Posturile

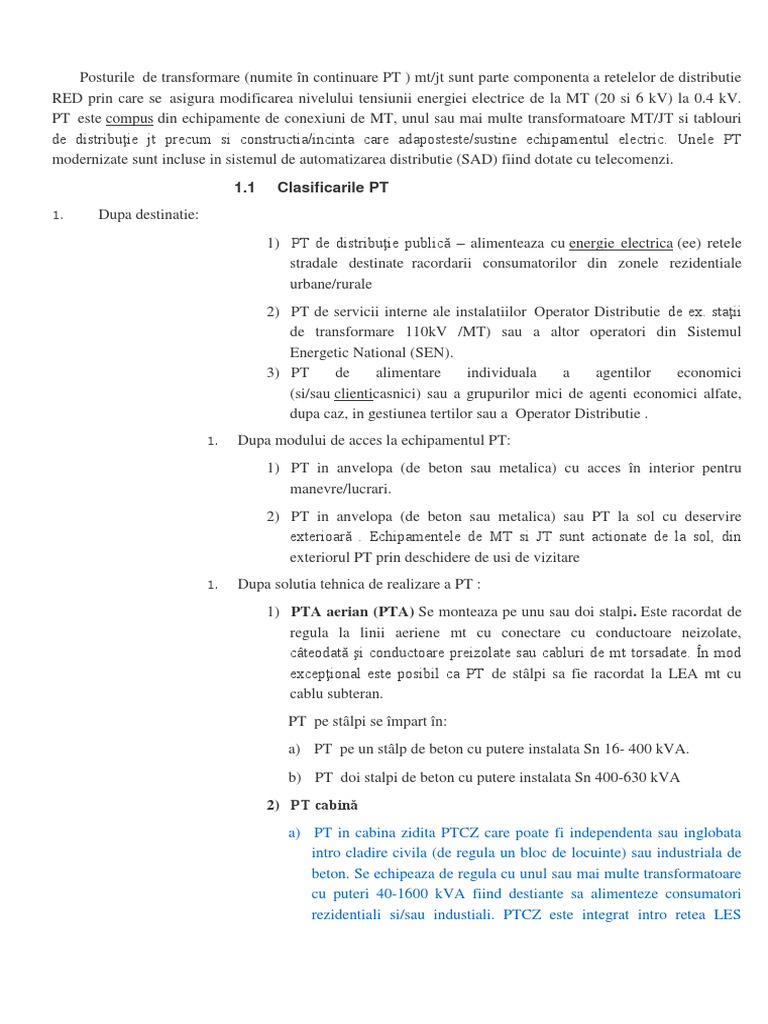

Posturile de transformare (numite în continuare PT ) mt/jt sunt parte componenta a retelelor de distributie
RED prin care se asigura modificarea nivelului tensiunii energiei electrice de la MT (20 si 6 kV) la 0.4 kV.
PT este compus din echipamente de conexiuni de MT, unul sau mai multe transformatoare MT/JT si tablouri
de distribuţie jt precum si constructia/incinta care adaposteste/sustine echipamentul electric. Unele PT
modernizate sunt incluse in sistemul de automatizarea distributie (SAD) fiind dotate cu telecomenzi.
1.1 Clasificarile PT
1. Dupa destinatie:
1) PT de distribuţie publică – alimenteaza cu energie electrica (ee) retele
stradale destinate racordarii consumatorilor din zonele rezidentiale
urbane/rurale
2) PT de servicii interne ale instalatiilor Operator Distributie de ex. staţii
de transformare 110kV /MT) sau a altor operatori din Sistemul
Energetic National (SEN).
3) PT de alimentare individuala a agentilor economici
(si/sau clienticasnici) sau a grupurilor mici de agenti economici alfate,
dupa caz, in gestiunea tertilor sau a Operator Distributie .
1. Dupa modului de acces la echipamentul PT:
1) PT in anvelopa (de beton sau metalica) cu acces în interior pentru
manevre/lucrari.
2) PT in anvelopa (de beton sau metalica) sau PT la sol cu deservire
exterioară . Echipamentele de MT si JT sunt actionate de la sol, din
exteriorul PT prin deschidere de usi de vizitare
1. Dupa solutia tehnica de realizare a PT :
1) PTA aerian (PTA) Se monteaza pe unu sau doi stalpi. Este racordat de
regula la linii aeriene mt cu conectare cu conductoare neizolate,
câteodată şi conductoare preizolate sau cabluri de mt torsadate. În mod
excepţional este posibil ca PT de stâlpi sa fie racordat la LEA mt cu
cablu subteran.
PT pe stâlpi se împart în:
a) PT pe un stâlp de beton cu putere instalata Sn 16- 400 kVA.
b) PT doi stalpi de beton cu putere instalata Sn 400-630 kVA
2) PT cabină
a) PT in cabina zidita PTCZ care poate fi independenta sau inglobata
intro cladire civila (de regula un bloc de locuinte) sau industriala de
beton. Se echipeaza de regula cu unul sau mai multe transformatoare
cu puteri 40-1600 kVA fiind destiante sa alimenteze consumatori
rezidentiali si/sau industiali. PTCZ este integrat intro retea LES
avand doua sau mai multe celule de linie sau este racordat radial in
LES. Exista si un numar redus de cazuri in care PTCZ este racordat
in solutie aeriana la LEA mt. Tot echipamentul electric de mt si jt
este montat in interiorul PTCZ. Manevrele si lucrarile se fac cu
accesul personalului in interiorul PTCZ
c) PT in anvelopa de beton sau metalica (PTAB, PTAM). Sunt posturi
moderne, compacte care pot fi executate in doua variante
constructive cu sau fara acces in interiorul postului pentru
manevre/lucrari. Pot fi echipate cu unul sau doua transformatoare
pana la 1000 kVA (de regula sunt echipate cu un transformator) care
se pot schimba numai cu demontarea prealabila a acoperisului
PTAB/PTAM
d) Pentru puteri mari de 1000-1600 (sau mai mari) kVA
transformatoarele PTAB/PTAM se pot amplasa si in exterior in
spatii ingradite cu gard de plasa de sarma
Toate PTAB/ PTAM sunt racordate la RED prin cablu de mt respectiv de jt. Ele au la bază o cuva de
beton impermeabil la apă iar cablurile de racordare mt si jt se fac in solutie etansa utilizand diafragme special
proiectate
In compartimentu transformatorului cuva are si rolul de a retine a ulei care s-ar putea scurge din
transformator pentru prevenirea poluarii solului.
1.2 Criterii de bază pentru alegerea tipului de PT
La selectarea tipului şi a amplasării PT este necesar în afară de evaluarea tehnico – economică să se tina
cont de :
 tipurile de retele mt si jt la cere urmeaza sa fie racordat pt.
 proprietatea terenurilor pe care urmeaza sa fie amplasate pt si conditiile impuse de le
proprietarii lor.
 posibilităţi de acces pentru montare, deservire şi mentenanţă
 zonele de protecţie, si de siguranta.
 caracterul zonei – locuită sau nelocuită, rezervaţie, etc.
 pericole de explozie, incendiu, poluare ,riscul de lovire de catre autovehicule etc.
2 Solutii constructive si variante de echipare
2.1 PT aerian (PTA) montat pe stâlp

 PT Aerian pe un stâlp din beton (prin exceptie in cazuri motivate tehnico-
economic se pot accepta si stalpi de lemn/metal)
Stâlpi de beton armat utilizati sunt de tipul SE 8, SC 15014, SC 15015, cu inaltime de 12 (14) m cu fundatii
de beton. In solutie standard separatorul PTA se va monta orizontal pe un stalp dedicat situat in amonte de
PTA. In cazuri justificate, cu aprobarea CTE, separatorul PTA poate fi monat in pozitie orizontala pe stalpul de
racord al LEA mt sau pe stalpul PTA.
 PT Aerian montat in axul LEA mt si/sau al derivatiilor.
Aceasta solutie se va adopta in cazuri in care nu exista spatiul disponibil pentru realizarea unui racord
individual pentru PTA. Este permisa pe stalpi SC 15015 de 14 m cu fundatii de beton. In acest caz separatorul
postului va fi montat numai in pozitie verticala. Solutia este accesibila numai pentru PT proprietatea Operator
Distributie
 PT Aerian pe doi stalpi de beton (prin exceptie in cazuri motivate tehnico-
economic se pot accepta si talpi de lemn/metal)
Stalpii de beton utilizati sunt de tipul SC 15014 SC15015 cu inaltime de 12 (14) m cu fundatii de beton. In
solutie standard separatorul PTA se va monta orizontal pe un stalp dedicat situat in amonte de PTA. In cazuri
justificate, cu aprobarea CTE, separatorul PTA poate fi monat in pozitie orizontala pe stalpul de racord al LEA
mt sau pe stalpul PTA. Gama de puteri permisa pentru transformatoarele mt/jt este 16-630 kVA. In cazurile
atandard solutia se aplica pentru puteri de 400 si 630 kVA.
Echipare de bază
 Consolă mt de intindere orizontala tip CIT echipata cu legaturi de intindere,
 Separator tripolar de exterior cu cutite de punere la pamant actionat prin doua manete
distincte pentru contactele de forta si pt cutitele de punere la pamant, in montaj verical
(STEPNo) pentru cazurile in care din motive temeinic justificate STEPNo nu se poate
monta pe un alt stalp in amonte de PTA
 Cadru de sigurante de MT de regula cu descarcatoare cu rezistenta variabila ZnO 10
kA incorporate pentru protectia la supratensiuni atmosferice (STA)
 Transformator de distribuţie, mt/0.4 kV 16-630 kVA.
 Cutia de distribuţie (CD) de forta de 0.4 kV cu elementele de fixare pe stalp. CD va fi
realizata din policarbonat. În componenţa CD intra barele jt, echipamentul de
conectare si protectie: sigurante MPR si/sau intreruptoare 0.4 kV, descarcatoare 0.4
kV pentru protectia la STA, grupuri de masura a energiei electrice in montaj
direct/semidirect pe circuitul general si dupa caz pe circuitele de linie, aparate pentru
monitorizarea calitatii ee,
 La posturile pentru zonele rezidentiale in CD se va prevede un circuit cu grup de
masura a energiei electrice destinat alimentarii cutiei de distributie de iluminat public
 Cutia de distribuţie (CD) pentru iluminatul public de 0.4 kV cu elementele de fixare
pe stalp. CD va fi realizata din policarbonat. În componenţa CD intra barele jt,
echipamentul de conectare si protectie: sigurante MPR si/sau intreruptoare 0.4 kV,
punctul de comnda a iluminatului public. Aprinderea iluminatului public se va asigura
prin fotocelule, ceas de comutatie si comada manuala. Regimul de comanda va fi ales
printro cheie destinata acestui scop. Repartitia circuitelor de iluminat public va urmari
incarcarea egala a fazelor transformatorului
 Coloane de racorare a bornelor transformatorului la barele CD de sectiune
corespunzatoare treptei urmatoare de putere fata de transformatorul proiectat pentru
PTA daca acesta este mai mic de 630 kVA astfel incat prima amplificare de
transformator sa se poata face fara modificarea coloanelor generale ale PTA
 Circuite de linie de jt racordate la CD în LEA/LES:
o circuite LES de secţiuni corespunzătoare .
o circuite LEA racordate prin TYIR de regula neintrerupt pana la bornele de linie ale
CD.
 Circuitele de linie si coloana generala vor fi protejate de ţevi de plastic de lungimi cu
diametru 4-6 m, si diametru de 75-100 mm prinse în suportul ţevilor, si cu bride
metalica de stalpul PTA . La iesire ţevile de protecţie vor fi prevăzute cu capace
speciale împotriva pătrunderii apei.
 Ieşirile de cablu din tabloul de distribuţie în direcţia solului vor fi protejate mecanic
cu ţevile cu diametru corespunzător .
 Console jt de linii aeriene vor fi in numar suficient pentru a asigura iesirea fiecarui
circuit JT din CD a PTA fiind orientate corespunzator directiei circuitului jt .
 La iesirea din posturile de transformare la care bara de nul din CD este izolata fata de
priza de pamant a PTA se vor utiliza cleme de intindere, fara intreruperea
conductorului, cu refacerea izolatiei nulului.
 Sistemul de legare la pământ al PTA este constituit din priza de pamant (liniara sau
contur), banda de coborâre care asigura legarea la priza de pamant a PTA a consolelor
matalice, a cuvei transformatorului si a corpului CD (numai a soclului metalic in
cazul in care CD este din policarbonat)
 Fundatia de beton a stalpului PTA
2.2 PT in cabina tip PTAB / PTAM deservite din afară
Post de transformare compact cu deservire exterioară se va amplasa intro fundatie sapata in pamant care
va avea la baza un strat de pietriş mărunt. Acoperişul PT este demontabil din motive de schimbare a
echipamentelor (in special a transformatorului). Accesul la celulele de distribuţie mt, tabloul de distribuţie jt şi
la transformator este posibil după deschiderea uşiilor. Racordarea la RED mt si jt se face in cabluri mt şi jt. În
cazuri de utilizare a acestei PT in solutie radiala, conectat la linii aeriene mt prin cablu subteran separatorul de
sarcină şi siguranţele pot fi pe stâlpul de racord in acest caz în PT nu vor exista celule de mt. Performantele
separatorului de sarcina limiteaza lungimea LES si puterea transformatorului care poate alimenta/echipa un
PT in aceata solutie. Daca puterea de rupere a separatorului este depasita se poate utiliza un intreruptor aerian
si/sau se vor monta celule mt in PT
Echipare de baza
 1 sau 2 transformator/are mt/jt de ulei, izolat, de capacitate maximă 1000 kVA.
 Celule de distribuţie mt independente, modulate racordate cu bare exterioare in
configuratia necasara: 1 sau mai multe (de regula 2) celule de linie, 1 (2) celule de
transformator. Reprezinta solutia standard de echipare a unui PT in cabina de
zid/anvelopa. Celulele mt care echipeaza PT vor avea tensiunea nominala de 20 kV ,
curentul nominal 630 A, si curentul de rupere de 16 kA. Separatoarele de sarcina si
intreruptoarele vor avea mediul de stingere adecvat. Vor fi prevazute cutite de legare
la pamant. Celulele sunt in acet caz din unităţi funcţionale individuale independente
(cutii pentru îndeplinirea unei funcţii) unite prin bare amplasate in aer pe bornele
superioare ale celulelor.
 In cazuri justificare cu aprobarea CTE posturile de transformare pot fi echipate cu
celule compacte. In acest caz celulele mt care echipeaza PT vor fi compacte (tanc unic
pentru toate echipamentele de ceonexiune si comutatie care alcatuiesc PT) Celulele
vor avea tensiunea nominala de 20 kV , curentul nominal 630 A, si curentul de
rupere de 16 kA. Separatoarele de sarcina si intreruptoarele vor avea mediul de
stingere adecvat Vor fi prevazute cutite de legare la pamant.
 Tablou de distribuţie jt cu un numar corespunzator de circuite de linie protejate cu
sigurante MPR si/sau intreruptoare jt. si cu grupuri de masura directa/semidirecta.
 In cazul PT care alimenteaza iluminat public se va amplasa in exterior in apropierea
PTAB / PTAM o cutie de distributie pe stelaj metalic cu echiparea similara
mentionata la punctul 2.1
2.3 Pt in cabina tip PTCZ, PTAB /PTAM cu acces în interiorpentru
manevre si/sau lucrari
Post de transformare compact cu deservire interioară se va amplasa intro fundatie sapata in pamant care
va avea la baza un strat de pietriş mărunt. Acoperişul PT este demontabil din motive de schimbare a
echipamentelor (in special a transformatorului).
Acest tip de PT are spatiu dimensionat pentru accesul personalului de exploatare / mentenanta in incinta
PT. Echiparea PT este similara 2.2
3 Transformatoare utilizate in PT
De regula vor fi montate transformatoare de ulei trifazate mt / 0,4 kV în execuţie

compacta, fără conservator, cu bobinaj Cu sau Al şi pierderi în gol reduse. În situatii
motivate se pot utiliza transformatore cu izolatie uscata.
3.1 Gama standard a puterilor tansformatoarelor
 16 kVA
 25 kVA
 40 kVA
 63 kVA
 100 kVA
 160 kVA
 250 kVA
 400 kVA
 630 kVA
 1000 kVA
 1600 KVA
3.2 Grupe de conexiuni

 Yzn-5 pentru gama de puteri 16 kVA – 160 kVA
 Dyn-5 pentru gama de puteri 250 kVA – 1600 kVA
4 Protectia transformatoarelor si a circuitelor jt din PT
4.1 Protectia transformatoarelor

Alegerea concretă a protectiei mt la PT se va efectua corelat cu puterea nominala si performantele
transformatorului in regimurile de supraincarcare de scurta durata. Protectia transformatoarelor de distributie
mt/jt trebuie să îndeplinească urmatoarele cerinte:
 sa corespunda puterii aparente nominala a transformatorului
 să nu întrerupă curentul de magnetizare de mărimea 12 x in pe perioadă de 0,1 s.
 trebuie să fie selectivă cu elementul de protejare pe partea secundară
transformatorului.
Protectia maximala de curent a circuitului general 0.4 kV al postului de transformare va sigura:
o protectia transformatorului la scurtcircuite intre echipamentul de comutatie
si protectie de pe circuitul general locul de montare al echipamentelor de
comutatie si protectie de pe circuitele de linie
o protectia transformatorului la suprasarcina. Curba de ardere si/sau de
declansare la suprasarcina trebuie corelata cu imunitatea transformatorului
la suprasarcini de scurta durata.
Pentru transformatoarele din gama de puteri 16-160 kVA nu se impun conditii de functii redundante de
protectie intre echipamentele de comutatie si protectie montate pe circutul general 0.4 kV si cele de pe
circuitele de linie pentru a nu limita artificial incarcarea circuitelor de linie si pentru a se permite marirea plajei
de curenti intre care trebuie realizata selectivitatea intre protectiile din tabloul general al imobilelor, protectia
din BPM M/T si repectiv protectia circuitelor de linie.
Respectarea principipiului de dimensionare de separare a functiilor protectiilor transformatorului de cele
ale protectiei circuitelor de linie permite pastrarea reglajelor protectiei circuitelor de linie la amplificari
succesive ale transformatorului in PT.
4.2 Protectia circuitelor de linie 0.4 kV la PT
1. Protectia circuitelor de linie jt trebuie sa asigure cumulativ urmatoarele cerinte:
o sa protejeze la suprasarcina conductorul circuitului jt
o sa fie desensibilizata la sarcina maxima de calcul (cu min 30%)
astfel incat sa se previna declansarile nedorite la cresteri de scurta
durata ale sarcinii. sa fie sensibile la curentul minim de scurtcircuit la
capetele retelei si sa intrerupa acest curent in maxim 3 secunde
o sa fie selectiva in raport cu protectiile montate in blocurile de masura
si protectie (BMP) montate pe bransamentele utilizatorilor de ee
racordati la RED jt.
o sa permita utilizarea intr-un grad cat mai mare a capacitatii de
distributie a circuitului jt
1. In cazul lungimilor maxima acceptate de politica tehnica a Operator
Distributie pentru LEA jt de 1000 m pentru conductoare de 70 mmp (I scc min =
220 A) si de 1400 m pt retelele cu sestiunea de 95 mmp (I scc min = 220 A)
intreruptorul care asigura indeplinirea cerintelor enuntate la punctul 1 si cresterea
maxima admisibila a sarcinii trebuie sa aiba urmatoarele performante:
o In = 160 A
o coeficientul de sensibilitate maxim 1.25 (raportul intre valoarea de
curentului reglaj a protectiei termice si curentul de declansare a
protectiei electromagnetice) care asigura declansarea instantanee la
curent de scurtcircuit minim de 200 A
o posibilitati de reglere a protectiei termice in 16 trepte intre 63 si 160
A
o posibilitati de reglare a valorii curentului minim de declansare la
scurtcircuit intre 200 A si 2400 A
o posibilitati de temporizare a declansarii la scurtcircuit de pana la 50
ms pentru imbunatatirea conditiilor de selectivitate in aval si pentru
desensibilizarea la scurtcircuite/suprasarcini trecatoare si la socurile
de curent produse de pornirea motoarelor electrice.
o posibilitatea ca prin schimbarea declansatorului electonic sa se
transforma in intreruptoare cu In 100A sau 250A care din pdv al
reglajelor sa asigura o flexibilitate similara a curbei de declansare
bazata tot pe un coeficient de sensibilitate la curentul de defect de
1.25
1. Pentru LEAjt stradale scurte si pentru circuitele directe individuale din PT se va alege
protectia respectand principiile de sensibilitate la curentul minim de defect de la
extremitatile circuitelor si de selectivitate. In cazul protectiei prin sigurante MPR a
circuitelor stradale treapta minima care se poate monta in CD a PT va fi de 100 A cu
desenibilizare de minim 30% fata de sarcina maxima prognozata pentru a perioada de
25 ani
2. In cazuri justificate de spatiul disponibil in cutiile/tablourile de distributie ale
posturilor de transformare se accepta CD echipate numai cu sigurante MPR, de
minim 100 A, si utilizarea unor cutii de selectivitate echipate cu intreruptoare de 160
A si coeficient de sensibilitate de 1.25 montate in axul LEA jt in locuri care sa
asigure selectivitatea cu protectia montata in CD si sensibilitatea pe toata lungimea
LEA jt care sa asigure intreruperea oricarui tip de curent de defect, pe toata lungimea
circuitului jt, in maxim 3 secunde.
5 Tablouri / cutii de distribuţie jt
5.1 Cutii de distribuţie (CD) pentru PTA pe stâlp

Echiparea de bază a tabloului de distribuţie în general
 bare colectoare colectoare dimensionate pentru 400A, 630A sau 1000 A.
 in solutie standard circutul general va fi echipat cu intreruptoare de 250 A (100A si
160A), 630 A (400A) sau 1000 A care rin inlocuirea declansatoarelor electronice sa
largeasca domeniul de curenti nominali la 100A, 160A sau 400A.
 pentru asigurarea separarilor vizibile in amonte de intreruptoarele montate pe circuitul
general si pe circuitele de linie se pot amplasa sigurante MPR si/sau elemente de
separatie, nefuzibile.
 circuitele de linie 0.4 kV destinate alimentarii circuitelor stradale pot fi pravazute cu
echipamente de protectie si separare vizibila dimensionate conform regulilor enuntate
in cap 4 in urmatoarele configuratii:
o sigurante MPR gropa 00 de minim100 A pe socluri 201
o sigurante MPR si intreruptoare In =160A
o elemente dedicate pentru asigurarea separariilor vizibile si intreruptoare In =160A
 circuitele de linie destinate alimentarii consumatorilor individuali vor fi pravazute cu
echipamente de protectie si separare vizibila dimensionate personalizat pentru fiecare
caz in parte. Configuratiile de echipare sunt similare cu cele ale circuitelor stradale
 transformatoare de măsură a curentului (TC) pe circuitul general si/sau pe circuitele
de linie pentru măsurare semidirectă a energiei si/sau pentru montarea unui aparat de
masura pentru analiza calitatii energiei electice. Raportul de transformare al TC va fi
corespunzator curentului nominal circuitelor pe care se monteaza, clasa de precizie
0,5 puterea 5 VA Transformatoare de curentului nu vor fi calibrate metrologic daca
nu echipeaza un grup de masura de decontare.
 echipamente pentru monitorizarea calitatii energiei electrice
 ieşiri din partea secundară a TC vor fi integrate întrun tabloul cu borne, care va
permite scurtcircuitarea intrărilor de curent pe durata conectarii contoarelor si/sau a
analizorului trifazat de calitate a energiei electice. Realizarea conectării analizorului
trebuie să permită o înlocuire fără probleme în caz de defecţiune.
 protejarea circuitelor de tensiune aferente grupurilor de masura va fi efectuată prin
sigurante fuzibile.
 pentru circuitele secunadare de masura se vor folosi urmatoarele sectiuni secţiuni
minime ale conductoarelor : pentru circuit de curent sunt 2,5 mm2, iar pentru pentru
circuit de tensiune 1,5 mm2.
 spaţiul şi forma tabloului de distribuţie pentru instalarea analizorului calitatii energiei
electice va fi precizat in documentatia tehnica a PTA
 configurarea tabloului de distribuţie permite montare a până la 8 circuite de linie
protejate cu sigurante MPR si/sau intreruptoare 0.4 kV.
 stuturile intrărilor şi ieşirilor de cablu pentru iesirile in LEA vor fi amplasate între
stalp si corpul CD respectiv la partea inferioara a soclului CD
5.2 Tablouri de distribuţie jt în PT in cabina (PTCZ, PTAM, PTAB)


o similar CD a PTA conform 5.1

o numarul circuitelor poate fi mai mare de 8
o se pot prevedea circuite de line dimensionate pentru curenti nominali mai mari de
160 A
o sectiunea barelor colectoare va fi corelata cu puterea transformatoarelor care pot
ajunge pana la 1600 kVA.
6 Ţevi de protecţie ale coloanelor generale si ale circuitelor de linie
din PTA
Ieşiri din CD ale PTA în direcţie liniilor aeriene vor fi protejate de ţevi de plastic cu lungimea 6 m, fixate
în suporturi corespunzătoare. La iesire din ţeava de protecţie va fi amplasat un cap de protectie impotriva
patrunderii apei.
Ieşiri din CD ale PTA în LES vor fi pozare în ţeavi de protecţie.
7 Măsurarea parametrilor energiei electrice la PT
Echipamentul de monitorizare a parametilor de calitate a energiei electrice trebuie sa asigure urmatoarele

functii:

o inregistrarea valorilor medii, maxime şi minime ale U, I, P, Q în memorie circulară

sau lineară şi pentru o perioadă mai lungă de 2 ani,
o ampermeru si voltmetru inregistrator
o masurarea energiei active si reactive
o continutul de armonici in curbele de curant si tensiune
8 racordarea PT la liniile mt
8.1 Modalitatea de conectare PT la LEA mt

Racordare PT la LEA mt se va face in solutie radiala. Pentru racordarea PT se vor utiliza stalpii existenti
si/sau se vor planta stalpi noi in pozitii favorabile racordarii
In vedera racordari se pot utiliza urmatoarele tipuri de conductoare:

o Conductoare OlAl cu sectiune de minim 50 mm2.

o Conducotare izolate mt cu secţiuni nominale de minim 50 mm2.

o Conductoare torsadate mt pentru linii aeriene.

o LES 20 kV
8.2 Modalitatea de racordare PT la LES mt
 racordare in bucla (PT în cabină).
 racordare radiala din alte posturi existente integrate in circuitul LES mt si/sau de pe
barele mt ale statiilor de transformare
9 Protecţia împotriva tensiunii periculoase de atingere indirecta şi
împotriva supratensiunii atmosferice
9.1 Protecţie împotriva tensiunii periculoase de atingere indirecta

 Protecţia de bază împotriva contactului periculos trebuie să fie efectuată în
conformitate cu cerinţele prevederii STAS 12604/1-5 sau inlocuitorul acestuia.
 Toate partile metalice ale PT inclusiv ale celor corespunzatoare tablourilor de
distribuţie jt vor fi interconectate reciproc si legate la priza de pamant a PT (priza
pamant instalatiei mt)
 Dacă nu se pot respecta condiţiile pentru legare la pământ comună a prizelor de
pamant de pe partea de mt di de pe partea de jt a PT, este necesar a se prevede prize
de pamant distincte amplasate la distanta de minim 20 m intre ele.
9.2 Protecţia împotriva supratensiunilor atmosferice
 Principiile de utilizare a elementelor de protecţie sunt prevăzute în anexe ale Politicii
tehnice a sistemului de distribuţie, care se ocupă de problematica liniilor aeriene şi
subterane mt şi jt.
 La PTA pe stâlp pe partea mt se monetază descarcatoare ZnO integrate in cadrul de
sigurante al PTA.
10 Racordarea noilor utilizatori
Toate prevedetile prezentei politici tehnice se aplica si pentru definirea conditiilor tehnice de racordarea
noilor utilizatori la PT.
Prima solutie care va fi ofertata noilor clienti va fi asigurarea alimentarii cu energie electrica din posturile
de transformare mt/jt existente si/sau din posturi de transformare finantate de solicitant pe taxa de racordare cu
delimitare la joasa tensiune
In situatia in care clientul opteaza pentru delimitarea la mt se va stabili punctul de delimitare astfel incat sa fie
posibila si racordarea si a altor consumatori care pot fi previzionati ca pot aparea in zona respectiva.
Delimitare proprietatii pe circuitele LES/LEA de racordare la RED mt intre Operator Distributie si terti se
vor face la nivelul clemelor de racoradre si/sau al echipamentelor de comutatie. Nu se accepta delimitari de
gestiune la nivelul mansoanelor.
Emitentul solutiei de racordare va verifica prealabil, necesitatea unor masuri de marirea capacitatii de
distributie a RED mt in amonte de punctul de racordare ca urmare a influentei cresterii sarcinii circuitului mt
datorata fiecarui nou consumator. Pentru acesta verificare se va avea in vedere:
o noua sarcina maxima a circuitului mt ca urmare a racordarii noului
utilizator
o sectiunea cailor de curent pe circuitul mt in amonte de puntul de racordare
o mentinera caderii de tensiune in punctul de racordare si la capatul cel mai
indepartat al circuitului mt sub limita de 5%
o mentinerea rezervei de capacitate de distributie a circuitului mt pentru
asigurarea unor functiuni de rezervare atat pentru RED mt din zona
(alimentarea de rezerva a bareor unor statii de transformare, preluare de
sarcina suplimentara in regim de avarie, din alte circuitului mt, cu care se
bucleaza etc) si/sau pentru preluarea consumatorilor cu doua sau mai multe
cai de alimentare pe mt
Solutiile de racordare din RED mt nu pot asigura alimentarea neintrerupta a receptoarelor electrice de grad
zero la care intreruperea neanuntata a alimentarii cu energie electrice poate produce pagube mari si punerea in
pericol a vietilor oamenilor. Pentru asigurarea continuitatii necesare unor astfel de receptoare elctrice se vor
prevedea solutii de alimentare cu energie electrice din alte surse independente de RED precum si modalitatile
tehnice de comutare pe sursele de rezerva fara sa fie necesara fuctionarea buclata cu SEN
In situatia in care noii solicitanti de racordare la RED impun conditii speciale decontinuitate emitentul
solutiei de racordare va identifica in primul rand masuri de cresterea a gradului de continuitate in axul
circuitului mt la care urmeaza sa fie „racordat noul utilizator“ (instalatia de racordare care asigura alimentarea
cu energie alectrica a noului utilizator) care vor fi mentionate in avizul tehnic de racordare si care vor fi
finantate in conditiile stabilite de legislatia in vigoare:
o largirea culoarelor de siguranta LEA mt prin zone forestiere prin acorduri
noi cu proprietarii zonelor forestiere
o refacerea/indesirea bornelor de semnalizare /marcare a traseelor LES mt pt
a preveni deteriorarea cablurilor cu ocazia diverselor sapaturi
o schimbarea/intarirea izolatiei LEA mt
o inlocuirea unor tronsoane LES subdimensionate si/sau cu stare tehnica
precara
o refacerea legaturilor electrice pe calea de curent pana la punctul de
racordare a noului utilizator
o montarea de noi echipamente de sectionate cu/fara introducerea lor in
sistemul de automatizare a Operator Distributie
o introducerea in sistemul de automatizare al Operator Distributie a unor
echipamente existente de sectionare si/sau buclare prin modernizarea
acestora pe tarif de racordare, etc.
Dupa epuizarea masurilor de crestere a gradului de continuitate in axul RED mt se poate lua in considerare
asigurarea uneia si/sau mai multor cai suplimentare de alimentare cu energie electrica a noilor consumatori
tinad cont de urmatoarele cerinte:
o aceasta solutie va fi promovata numai in baza unui studiu de solutie
prealabil
o masurile de cresterea a gradului de continuitate in axul fiecarui circuit mt
vizat de asigurarea conditiilor de racordare noului client, in amonte de
punctele de racordare, vor fi mentionate in avizul tehnic de racordare si vor
fi finantate in conditiile stabilite de legislatia in vigoare
o de regula solutiile de alimentare de rezerva vor prevedea aparate de
comutatie telecomandate integrate in SAD al Operator Distributie
o stabilirea punctelor de delimitare va face obiecul unei analize care va tine
cont de efectele asupra regimurilor de functionare a RED a noii/noilor cai
de buclare realizare
Solutia standard de racordare la RED mt a noilor posturi de transformare apartinand tertior o constituie racord
radial LEA/LES cu separator de racord montat orizontal pe primul stalp al racordului in domeniul public.
Restul echipamentelor PTA, cutii terminale de exterior pe LES mt se vor monta pe stalpi dedicati in aval de
stalpul cu separatorul de racord.
In cazul racoardelor in LES cu lungimi mai mari de 200 m, se vor prevedea puncte de masura indirecta pe
primul stalp in aval de separatorul de racord.
Racordarea posturilor tertilor din PTCZ existente se va face in solutie standard prin circuit radial cu
modernizarea distribuitorului 20 kV al postului de transformare din care urmeaza sa se faca racordarea si
montarea noilor celule de masura si a celei de linie necesara racordarii.
In cazuri exceptionale in care sunt necesare abateri de la solutia standard se va intocmi un studiu de solutie
prin care sa se dovedeasca necesitatea abaterilor de la solutia standard si sa se definesaca alte solutii tehnice
posibile.
Prin avizul de racordare se vor impune conditii pentru asigurarea accesului neconditionat si nerestrictionat
al personalului Operator Distributie pentru manevrarea separatorului de racord, la orice ora din zi si din
noapte , ori de cate ori este nevoie, in caz de incidente pe LEA mt si/sau altor categorii de manevre necesare
administrarii contractului de distributie/furnizare a energiei electice ori de cate ori separatorul de racord este
amplasat pe proprietati private. Aceptul se va da sub forma notariala si se va inscrie la cartea funciara a
imobilului respeciv. Alternativa la acest acord de acces o poate constitui devierea retelelor pe domeniul public
si/sau alegerea unei solutii de racordare care sa permita amplasarea separatorului de racord pe domeniul public.
Se vor evita solutiile tip anvelopa montata intro bucla LES cu delimitare la papucii LEA mt in celula de
transformator. In aceste cazuri se va prevedea punctul de conexiuni proprietatea Operator Distributie intro
anvelopa distincta care va contine celulele de linie pr racordarea la distribuitorul LES, celula de masura si
celula de trafo. Transformatorul si TDRI 0.4 kV se vor amplsa intro anvelopa distincta proprietatea clientului
Toate racordurile si posturile terilor vor fii realizate la tensiunea nominala de 20 kV si pot functiona la 6
kV pana la trecerea RED mt la 20 kV. Prin avizul tehnic de racordare clientul va fi informat de obligatia la ca
notificarea prealabila a Operator Distributie sa ia masuri de inlocuire a transformatorului 6/0.4 kV cu un
transformator corespunzatort 20/0.4 kV
11 cONSOLIDAREA PATRIMONIALA A PT
Proiectantul va obţine in numele Operator Distributie si va include in documentatie:


o certificatul de urbanism,
o toate avizele prevazute in certificatul de urbanism,
o toate avizele necesare ocuparii legale a amplasamentului instalatiilor electrice,
o toate avizele necesare definirii conditiilor de coexistenta cu alte retele de utilitati, cai
de acces, constructii proprietati, asigurare coridoare de siguranta si protectie inclusiv
in zone cu vegetatie etc
o toate avizele necesare executiei lucrarilor proiectate
o toate avizele necesare exploatarii cu costuri minime a instalatiilor proiectate (faza
SF).
o planuri realizate in coordonate topografice nationale STEREO 70 la scara 1:1000 ,
1:500 cu detalieri la o sacra convenabila in portiunile speciale de traseu
In situatia in care PT si RED mt si jt racordate la PT sunt amplasate pe terenurile tertilor si/sau
traverseaza aceste terenuri si/sau culoarele de siguranta si protectie si/sau este necesar accesul pe terenurile
tertilor pentru executarea lucrarilor de investitii si/sau ulterior pentru execurarea lucrarilor de mentenanta si
interventii accidentale se vor obtine acorduri notariale si se vor inscrie servitutile la cartea funciara a
imobilelor.
La PIF inaintea acoperirii cu nisip a cablurilor racordate la PT se vor face masuratorile topocadastrale
necesare definirii taraseelor LES. Lista coordonatelor traseelor cablurilor masurate in STEREO 70 va fi
inclusa in cartea tehnica a investitiei respective.
Acolo unde servitutie induse de existenta RED nou construite si/sau modernizate nu pot
fi inscrise la cartile funciare se vor incheia conventii autentificate notarial
intre Operator Distributie si proprietarii terenurilor si/sau imobilelor asupra carora s-au
stabilit servituti. La nevoie pentru incheierea acestor conventii in varianta
favorabila Operator Distributie se vor acorda despagubirile necesare sau dupa caz se
vor adopta solutii care sa evite despagubiri costisitoare.
About these ads

Ads by OnlineBrowserAdvertisingAd Options
Related
LES mt cerinte tehniceIn ". LES 20 kV"
Poze LEA 20 kV realizata utilizand conductor torasadat IPROEBIn ". LES 20 kV"
PTA cu racord in LES 20 kVIn ". Posturi de transformare"
Etichete: ANRE, autorizare electricieni, Basescu, CDD, cleme pt legaturi

electrice, clienti, consultanta, continuitate, Elena Udrea,energie electrica, ferme eoliene, independenta
energetica, Ion Iliescu, LEA 20 kV, LEA jt, legislatie, marketing, mediu, operator de
distributie, opinii, pagube, pene de curent, politica, politica
energetica, profit, publicitate, raspunsuri, receptoare electrice,retele electrice, Stoian Constantin, surub
dinamometric metalic
This entry was posted on 07/12/2008 at 11:06 and is filed under . Posturi de transformare, Instruire personal, Management. Poti urmari orice
raspuns la aceste articole prin intretinere RSS 2.0. You can leave a response, or trackback from your own site.
98 Răspunsuri la “Posturi de transformare cerinte tehnice” r r
1. Bonta Florica spune:

08/12/2008 la 17:50 | Răspunde
Am facut demersurile pentru a fi racordati la energie electica de la un p.t.a la electrica Oradea
;si ne cofruntam cu refuzul pe care il consideram nejustificat al acestora din anul 2006 nu
beneficiem de curent electric pe mativ ca pta nu este proprietatea sc Electrica. Va intreb daca
transformatoarele sunt parte cumponenta a retelelor de distributie atunci acel pta apartine
sau nu de Sc Eiectrica? Retelele sunt recunoscute ca fiind protrietatea lor. Meentionez faptul
ca pta se afla pe proprietatea noastra . Este vorba de un pta amplasat si care a deservit acele
imobile din anii 1983 pina in 2006 Va multumesc.
2. stoianconstantin spune:
08/12/2008 la 19:22 | Răspunde
Salut Florica,
Este posibil sa fie proprietatea terilor. Exista posibilitatea de a fi subconsumator al
proprietarului PTA. In acest caz atat tu cat si proprietarul PTA aveti nevoie de avize ternice de
racordare. Exista contract cadru elaborat de ANRE pt relatia dintre consumatori si
subconsumatorii lor.
Daca respectivul proprietar nu este de acord atunci Electrica trebuie sa va dea alta solutie.
Daca nu rezolvi mai vorbim!
SGC

11/12/2008 la 18:11 | Răspunde
buna seara Am cumparat in anul 199 au activ Statie biogas aceasta producea energie electrica
care era trimisa in reteaua de medie tensiune logi acest activ avea si un transformator pta
incorporat inca din faza de constructie . Activul cumparat apartinea statului avas,in contractul
de vanzare cumparare nu se spcifica expres ca am cumparat retele electricesi nici pta .In anul
2004 odata cu lichidarea societatii de stat o alta firma cumpara activele printre care si pta nu
este specificat ca ar fi vorba de acest transformator dar ei sustin ca este proprietatea lor
.Alimentarea cu energie electrica pana la lichidarea fostei societati era facuta din acest pta
Reteaua de medie tensiune este pe proprietatea noastra si pta Ce posibilitate am avea sa fim
racordati la energie electrica ,solutia cea mai avantajoasa este pentru noi sa fim racordati din
acel pta nu putem beneficia de H.G 90\2008 aceste nu raman in patrimoniul operatorului de
retea ? Potrivit legii nu orice persoana care detine retea electrica are obligatia sa asigure
accesul potrivit ANR? VA MULTUMESC sper sa ma fac inteleasa.
11/12/2008 la 19:14 | Răspunde
Salut Florica,
1 vorbim de un ag economic si nu de un cons casnic. Da?
2 Cine a cumparat satia de biogaz? Firma ta pt care cauti solutie de racordare?
3 In momentul cumpararii de la AVAS respectiva statie era racordardata la reteaua electrica
de 20 kV?
4 deja nu mai inteleg care e ideea un moua vanzare
5 apare in ecuatie o retea 20 kV care iarasi nu inteleg ce e cu ea.
Incearca din nou o descriere a cazului. Daca e un litigiu patrimonial probabil ca nici voi nu
aveti trecere la proprietarul actual al PTA si nici Electrica nu poate interveni. Totusi daca
solicitati alimentare cu ee atunci electrica obligatoriu este sa va ofere o solutie de racordare
chiar daca trebuie sa faceti o statie de transformare. Reglementarile ANRE nu ii permit unui
OD sa refuze racordarea pe motiv ca nu exista retele electrice in zona proprietatea OD. Daca
nu sunt se fac pe banii solicitantului.
Insista si in relatia cu OD si in a-mi explica conjunctura.
SGC

11/12/2008 la 20:52 | Răspunde
BUNA SEARA Da in momentul cumpararii statia era racordata la reteaua electrica firma
noastra a cumparat statia , si in acest moment statia este racordata la reteaua electrica dar
nu este alimentata este intrerupta alimentarea nu avem contract cu electrica refuzul din
partea lu electrica este ca nu facem dovada certa a dreptului de proprietate asupra
pta.Reteaua de20kv face legatura cu statia iar pta se afla montat la acea retea ,stalpul pe
care este montat pta este la noi in curte cei care sustin ca au cumparat pta nu au trecere la
el,noi la electrica am dat dreptul de servitute am facut toate demersurile doar alimentarea
urma sa se faca cand au intervenit vecinii nostrii tot firma ,afirmand verbal ca pta este a lor
electrica au sistat toate lucrarile si raspunsul lor a fost sa ne adresam in instanta lucru pe care
lam si facut dar dureaza procesul de 2 ani si cine stie cat va mai dura .Noi am intrerupt
activitatea societatii din acestmotiv.Mie mi se parea normal sa primim o solutie din partea
electrica nu sa ni se blocheze drept cu atat mai mult cu cat vecinii nostrii nu sunt alimentati
din acel post in ferma mai fiind un ptz si ei sunt racordati de acolo fiind mai convenabil mai
aproape de cladirile lor si acel ptz este proprietate electrica .Nu stiu cum electrica le permite
nu ar trebuii sa aiba ceva avize sau autorizatii sa le fie recunoscut acl drept de proprietate
Cum au fost transmise aceste bunuri de utilitate publica societatilor cu capital de stat nu
aveau obligatia sa le i-a electrica in patrimoniu.Eu asa tind sa cred ca ar trebui sa fie in
patrimoniul electrica cum reteana pana la pta si stalpul pe care este pta toate sunt a lu
electrica doar au fost construite si date in exploatare impreuna pentru statia de biogas . Ne
luptam cu foarte multa rea vointa .Va multumesc pentru timpul acordat si pentru intelegere.
6. Incze Andras spune:

03/06/2009 la 20:55 | Răspunde
Azi au schimbat transformatorul la PTCZ-ul la care este racordata si tronsonul nostru. Cica era
anuntata pauza de tensiune de la ora 12 pana la ora 20, cam in jur de 19:30 erau gata. In
jurul orei 15 incercau sa mute noul transformator la “pozitie” inauntru deja in post. 8 ore
alocate pentru lucrare este mult sau putin ?
03/06/2009 la 21:12 | Răspunde
Salut Andras
E ok. Minim 2 ore trebuie lasat sa se “linisteasca” uleiul + refacerea masuratorior PRAM+
chinul de asezat pe pozitie. E bine. Usor acoperitor dar e ok. Teoretic ai trafo nou si ar trebui
sa sarbatoresti cumva!
Maine dai si tu de baut cuiva un suc o cafea ceva acolo ca sa-ti dovedesti satisfactia!
SGC

03/06/2009 la 22:15 | Răspunde
Mda, noroc ca nu trebuia sa stau acasa si sa holbez la monitorul negru :D
Drept ca cel vechi era destul de zgomotos, daca trecea omul prin zona se auzea foarte bine
bazaitul specific, seara/noaptea chiar si de la coltul strazii respective se auzea in linistea noptii
bazaitul de 100 Hz + armonici pari.
Masuratorile PRAM ce contin mai exact ? Chinul de scos si de asezat pe pozitie am vazut, am
trecut pe acolo de vreo 3 ori, dar dupa aceea aveam alte treburi si eram si cam
contracronometru un pic. De as fi avut vreme as fi facut si cateva poze acolo.
04/06/2009 la 13:03 | Răspunde
Salut Andras,
Masuratori de rigiditate dielectrica si masuratori rezistente ohmice ale infasurarilor. Dupa PIF
masuratori de sarcina si tensiune. Asta la fata locului.
SGC

04/06/2009 la 20:44 | Răspunde
Azi iar a fost o pauza de tensiune de vreo 3-4 ore, in alte zone erau la inceput si la sfarsit
intreruperi mai scurte. Poate lucrau si in alta parte, eu numai la PTCZ le-am vazut, acum
lucrau ceva si in cealalta incapere. Din cate am vazut, era montat un USOL sau ceva de genul
la boxa trafo la un fel de tablou unde erau mai jos sub USOL o gramada de MPR-uri, probabil
de acolo erau plecarile de cabluri JT, iar o parte din insi taiau ceva cabluri langa trafo, altul
vopsea ceva suport sau asemanator afara. Bineinteles ca papucul nu lipsea din peisaj :D Sper
ca maine nu va fi iar pauza de tensiune…

04/06/2009 la 21:17 | Răspunde
Salut Andras,
Oricum de fiecare data e un motiv nou. Cel putin cu trafo nu ai ce sa comentezi. In ultimii 10
ani nu s-a mai intrerupt alimentarea cu ee pt schimbare trafo!
Putem dechide o lista pt prognoze privind data, motivul si durata viitoarei intreruperi in
alimentarea cu ee.
SGC

04/06/2009 la 22:06 | Răspunde
Mai bine nu mai zic nimic. Dar totusi as prefera sa nu mai fie intreruperi deocamdata. Ne-am
cam deplasat de la subiect.
Referitor la masuratorile PRAM, sunt obligatorii si trebuie sa existe buletinele de masura in
dosar la CE?

27/06/2009 la 13:52 | Răspunde
In cazul PTCZ, exista ceva protectie la STA ? Am dat de o situatie interesanta, traseu
paratraznet paralel cu traseu bransament JT trifazat, (bransamentul este prin LES, probabil cu
manson derivatie deoarece este racordat direct pe cablul subteran care alimenteaza un
tronson de la PTCZ).
Cablul vine undeva prin pamant pana la consumator, acolo iesirea este protejata in tub
metalic, cam pana la 2m inaltime si de acolo pana la consola cu izolatoare de porcelan care
este montata cam la 5m fata de sol si acolo intra firele in cladire prin perete. Pe segmentul
sol-consola cablul are traseu aproximativ paralel cu cablul de coborare al paratraznetului.
Situatia este mai complexa, dar deocamdata ma limitez numai la asta.

27/06/2009 la 15:42 | Răspunde
Salut Andras,
Cred ca situatia relatata de tine este doar conjuncturala. Pe regula protectia la STA a unui
PTCZ se rezuma la prorectia LEA jt (daca exista descarcatoare 0.4 kV montate in Ljt) si la
protectia LEA mt (vorbim si aici de descarcatoare evident corespunzatoare tensiunii Lmt)
SGC

27/06/2009 la 16:04 | Răspunde
Practic care este situatia la capitolul dotare cu descarcatoare JT in PTCZ sau LEA JT pentru
STA ? (Restul o sa plasez la supratensiuni.)

27/06/2009 la 18:09 | Răspunde
Andras,
In prezent aproape toate LEA jt care se construiesc au montate descarcatoare 0.4 kV. Pe
barele Posturilor nu se monteaza descarcatoare. Cel putin nu in solutie standard.
SGC
17. velles2003 spune:

07/07/2009 la 12:34 | Răspunde
am citit recent ceva foarte interesant!
pt reteaua de distributie: caz uzual: post de transformare configuratie radiala, in anvelopa
(sau cabina?) de beton la care se admite ca protectia pe partea de MT se faca prin cadru de
sigurante cu descarcatori cu ZnO pe UN STALP special, inlocuind deci celulele MT care costa
foarte mult. admit oare Operatorii de distributie asa ceva? cred ca costul unui PT ar scadea
cam cu 30%!
07/07/2009 la 14:11 | Răspunde
Salut Velles2003,
OD poate fi obligat sa accepte solutiile tehnice corecte chiar daca costa putin!
SGC

19/07/2009 la 15:46 | Răspunde
1. La PT de regula cate plecari JT sunt ? Teoretic parca si 12 si 15 sau 16 am citit in locuri
diferite.
2. In cazul PTCZ nemodernizat, la separatoare de sarcina ce mediu de stingere exista ?
3. Echiparea standard a PTCZ nemodernizate din pdv al elementelor de comutatie si al
protectiilor cum arata ? Sep de sarcina + siguranta fuzibila la MT, sep de sarcina + sig fuzibila
sau USOL la JT si MPR la plecarile JT si reductoare de curent la masura JT sau exista si ceva
protectie cu reductor de curent ?
4. La PA nemodernizate separatoare de sarcina sau intreruptoare cu MR respectiv la capitol
protectii ce dotare este?

19/07/2009 la 16:41 | Răspunde
Salut Andras,
1 la PTA sunt de regula mai putine decat la PTZC. Uzual la PTA 3 (-6) sin ratiuni de spatiu in
CD, La PTCZ uzual 6(-12). Conteaza evident specificul RED jt din zona PT
2 daca vormin de 20 kV atunci este aerul. La 0.4 kV nu vorbim de sep de sarcina!
3 Da asa arata. Da putem avea cazul cand utilizam intreruptaoare
4 La separatoare nu prea este protectie la intreruptoare avem deja protectii numerice
complexe. Vorba ceea “cerul e limita”. Uneori se exagereaza fara motiv.
SGC

19/07/2009 la 19:52 | Răspunde
La 2 : stingerea arcului cum se realizeaza la separatoare de sarcina 20 kV ?
Am vazut niste separatoare telecomandate montate pe LEA 20 kV, care cica pot fi actionate si
sub sarcina, acolo era un fel de contact alunecator “cu resort” care numai la sfarsit se
intrerupea, desi cutitul “principal” era deja in miscare. Aceste separatoare telecomandate au si
CLP in pozitia deschis tronsonul este legat la pamant ?
La 4 : PA “clasic” (nemodernizat) dpv al protectiilor ce dotare are?

Maximal temporizat/maximal rapid (linii+cupla) si eventual ceva homopolar (linii) ? Teoretic si
chestia aia cu telemecanica-teleconducere prin fir pilot putea sa fie…
Asta ar fi de ajuns si la PA modernizat sau ce alte cerinte exista ? DRRI?

19/07/2009 la 20:20 | Răspunde
2 La fel ” un fel de camera de stingere in aer care mentinaa arcul in planul fiecarui pol
prevenind degenerarea in scc polifazat.
4 e important saa precizezi nivelul de tensiune. Pt ca lucrurile sunt tratate in practica diferit.
Evident la mt sunt mai multe optiuni. la jt lucruile sunt mai simple pozitionandu-se in zona
protectiilor maximale de curent cu/fara temporizare. E drept ca s-au cam generalizat
declansatoarele electronice, dar inca gama solutiilor acceptate e destul de larga.
SGC

19/07/2009 la 20:50 | Răspunde
Am inteles, era vorba despre PA RED-MT. Scuze, in gandirea mea PA se leaga oarecum
implicit de MT.
Scuze ca tot insist pe aceasta tema, dar de 2 lucruri insa tot nu m-am lamurit, CLP la
separatoarele telecomandate de pe LEA-MT si protectiile din PA RED-MT “analogica” si din PA
RED-MT “automatizate”, un pic mai detaliat, nu la modul cel mai general.

19/07/2009 la 22:04 | Răspunde
Andras,
Incerc un raspuns. Dar s-ar putea sa reluam comunicarea de la reformularea ceva mai clara a
problemei. In textul tau ai atacat in aceeasi fraza mai multe idei. Incerc si eu sa raspund dupa
cum banuiesc tema!.
De regula CPL (cutite de punere la pamant) nu sunt actionate la distanta. In LEA mt exista
putine echipamente care au CLP care ar putea fi actionat de la diatanta. In principiu ar fi
posibil dar avem inca ceva retineri legate de ritualul de securitate a muncii. Pe tema asta chiar
in unele statii de transformare vizate de retragerea personalului CLP nu se automatizeaza. Aici
SCAD se rezuma la teletransmisia pozitiei.
Despre proectiile intreruptoarelor din PA Modernizate ti-am spus ca sunt numerice si ca
depasesc cu mult nevoile concrete ala locului in care sunt montate. De regula ne rezumam la
maximale temporizate sectionari de curent si dupa caz homopolare cu sau fara RAR cu unul
sau mai multe cicluri. De regula mai putin. In RED mt si RED jt cultura tehnica si practica
legata de protectii sunt modeste. Acest aspect coroborat cu preocuparile legate de
montaorizarea calitatii ee costituie urmatorul front al electroenergeticii din distributie ee.
SGC

20/07/2009 la 00:09 | Răspunde
Legat de treaba cu CLP, separatorul MT telecomandat montat in axul LEA are cele 2 pozitii,
inchis si deschis. Cand este inchis atunci partea mobila este in partea opusa reductorilor de
curent, iar cand este deschis este in partea unde sunt reductorii de curent, bornele contactelor
fixe a cutitelor in partea cu reductorii de curent parca sunt legate la suportul separatorului si
nu prin asta se realizeaza legarea la pamant ? Voi trimite in mail link la poza cu separator in
cauza.
Legat de protectii la PA-MT, sunt si plecari LEA din PA nu numai LES sau RAR in cazul LES ???!
Protectia sectionala de crt parca necesita si ceva fir pilot sau canal de comunicatie intre
capete, sau cel putin asa apare in cartea Badea-Brosteanu.
Subiectul preferat, PA nemodernizat – si aici in principiu cam aceeasi protectii ca si la PA-MT
modernizate ?
Dpdv al studierii varianta nemodernizata mi se pare mai didactica, atat la PA cat la PT si la
statii. Inca o data scuze ca atat insist pe tema asta!

04/10/2009 la 22:20 | Răspunde
Din nou aici.
Intrebarea nr 1: in cazul RED-MT, posturile tip cabina (fie zidite, fie metalice, fie compacte) cu
exceptia celor care nu sunt in gestiunea OD (de utilizator) sunt de tipul intrare-iesire la partea
MT sau exista si posturi care au numai 1 singura conexiune la RED-MT sau de obicei toate pot
fi alimentate prin minim 2 cai din RED-MT?
Intrebarea nr 2: la PTCZ din exterior exista ceva diferenta intre PT care este alimentat
exclusiv radial si PT care poate fi alimentat prin mai multe cai sau nu ? Am vazut PTCZ cu 1
usa (PTCZ cutare)si am vazut si cu 2-3 usi (PTCZ cutare, Boxa Trafo). Incerc sa schitez
situatia existenta la RED-MT si cam asta se poate vedea numai, adica cate usi de acces au
posturile in afara de pozitia lor in localitate.

05/10/2009 la 09:50 | Răspunde
Salut Andras,
1.1 sunt practicate ambele variante. Gestionam multe cazuri de PTCZ de terti integrate in
circuitele OD (“tip intare-iesire”). E cam neplacuta situatia pt ca in cazul unor avarii OD este
obligat sa intervina in instalatiile tertilor.
1.2 in zilele noastre se evita integrarea posturilor de terti in circuitele OD. Daca solutia trebuie
aplicata atunci se “rezolva” poblema stabilind punctele de delimitare la celulele se trafo si/sau
de masura
1.3 este de preferat solutia de alimentare radiala a unui PTCabina cu racordare intr-un PT al
OD. In acest sens cred ca am scris cateva idei in articolul de mai sus. Se poate utilisa si un
QuickSec pentru derivarea unui racord dintr-un cablu mt pentru racordarea unui PT
(deocamdata eu nu incurajez aceasta solutie desi are un oarecare potential)
2. numarul de usi spune destule despre compartimentarea PT. Cu cat mai multe usi cu atat
mai “securizat” este PTC in sensul ca se pot amplasa separat celulele mt, transformatoarele si
respectiv tablourile jt.
o Incze Andras spune:

10/06/2010 la 21:29
1. Am sarit peste QuickSec la vremea respectiva si nu i-am acordat atentie, intre
timp am dat de el si am inceput sa ma lamuresc ce este de fapt. Care este motivul
pentru care nu-i recomandati folosirea ?
2. Scoaterea de sub tensiune manuala a unui LEA/LES JT din PTCZ/PTA – se
declanseaza intreruptorul JT de la trafo urmat de scoaterea MPR-urilor si se
anclanseaza intreruptorul dupa asta, sau se scot numai MPR-urile ? Ultima varianta
nu este oarecum periculoasa cu aparitia arcului la scoaterea MPR din socluri, de
exemplu inainte de o lucrare ce se executa pe linie ?

05/10/2009 la 10:35 | Răspunde
Multumesc, dar asta nu prea elimina incertitudinea :D Si varianta cu 1 usa poate sa fie deci tip
intrare-iesire…

05/10/2009 la 23:44 | Răspunde
Da!
30. Monica S. spune:

23/10/2009 la 22:09 | Răspunde
Conform circularei tehnice 3.RE-CT2-2008 “Linii directoare referitoare la concepţia de
dezvoltare şi modernizare/retehnologizare a reţelelor de distribuţie, în vederea respectării
standardului de performanţă din Codul RED” se poate construi un post de transformare aerian
in constructie compacta in special in zonele rurale (pentru a evita aglomerarea pe stalpi) si
anume , amplasarea pe un stalp special SC 15014, SC 15015 sau SE8 si a separatorului de
post.
In circulara se trateaza solutia in care racordul de medie tensiune este aerian, si atunci se
prevede un CIT 140, separator vertical (STE2Pn 24 kV), cadru de sigurante de medie tensiune
cu descarcatori, trafo, iar pe partea celalta a stalpului se amplaseaza cutia de distributie de
joasa tensiune.
Acum, daca racordul de medie tensiune vine din cablu subteran, si dorim constructia unui post
de transformare compact, care ar fi solutia de amplasare cea mai buna?
1-montarea cablului de medie tensiune, capetele terminale cu descarcatori, pe o parte a
stalpului, apoi separator orizontal montat pe varful stalpului si pe cealalta parte cadrul de sig
cu descarcatori, si respectiv trafo, deci cutia de distributie ar fi montata pe partea opusa trafo
(asta ar presupune montarea cablului de medie tensiune pe lateral) sau
2- montarea cablului de MT, capete terminale cu descarcatori si apoi separatorul vertical pe o
parte a stalpului, apoi trecerea peste stalp printr-o consola de sustinere orizontala CSO 1100
si pe partea cealalta montarea cadrului de sigurante cu descarcatori, trafo bineinteles in toate
cazurile cu respectarea distantelor de siguranta fata de separator), situatie care ar presupune
montarea cutiei de distributie de JT pe partea cu separatorul vertical si respectiv capetele
terminale, practic sub acestea sau
3- aceeasi poveste, dar cu separatorul vertical montat pe partea cu trafo, adica montarea
cablului de MT, capetele terminale cu descarcatori pe o parte, trecerea peste stalp printr-un
CSO 1100 si apoi montarea separatorului vertical, cadru de sig. cu desc. si trafo, in acest caz
nu am mai avea cutia de distributie de JT sub separatorul vertical.
Dinspozitivele de actionare a separatorului se pot monta orientate pe lateral, pe langa cutia de
distributie.
Care dintre aceste situatii ar fi cea mai potrivita, din punct de vedere tehnic dar mai ales din
punct de vedere al securitatii muncii?
Va multumesc mult.
Cu stima.

24/10/2009 la 04:52 | Răspunde
Salut Monica,
Am niste fotografii. Le caut si vom discuta pe 1-2 cazuri concrete.
Te invit sa citesti articolul dedicat acestui subiect: PTA cu racord in LES 20 kV
Nu ssunt sigur ca vei gasi un raspuns concret insa vei gasi cateva cazuri realizate practic si o
baza de discutii unde sper sa se poata polariza cat mai multe opinii ale specialistilor in
distributia energiei electrice.
SGC

22/11/2009 la 14:05 | Răspunde
In cazul transformatoarelor MT/0.4 kVdin PTA cat de des apar defecte interne si exista ceva
protectie pentru acestia sau tot setul de protectii sunt sigurantele MT + la JT protectia
electromagnetica+MPR si eventual BPNTT ? Protectii tehnologice (gaze, temperatura) acolo
din cate stiu nu exista. Vineri am auzit ca undeva in zona rurala intr-un sat sau comuna cica
s-a explodat transformatorul, cauza cica era consumul marit pe una dintre plecarile JT. Cam
cat dureaza operatia de schimbare a transformatorului la PTA ? La PTCZ cu tot tacamul cam 8
ore cum apare mai sus.
o stoianconstantin spune:
12/06/2010 la 10:04
stoianconstantin spune:
22/11/2009 la 18:04 | Răspunde modifică
Salut Andras,
1 exista protectii prin sigurante pe partea de 20 kV iar pe partea jt cu sigurantele
MPR si/sau cu intreruptoare. In cazul intreruptoarelor vorbim de protectii maximale
de curent
2 transformatoarele, cel putin cele construite in tara, sunt masini electrice foarte
fiabile. Evident se strica dar dupa ce se insiste cu regimurile foarte grele de
exploatare: supratensiuni, suprasarcini repetate, ff multe scc in RED jt etc
3 durata necesara schimbarii unui trafo la un PTA depinde de multi factori care tin
de mobilizare si disponibilitate oameni si utilaje. La fata locului probabil ca in 2 ore
lucrarile sunt finalizate. Evident ca pentru cine are nervi sa priceapa e vorba nu
numai de rotirea propriu-zisa a trafo defect cu trafo nou dar si de timpul necesar
linistirii uleiului in trafo nou pt efectuarea probelor electrice respectiv pentru
verificari ale coloanelor si un inele cazuri chiar ale RED jt. Probabil ca si aici sunt
cauri in care se ajunge la 8 ore uneori chiar mai mult
SGC
Incze Andras spune:

Multumesc ! Sincer sa fiu mi se pare cam ciudat ca numai asa “din senin” sa
explodeze transformatorul, mai ales ca persoana de la care am auzit n-a mentionat
nimic premergator defectului, adica sa fi fost intreruperi sau probleme mai dese in
ultima vreme dar ma voi interesa.
Alta intrebare, de ce nu se agreeaza transformatoarele de putere de 110/20/6 kV si
se trece la varianta cu 2 transformatoare 110/20 si 20/6 kV ?
Te rog sa detaliezi noua intrebare!
SGC

22/11/2009 la 21:05 | Răspunde
In statii 110/20/6 kV care au transformator de putere cu atat 20 cat si 6 kV la secundar, daca
se modernizeaza statia nu se mai folosesc secundarele de 6 kV pentru alimentarea
cosumatorilor ci se pune in functiune un trafo 20/6 kV, cica nu mai este agreat de OD varianta
cu utilizarea ambelor secundare.
12/06/2010 la 10:06
Andras,
Exista cateva cazuri:
- RED 6 kV sunt previzionate ca vor disparea este cazul in care este potrivit in statie
un trafo 20/6 kV
- RED 6 kV are viitor. Atunci este de analizat dupa criterii de CPT solutia cea mai
buna trafo 110/6 kV, 110/20/6 kV respectiv 20/6 kV In aceste cazuri este
importanta si perspectiva evolutiei necesarului de putere la tensiunea de 6 kV
- unele decizii sunt legate si de numarul de celule 110 kV disponibile
In concluzie cred ca raspunsul trebuie nuantat de la caz la caz.
SGC
Incze Andras spune:

Multumesc! Asa cum am presupus, nu este deloc sigur ca s-a explodat acel
transformator din PTA si nici premergator nu erau probleme. Numai asta se zvonea
prin localitatea respectiva ca s-a intamplat, iar sursa mi-a spus numai ce a auzit, de
aceea era acel “cica” in doua locuri.
34. silviu spune:

05/06/2010 la 13:32 | Răspunde
Buna ziua!! Lucrez de jumatate de an in proiectare. Am o mare rugaminte la dumneavoastra.
Ati putea sa ma ajutati cu niste documentatie tehnica despre relee de protectie digitale
compatibile SCADA? Tocmai avem in lucru niste PTCZ-uri de modernizat iar unul din ele
trebuie integrat in SCADA. Va multumesc!!!
05/06/2010 la 16:10
Eu nu prea sapanesc subiectul insa iti recomand pe cel mai bun specialist in SCADA
din Romania: dl ing Combei Petre
Poti vizita si http://www.comranado.ro
Atentie la butonul “raspunde”. E uti in gruparea discutiei
PS sa nu uiti de oportunitatea WIN care te poate pune in postura sa iti faci cadou
SCADA la casa noua! Te poti inscrie gratuit acum si sa incepi sa iti construiesi
viitorul
SGC
05/06/2010 la 16:15
Incze Andras spune:
Integrarea in SCADA nu se face chiar asa. Echipamentul digital (relee+RTU) ce se
monteaza in PTCZ trebuie sa fie compatibil cu sistemul SCADA al OD, specificatiile ar
trebui sa fie in caietul de sarcini si in fisele tehnice. Daca nu apare nimic, atunci se
pot cere informatii suplimentare de la OD sau de la beneficiarul lucrarii.
Pot exista diferente intre echipamentele diferitelor producatori, deci pot fi unele
probleme de compatibilitate. Se poate face chiar si un test cu un singur echipament
digital, daca comunica corect cu serverul SCADA sau nu, pentru eliminarea
surprizelor ulterioare neplacute.

12/06/2010 la 11:07 | Răspunde
Multumesc, dar asta a fost comentariul nou la care m-am referit :
“Incze Andras spune:
10/06/2010 la 21:29
1. Am sarit peste QuickSec la vremea respectiva si nu i-am acordat atentie, intre timp am dat
de el si am inceput sa ma lamuresc ce este de fapt. Care este motivul pentru care nu-i
recomandati folosirea ?
2. Scoaterea de sub tensiune manuala a unui LEA/LES JT din PTCZ/PTA – se declanseaza
intreruptorul JT de la trafo urmat de scoaterea MPR-urilor si se anclanseaza intreruptorul dupa
asta, sau se scot numai MPR-urile ? Ultima varianta nu este oarecum periculoasa cu aparitia
arcului la scoaterea MPR din socluri, de exemplu inainte de o lucrare ce se executa pe linie ?”
12/06/2010 la 12:56
1. solutia standard prevede inserierea posturilor de transformare pe un circuit LES
20 kV: solutia “intrare-iesire” care presupune existenta unor posturi cu 2 celule de
linie. De cand cu QuickSec exista pericolul ca sub presiunea pretului minim sa apara
in derivatie intre 2 PT sa apara in derivatie unul sau mai multe posturi in schema
radiala. Un astfel de circuit LES complica manevrele si scade siguranta in exploatare
in caz de incident generandu-se multe situatii in care pot ramane multi clienti
nealimentati cu ee perioade mari de timp.
Daca e folosit cu discermamant QuickSec este o solutie OK
2. de la caz la caz. Intradevar e destul de periculos insa sunt echipamente de
protectie. Evident si aici trebuie actionat cu discernamant astfel incat sa se evite
riscuri inutile.
Pierdusem din vedere mesajul acesta. La momentl respectiv l-am lasat putin ca sa
imi cristalizez un raspuns adecvat. Si se pare ca am uitat de el!
SGC
36. Alex spune:

12/06/2010 la 18:06 | Răspunde
Buna Ziua!!
Am o intrebare:Cazurile in care transformatorul de putere necesita deconectarea imediata de
la reteua de alimentare, ca avariat. Sa se explice sensul fizic a fiecarei cerinte de
deconectare?
12/06/2010 la 19:15
Ce fel de transformator ? 110 kV/MT sau MT/JT ? Defectele pot fi pe baza de
intrerupere, strapungere, suprasarcina, scurtcircuit in aval care poate solicita foarte
mult transformatorul din cauza fortelor electrodinamice care apar. Functionarea
protectiei termice, protectiei diferentiale, protectiei de gaze de obicei indica
probleme la transformator. Protectia termica are 2 trepte, semnalizare si declansare.
Poate indica suprasarcina, scurtcircuit intern, strapungere de izolatie, intrerupere
sau contact electric slabit care se poate intrerupe in timp. Protectia diferentiala este
protectia de baza la transformatoare 110 kV/MT, declanseaza la scurtcircuite interne
sau de la borne sau din amonte or aval, ori in cazul strapungerilor interne, compara
valoarea curentilor din bobinele primare cu valoarea curentilor din bobinele
secundare, daca diferenta este mai mare decat o valoare reglata sau zero atunci
declanseaza. Protectia de gaze functioneaza cand se produce o strapungere sau o
intrerupere in transformator, cu aparitia arcului electric uleiul electroizolant lichid se
gazifica, astfel creste presiunea in transformator, fapt care poate provoca explozia
transformatorului.
12/06/2010 la 22:24
Alex spune:
merci de raspuns,tipul transformatorului la general, imi trebuie mai mult esenta
fizica
Incze Andras spune:
12/06/2010 la 20:36 modifică
Cum adica esenta fizica ? Cum se manifesta fizic (vizual, auditiv, miros) defectul sau
ce anume te intereseaza?
Alex spune:
ce se intimpla in transformator, in momentul deconectarii avariat
Alex spune:

de ex.
1.la incalzirea escesiva in TR
2.lipsa nivelului uleiului in TR
3.trasnete si sunele in TR
Incze Andras spune:
12/06/2010 la 22:00 modifică
La incalzirea excesiva se pot schimba parametrii electrici ai uleiului electroizolant,
ceea ce duce la scaderea rigiditatii dielectrice, pot apare strapungeri, intre spire, se
pot deteriora si straturile de hartie electroizolanta din transformator, in caz extrem
incalzirea excesiva poate produca si incendiu;cand se deconecteaza trafo incepe
procesul de racire, eventual unele parametrii ai materialelor electroizolante pot
reveni incet la valorile normale. Incalzirea succesiva inseamna de obicei
suprasarcina sau defect intern in transformator.
Lipsa nivelului uleiului produce strapungeri in transformator, gradul de avarie poate
fi in functie de timpul scurs de la aparitie pana la deconectare, respectiv de valoarea
curentului de defect. Si in acest caz se poate incalzi transformatorul. Cauza acestuia
de obicei sunt scaparile de ulei, neetansitatea cuvei. In transformatoare 110kV/MT
exista si indicatoare de nivel al uleiului, cu rol de semnalizare la nivel scazut de ulei.
Sunetele ciudate si trasnetele indica strapungere,scurtcircuit, arc electric adica
intrerupere scurtcircuitul poate fi si in aval de transformator, poate aparea chiar si o
vibratie a transformatorului, de la curentii mari ce parcurg bobinele si fortele
electrodinamice sunt mari, acestia pot produce deformari serioase in bobinele
transformatorului care necesita reparatia transformatorului in atelier specializat.
37. Alex spune:

13/06/2010 la 13:51 | Răspunde
merci, am dat examenul cu ajutorul tau pe nota 8.

13/06/2010 la 15:45
Imi pare bine ca te-am putut ajuta ! La ce materie ?
38. Diana Elena spune:

13/07/2010 la 08:41 | Răspunde
Buna ziua.
Am si eu o problema. Fac de ceva timp proiectare, si ma “lovesc” mereu de capitolul “priza de
pamant” la PTA-uri, la PTAB-uri, la transformatoare, etc. Nici nu mai stiu ce sa citesc.

De exemplu, am pus valoarea rezistentei la priza de pamant <1ohm la un post de
transformare pe stalp. Acu, dupa ce s-a terminat lucrarea, trebuie sa fac dispozitie de santier,
sa pun valoarea sub 4 ohmi, conform. 1RE Ip30/2004 pct. 4.2.3.
Acu, lucrez la un proiect cu un PTAb 250kVA, si dna verificator de proiect a zis ca priza de
pamant la posturi se calculeaza a fi sub 1ohm (conform STAS 12604/4, 12604/5, I7, I20,
1RE-Ip30/2004)…acu, ce sa zic….nu stiu exact unde scrie si de ce tb sa fie sub 1 ohm, este o
problema destul de serioasa pt mine, de aceea….VA CER ajutorul.
Va multumesc, si o zi placuta in continuare.
Diana

13/07/2010 la 15:27
Cred ca la PTA si unde nu sunt exigente prea mari se merge pe varianta cu sub 4
ohmi si unde sunt protectii sensibile, PTCZ, PTAB, PA, statii, sau la paratrasnete
parca, exista cerinta ca Rp sa fie sub 1 ohm. Priza de pamant trebuie sa aiba
rezistenta cat mai mica, de preferabil 0, dar asta nu se poate realiza practic.
13/07/2010 la 18:12
<= 4 ohm. Dna verificator ar trebui sa isi motiveze recomandarea! la noii
nomativele sunt convergente si au la baza STAS 126004r
SGC
39. Stan Daniel spune:

19/08/2010 la 09:10 | Răspunde
Buna ziua,
Puteti sa imi spuneti si mie va rog frumos daca pentru o coborare din LEA in LES se poate
echipa un stalp existent cu separator vertical, descarcatori ZnO etc…. aflat in interiorul unei
proprietati private chiar la limita de proprietate. Daca se poate si in ce conditii? Lucrarea se
realizeaza pe tarif de racordare.
19/08/2010 la 16:47
In principiu este posibil. Totusi ar trebui sa stim ce tip de stalp e in discutie. Este
necesar acordul proprietarului terenului pe care este amplasat stalpul respectiv. Cu
siguranta va trebui sa se monteze si o priza de pamant.
SGC
40. Stan Daniel spune:
20/08/2010 la 07:58 | Răspunde
buna ziua,
este un stalp 15014 al LEA Radar Otopeni, in patrimoniul ENEl. In momentul de fata stalpul
este echipat doar cu consola de intindere. Nu se poate folosi vechea priza de pamant?
41. Adrian spune:

28/01/2011 la 14:54 | Răspunde
As dori sa stiu mai multe despre transformatoarele de putere MT/JT, cum ar fi principiu de
functionare, parametrii caracteristici. Daca imi puteti da un link catre o carte unde gasesc
aceste chestiuni ar fi ideal.
Multumesc anticipat.

28/01/2011 la 20:01
A.A. Ionescu I. Tomescu – Verificarea aparatajului primar din statii electrice si
posturi de transformare;
I. Conecini S. Rasanu I. Tomescu A.A. Ionescu – Cartea electricianului din statii
electrice si posturi de transformare; respectiv orice curs de statii si posturi de
transformare cred ca ar trebui sa contina ce te intereseaza.
Prima carte nu stiu daca exista pe net in forma electronica, a doua cred ca poate fi
gasit cautand cu google dupa titlu.

28/01/2011 la 20:24
Principiul de functionare este aceeasi pentru toate transformatoarele, indiferent de
nivelul de tensiune. Diferenta este la constructie, utilizare, exista si transformatoare
mai speciale, de exemplu transformatoare de masura sau reductoare de tensiune
utilizate la celule MT, transformatoare bifazice folosite la echipamente de comutatie
telecomandate amplasate pe linii electrice aeriene MT, cu rol de alimentare si
masura.
Pentru un studiu complet insa nu trebuie sa te limitezi doar la transformator, ci
trebuie sa iei in considerare si circuitele MT, JT, protectii si automatizari ce pot
exista, schemele de utilizare etc.
42. Marcu spune:

24/03/2011 la 00:53 | Răspunde
Buna la toata lumea!!
Am o intrebare, sper eu, cat mai scurta si cat mai pe intelesul tuturor. As vrea sa calculez un
transformator de alimentare , care alimeneaza un hotel de cca. 60 de camere, daca stiu
puterea instalata cum ar trebui sa calculez ca la un varf de sarcina de cateva ore sa imi
suporte fara nici o problema transformatorul (dau un exemplu , o putere instalata de 300-350
kw) ce traf’ de alimentare as putea alege 20/0.4 kV. Astept raspunsul dumneavoastra cu mult
interes, daca aveti unele nelamuriri astept interventiile dumneavoastra si o sa va dau mai
multe detalii . Multa stima si respect.

24/03/2011 la 08:47 | Răspunde
Din cate stiu, in principiu transformatoarele pot functiona si la suprasarcina pentru un timp
limitat. Toate transformatoarele de distributie se supradimensioneaza intr-o anume masura,
tinand cont de cresterea estimata a consumului din zona alimentata pentru X ani.
44. horea spune:

24/05/2011 la 07:36 | Răspunde
400 kVA
45. aktis plafar spune:

24/11/2011 la 03:36 | Răspunde
aktis plafar…
[...]Posturi de transformare cerinte tehnice « Puterea sub lupă … până la bec![...]…
46. Ionut Daniel spune:

12/02/2012 la 12:53 | Răspunde
Buna ziua.
Am nevoie de ajutor in proiectarea amplificarii unui PTCZ de la 630 la 1000kVA.
Problema mea este legata de boxa trafo. Am studiat planul boxei trafo precum si normativele
si indreptarele in domeniu si singura problema ar fi calea de rulare pe care nu mai incape noul
transformator acesta avand o distanta intre roti mai mare.
Din experienta dumneavoastra va rog sa imi spuneti cum se poate rezolva aceasta problema.
Nu stiu daca se poate monta calea noua de rulare cu ajutorul unor dibluri sau conexpanduri
care sa le retina. Mai am si varianta sa le sudez de profilele U vechi dar asta ar acoperi mai
mult gaurile de scurgere ale uleiului.
Nu stiu nici daca se pot face modificari la rotile transformatorului ceea ce ar fi ideal.
Varianta spargerii betonului existent si prinderea din nou de profiluri in ciment ar duce la o
perioada de intrerupere lunga cu costuri mari de executie dar daca nu gasesc alta metoda va
fi pusa in practica.
Va multumesc pentru acest site.

12/02/2012 la 14:09
Daca modificati Dv la rotile transformatorului, puteti pierde “garantia”. Ori cereti de
la furnizor sa rezolve ei problema si sa adapteze transformatorul la cerintele Dv (in
cazul in care asta este posibil), ori mutati cumva transformatorul in boxa asa ca sa
aveti loc pentru realizarea in mod separat a cailor de rulare, poate chiar in mai multi
pasi si mai multe intreruperi la fazele de lucrare care necesita neaparat asta si ca sa
fie asigurata si siguranta muncii in acelasi timp. Alta solutie – post de transformare
“mobil” in exterior. Consumatorii alimentati din acest post nu ar putea fi preluate de
alte surse pe timpul lucrarii ? De obicei solutia utilizata la modernizari este preluarea
consumatorilor de catre alte surse sau post de transformare mobil si pe cat este
posibil se lucreaza ori cu instalatie partial scoasa de sub tensiune si cu paravane de
protectie respectiv cu alte metode de protectia muncii si masuri speciale, ori cu
instalatia total scoasa de sub tensiune.
Daca noul transformator este cu izolatie uscata, atunci eventual s-ar putea amplasa
in exterior sub un acoperis corespunzator, pe un suport temporar pe timpul lucrarii
si ingradire cu plasa de sarma a locatiei, racordul realizand cu cabluri MT si JT la
celula transformator si la tabloul de distributie, respectiv cu platbanda la priza de
pamant existenta, ori se poate aplica eventual varianta cu sudura in cazul
transformatorului cu izolatie uscata, nefiind nevoie de gaurile de scurgere pentru
ulei.
o Ionut Daniel spune:

13/02/2012 la 11:10
Domule Andras
Va multumesc pentru raspuns si cred ca voi opta pentru varianta sudurii de profilele
existente a unor profile noi de 160X40 cele vechi fiind de 100×40 cu distanta de 400
intre ele.
47. Roxana spune:

21/02/2012 la 10:24 | Răspunde
Buna ziua,
Ce procedura trebuie urmata pentru amplasarea unui generator electric langa un post trafo?
Inteleg ca pentru “amplasarea unor instalaţii sau obiecte utilizând ca suport elementele reţelei
electrice” este necesara solicitarea emiterii unui aviz de amplasament.
Dar este suficient doar avizul de amplasament?
Multumesc

21/02/2012 la 12:13
Depinde de situatie, grup electrogen sau pentru productie comerciala de energie,
terenul pe care se va amplasa in proprietatea cui este, unde este punctul de
delimitare a gestiunii in instalatia electrica, unde se va racorda generatorul si in
proprietatea cui se afla postul trafo, etc.

22/02/2012 la 02:16
Operatorul de distributie trebuie notificat in cazul in care se monteaza grup
electrogen in instalatia interioara, ca sa fie luata in evidenta din punct de vedere al
protectiei muncii si sa fie introdusa in schema de distributie. Acolo de obicei apare
semnul generatorului la punctele in care exista grup electrogen sau ca forma de
observatie si sunt cateva conditii de functionare, printre care este interzisa
functionarea grupului electrogen in paralel cu reteua electrica, adica numai atunci
poate functiona cand dispare tensiunea din retea si reteaua electrica al
consumatorului trebuie decuplata de la reteaua de distributie publica. Daca se
doreste productie comerciala de energie electrica se complica treaba deja.
48. radu spune:

27/02/2012 la 10:49 | Răspunde
buna ziua !
Am si eu o intrebare referitor la o o priza de pamant pentru un post de transformare de medie
tensiune 20KV/04 KV amplasat intr-o camera in interiorul unei cladiri (o cladire de productie
industriala).
Am vazut conform indreptar 1 RE-Ip 30/2004 priza de pamant la statiile de transformare se
realizeaza in felul urmator:
“4.1.3.3. Priza de pământ artificială şi instalaţia de dirijare a distribuţiei potenţialelor în
exteriorul clădiri se vor realiza în modul următor (fig.5):
În exteriorul clădirii, la o distanţă de 0,3 m de fundaţie şi la adâncimea de 0,2 m – 0,3 m faţă
de suprafaţa solului se va realiza un contur din oţel lat sau oţel rotund, în jurul clădirii,
destinat micşorării tensiunii de atingere.
Un al doilea contur, destinat aceluiaşi scop, se va realiza în jurul clădirii la o distanţă de 0,8 m
de fundaţie şi la o adâncime de 0,4 – 0,6 m.

La o distanţă de 1,5 – 2,0 m de fundaţia clădirii, se va realiza o priză verticală respectiv un
contur din electrozii orizontali care leagă între ei electrozi verticali distribuiţi uniform pe contur
astfel electrozii verticali vor fi legaţi între ei prin electrozi orizontali.
2’’ – 2 1/2’’ şi cu o lungime l = 2 … 3 m.Electrozii verticali se vor confecţiona, de regulă, din
ţeavă de oţel, cu diametrul
2l. În condiţii speciale se poate micşora această distanţă, însă ea nu poate fi mai mică decât
a = l.Ei se vor îngropa la o adâncime h = 0,8 – 1,0 m, considerată de la suprafaţa solului.
Distanţă dintre electrozii verticali, trebuie să fie a
Electrozii orizontali (conductoarele de legătură dintre electrozii verticali) se vor confecţiona din
oţel lat.
Adâncimea de îngropare a acestor electrozi va fi de 0,8 – 1,0 m şi vor fi sudaţi la capătul
superior al electrozilor verticali.
La o distanţă de 1,5 m de conturul prizelor verticale şi la o adâncime de 1 m se va realiza un
ultim contur din oţel lat sau rotund, destinat micşorării tensiunii de pas.
Toate contururile indicate mai sus se vor lega între ele pe direcţia diagonalelor şi pe patru
direcţii perpendiculare pe laturile acestor contururi.”
Intrebarea mea este cum pot realiza priza de pamant pentru medie tensiune, avand in vedere
situatia enumerata mai sus?.
Mai exact nu am o cladire tehnica medie tensiune amplasata, separat fata de cladire, in
exteriorul careia sa fac o priza de contur asa cum este enumerat mai sus.
In situatia mea am un spatiu tehnice amplasat in interiorul cladirii unde am numai doi pereti
exteriori.
Pe conturul cladirii am perimetral priza de pamant de joasa tensiune >1 ohm
Va rog daca se poate sa ma ajutati cu un raspuns.
27/02/2012 la 19:39
Salut Radu,
Aveti o superpriza de pamant. Care este sectiunea platbandei. Daca ar fi 150 mmp
poate fi folosita in comun si pentru instalatia de mt.
SGC
49. Sabau Vasile spune:

08/03/2012 la 10:56 | Răspunde
Buna ziua,
Doresc sa aflu ce putere ar trebui sa aiba un PTAM care sa asigure energia electrica pentru o
ferma cu 7 grajduri, centrala termica, cladire de birouri, moara furaje, garaje (suprafata
construita totala de aprox. 16000 mp), cat ar costa instalarea unui astfel de PTAM si ce durata
de viata poate sa aiba. Daca puteti sa-mi dati macar valori aproximative ar fi deocamdata
suficient.
Va multumesc!
Cu respect, Vasile Sabau

08/03/2012 la 14:10
De ce PTAM ? Din cate stiu se fabrica numai in anvelopa de beton, de exemplu
Energobit. Pentru ferme pe vremuri se folosea PTA, adica post de transformare
aerian montat pe 1-2 stalpi, cu alimentare de obicei radiala din ax. In anvelopa
metalica nu stiu daca se mai fabrica, eventual posturile de transformare mobile tip
container.

08/03/2012 la 14:54 | Răspunde
Sa presupunem ca este unul mobil de tip container. Puteti sa-mi dati cateva valori, macar
aproximative?
08/03/2012 la 17:44
100-250 kVA, cca 80-120.000 lei

09/03/2012 la 16:46 | Răspunde
Multumesc pt raspuns. Dar instalarea unui post trafo mobil de tip container de 40 kVA ce pret
s-ar ridica?
52. Marin Colceag spune:

19/06/2012 la 10:21 | Răspunde
Buna ziua,
Sper sa fi postat in locul corect.
Am o problema cu realizarea unui PTA pe SC 15014 cu trafo uscat 100 kVA.
Datorita faptului ca nu se poate realiza zona de siguranta de 20 m pentru un trafo cu ulei iar
beneficiarul nu accepta PTAb am ales un trafo uscat pentru care zona de siguranta se
limiteaza la proiectia acestuia pe sol.
Din documentatia pe care am primit-o de la furnizori, discutiile cu furnizori si documentatia de

pe internet nu am aflat daca aceste transformatoare indeplinesc conditiile:
-mediu inconjurator:
-temperatura maxima= +40°C;
-temperatura minima= -35°C;
-altitudinea maxima fata de nivelul marii= 1000 m;
-zona microclimatica, conform STAS 6535/83= N;
-categoria de exploatare, conform STAS 6692/83= I;
-umiditatea relativa a aerului= 100%;
-presiunea vantului= max. 700 N/m²;
-montarea pe platforma postului de transformare aerian;
-reglajul tensiunii inalte se realizeaza cu un comutator de reglaj ,in absenta tensiunii, cu 5
trepte de reglaj (±2×2,5 %), ce poate fi blocat pe pozitia dorita;
-izolatorii pentru conexiunea retelelor de MT si JT au linia de fuga de 2,4 cm/kV, pentru
valoarea corespunzatoare tensiunii maxime de functionare a transformatorului;
-modul de racire. Asigurat prin circulatia naturala a mediului de racire;
-borna de legare la pamant va fi amplasata de regula la partea inferioara corespunzator
dimensionata si marcata;
Furnizorii ofera carcase de protectie cu un grad de protectie max. IP33.
Nu sunt convins ca se poate realiza o buna izolatie la borne (izolatorii sunt mici pe mT si jT) in
conditii de iarna.
A mai realizat cineva PTA cu trafo uscat si ce fel de trafo a folosit?
Va multumesc anticipat pentru ajutor.
19/06/2012 la 17:09
Buna ziua,
Cred ca SC Elcoprest SRL Valcea a realizat prin Bals un astfel de PTA.
transformatorul a fost montat intr-un fel de carcasa pe stalp. Trafo uscat fiind un
utilaj de interior.
Carcasa a fost livrata dupa cate stiu eu tot de fabricantul transformatorului.
Va reoconad sa contactati Sc Elcoprest. Probabil ca veti gasi pe site anre.ro datele
lor de contact (incercati tel 0350/409812, 0350 803193, 0250732274
sauelcoprestvl@yahoo.com).
Totusi un PTAb montat la baza stalpului ar rezolva problema in acest caz pe stalp
pot ramane separatorul, cadrul de sigurante si descarcatorii. In acest caz PTAb va
adaposti doar transformatorul si TDRI. Trafo se racordeza cu un cablu direct in
bornele cadrului de sigurante.
Costurile pot fi chiar mai mici decat ale variantei cu trafo uscat montat pe stalp!
SGC
o Marin Colceag spune:
20/06/2012 la 06:12
Multumesc pentru raspunsul promt.
Voi incerca sa iau legatura cu Elcoprest.
Beneficiarul nu vrea echipamente la sol.
Transformatorul din zona Bals, mai precis Oboga, s-a ars si a fost schimbat cu unul
cu ulei.
20/06/2012 la 21:31
Salut Marin,
Constat ca sunteti informat! Beneficiarul poate sa isi satisfaca orice capriciu!
Altfel dupa experienta de la Oboga Bals o chestie scumpa si putin fiabila pusa intro
“anvelopa” pe stalp ar trebui sa fie evitata de oamenii informati.
De ex la Bals daca s-ar fi insistat sa se schimbe trafo tot cu unul cu izolatie uscata
practic locatia si-ar fi facut abonament la costuri neperformante probabil pana cand
cuiva i-ar fi venit ideea schimbarii solutiei si montarii trafo la sol intro anvelopa.
SGC
53. ilesadriana spune:

26/06/2012 la 11:50 | Răspunde
Buna ziua,
Daca ma puteti ajuta cu un modei de Instructiune Proprie pentru PTA pe un stalp echipat cu
separator vertical sau orizontal,cadru de sigurante,CD 1-4 si Paip .Toate aceste echipamente
sunt pe acelasi stalp tip SE 8.
26/06/2012 la 22:16
Va rog sa precizati ce fel de instructiune “proprie” doriti. De securitatea muncii? De
exploatare, de mentenata?
Va rog sa utilizati butonul “raspunde” de langa numele Dv pt a mentine discutia
grupata.
Poate va faceti timp sa aderati la platforma de marketing oferta Win-4-All pe care eu
o sustin.
SGC
54. ilesadriana spune:
01/07/2012 la 22:12 | Răspunde
Buna seara
Scuze pentru intrebarea incompleta,este vorba despre protectia muncii.
Multumesc
02/07/2012 la 17:36
Da, nu numai pt intrebarea incompleta dar si pentru faptul ca ezitati sa utilizati
butonul “raspunde” asa cum v-am rugat mai sus!
Probabil ca despre aderarea la Win-4-All inca nu v-ati pus problema sa onorati
invitatia!
Eu totusi va raspund: va recomand sa gasiti vechile norme nationale de protectia
muncii pentru transportul si distributia energiei electrice N65/2002. Va trebui sa va
extrageti prevederile aplicabile pe cazul Dv.
Succes!
SGC
55. Simion Florin spune:

03/12/2012 la 08:55 | Răspunde
Buna ziua,
Am nevoie de consultanata premergatoare avizului de racordare PTA 40 KVA. Urmeaza sa
primesc zilele acestea avizul tehnic de racordare insa nu inainte de a decide in proprietatea cui
o sa ramana acest PTA (a societatii comerciale sau ENEL).
Pentru a lua aceasta decizie doresc sa cunoasc avantajele si/sau dezavantazele cazului in care
voi ceda (asa cum ma sfatuiesc cei de la ENEL) PTA-ul la ENEL.
Astept urgent datele de contact ale unui consultant care sa cunoasca in detaliu algoritmul de
calcul al consumului lunar de energie din medie tensiune insa cu masura la joasa tensiune cat
si pierderile si toate celellalte costuri catre ENEL sau terti.
Multumesc,
Florin Simion
03/12/2012 la 19:49
Buna seara,
pana se anunta consultantul va punctez cateva particularitati ale celor doua optiuni:
a) delimitare la o.4 kV:
- masura se amplaseaza in punctul de delimitare, nu se mai calculeaza pierderi in
trafo
- veti plati ee la tarif de joasa tensiune (jt) evident ca acesta este cel mai mare tarif
- daca veti opta pentru un furnizor de pe piata libera atunci la c/v ee se va adauga
tariful de distributie jt, mt
- deocamdata furnizorii independenti nu prea se inghesuie sa accepte consumatori la
jt sau nu prea le ofera tarife foarte convenabile
- OD raspune de intretinere reparatie si la nevoie modernizarea PTA si aracordului
- in acesta varianta pretentiile legate de avize acorduri respectiv conventii de drept
de uz si servitute sunt in forma cea mai riguroasa
- racordul 20 kV si postul de transformare vor fi in proprietatea OD
- OD va putea autoriza, in anumite conditii, si racordarea altor consumatori din
acest PT
b) delimitare la 20 kV cu masura la 0,4 kV
- instalatiile raman in patrimoniul DV
- veti plati pierderile in transformator si ee reactiva necesara functionarii
transformatorului
- tariful de medie tensiune (mt) este cu cca 30% mai mic dacat cel la jt
- aveti sanse mai mari de a contracta ee de la furnizorii care activeaza pe piata
libera si implicit accesul la tarife mai mici
- veti plati doar tariful de distributie la mt
- va priveste costul lucrailor de mentenata, reparatii si transformatoare
- va trebui sa va contactati si servicii specializate de exploatare sau sa aveti cel
putin un electrician autorizat care sa va asigure aceste servicii
c) pentru calcularea pierderilor si/sau pentru calculul unor costuri cu ee este necesar
sa furnizati o curba de sarcina
- empiric: daca PT este subancarcat pierderile vor avea o pondere suparatoare, daca
incarcarea medie se apropie de 80-90% pierderile in trafo au o pondere redusa va
aflati in zona de optim
Succes!
SGC
56. Simion Florin spune:

05/12/2012 la 11:36 | Răspunde
Stimate d-nule Stoian,
Va multumesc pentru informatiile utile venite din partea unui specialist.
Dupa un mini-studiu facut am decis varianta (a), varianta in care cedez PTA-ul (cu mare
regret :-( furnizorului de energie electrica.

Probabil ca incarcarea pe acel transformator va fi mica asa incat pierderile impreuna cu
mentenanta si service-ul va anula diferenta de pret JT/MT. Un alt motiv este acela ca, ori de
cate ori as intervenii la acel PTA, trebuie sa cer furnizorului/distribuitorului de energie
actionarea separatorului, operatie care costa si consuma 2-3 zile.
In aceasta faza caut 3-4 constructori de la care sa primesc oferta de proiectare si executie
dupa ce o sa le trimit o copie dupa avizul tehnic de racordare si fisa de solutie.
In continuare am nevoie de consultanta in ceea ce priveste alegerea contructorului cat si al
componentelor si, in masura in care doriti, se poate face un contract (cu plata) – astept
decizia d-voastra pe email.
Cu consideratie,
Florin Simion
o cristian spune:
21/01/2013 la 07:33
Daca cererea de oferta mai este valabila transmiteti,va rog adresa unde puteti fi
contactat pe emaiercon.company@yahoo.com
57. Valentina Bahrim spune:

20/02/2013 la 08:08 | Răspunde
Buna dimineata,
Va rog sa-mi spuneti daca exista proiect tip, indrumar de proiectare, instructiune tehnica sau
fisa tehnologica, pentru proiectarea si realizarea de posturi de transformare aeriene pe doi
stalpi de 400 si 630 kVA . Eu am cautat dar nu am gasit si as avea nevoie de asa ceva .
Va multumesc,
Valentina Bahrim
20/02/2013 la 12:57
Buna ziua,
Exista insa trebuie cautate eventual la OD. Sunt cele initiale de prin anii 1970 poate
chiar mai vechi. Altfel nu ar prea trebui sa fie probleme la o reproiectare!
SGC

20/02/2013 la 13:11
M-am uitat prin catalogul si nomenclatorul ICEMENERG 2008-2009 pe care am in
format electronic (scanat) si nu am gasit nimic explicit, insa catalogul nu contine
proiectele tip.
PTA pe 2 stalpi ce am vazut era vechi, cu stalpi din beton speciali cu console laterale
orizontale din beton pentru podet si cu o consola din beton gen grinda intre cei 2
stalpi la capatul de sus al acestora pentru racordul MT si nu stiu la niciuna dintre
cele vazute puterea transformatorului.
58. Ana-Maria spune:

16/05/2013 la 09:17 | Răspunde
Buna ziua,
Imi puteti spune, va rog, pentru trafo 0,4/20kV, 1000 KVA si 1600 KVA care ar fi puterea
activa maxima cu care se poate incarca.
Eu am o putere activa de 1479 kW si nu stiu daca pot pune un trafo de 1600 KVA sau trebuie
sa pun 2 trafo de 1000 KVA.
Va multumesc.
59. popescu victor valentin spune:

13/07/2013 la 13:57 | Răspunde
buna ziua,
imi puteti spune daca pot pune in paralel 2 trafo de 1600 si 1000?
13/07/2013 la 14:34
Da, daca:
- au acelasi raport de transformare
- au aceeasi grupa de conexiuni
- au aceleasi tensiuni relative de scurtcircuit
- raportul puterilor este 1:1,6 => ok, fiind admis pana la 1:4
SGC
60. Moraru Valentin spune:

07/08/2013 la 11:59 | Răspunde
Buna ziua.
Va rugam sa ne sfatuiti daca se poate in legatura cu urmatoarea situatie: locuiesc intr-un bloc
nou, iar distribuitorul de energie electrica nu vrea sa incheie contracte individuale cu membrii
asociatiei de proprietari, deoarece
proprietarul postului de transformare 20 / 0,4 kV existent (care este si dezvoltatorul si
constructorul blocului ), post care in acest moment alimenteaza hotelul de linga bloc + blocul,
nu l-a predat catre distribuitorul de energie (DE). Intrucit in contractul de vinzare-cumparare

al fiecarui apartament se spune ca sintem racordati la toate utilitatile si apartamentul nu este
grevat da datorii catre furnizorii de utilitati, faptul ca nu putem incheia contracte individuale
cu DE il vedem ca o incalcare a contractului de catre vinzator / dezvoltator / proprietarul
postului. Problema este ca nu am vrea sa ajungem la judecata, sa stam cu anii prin tribunale
si poate si pe intuneric. Inca o informatie: proprietarul postului a facut un contract de
comodat cu asociatia de proprietari (fara acceptul asociatiei de proprietari, asta-i alta
ilegalitate, dar nu face obiectul prezentei rugaminti), in care una din obligatiile asociatiei de
proprietari (comodatarul) este “sa suporte toate cheltuielile de folosinta ale racordului si
postului de transformare 20/0,4 kV, precum si orice alte cheltuieli rezultate din folosirea lor”.
Repet: acest post de transformare este folosit si de hotelul dezvoltatorului. Deci cu acest
contract de comodat el intra in legalitate (deoarece acum el da blocului energia, iar noi,
membrii asociatiei platim lumina separat catre el, ceea ce nu este legal), iar noua ne e teama
ca la un moment dat DE va spune ca postul de transformare trebuie recalibrat / redimensionat
/ re-nu-stiu-ce si ne costa 50000 RON, sau trebuie un alt post de transformare doar pentru
bloc, nu si pentru hotel si costa 100000 RON. Mai toti avem credite, de unde sa dam citeva
zeci de milioane / familie pentru asa ceva? Va rugam sa ne sfatuiti ce pasi sa urmam in scopul
incheierii de contracte individuale cu DE, deoarece daca stim exact ce pasi sa urmam, noi cred
ca vom putea sa-l determinam pe dezvoltator sa faca asa cum spunem. In cazul in care
trebuie sa denuntam contractul de comodat, ce demersuri sa facem? In cazul in care pastram
contractul, ce sa schimbam prin act aditional – cheltuielile sa fie in sarcina comodantului,
inclusiv pentru vicii ascunse ale postului (aproape in fiecare zi se intrerupe lumina)?
Multumim anticipat.
07/08/2013 la 21:58
Complicat!
V-as sfatui sa va adresati ANRE. OD nu are parghii sa rezolve situatia creata.
Proprietarul postului de transformare insa ar putea juca rolul unui operator de
distributie caz in care Dv aveti conditii sa incheiati contracte cu un furnizor de ee de
pe piata libera. Va trebui sa aveti prin intermediul furnizorului ales sau direct un
contract cu proprietarul instalatiilor de alimentare cu ee. Tariful de distributie ar
trebui sa fie aprobat de proprietarul instalatiilor de alimentare cu ee la ANRE
SGC
61. Moraru Valentin spune:

08/08/2013 la 12:12 | Răspunde
Buna ziua.
Multumim pentru raspuns.
E complicat ce mi-ati spus, dar intre-timp au aparut informatii noi si doar putin va mai retin.
Se pare ca proprietarul postului de transformare, dupa primirea avizului tehnic de racordare,
nu a mai platit cei 2 miliarde si ceva pentru incheierea contractului de racordare si pentru
racordarea blocului la reteaua electrica de distributie, dar as vrea sa fiu sigur 100% ca el nu a
facut contract de racordare, pentru a putea sa-l actionez in instanta (ATR are, l-am vazut,
acolo este si fisa de calcul a tarifului de racordare). Va rog sa-mi spuneti ce institutie sau
persoana sa intreb, cine este obligat sa-mi dea aceasta informatie, deci daca blocul in care
locuiesc si al carui membru in asociatia de proprietari sint, are sau nu contract de racordare
cu distribuitorul de energie electrica?
Multumim frumos.
08/08/2013 la 15:04
Informatia se afla la OD iar DV consider ca sunteti indreptatit sa o aflati. Va sugerez
sa o solicitati in scris
SGC
62. Claudiu spune:

05/02/2014 la 15:22 | Răspunde
Buna ziua, as avea o intrebare daca imi permiteti: Cum aleg valoarea prizei de pamant la un
PTAB 20/0.4 kV?
IP 30 specifica: “In cazul posturilor de transformare la care se foloseste in comun instalatia de
legare la pamant atat pentru partea de inalta tensiune cat si pentru partea de joasa tensiune,
se va realiza o priza artificiala a carei rezistenta va fi de maxim 10 ohmi si totodata trebuie sa
indeplineasca conditia ca rezistenta de dispersie rezultanta a sistemului constituit din
conductorul de nul ( partea de jt) si prizele de pamant legate cu acesta sa fie mai mica de 4
ohmi.”
In consecinta, in cazul de fata pot sa prevad o priza de pamant de cel mult 4 ohmi? sau
trebuie sa tin cont de cum este tratat neutrul in reteaua de MT din apropiere? (bobina,
rezistenta…)
05/02/2014 la 16:04
este necesar sa tii cont de modul de tratare a neutrului in statia de transformare
care va alimenta viitorul post de transformare
sgc
63. razvan spune:

13/05/2014 la 08:48 | Răspunde
Buna ziua
Am si eu o rugaminte – am nevoie de un transformator de 6/04kV dar pe viitor sa functioneze
la 20kV.
Intrebarea mea ar fi daca pot sa aleg un transformator de 20/0.4kV care sa functioneze la
6/0.4kV.
Ar fi ok?
Sau am nevoie de un transformator cu doua infasurari in primar solutie care ar fi mai scumpa?
Multumesc.
13/05/2014 la 09:48
Va propun sa inchiriati un trafo 6/0,4 kV si atunci cand va fi cazul sa va achizitionati
trafo pentru solutia finala 20/0.4 kV. Pentru inchiriere ati putea apela de exemplu la
OD din zona Dv
Este necesar ca postul de transformare sa aiba tensiunea nominala 20 kV si sa il
utilizati temporar la 6 kV. Un transformator cu 3 infasurari 20/6/0.4 kV este o
solutie posibila dar poate fi evitata cheltuirea inutila a unor bani!
Transformatoarele 20/0,4 si respectiv 6/0.4 kV nu pot fi utilizate unul in locul
celuilalt!
Succes!
SGC
Lasă un răspuns
The Kubrick Theme. Bloguieşte pe WordPress.com.

Intrări (RSS) şi Comentarii (RSS).

ADS BY OnlineBrowserAdvertising
AD OPTIONS
eriodicitatea masurarii instalatiei de impamantare (sau a prizei de pamant) este
dependenta de aplicatie, mai exact: priza de pamant pentru stalpi electrici,
cladirii, statii electrice etc. De altfel, si valoarea prizei de pamant minim admisa
difera de la un caz la altul (inclusiv nivele de tensiune). Pentru obiectivele sau
cladirile civile, verificarea prizei de pamant se face anual in baza PE116 si, daca
ne referim si la instalatia de paratrasnet, ar trebui consemnat normativul I20-
2000.
Executarea masuratorilor si incercarilor la transformatoarele si autotransformatoarele de putere
1. Domeniu de aplicare
Prezentele instructiuni se aplica la executarea mǎsurǎtorilor si incercarilor, asupra transformatoarelor si

autotransformatoarelor de putere cuprinse in gama;
-puteri; 10 – 400 MVA
-tensiuni; 0 – 245 KV
Executate de la o sursǎ independenta de tensiune, in cadrul Laboratorului de incercǎri Trafo I – SC ELEROM

SA ROMAN
Instructiunile sunt elaborate in comformitate cu STAS 1703/80 si Normativul de incercari si mǎsuratori la

echipamente si instalatii electrice “– PE 116/84.
Prezentele instructiuni se adreseaza si sunt obligatorii pentru personalul care dispune, pregateste sau
executǎmasuratorile si verificarile la trafo mari in cadrul Laboratorului de incercari TRAFO I
Fiecare membru al formatiei care executa aceste masuratori si incercari este obligat sǎ aplice intocmai
prevederile prezentei instructiuni si sǎ comunice imediat sefului direct toate abaterile pe care le constata .
Seful de laborator este obligat sa instruiasca si sa verifice personalul din subordine privind cunoasterea
prezentei instructiuni tehnice.
2 Conditii de personal
Autoritatea personalului cu drept de a efectua masuratori si incercari in sensul prezentei instructiuni se

va face in conformitate cu prevederile normativului PE 119/90.
Personalul care dispune , pregateste si executa masuratori si incercari in sensul

prezentei instructiuni trebuie sa indeplineasca conditiile impuse de normativul PE 119/90 .
Persoanele autorizate sa execute masuratori si incercari in baza prezentelor instructiuni sunt nominalizate
in anexa 1.
Numarul minim de persoane, cu grupele de autorizare, care pot efectua masuratorile si verificarile din
prezentele instructiuni vor fi specificate pentru fiecare proba in parte la “Masuri de protectia muncii specifice”.
Nu este permisa modificarea numarului minim si a grupelor de autorizare, precizate in ITI, a membrilor
formatiei de lucru.
3- Conditii organizatorice de aplicare
Conditiile organizatorice de aplicare a prezentei instructiuni sunt corespunzatoare cu “Norme de protectia

muncii pentru activitati in instalatiile electrice – PE 119/90”.
Masuratorile si incercarile in baza prezentelor instructiuni, se executa de catre echipe de lucru formate
dintr-un numar minim de personae care sa poata efectua probele in conditii corespunzǎtoare, fara pericol
de accidente.
Activitatea laboratorului trebuie organizata astfel incit sǎ asigure acoperirea tuturor activitatilor privind
masuratorile si incercarile stabilite a fi efectuate precum si repartizarea responsabilitatilor pe fiecare membru
din personalul existent.
Corespunzator mǎsurilor organizatorice de protectie a muncii sunt raspunzatoare direct privind pregatirea
si executarea de masuratori si incercari in baza prezentei ITI , urmatoarele personae :
- emitentul ;
- admitentul ;
- seful de lucrare ;
- executantii ;
Pentru executarea lucrǎrilor in baza prezentului ITI , masura organizatorica de indeplinire a formelor de
lucru se realizeaza prin consemnarea lucrarilor intr-un registru special destinat acestui scop , aflat la sediul
formatiei de lucru , de catre persoana care dispune executarea lucrarii ( seful de laborator ),notindu-se ;
- echipamentul la care urmeaza a se lucra
- forma de lucru : ITI , AS , DV
- numele sefului de lucrare si al membrilor formatiei de lucru ;
- perioada in care se executa lucrarea ;
- semnaturile persoanei care dispune executarea lucrarii si a sefului de lucrare;
Persoana care dispune executarea lucrarilor din , si in baza prezentului ITI trebuie sa aiba acest drept,
indeplinind conditiile de emitent si raspunde de :
a) necesitatea lucrarii:
b) dacǎ lucrarea dispusa se incadreaza in conditiile prevazute de ITI :

c) insǎrcinarea ca admitent a unei personae cu grupa de autorizare corespunzatoare:
d) insǎrcinarea ca sef de lucrare a unei personae cu grupa de autorizare prevazuta in ITI si verifica
daca aceasta este autorizata sa execute lucrarea in baza ei :
e) precizarea nominala a membrilor formatiei de lucru , autorizati sa execute lucrarea in baza ITI
respectiv ;
Admitentul la lucrǎrile care se executǎ in baza prezentului ITI rǎspunde de ;
a) luarea mǎsurilor tehnice de protectie a muncii necesare pentru realizarea zonei protejate , ce-i
revin;
b) verificarea mǎsurilor tehnice de protectie a muncii pe care le-a luat personal ;
c) luarea tuturor mǎsurilor tehnice de protectie a muncii necesare pentru realizarea zonei de lucru;
Obs. ;
Pentru standurile de incercǎri zona de lucru corespunde cu zona protejatǎ, respectiv spatiul ingradit cu
plasa de sirma de inaltime corespunzatoare prevederilor PE 119/1990.
d) verificarea grupei de autorizare a sefului de lucrare si dacǎ acesta are dreptul de a executa lucrarea
in baza ITI;
e) demonstrarea lipsei de tensiune;
f) transmiterea corectǎ a aprobǎrii de incepere a lucrǎrii si comunicǎrii privind terminarea lucrǎrii;
Seful de lucrare care executǎ lucrǎri dispuse in baza prezentului ITI rǎspunde de;
a) respectarea tuturor prevederilor prevazute in prezentul ITI;
b) componenta formatiei de lucru din punct de vedere numeric si calitativ ( privind grupa de autorizare
) si daca executantii sunt autorizati sa execute lucrarea in baza prezentului ITI;
c) demonstrarea lipsei de tensiune;
d) instructajul formatiei de lucru privind masurile de protectie a muncii , specifice zonei de lucru ;
e) controlul activitatii formatiei de lucru si supravegherea in timpul lucrului ;
Executantii de lucrare raspund de cunoasterea si aplicarea intocmai la lucrare a normelor de protectie a

muncii specifice , de respectarea delimitarii materiale a zonei de lucru, desfasurandu-si activitatea in limitele
zonei de lucru, de respectarea intocmai a prevederilor prezentei ITI, conform dispozitiilor sefului de lucrare.
Ei sunt obligati sǎ sesizeze imediat orice abatere de la prezenta ITI care pot conduce la accidente.
4. Conditii tehnice generale

Probele si incercarile din prezentele instructiuni se aplica transformatoarelor de putere, in special , si
transformatoarelor cu destinatie speciala , numai in masura in care ele sunt indicate in documentele tehnice
normative corespunzatoare.
Terminologia folosita corespunde STAS 10381/1-4 din 1976 si STAS 1703/80.
Fiecare transformator, dupa reparatie se supune unor probe si incercari, scopul acestora constand in
verificarea calitatiii reparatiei si parametrilor caracteristici;
Masuratori, probe si incercari asupra transformatoarelor se efectueaza in diferite etape ale procesului de
reparatie si anume;
1) localizarea defectiunilor in faza de constatare si stablire a lucrǎrilor de reparatie necesare ;
2) verificarea subansamblelor ( bobine , miez , comutator si altele) – masuratori informative ,

pentru stabilirea executiei corecte a acestora;
3) masurari si verificari informative ale partii active montate , dupa reparare , inainte de
introducerea la uscare;
4) supravegherea uscǎrii si mǎsurǎri asupra transformatorului in timpul uscǎrii ;
Observatie: Acestea fac obiectul unei instructiuni tehnice interne separate .
5) incercari si masurari finale asupra trnsformatorului incuvat si echipat cu

accesoriile proprii exceptind instalatiile de racire ( radiatoare + sistem de ventilatie )
Volumul masurǎtorilor, incercarilor, verificarilor, valorile de control, limitele si tolerantele

admise sunt stabilite de instructiunile si buletinele de fabrica iar in lipsa acestora , de PE 116/84 si
STAS 1703/80.
Probele se vor executa de regula, in succesiunea din prezenta instructiune, care corespunde cu
ordinea indicate in normativul PE 116/84.
La stabilirea ordinii probelor s-a luat in considerare frecventa mai mare a deteriorarilor de
izolatie. Pentru evitarea unor strapungeri ale izolatiei, verificarea izolatiei va incepe cu masurarile
nedistructive care pun in evidenta starea izolatiei si anume:
a) incercarea uleiului electroizolant;
b) masurarea rezistentei de izolatie a infasurarilor in ulei si determinarea coeficientului de

absorbtie;
c) mǎsurarea tangentei unghiului de pierderi dielectrice (tgδ) a izolatiei complexe a

infasurarilor;
Numai dupa efectuarea acestor probe care pun in evidenta starea de ansamblu a izolatiei
transformatorului (ulei si hartie electroizolanta) se trece la executia celorlalte probe, dupa cum
urmeaza:
d) masurarea rezistentei ohmice a infasurarilor;

e) masurarea raportului de transformare si verificarea grupei de conexiuni , probe care dau
informatii asupra integritatii infasurarilor transformatorului si miezului magnetic, apoi:
f) masurarea pierderilor si a curentului de mers in gol la tensiune redusa (400V-500V) si

nominala;
g) masurarea tensiunii de scurtcircuit si a pierderilor la sarcini redusa;
h) verificarea rigiditatii dielectrice cu tensiune sinusoidala marita de 50 Hz sau 150 Hz (

aplicata sau indusa );
i) incercarea izolatiei cu tensiune marita indusa trifazat de 50 Hz si incercarea la mers in

gol;
Observatie : dupa proba cu tensiune marita este obligatorie repetarea determinarii starii izolatiei R 60
,R60/R15.
Inainte de efectuarea incercarilor si masuratorilor , se verifica starea izolatiei externe ( izolatoare de

trecere , placi izolante de borne) care trebuie sa fie incercate si emis buletin de masuratori , iar suprafata
acestora sa fie curatata de praf si murdarie , in scopul micsorarii curentului de scurgere pe suprafata care
poate duce la rezultate eronate.
Dupa umplerea cu ulei , masuratorile cele nedistructive privind starea izolatiei se fac nu mai devreme
de 12 ore dupa terminarea umplerii la transformatoarele cu puterea peste 1600 Kva si tensiunea peste 35 Kv si
nu mai putin de 5 ore la celelalte transformatoare .
Timpul acesta este necesar pentru decantarea uleiului ( ceea ce impune aerisirea transformatorului prin
releul de gaze , prin suruburile de aerisire de la bornele izolatoarelor si prin membrana conservatorului , la cele
prevazute cu membrane ), pentru egalizarea temperaturilor uleiului si partii active a transformatorului .
Pentru efectuarea probelor trebuie ca temperatura sa fie de minim 10sC si in plus conditia ca umiditatea
atmosferica sa fie sub 75%.
Siguranta functionarii transformatorului depinde in special se calitatea si starea uleiului electroizolant,

de unde rezulta importanta controlului uleiului electroizolant inainte de umplerea transformatorului si dupa
umplerea lui, inainte de efectuarea oricaror alte masuratori si probe asupra transformatorului.
Deci, numai dupa eliberarea buletinului de masuratori , asupra uleiului electroizolant , de catre
laboratorul chimic , cu concluzia “ corespunde “ se poate trece la efectuarea incercarilor si probe din
prezentul ITI si in ordinea indicata
Alte conditii de efectuare a incercǎrilor , conform STAS 1703/7-80:
a) toate elementele componenete si accesoriile exterioare susceptibile sa influenteze functionarea

transformatorului in timpul incercarilor trebuie sa fie montate;
b) infasurarile cu prize trebuie sa fie legate la priza principala daca nu se specifica altfel in conditiile
de efectuare a incercarii respective sau intr-un document tehnic normative de produs;
c) pentru toate caracteristicile, in afara celor de izolatie, incercarile sunt bazate pe conditii nominale,
daca nu specifica altfel in conditiile de efectuare a incercarii respective;
d) la incercari curba tensiunii trebuie sa fie, practic, sinusoidala;
e) sistemul de tensiunin trebuie sa fie simetric;
f) Mǎsurarea curentului, tensiunii si puterii in cadrul verificarilor se va face cu aparate de masura si

cu transformatoare de masura avand clasa de precizie 0,5 sau mai buna, daca in cuprinsul
standardului nu se specifica altfel. Se admite folosirea wattmetrelor cu cosφ nominal mic, de clasa
de precizie 1.
g) Pentru masurarea temperaturii in diferite puncte ale transformatorului se folosesc termometre cu

Hg (in cazul cand in locurile de instalare a acestora nu exista campuri magnetice puternice care pot
induce in mercurul termometrelor curenti turbionari) sau termometre cu alcool.
5. Masuri de protectie a muncii la executarea de masuratori si incercari la transformatoare de

putere
Pregatirea locului de munca si executarea incercarilor la transformatoarele de putere se vor face in

conformitate cu “Normele de protectia muncii pentru activitati in instalatii electrice” cuprinse in PE
119/90, in vigoare.
Incercarile, la care este necesara alimentarea transformatorului dintr-o sursa independenta de

tensiune marita, se vor efectua conform indicatiilor din “Norme de protectia muncii la executarea de
lucrari de defectoscopie si de incercari cu tensiune marita” cuprinse in PE 119/90 capitolul 17.
In anexa II este data schita de amplasare a standului de incercari transforma- -toare mari
PRAM-1.
Instalatiile care se folosesc pentru incercari cu tensiune marita de la o sursa independenta, in

standul de incercari PRAM-1 indeplinesc conditiile impuse de normativul PE 119/90 astfel:
a) Standul este prevazut cu doua compartimente, separate prin ingradiri fixe, unul pentru
pupitrul de comanda (A) si celalalt pentru instalatiile de inalta tensiune (B);
b) Usile de acces in compartimentul de inalta tensiune sunt prevazute cu microintrerupatoare

de blocaj electric MBE, astfel ca instalatia nu poate fi pusa sub tensiune cand usile nu sunt
corect inchise, precum si cu semnalizare optica de avertizare SOA;
c) Carcasele metalice, ingradirile metalice fixe de protectie, pupitrele de comanda sunt legate
la pamant (LP). Deasemenea cuvele transformatoarelor si autotransformatoarelor trebuie
legate la pamant. Conductorul de legare la pamant va fi din cupru flexibil, cu sectiunea de
10 mm2 si se va racorda la electrodul de legare la pamant, sau la instalatia corespunzatoare
de legare la pamant.
d) Circuitul de alimentare este prevazut cu doua spatii de intrerupere, unul constituind

separarea vizibila (separator), iar al doilea de intrerupere rapida a alimentarii (IO);
e) Cele doua compartimente A si B, sunt astfel asezate incat in timpul reglajului tensiunii
standului de proba, efectuat de seful de lucrare ii permit acestuia sa supravegheze operatiile
de incercare, obiectivul de incercat si poate actiona prompt in caz de necessitate, prin
deconectarea sursei de alimentare;
f) Compartimentul cu instalatiile de inalta tensiune, in care se afla si echipamentul supus

incercarii este ingradit cu plasa de sarma. De asemenea sunt indeplinite conditiile:
- compartimentul in care se afla pupitrul de comanda este prevazut cu covor electroizolant;
- pe toate laturile ingradirilor, precum si pe usile de acces in standul de incercari sunt montate
indicatoare de securitate si avertizare;
- manetele, parghiile butoanele pupitrelor de comanda sunt prevazute cu inscriptii care indica
destinatia si felul comenzii;
Inainte de incercarea oricarei masuratori sau incercari in stand se va verifica functionarea tuturor
microintrerupatoarelor de blocare, a semnalizarilor si legaturilor la pamant. In figura I2 este data
schema electrica de principiu a standului.
Echipa de incercari este dotata cu o stanga de punere la pamant care in perioada de pregatire a
probei se va monta pe borna de inalta tensiune IT a sursei de IT. La terminarea unei incercari dupa
deconectare vizibila a instalatiei de alimentare a schemei de incercare de la reteaua de JT, stanga va fi
asezata pe borna de inalta tensiune, respective pe bornele incercate sau cele libere – nepuse la pamant,
de catre responsabilul de lucrare (care va purta manusi si cizme de cauciuc electroizolante); Acesta va
anunta intreaga echipa ca tensiunea inalta a fost deconectata si numai dupa aceea se poate trece la
demontarea montajului.
Personalul care urmeaza sǎ execute incercari cu tensiune marita de la o sursa independenta, trebuie
sa fie calificat si autorizat special pentru aceasta.
Lucrarile de masurari, incercǎri cu tensiune mǎita se pot executa de catre o singura persoana avand
grupa IV de autorizare, pe baza de ITI in cadrul standului de probe, daca echipamentul supus incercarii
se afla in acelasi perimetru ingradit cu echipamentul de inalta tensiune.
Incercǎrile si mǎsurǎrile asupra unor aparataje sau instalatii neaflate in exploatare se executa pe
baza de ITI.

Posturile

Încărcat de

Informații document

Titlu original

Drepturi de autor

Formate disponibile

Partajați acest document

Partajați sau inserați document

Opțiuni de partajare

Vi se pare util acest document?

Este necorespunzător acest conținut?

Drepturi de autor:

Formate disponibile

Posturile

Încărcat de

Drepturi de autor:

Formate disponibile

Posturile de transformare (numite în continuare PT ) mt/jt sunt parte componenta a retelelor de distributie

2.1 PT aerian (PTA) montat pe stâlp

De regula vor fi montate transformatoare de ulei trifazate mt / 0,4 kV în execuţie

3.2 Grupe de conexiuni

4 Protectia transformatoarelor si a circuitelor jt din PT

4.1 Protectia transformatoarelor

5.1 Cutii de distribuţie (CD) pentru PTA pe stâlp

5.2 Tablouri de distribuţie jt în PT in cabina (PTCZ, PTAM, PTAB)

o similar CD a PTA conform 5.1

Echipamentul de monitorizare a parametilor de calitate a energiei electrice trebuie sa asigure urmatoarele

o inregistrarea valorilor medii, maxime şi minime ale U, I, P, Q în memorie circulară

8.1 Modalitatea de conectare PT la LEA mt

o Conductoare OlAl cu sectiune de minim 50 mm2.

o Conductoare torsadate mt pentru linii aeriene.

9.1 Protecţie împotriva tensiunii periculoase de atingere indirecta

Proiectantul va obţine in numele Operator Distributie si va include in documentatie:

About these ads

LES mt cerinte tehniceIn ". LES 20 kV"

PTA cu racord in LES 20 kVIn ". Posturi de transformare"

Etichete: ANRE, autorizare electricieni, Basescu, CDD, cleme pt legaturi

98 Răspunsuri la “Posturi de transformare cerinte tehnice” r r

1. Bonta Florica spune:

Am facut demersurile pentru a fi racordati la energie electica de la un p.t.a la electrica Oradea

imobile din anii 1983 pina in 2006 Va multumesc.

Este posibil sa fie proprietatea terilor. Exista posibilitatea de a fi subconsumator al

racordare. Exista contract cadru elaborat de ANRE pt relatia dintre consumatori si

Daca nu rezolvi mai vorbim!

3. Bonta Florica spune:

accesul potrivit ANR? VA MULTUMESC sper sa ma fac inteleasa.

1 vorbim de un ag economic si nu de un cons casnic. Da?

2 Cine a cumparat satia de biogaz? Firma ta pt care cauti solutie de racordare?

3 In momentul cumpararii de la AVAS respectiva statie era racordardata la reteaua electrica

4 deja nu mai inteleg care e ideea un moua vanzare

5 apare in ecuatie o retea 20 kV care iarasi nu inteleg ce e cu ea.

solicitati alimentare cu ee atunci electrica obligatoriu este sa va ofere o solutie de racordare

nu sunt se fac pe banii solicitantului.

Insista si in relatia cu OD si in a-mi explica conjunctura.

5. Bonta Florica spune:

partea lu electrica este ca nu facem dovada certa a dreptului de proprietate asupra

6. Incze Andras spune:

alocate pentru lucrare este mult sau putin ?

8. Incze Andras spune:

Mda, noroc ca nu trebuia sa stau acasa si sa holbez la monitorul negru :D

bazaitul de 100 Hz + armonici pari.

contracronometru un pic. De as fi avut vreme as fi facut si cateva poze acolo.

masuratori de sarcina si tensiune. Asta la fata locului.

10. Incze Andras spune:

ca maine nu va fi iar pauza de tensiune…

11. stoianconstantin spune:

ani nu s-a mai intrerupt alimentarea cu ee pt schimbare trafo!

12. Incze Andras spune:

cam deplasat de la subiect.

Referitor la masuratorile PRAM, sunt obligatorii si trebuie sa existe buletinele de masura in

13. Incze Andras spune:

sol-consola cablul are traseu aproximativ paralel cu cablul de coborare al paratraznetului.

Situatia este mai complexa, dar deocamdata ma limitez numai la asta.

14. stoianconstantin spune:

protectia LEA mt (vorbim si aici de descarcatoare evident corespunzatoare tensiunii Lmt)

15. Incze Andras spune:

STA ? (Restul o sa plasez la supratensiuni.)

16. stoianconstantin spune:

barele Posturilor nu se monteaza descarcatoare. Cel putin nu in solutie standard.

17. velles2003 spune:
