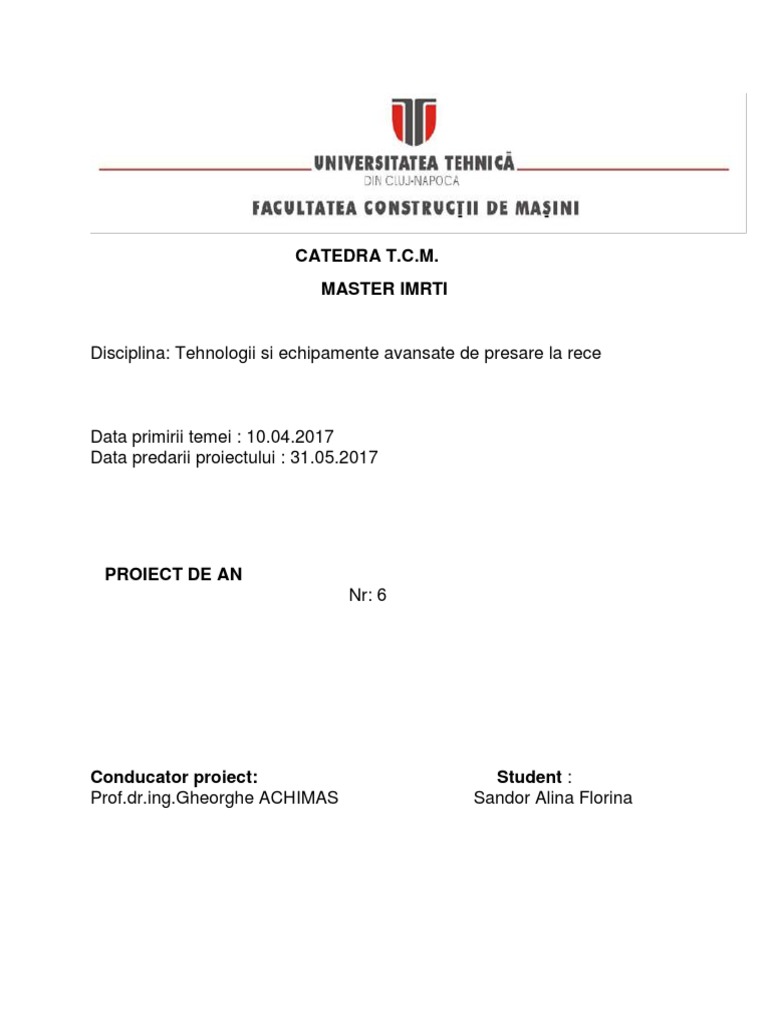

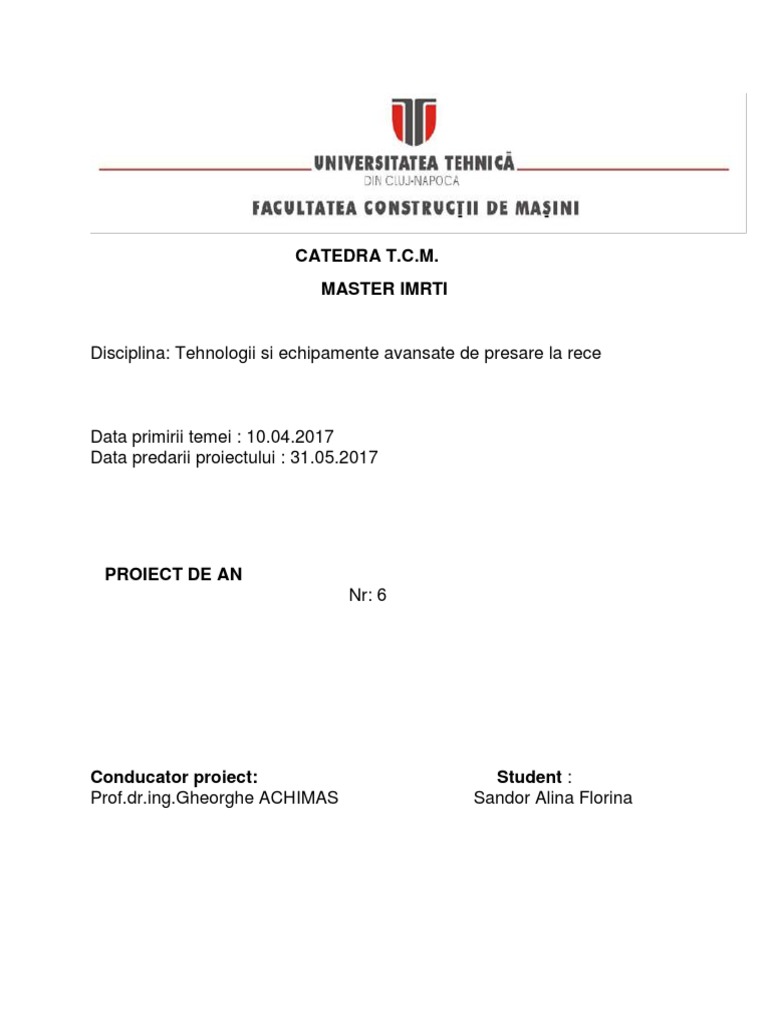

MASTER IMRTI
PROIECT DE AN
Nr: 6
Tema proiectului :
2
I. Tema proiectului
I.1. Procesul tehnologic de prelucrare la rece
Presarea la rece a metalelor reprezinta un procedeu tehnologic cu
larga raspandire in industria moderna, care alaturi de aschiere si
procedeele tehnologice neconventionale contureaza domeniul prelucrarilor
la rece. Stantarea va avea intotdeauna un mare avantaj la capitolul
productivitate atunci cand e vorba de repere metalice care necesita multe
gauriri sau deformari. Cu ajutorul sculelor dedicate, pot fi efectuate o gama
foarte larga de operatiuni precum decupare, ambutisare, extrudare, filetare,
marcare. Totodata, se pot executa scule speciale customizate in functie de
cerintele proiectului.
I.1.1. Particularitatile caracteristice ale procedeului de presare la rece
sunt:
- utilaj constituit din diverse tipuri de prese sau masini speciale adecvate
efectuarii prelucrarilor de presare ;
- scule specifice, printre care locul cel mai important il ocupa stantele care
provoca taierea si matritele care produc deformarea plastica sau
taierea+deformari plastice ale semifabricatelor ;
3
Sub raport tehnic, principalele avantaje care se obtin sunt
urmatoarele :
4
Functie de natura prelucrarii distingem :
5
I.3. Desenul de executie pentru un reper din stanta
6
II. Etapele realizarii proiectului
II.A. Dezvoltarea competitiva a produsului
7
foarfeca de debitat burgiu de gaurire
Fig.2
8
este mare, datorită formei lor stabilite la proiectare. Productivitatea utilajelor
de presare este ridicată, iar deservirea acestora este simplă, necesitând
muncitori cu calificare inferioară. În consecinţă, manopera aferentă
prelucrării pieselor prin presare la rece este scăzută.
Timpul pe operaţie, la piesele mari, este de ordinul secundelor, iar la
piesele mici, de ordinul fracţiunilor de secundă. Pentru ca prelucrarea
pieselor prin presare la rece să decurgă în bune condiţii, este necesar să
se acorde o mare atenţie soluţionării problemelor tehnice complexe
referitoare la pregătirea fabricaţiei. În acest scop, se va urmări ca piesele
proiectate să aibă o formă raţională şi tehnologică, pentru a se putea
realiza în condiţii cît mai economice. Materialul prevăzut pentru executarea
unor piese date trebuie să aibă proprietăţi tehnologice şi mecanice
corespunzătoare realizării procesului de deformare şi a asigurării
durabilităţii necesare pieselor obţinute.
Presarea la rece este specifică producţiei de serie mare şi de masă.
Numai un asemenea volum de producţie justifică, din punct de vedere
economic, utilizarea dispozitivelor speciale de presare. De obicei, piesele
obţinute prin presare la rece, în special obiectele de larg consum, se
fabrică în zeci şi chiar sute de milioane de bucăţi anual.
Domeniul de aplicare a prelucrării mecanice prin presare la rece s-a
extins şi la piesele cu gabarit mare. Sa execută piese din material feros din
ce in ce mai gros, se decupează piese din tablă cu grosimea pînă la 20...25
mm, se fac perforări în materiale cu grosimea până la 30...35 mm,
ambuţişări din semifabricate cu grosimea până la 35...40 mm şi se
prelucrează piese prin îndoire din semifabricate cu grosimea până la
90...100 mm.
10
Cotele sunt libere cu tolerante ms, piesa neavand nici o baza
functionala.
Bazele de cotare nu sunt determinate de vreun rol functional.
II.C.2. Propunerea unor modificari daca este cazul a formei si/sau
dimensiunilor piesei in vederea sporirii posibilitatilor tehnologice de
prelucrare .
11
II.C.5. Stabilirea numarului si succesiunii operatiilor (fazelor) necesare
pentru obtinerea piesei precum si a dimensiunilor intermediare .
Dimensiunile peretilor care sunt mici comparativ cu grosimea
materialului, nu permit realizarea piesei stantare simultana sau in 2-3 pasi.
Deci succesiunea operatiilor va fi :
- debitare fasii;
- perforare Ø2,2;
- perforare Ø1,5;
- decupare contur.
Var I :
Op 1 – debitare fasii
- ghilotina
Op 2 –operatii succesive
- stanta combinata 3 pasi
(perforare Ø2.2+perforare Ø2.2+perforare Ø1,5+decupare contur)
Var II:
Op 1 – pregatire rola tabla
- alimentator automat
Op 2 – operatii successive
- stanta combinata 3 pasi
(perforare Ø2.2+perforare Ø1,5+decupare contur)
12
Seria de fabricatie: 100.000 buc/an
(226 zile ; 21,9 ore/zi) cantitatea de realizat : 20,2 buc/ora
443 buc/zi 2,96 min/buc 177 sec/buc
Comparare variante pentru realizare 443 buc/zi(78441 s)
Var I: Op 1 – 0.6 s/buc
● 1 ghilotina
Op 2 – 3 s/buc
● presa cu excentric 40 tf---avans manual
3.6 s/buc
● 1 operator deservire
13
Amortizare investitie – cost piesa
A
I n.M ; I = investitie ; M = manopera ; n = nr ani.
n 100000
Op 1 – Cutite de ghilotina;
14
poanson Ø 2.2-1buc-pachet superior;
poanson Ø 1,5-1buc-pachet superior;
poanson decupare-1buc-pachet superior;
Forta de taiere:
F= L·g·τ τ = 40 daN/mm2 pt OL37
L=(2.1+10)x2+30+(πx2.2-2.1)+πx2+πx2+(1.7πx14+8+πx3/4+1.27x2-
2.1)
F = 230,1 · 1,2 · 40 = 11044 daN
Forta de calcul: Fc = 1,3 · F=14358 daN;
Forta de impingere piesa in pl. de taiere:
Fimp = Kimp · F · n = 0,07 · 11044 · 3 = 2319 daN; n=h/g=3/1≈3;
Forta de scoatere semifabricat de pe poanson :
Fsc = Ksc · F = 0.04 ∙ 11044= 441 [daN]
Forta totala presa : F = 14358 + 2319 + 441 =17118 [daN]
F g
Lucrul mecanic : A J
1000
λ = 0,75 ….0.65.... 0,55
g=1
F = 17118 daN = 171180 [N]
A = 171,80 [J]
a0 A n
Puterea : P W
60
15
a0 = 1,1 …. 1,4
n = 150 (curse duble/minut)
η = 0,5 0,7
F1 X 1 F2 X 2 F3 X 3 F4 X 4 F5 X 5 F6 X 6 L1 X 1 L2 X 2 L3 X 3 L4 X 4 L5 X 5 L6 X 6
X
F1 F2 F3 F4 F5 F6 L1 L2 L3 L4 L5 L6
F1Y1 F2Y2 F3Y3 F4Y4 F5Y5 F6Y6 L1Y1 L2Y2 L3Y3 L4Y4 L5Y5 L6Y6
Y
F1 F2 F3 F4 F5 F6 L1 L2 L3 L4 L5 L6
16
II.C.13. Proiectarea unei matrite (stante) combinate, reprezentativa pentru
procesul tehnologic.
22
Fimp = Kimp · F · n = 0,07 ∙238,3 ∙ 3 = 50 daN; Amin= 3,14mm2
4
daN
; c 261,4 270 (material K100, duritate 62 HRC)
mm 2
17
-se va verifica coada poansonului de Ø6 (poanson
incastrat/ghidat la capete)
l 2 l 2l 2 2 l 2 2 27,5
lf ; l=27,5 mm; d=6 mm; f 13
2 imin I min d 6
Amin
daN
< 0 =55 ; f 100 0,54 100 0,54 13 92,98 ;
mm 2
Fc 820,8 daN
c 29
A 28.26 mm2
f
c= =3,2 ; c> c af =3 (pt otel aliat de scule) BUN
c
3 Fi Fk K a
i
4b H 2
H = 48 m – gros. Placii
Ftotal
Fi = Fk= 2 ; b = 90; a = 80
18
Dpl = (2.2+0.08 + 0,25 · 0,63)+0,03 = 2.43+0,03
- diametru poanson
dp = (D + 0,25T)-Tp
Tp = 0,02 ; T = 0,63
dp = (2.2 + 0,25 · 0,63)-0,02 = 2.357-0,02 diametru tipizat dp
0.009
= 2.357 0.004
19
II.C.14. Normarea tehnica a procesului tehnologic (seria de fabricatie:
100.000 buc/an).
T pi
1. Norma de timp N T TOP Tdl Tin
no
Tu
20
0,75
ta4 = = 0,0075
100
0,8
ta5 = = 0,008
100
0,6
ta6 = = 0,006
100
K1 = 1,12
NT 0,08 min
2.Costul manoperei
Sp S r T pi
0.078
7 11 22
C man Tu 0.0096 Ron / buc
60 60 no 60 60 8334
Sp = 7 Ron/ora
Sr = 11 Ron/ora
3.Costul regiei totale
R 350
C r C man 0,0096 0,034 Ron / buc
100 100
R = 350 – 370% - regia sectiei presaj
21
4. Amortizarea presei si ghilotinei:
V p Ap
Cap
n
1. Amortizarea stantei:
k Vs
Cas k=1
n
Vs ≈8000 x 4,3=34400 Ron
1 34400
C as 0,344 Ron / buc
100000
C = 0.83 + 0,0096 + 0,034 + 1,49 + 0,344 = 2,7 Ron/buc
22
II.C.17. Protectia mediului
Generalitati
Mediul înconjurător reprezintă un element esenţial al existenţei
umane, fiind rezultatul interacţiunii dintre elementele naturale: sol, aer,
apă, climă, biosferă, cu elemente rezultate din activitatea umană. Toate
acestea influenţează condiţiile existenţiale şi posibilităţile de dezvoltare
viitoare a societăţii, drept urmare, protecţia mediului este o prioritate atât la
nivelul României, cât şi la scară globală.
În prezent, ca urmare a exploziei demografice şi a dezvoltării fără
precedent a tuturor ramurilor de activitate, necesarul de materie primă şi
energie pentru producţia de bunuri a crescut mult, iar exploatarea intensă a
resurselor naturale relevă, tot mai evident, un dezechilibru ecologic,
impunând găsirea unor soluţii pentru ameliorarea acestei situaţii, în
condiţiile unei dezvoltării durabile.
Dezvoltarea economica si impactul asupra mediului
Industria reprezintă sectorul economic cu cea mai mare contribuţie la
poluarea mediului, prin cantitatea mare de poluanţi gazoşi, solizi şi lichizi
eliminată în aer, apǎ şi sol.
Scopul sistemului integrat este implementarea unor măsuri de prevenire
sau de reducere a emisiilor în atmosferă, apă şi sol, inclusiv a măsurilor
privind managementul deşeurilor, pentru atingerea unui înalt nivel de
protecţie a mediului ca un întreg. În acest sens este necesară
reglementarea şi controlul integrat al acestor activităţi astfel încât să se
asigure respectarea legislaţiei în domeniul protecţiei mediului şi a
principiilor dezvoltării durabile.
Impactul sectorului industrial asupra factorului de mediu aer se
datorează:
23
- emisiilor atmosferice de gaze şi pulberi rezultate din procesele
tehnologice şi de producţie;
- pulberilor şi gazelor provenite din procesele de ardere.
Impactul sectorului industrial asupra factorului de mediu apă se
datorează:
-evacuării apelor uzate industriale insuficient epurate şi/sau ape pluviale
contaminate evacuate în emisari şi reţele de canalizare;
- poluării apelor de suprafaţă şi subterane cu produse petroliere;
- poluării accidentale cu produse petroliere datorită inundaţiilor;
- consumurilor de apă în scopuri industriale, nefiind asigurate şi
implementate suficiente măsuri de creştere a eficienţei recirculării apei.
Impactul sectorului industrial asupra factorului de mediu sol
se datorează:
- poluării terenurilor datorită depozitării necorespunzătoare de substanţe
chimice şi deşeuri de orice natură;
- producerii de deşeuri şi existenţei depozitelor de deşeuri industriale;
- poluării solurilor cu produse petroliere;
- producerii de deşeuri periculoase (şlamuri petroliere)
Principalele ramuri industriale cu impact semnificativ sunt: industria
energetică; industria metalurgică (feroasă şi neferoasă); industria
materialelor de construcţii; industria chimică; industria alimentară; creşterea
intensiva a animalelor; industria constructoare de maşini; industria uşoară.
Strategia industrială de dezvoltare durabilă vizează stimularea
competitivităţii având ca rezultat creşterea economică stabilă, de durată şi
protecţia mediului.
24
Deseuri
Deşeurile sunt acele substanţe sau obiecte de care deţinătorul se
debarasează, are intenţia sau obligaţia de a se debarasa. În general,
deşeurile reprezintă ultima etapă din ciclul de viaţă al unui produs
(intervalul de timp între data de fabricaţie a produsului şi data când acesta
devine deşeu).Depozitarea deşeurilor pe sol fără respectarea unor cerinţe
minime, evacuarea în cursurile de apă şi arderea necontrolată a acestora
reprezintă o serie de riscuri majore atât pentru mediul ambiant cât şi pentru
sănătatea populaţiei.De aceea, legislaţia europeană transpusă prin actele
normative naţionale a impus o nouă abordare a problematicii deşeurilor,
plecând de la necesitatea de a economisi resursele naturale, de a reduce
costurile de gestionare şi de a găsi soluţii eficiente în procesul de
diminuare a impactului asupra mediului produs de deşeuri. Gestionarea
deşeurilor cuprinde toate activităţile de colectare, transport, tratare,
valorificare şi eliminare a deşeurilor, inclusiv monitorizarea acestor operaţii
şi monitorizarea depozitelor de deşeuri după închiderea lor.
Deseul rezultat din procesul de presare reper studiat este tabla de
otel ce se depoziteaza in container metalic si se preda la firma specializata
de colectare deseu, completand formularul de livrare.
25
ANEXA 1
26
27
28
29
D. Bibliografie
31
