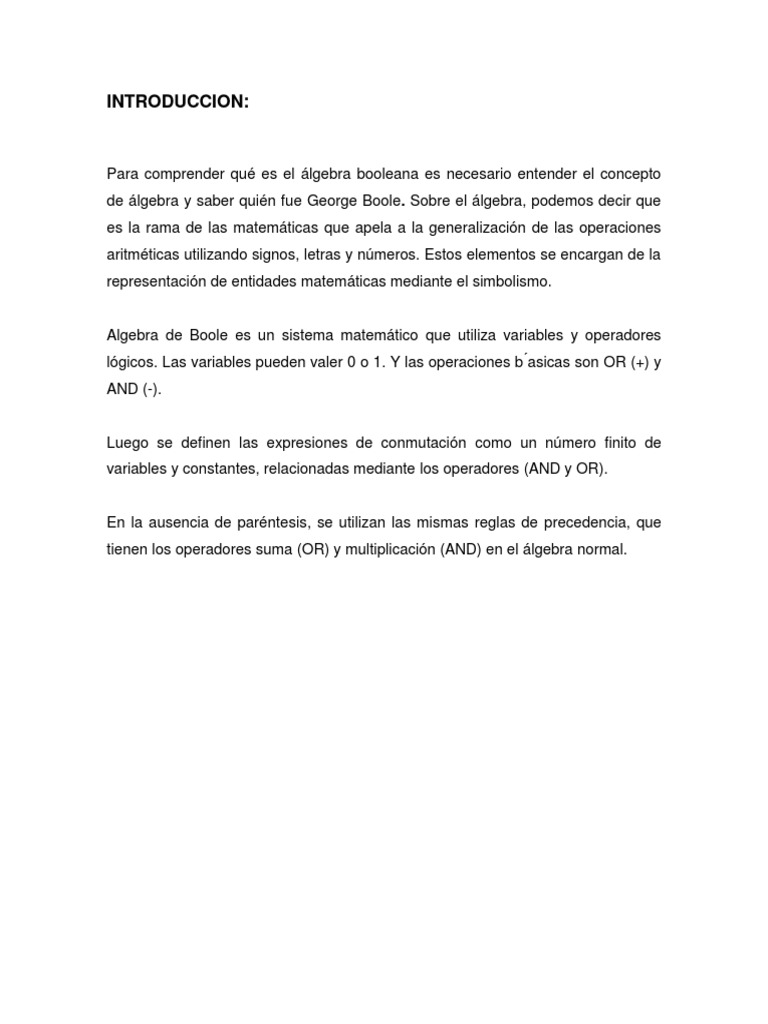

INTRODUCCION:

Para comprender qué es el álgebra booleana es necesario entender el concepto


de álgebra y saber quién fue George Boole. Sobre el álgebra, podemos decir que
es la rama de las matemáticas que apela a la generalización de las operaciones
aritméticas utilizando signos, letras y números. Estos elementos se encargan de la
representación de entidades matemáticas mediante el simbolismo.

Algebra de Boole es un sistema matemático que utiliza variables y operadores


lógicos. Las variables pueden valer 0 o 1. Y las operaciones b ́asicas son OR (+) y
AND (-).

Luego se definen las expresiones de conmutación como un número finito de


variables y constantes, relacionadas mediante los operadores (AND y OR).

En la ausencia de paréntesis, se utilizan las mismas reglas de precedencia, que


tienen los operadores suma (OR) y multiplicación (AND) en el álgebra normal.
OBJETIVOS GENERALES:

Que el alumno sea capaz de:

 Conocer herramientas y técnicas para resolver una tabla de verdad atreves


de algebra de Boole.

 Resolver problemas de algebra de Boole.

 Que el alumno aprenda a utilizar adecuadamente las diferentes leyes de


Boole
DESARROLLO DEL TEMA:
El británico George Boole (1815-1864), por su parte, fue un destacado matemático
que está considerado como uno de los pioneros en el desarrollo de las ciencias de
la computación. Sus aportes teóricos dieron lugar a la especialización que se
conoce como álgebra de Boole o álgebra booleana.

El británico George Boole (1815-1864), por su parte, fue un destacado matemático


que está considerado como uno de los pioneros en el desarrollo de las ciencias de
la computación. Sus aportes teóricos dieron lugar a la especialización que se
conoce como álgebra de Boole o álgebra booleana.

Es más, incluso se le atribuye a este matemático y lógico británico ser el padre de


lo que son los operadores lógicos simbólicos. Por eso, para muchos especialistas,
sin lugar a dudas, gracias a ello hoy se puedan realizar todo tipo de operaciones
lógicas, sí gracias a elementos de tipo simbólico.

Boole propuso un esquema o sistema para la expresión simplificada de problemas


lógicos a través de dos estados (falso o verdadero) mediante un procedimiento
matemático. A esta estructura se la denomina álgebra booleana.

A través del sistema ideado por Boole, se utilizan símbolos para el desarrollo de
las operaciones lógicas “SI”, “NO”, “O” e “Y” (o “YES”, “NOT”, “OR” e “IF” en
inglés), que de este modo pueden esquematizarse. Este es uno de los pilares de
la aritmética computacional y de la electrónica.

Puede decirse que el álgebra booleana apela a nociones algebraicas para el


tratamiento de enunciados de la lógica proposicional. Las operaciones más
habituales son las binarias, que requieren de dos argumentos. Se llama
conjunción lógica al resultado verdadero que se obtiene cuando los dos
enunciados son verdaderos: si A es verdadero y B es verdadero, la conjunción de
A y B será verdadera.

Además de todo lo expuesto, podemos señalar que también se realizan otras


operaciones tales como las siguientes:
-Operaciones nularias, donde cobran protagonismo tanto la contradicción como la
tautología. Podemos establecer que las mismas se caracterizan por el hecho de
que vienen a devolver un valor sin necesidad de que exista ningún tipo de
argumentos.

-Operaciones unarias. Estas otras son las que vienen a definirse por el hecho de
que necesitan un único argumento para presentar un resultado. Además de esto
también hay que subrayar que pueden ser de dos tipos: de negación o de
identidad.

No menos importante es conocer otra serie de aspectos relevantes acerca de la


algebra booleana, entre los que podemos destacar los siguientes:

-Las operaciones tienen que realizarse siguiendo una jerarquía, ya que es la


manera de que puedan dar el resultado correcto. Con esto nos referimos a que,
por ejemplo, si hay paréntesis se debe resolver primero lo que hay dentro de esos
y luego continuar realizando la operación hacia “fuera”.
-En el caso de que existan varias operaciones con la misma jerarquía, tanto si se
acometen de izquierda a derecha como de derecha a izquierda el resultado será
idéntico.

́ lgebra de Boole se cumplen las siguientes Leyes:


En el a

1) Conmutatividad:
𝑋+𝑌 =𝑌+𝑋
𝑋∗𝑌 = 𝑌∗𝑋

2) Asociatividad:

𝑋 + (𝑌 ∗ 𝑍) = (𝑌 + 𝑋) + 𝑍
𝑋 ∗ (𝑌 ∗ 𝑍) = (𝑌 ∗ 𝑋) ∗ 𝑍
3) Distributividad:
𝑋 + (𝑌 ∗ 𝑍) = (𝑌 + 𝑋) ∗ (𝑋 + 𝑍)

𝑋 ∗ (𝑌 + 𝑍) = (𝑌 ∗ 𝑋) + (𝑍 ∗ 𝑋)

4) Elementos Neutros (Identidad)

𝑋+0=𝑋

𝑋∗1=𝑋

5) Complemento:
𝑋 + 𝑋̅ = 1
𝑋 ∗ 𝑋̅ = 0

6) Dominación:
𝑋+1=1 𝑋∗0=0

7) Idempotencia:
𝑋+𝑋 =𝑋
𝑋∗𝑋 =𝑋

8) Doble complemento
𝑋̿ = 𝑋

9) Absorción:
𝑋+𝑋∗𝑌 =𝑋
𝑋 ∗ (𝑋 + 𝑌) = 𝑋

10) DeMorgan
̅̅̅̅̅̅̅
𝐴 ∗ 𝐵 = 𝐴̅ + 𝐵̅
̅̅̅̅̅̅̅̅
𝐴 + 𝐵 = 𝐴̅ ∗ 𝐵̅
Algebra de Boole

A B C F 𝐹1 = 𝐴̅𝐵̅𝐶̅ + 𝐴̅𝐵𝐶̅ + 𝐴𝐵̅𝐶̅ + 𝐴𝐵𝐶̅ + 𝐴𝐵𝐶


0 0 0 1 𝐹 = 𝐴̅𝐶̅ (𝐵̅ + 𝐵) + 𝐴𝐶̅ (𝐵̅ + 𝐵) + 𝐴𝐵𝐶
0 0 1 0
0 1 0 1 𝐹 = 𝐴̅𝐶̅ + 𝐴𝐶̅ + 𝐴𝐵𝐶
0 1 1 0
𝐹 = 𝐴̅𝐶̅ + 𝐴(𝐶̅ + 𝐵𝐶)
1 0 0 1
1 0 1 0 𝐹 = 𝐴̅𝐶̅ + 𝐴(𝐶̅ + 𝐵)(𝐶̅ + 𝐶)
1 1 0 1
𝐹 = 𝐴̅𝐶̅ + 𝐴𝐵 + 𝐴𝐶̅
1 1 1 1
𝐹 = 𝐶̅ (𝐴̅ + 𝐴) + 𝐴𝐵
𝐹 = 𝐶̅ + 𝐴𝐵 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
A B C F 𝐹2 = 𝐴̅𝐵𝐶̅ + 𝐴̅𝐵𝐶 + 𝐴𝐵̅𝐶 + 𝐴𝐵𝐶̅
0 0 0 0
𝐹 = 𝐴̅𝐵(𝐶̅ + 𝐵) + 𝐴𝐵̅𝐶 + 𝐴𝐵𝐶̅
0 0 1 0
0 1 0 1 𝐹 = 𝐴̅𝐵 + 𝐴𝐵̅𝐶 + 𝐴𝐵𝐶̅
0 1 1 1
1 0 0 0 𝐹 = 𝐵(𝐴̅ + 𝐴𝐶̅ ) + 𝐴𝐵̅𝐶
1 0 1 1
𝐹 = 𝐵(𝐴̅ + 𝐴)(𝐴̅ + 𝐶̅ )𝐴𝐵̅𝐶
1 1 0 1
1 1 1 0 𝐹 = 𝐵𝐴̅ + 𝐵𝐶̅ + 𝐴𝐵̅𝐶 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
A B C F 𝐹3 = 𝐴̅𝐵̅𝐶̅ + 𝐴̅𝐵𝐶̅ + 𝐴𝐵̅𝐶̅ + 𝐴𝐵𝐶
0 0 0 1
𝐹 = 𝐴̅𝐶̅ (𝐵̅ + 𝐵) + 𝐴𝐵̅𝐶̅ + 𝐴𝐵𝐶
0 0 1 0
0 1 0 1 𝐹 = 𝐴̅𝐶̅ + 𝐴𝐵̅𝐶̅ + 𝐴𝐵𝐶
0 1 1 0
1 0 0 1 𝐹 = 𝐶̅ (𝐴̅ + 𝐴𝐵̅) + 𝐴𝐵𝐶
1 0 1 0
𝐹 = 𝐶̅ (𝐴̅ + 𝐴)(𝐴̅ + 𝐵̅) + 𝐴𝐵𝐶
1 1 0 0
1 1 1 1 𝐹 = 𝐶̅ 𝐴̅ + 𝐵̅𝐶̅ + 𝐴𝐵𝐶 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
A B C F 𝐹4 = 𝐴̅𝐵𝐶̅ + 𝐴̅𝐵𝐶 + 𝐴𝐵̅ 𝐶̅ + 𝐴𝐵𝐶̅
0 0 0 0
𝐹 = 𝐴𝐶̅ (𝐵̅ + 𝐵) + 𝐴̅𝐵(𝐶̅ + 𝐶)
0 0 1 0
0 1 0 1 𝐹 = 𝐴𝐶̅ + 𝐴̅𝐵 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
0 1 1 1
1 0 0 1
1 0 1 0
1 1 0 1
1 1 1 0
A B C F 𝐹5 = 𝐴̅𝐵̅𝐶̅ + 𝐴̅𝐵̅𝐶 + 𝐴̅𝐵𝐶̅ + 𝐴𝐵𝐶
0 0 0 1
𝐹 = 𝐴̅𝐵̅(𝐶̅ + 𝐶) + 𝐴̅𝐵𝐶̅ + 𝐴𝐵𝐶
0 0 1 1
0 1 0 1 𝐹 = 𝐴̅𝐵̅ + 𝐴̅𝐵𝐶̅ + 𝐴𝐵𝐶
0 1 1 0
1 0 0 0 𝐹 = 𝐴̅(𝐵̅ + 𝐵𝐶̅ ) + 𝐴𝐵𝐶
1 0 1 0
𝐹 = 𝐴̅(𝐵̅ + 𝐵)(𝐵̅ + 𝐶̅ ) + 𝐴𝐵𝐶
1 1 0 0
1 1 1 1 𝐹 = 𝐴̅𝐵̅ + 𝐴̅𝐶̅ + 𝐴𝐵𝐶 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
A B C F 𝐹6 = 𝐴̅𝐵̅𝐶̅ + 𝐴̅𝐵𝐶̅ + 𝐴𝐵̅𝐶̅
0 0 0 1
𝐹 = 𝐵̅𝐶̅ (𝐴̅ + 𝐴) + 𝐴̅𝐵𝐶̅
0 0 1 0
0 1 0 1 𝐹 = 𝐵̅𝐶̅ + 𝐴̅𝐵𝐶̅
0 1 1 0
1 0 0 1 𝐹 = 𝐶̅ (𝐵̅ + 𝐴̅𝐵)
1 0 1 0
𝐹 = 𝐶̅ (𝐵̅ + 𝐴̅)(𝐵̅ + 𝐵)
1 1 0 0
1 1 1 0 𝐹 = 𝐶̅ 𝐵̅ + 𝐶̅ 𝐴̅ 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
A B C F 𝐹7 = 𝐴̅𝐵̅𝐶̅ + 𝐴̅𝐵 𝐶̅ + 𝐴̅𝐵̅𝐶 + 𝐴𝐵𝐶̅ + 𝐴𝐵𝐶
0 0 0 1
𝐹 = 𝐴̅𝐶̅ (𝐵̅ + 𝐵) + 𝐴𝐶(𝐵̅ + 𝐵) + 𝐴𝐵𝐶̅
0 0 1 0
0 1 0 1 𝐹 = 𝐴̅𝐶̅ + 𝐴𝐶 + 𝐴𝐵𝐶̅
0 1 1 0
1 0 0 0 𝐹 = 𝐴̅𝐶̅ + 𝐴(𝐶 + 𝐵𝐶̅ )
1 0 1 1
𝐹 = 𝐴̅𝐶̅ + 𝐴(𝐶 + 𝐵)(𝐶 + 𝐶̅ )
1 1 0 1
1 1 1 1 𝐹 = 𝐴̅𝐶̅ + 𝐴𝐶 + 𝐴𝐵 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
A B C F 𝐹8 = 𝐴𝐵̅𝐶̅ + 𝐴𝐵̅𝐶 + +𝐴𝐵𝐶̅ + 𝐴𝐵𝐶
0 0 0 0
𝐹 = 𝐴𝐵̅(𝐶̅ + 𝐶) + 𝐴𝐵(𝐶̅ + 𝐶)
0 0 1 0
0 1 0 0 𝐹 = 𝐴𝐵̅ + 𝐴𝐵
0 1 1 0
1 0 0 1 𝐹 = 𝐴(𝐵̅ + 𝐵)
1 0 1 1
𝐹=𝐴 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
1 1 0 1
1 1 1 1
A B C F 𝐹9 = 𝐴̅𝐵̅𝐶̅ + 𝐴̅𝐵̅ 𝐶 + 𝐴̅𝐵𝐶̅ + 𝐴𝐵𝐶̅ + 𝐴𝐵𝐶
0 0 0 1
𝐹 = 𝐴̅𝐵̅(𝐶̅ + 𝐶) + 𝐵𝐶̅ (𝐴̅ + 𝐴) + 𝐴𝐵𝐶
0 0 1 1
0 1 0 1 𝐹 = 𝐴̅𝐵̅ + 𝐵𝐶̅ + 𝐴𝐵𝐶
0 1 1 0
1 0 0 0 𝐹 = 𝐴̅𝐵̅ + 𝐵(𝐶̅ + 𝐴𝐶)
1 0 1 0
𝐹 = 𝐴̅𝐵̅ + 𝐵(𝐶̅ + 𝐴)(𝐶 + 𝐶̅ )
1 1 0 1
1 1 1 1 𝐹 = 𝐴̅𝐵̅ + 𝐵𝐶̅ + 𝐴𝐵 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
A B C F 𝐹10 = 𝐴̅𝐵̅𝐶̅ + 𝐴𝐵𝐶̅ + 𝐴𝐵𝐶
0 0 0 1
𝐹 = 𝐴𝐵(𝐶̅ + 𝐶) + 𝐴̅𝐵̅𝐶̅
0 0 1 0
0 1 0 0 𝐹 = 𝐴𝐵 + 𝐴̅𝐵̅𝐶̅ 𝑹𝑬𝑺𝑼𝑳𝑻𝑨𝑫𝑶
0 0 1 0
1 0 0 0
1 0 1 0
1 1 0 1
1 1 1 1
CONCLUSIONES:

El álgebra de Boole es muy importante pues es la base de toda la electrónica


digital. Hoy en día significa que desde tu reloj, hasta internet, no funcionarian sin
este ingenio matemático. Es justo decir que sin ella, no existiría el mundo actual tal
y como lo conocemos.

El álgebra de Boole nos permite simplificar hasta su más mínima expresión las
funciones de una tabla de verdad típicamente los valores de verdad de dos
proposiciones, devolviendo el valor falso solo cuando la primera proposición es
verdadera y la segunda falsa y verdadero en cualquier caso.

En nuestro caso se dan problemas de tablas de verdad y agarramos las funciones


que tengan 1 y de ahí lo reducimos a su más mínima expresión con el álgebra de
Boole
