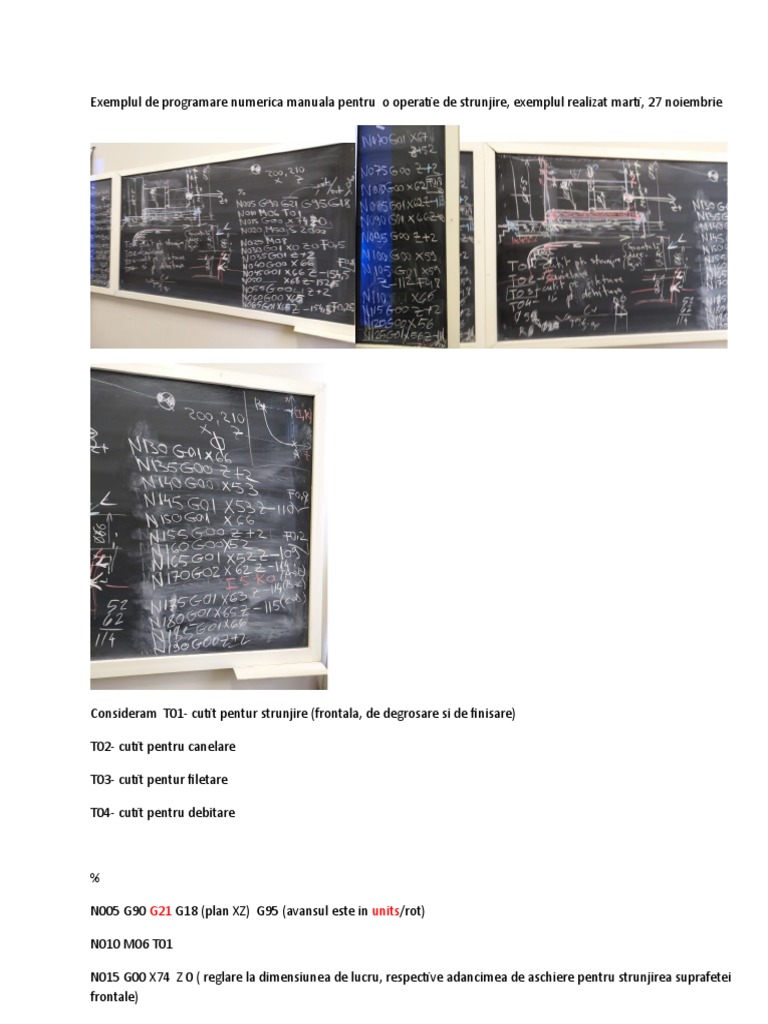

Exemplul de programare numerica manuala pentru o operatie de strunjire, exemplul realizat marti, 27 noiembrie

Consideram T01- cutit pentur strunjire (frontala, de degrosare si de finisare)

T02- cutit pentru canelare

T03- cutit pentur filetare

T04- cutit pentru debitare

N005 G90 G21 G18 (plan XZ) G95 (avansul este in units/rot)

N010 M06 T01

N015 G00 X74 Z 0 ( reglare la dimensiunea de lucru, respective adancimea de aschiere pentru strunjirea suprafetei
frontale)
N020 M50 S 1500

N021 M03 (pornire turatie, sens orar)

N025 M08 (pornire racire cu lichid)

N030 G01 X0 Z0 F0.5 (strunjire frontala, avans de lucru linear, avans de 0.5mm/rot

N035 G01 Z +2 (retragere scula de pe suprafata piesei)

N040 G00 X66

NO45 GO1 X66 Z-154.5 F0.8 (strunjire longitudinala la diametrul de 66, pe lungimea de 154,5 cu avans de 0.8)

NO50 G01 X68 Z-152.5 (ridicare cutit de pe piesa)

NO55 G00 Z+2 (retragere cu avans rapid a cutitului la capatul piesei)

NO60 G00 X65

NO65 G01 X65 Z-154.5 F0.25 (strunjire de finisare longitudinala pe diametrul de 65)

N070 G01 X67 Z-152

NO75 G00 Z+2

N080 G00 X62

N085 G01 X62 Z-113 F0.8

N090 G01 X66 Z-113

N095 G00 Z+2

N100 G00 X59

N105 G01 X59 Z-112 F0.8

N110 X66

N115 G00 Z+2

N120 G00 X56

N125 G01X56 Z-111 F0.8

N130 G01 X66

N135 G00Z+2

N140 G00 X53

N145 G01 X53 Z-110 F0.8

N150 G01 X66

N155 G00 Z+2

N160 G00 X52

N165 G01 X52 Z-109 F0.2

N170 G02 X62 Z-114 I5 K0 (racordarea cu raza de 5 din A in B)

N175 G01 X63 Z-114 (din B in C)

N180 G01 X65 Z-115 (tesire cu 1x45, din C in D)

N185 G01 X66

N190 G00 Z+2

N100 M30 (sau M02; a se vedea diferenta pe explicatii G-code)

DE PE CNC SIMULATOR

Primele linii sunt specifice programalui CNC simulator G92 ne ajuta sa setam zero pe capat piesa.

($Lathe)
($Millimeters)
($AddRegPart 3)
(Strunjire1 IS)

G92 Z155.5
N005 G90 G21 G18 G95
N010 M06 T01
N015 G00 X74 Z 0
N020 M50 S 1500
N021 M03
N025 M08
N030 G01 X0 Z0 F0.5
N035 G01 Z +2
N040 G00 X66
NO45 GO1 X66 Z-154.5 F0.8
NO50 G01 X68 Z-152.5
NO55 G00 Z+2
NO60 G00 X65
NO65 G01 X65 Z-154.5 F0.25
N070 G01 X67 Z-152
NO75 G00 Z+2
N080 G00 X62
N085 G01 X62 Z-113 F0.8
N090 G01 X66 Z-113
N095 G00 Z+2
N100 G00 X59
N105 G01 X59 Z-112 F0.8
N110 X66
N115 G00 Z+2
N120 G00 X56
N125 G01X56 Z-111 F0.8
N130 G01 X66
N135 G00Z+2
N140 G00 X53
N145 G01 X53 Z-110 F0.8
N150 G01 X66
N155 G00 Z+2
N160 G00 X52
N165 G01 X52 Z-109 F0.2
N170 G02 X62 Z-114 I5 K0
N175 G01 X63 Z-114
N180 G01 X65 Z-115
N185 G01 X66
N190 G00 Z+2
(Completare fata de clasa: Plecam de la Diam de 52, ajungem la diam de 25, 52-25= 27
adaos de prelucrare pe diametru, pe raza 13,5 ce se va indeparta din mai multe treceri
4 cu 3mm adancime si 1 cu 1.5mm adancime de aschiere)

N195 G00 X46

N200 G01 Z-62 F0.8
N205 G01 X48 Z-60
N210 G00 Z+2
N215 G00 X40
N220 G01Z-62 F0.8
N225 G01 X42Z-60
N230 G00 Z+2
N235 G00 X34
N240 G01 Z-62 F0.8
N245 G01 X36Z-60
N250G00 Z+2
N255 G00 X28
N260 G01 Z-62 F0.8
N265 G01 X30Z-60
N270 G00Z+2
N275 G00 X21
N276 G01 Z0 F0.2
N277 G01 X25 Z-2 (tesirea pe capat la 2x45)
N280 G01 Z-62
N285 G01 X53
N290 G00 Z+2

(intentionez sa continui cu celelalte faze ramase)

N400 M30
