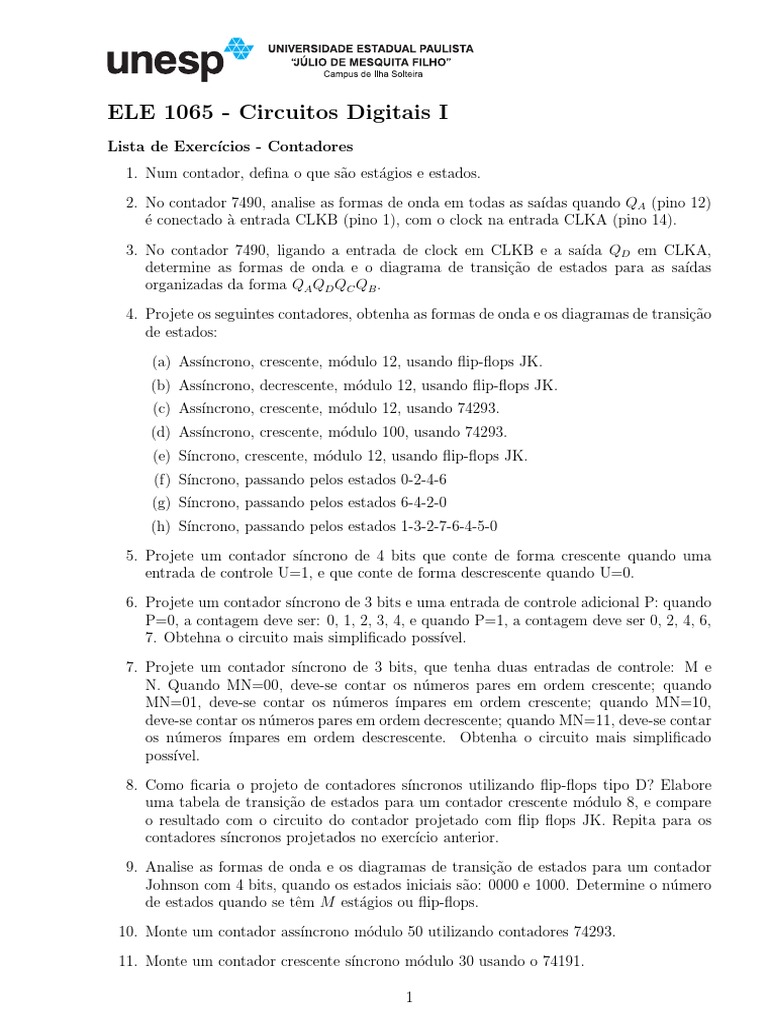

ELE 1065 - Circuitos Digitais I

Lista de Exercı́cios - Contadores

1. Num contador, defina o que são estágios e estados.

2. No contador 7490, analise as formas de onda em todas as saı́das quando QA (pino 12)
é conectado à entrada CLKB (pino 1), com o clock na entrada CLKA (pino 14).

3. No contador 7490, ligando a entrada de clock em CLKB e a saı́da QD em CLKA,

determine as formas de onda e o diagrama de transição de estados para as saı́das
organizadas da forma QA QD QC QB .

4. Projete os seguintes contadores, obtenha as formas de onda e os diagramas de transição

de estados:

(a) Assı́ncrono, crescente, módulo 12, usando flip-flops JK.

(b) Assı́ncrono, decrescente, módulo 12, usando flip-flops JK.
(c) Assı́ncrono, crescente, módulo 12, usando 74293.
(d) Assı́ncrono, crescente, módulo 100, usando 74293.
(e) Sı́ncrono, crescente, módulo 12, usando flip-flops JK.
(f) Sı́ncrono, passando pelos estados 0-2-4-6
(g) Sı́ncrono, passando pelos estados 6-4-2-0
(h) Sı́ncrono, passando pelos estados 1-3-2-7-6-4-5-0

5. Projete um contador sı́ncrono de 4 bits que conte de forma crescente quando uma
entrada de controle U=1, e que conte de forma descrescente quando U=0.

6. Projete um contador sı́ncrono de 3 bits e uma entrada de controle adicional P: quando

P=0, a contagem deve ser: 0, 1, 2, 3, 4, e quando P=1, a contagem deve ser 0, 2, 4, 6,
7. Obtehna o circuito mais simplificado possı́vel.

7. Projete um contador sı́ncrono de 3 bits, que tenha duas entradas de controle: M e

N. Quando MN=00, deve-se contar os números pares em ordem crescente; quando
MN=01, deve-se contar os números ı́mpares em ordem crescente; quando MN=10,
deve-se contar os números pares em ordem decrescente; quando MN=11, deve-se contar
os números ı́mpares em ordem descrescente. Obtenha o circuito mais simplificado
possı́vel.

8. Como ficaria o projeto de contadores sı́ncronos utilizando flip-flops tipo D? Elabore

uma tabela de transição de estados para um contador crescente módulo 8, e compare
o resultado com o circuito do contador projetado com flip flops JK. Repita para os
contadores sı́ncronos projetados no exercı́cio anterior.

9. Analise as formas de onda e os diagramas de transição de estados para um contador

Johnson com 4 bits, quando os estados iniciais são: 0000 e 1000. Determine o número
de estados quando se têm M estágios ou flip-flops.

10. Monte um contador assı́ncrono módulo 50 utilizando contadores 74293.

11. Monte um contador crescente sı́ncrono módulo 30 usando o 74191.

1
12. Usando o 74191 e circuitos adicionais (flip-flops, portas lógicas), monte um contador
que conte de 0 a 15 e depois de 15 a 0, de forma cı́clica.

13. Usando o 74191 e circuitos adicionais (flip-flops, portas lógicas), projete um contador
que passe pelos estados 0 - 1 - 2 - 3 - 12 - 13 - 14 - 15 - 14 - 13 - 12 - 11 - 10 - 9 - 8 - 3
- 2 - 1 (depois volta a contar do inı́cio).

14. Projete um contador que passe pelos estados 2, 0, 1, 2, 0, 1, 2, 3, 0, 1, 1.

15. Tocci, cap. 7: 2, 3, 4, 8, 12, 15, 19, 23, 27, 36, 39.
