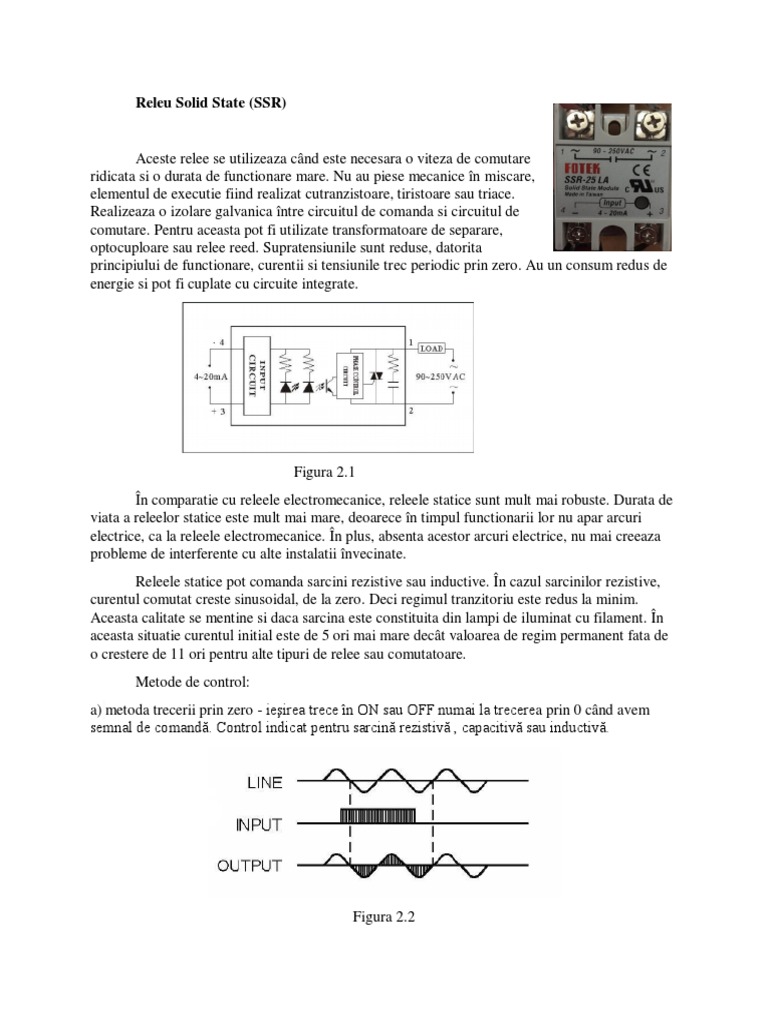

Releu Solid State (SSR)

Aceste relee se utilizeaza când este necesara o viteza de comutare

ridicata si o durata de functionare mare. Nu au piese mecanice în miscare,
elementul de executie fiind realizat cutranzistoare, tiristoare sau triace.
Realizeaza o izolare galvanica între circuitul de comanda si circuitul de
comutare. Pentru aceasta pot fi utilizate transformatoare de separare,
optocuploare sau relee reed. Supratensiunile sunt reduse, datorita
principiului de functionare, curentii si tensiunile trec periodic prin zero. Au un consum redus de
energie si pot fi cuplate cu circuite integrate.

Figura 2.1
În comparatie cu releele electromecanice, releele statice sunt mult mai robuste. Durata de
viata a releelor statice este mult mai mare, deoarece în timpul functionarii lor nu apar arcuri
electrice, ca la releele electromecanice. În plus, absenta acestor arcuri electrice, nu mai creeaza
probleme de interferente cu alte instalatii învecinate.
Releele statice pot comanda sarcini rezistive sau inductive. În cazul sarcinilor rezistive,
curentul comutat creste sinusoidal, de la zero. Deci regimul tranzitoriu este redus la minim.
Aceasta calitate se mentine si daca sarcina este constituita din lampi de iluminat cu filament. În
aceasta situatie curentul initial este de 5 ori mai mare decât valoarea de regim permanent fata de
o crestere de 11 ori pentru alte tipuri de relee sau comutatoare.
Metode de control:
a) metoda trecerii prin zero - ieşirea trece în ON sau OFF numai la trecerea prin 0 când avem
semnal de comandă. Control indicat pentru sarcină rezistivă , capacitivă sau inductivă.

Figura 2.2
b) metoda rezistenţei variabile – tensiunea de ieşire este controlată de unghiul de deschidere al
triacului prin rezistenţa variabilă din intrare de 250K_ /110VAC , 500K_ /220VAC.

Figura 2.3
