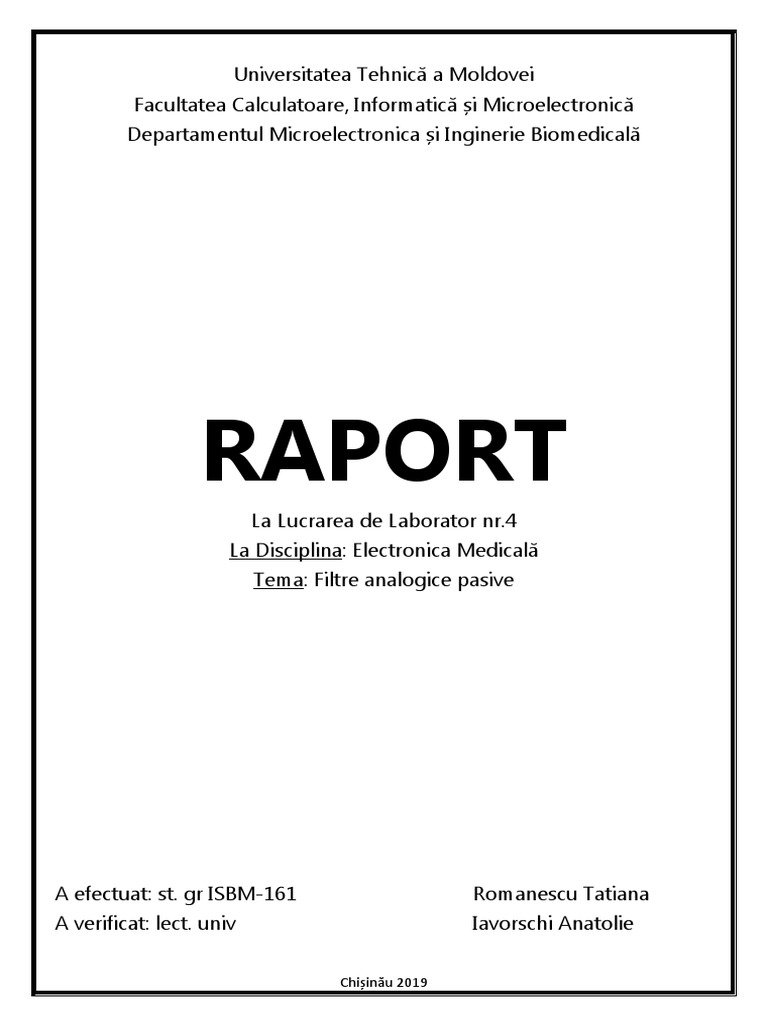

Universitatea Tehnică a Moldovei

Facultatea Calculatoare, Informatică și Microelectronică

Departamentul Microelectronica și Inginerie Biomedicală

RAPORT
La Lucrarea de Laborator nr.4
La Disciplina: Electronica Medicală
Tema: Filtre analogice pasive

A efectuat: st. gr ISBM-161 Romanescu Tatiana

A verificat: lect. univ Iavorschi Anatolie

Chișinău 2019
 Scopul lucrării:
-Studierea filtrelor analogic pasive(“Trece-jos”,”Trece-sus”, “Trece-banda”)

I. Notiuni teoretice:
Filtrul electronic este un circuit electronic care execută funcții de procesarea semnalelor
atenuând anumite semnale componente și lasând să treacă altele.

Tipuri de filtre.
Filtrul trece jos. Răspunsul în frecvenţă al unui filtru trece jos (FTJ) ideal destinat prelucrării
semnalelor analogice este prezentat în figura de mai jos:

Figure 1: Răspunsul în frecvență al unui filtru trece jos ideal

Spectrul din domeniul |ω| < ωc este neafectat de acest filtru dar componentele spectrale cu
frecvenţe din exteriorul acestei benzi sunt anulate. Valoarea ωc , ce separă benzile de trecere
şi de blocare, este numită frecvenţă de tăiere. Se obişnuieşte să se introducă o mărime,
numită atenuare, definită ca inversul modulului răspunsului în frecvenţă. Pentru cazul din
figura 1 atenuarea în banda de trecere este 1 iar în banda de oprire este infinită. Răspunsul la
2
impuls al filtrului trece jos ideal este:

sin ( ω c∗t )
hTJ (t )=
π∗t

Se constată că acest răspuns la impuls este nenul şi la momente negative. De aceea filtrul
trece jos ideal este un sistem nerealizabil. În consecinţă caracteristica de frecvenţă din figura
1 poate fi doar aproximată prin caracteristici de frecvenţă ale unor filtre realizabile.
Filtrul trece sus. Răspunsul în frecvenţă al unui filtru trece sus (FTS) ideal este prezentat în
figura 2.

Figure 2: Răspunsul în frecvență al unui filtru trece sus

Răspunsul la impuls al acestui sistem este:

sin ( ωc∗t )
hTS (t )=δ ( t ) −
π∗t

Nici acest sistem nu este cauzal şi deci nici realizabil. De aceea şi filtrele trece sus ideale pot fi
doar aproximate în practică.
 Mersul lucrarii:
Partea I:Studierea filtrului elementar RC, de tip „Trece-Jos”

1. Am asamblat primul circuit pe placa BreadBoard, datele masurate au fost introduse in

tabelul de mai jos.

Nr Frecvent F,Hz Uopp,V ∆t,μs lgf Uo/Ui,dB φ, °

a
1 ft/5 132 3.8 225 2.12 -0.445 -13,54
2 ft/2 330 3.44 210 2.51 -1.31 -24.94
3 ft 660 2.8 100 2.81 -3.09 -23.76
4 ft*2 1320 1.8 87.5 3.12 -6.93 -41.58
5 ft*4 2640 1 75 3.42 -12.04 -66.42
6 ft*8 5280 0.6 50 3.72 -16.47 -95.04
7 ft*16 10560 0.58 25 4.02 -18.41 -95.04
8 ft*10 6600 0.48 36 3.81 -16.77 -85.53
9 ft*100 66000 0.45 4 4.82 -18.97 -95.04
10 ft*1000 660000 0.40 0.5 5.82 -20 -118.8
11 ft*10000 6600000 0.38 0.051 6.82 -20.44 -121.17

2. Am completat tabelul cu datele calculate conform formulelor indicate.

3. Am construit graficile:Cracteristica de trasfer si Caracteristica de faza:

Caracteristica de transfer

0
-52.12 2.51 2.81 3.12 3.42 3.72 3.81 4.02 4.82 5.82 6.82

-10
Au

-15
-20
-25
lgf
 Caracteristica de faza

0
-202.12 2.51 2.81 3.12 3.42 3.72 3.81 4.02 4.82 5.82 6.82
-40
-60
φ, °

-80
-100
-120
-140
lgf

4. Am generat un semnal modelat in frecventa :

Partea II:Studierea filtrului elementar RC, de tip „Trece-Sus”

1. Am asamblat al doilea circuit pe placa BreadBoard, datele masurate au fost introduse in

tabelul de mai jos.

Nr Frecventa f,Hz Uopp,V ∆t,ms lgf Uo/Ui,dB φ, °

1 ft*5 250 3.8 0.1 2.39 -0.44 -9
2 ft*2 100 3.2 0.6 2 -1.93 -21.6
 3 ft 50 2.8 2.5 1.69 -6.93 -45
4 ft/2 25 1.8 6 1.39 -6.93 -54
5 ft/4 12.5 1 20 1.09 -12.04 - 90
6 ft/8 6.25 0.5 35 0.79 -18.06 -78.75
7 ft/16 3.125 0.3 70 0.49 -22.49 -78.75
8 ft/10 5 0.44 40 0.69 -19.17 -72
9 ft/100 0.5 0.04 400 -0.30 -40 -72
10 ft/1000 0.05 0.02 800 -1.30 -46.02 -114.4

2. Am construit caracteristica de transfer:

0
-5-1.3 -0.3 0.49 0.69 0.79 1.09 1.39 1.69 2 2.39
-10
-15
-20
Au

-25
-30
-35
-40
-45
-50
lgf

3. Am construit caracteristica de faza;

Caracteristica de faza
0
2

-50

4. Am generat un semnal modelat in frecventa :

Partea III:Studierea filtrului elementar, de tip „Trece-Banda”

1. Am asamblat cele doua filtre pe placa BreadBoard, datele masurate au fost introduse in
tabelul de mai jos.
Nr Frecvent f,Hz Uopp,V lgf Uo/Ui,dB
a
1 ft/5 132 3.96 2.12 -0.087
2 ft/2 330 3.92 2.51 -0.17
3 ft 660 2.75 2.81 -3.25
4 ft*2 1320 1.50 3.12 -8.51
5 ft*4 2640 1.2 3.42 -10.45
6 ft*8 5280 0.5 3.72 -18.06
7 ft*16 10560 0.45 4.02 -18.97
8 ft*10 6600 0.37 3.81 -20.67
9 ft*100 66000 0.24 4.82 -24.43
10 ft*1000 660000 0.090 5.82 -32.95
 11 ft*10000 6600000 0.038 6.82 -40.44

Nr Frecvent f,Hz Uopp,V lgf Uo/Ui,dB

a
1 ft*5 250 3.64 2.39 -0.81
2 ft*2 100 2.84 2 -2.97
3 ft 50 1.84 1.69 -6.74
4 ft/2 25 1.04 1.39 -11.7
5 ft/4 12.5 0.54 1.09 -17.39
6 ft/8 6.25 0.3 0.79 -22.49
7 ft/16 3.125 0.16 0.49 -27.95
8 ft/10 5 0.08 0.69 -33.97
9 ft/100 0.5 0.04 -0.30 -40
10 ft/1000 0.05 0.02 -1.30 -46.02

Caracteristica de transfer
0
-10-1.
3 49 79 39 2 39 81 42 81 82 82
0. 0. 1. 2. 2. 3. 3. 4. 6.
-20
Au

-30
-40
-50
lgf

Concluzie:

In urma realizarii acestei lucrari de laborator am studiat filtrele analogice pasive, pentru care am
construit caracteristicile de transfer si de faza.
Filtrarea este una dintre cele mai importante operații – deoarece îndepărtează toate „semnalele
nedorite” care distrug forma semnalului util. Sunt foarte simplu de construit, și în cazul
laboratorului de mai sus am avut un condensator și o rezistență care, schimbate cu locul
formează un alt filtru – iar combinate permit crearea altui filtru care-mbină ambele
caracteristici ale filtrelor unite.
