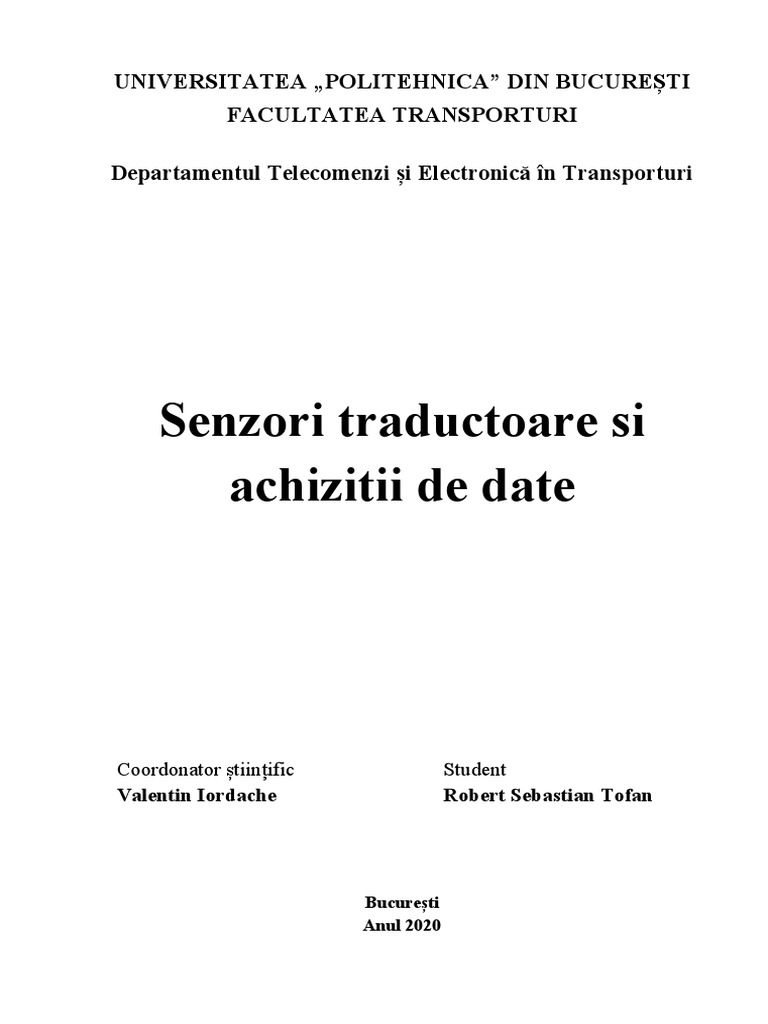

UNIVERSITATEA „POLITEHNICA” DIN BUCUREȘTI

FACULTATEA TRANSPORTURI

Departamentul Telecomenzi și Electronică în Transporturi

Senzori traductoare si
achizitii de date

Coordonator științific Student

Valentin Iordache Robert Sebastian Tofan

București
Anul 2020
UNIVERSITATEA „POLITEHNICA” DIN BUCUREȘTI
FACULTATEA TRANSPORTURI

Departamentul Telecomenzi și Electronică în Transporturi

Proiect senzori

Coordonator științific Absolvent

Valentin Iordache Robert Sebastian Tofan

București
Anul 2020
Cuprins

CAPITOLUL 1. SENZOR DE GAZE CU PELICULA GROASA TGS2442 –

SENZOR DE MONOXID DE CARBON (CO)..........................................................................1
1.1 PREZENTARE GENERALA.............................................................................................1
1.2 PRINCIPIU DE FUNCTIONARE........................................................................................1

1.3 PARTICULARITATI........................................................................................................1
1.4 IMAGINI.......................................................................................................................2

CAPITOLUL 2. TGS 2620 – PENTRU DETECTAREA VAPORILOR DE SOLVENT

3
2.1 PREZENTARE GENERALA.............................................................................................3
2.2 PRINCIPIU DE FUNCTIONARE........................................................................................3

2.3 PARTICULARITATI........................................................................................................3
2.4 IMAGINI.......................................................................................................................4

CAPITOLUL 3. SENZOR DE GAZ INFLAMABIL MQ-5..................................................5

3.1 PREZENTARE GENERALA.............................................................................................5

3.2 PRINCIPIU DE FUNCTIONARE........................................................................................5

3.3 PARTICULARITATI........................................................................................................5

3.4 IMAGINI.......................................................................................................................6
CAPITOLUL 4. SENZOR DE FUM MP-2..............................................................................7

4.1 PREZENTARE GENERALA.............................................................................................7

4.2 PRINCIPIU DE FUNCTIONARE........................................................................................7

4.3 PARTICULARITATI........................................................................................................7
4.4 IMAGINI.......................................................................................................................8

CAPITOLUL 5. SENZOR SEMICONDUCTOR MQ-2 PENTRU GAZE

COMBUSTIBILE 9
5.1 PREZENTARE GENERALA.............................................................................................9
5.2 PRINCIPIU DE FUNCTIONARE........................................................................................9

5.3 PARTICULARITATI........................................................................................................9
5.4 IMAGINI.......................................................................................................................9

CAPITOLUL 6. COMPARATIE INTRE SENZORI...........................................................10

BIBLIOGRAFIE.........................................................................................................................10
Capitolul 1. Senzor de gaze cu pelicula groasa TGS2442 –
Senzor de Monoxid de Carbon (CO)
1.1 Prezentare generala
Un senzor de gaz cu peliculă este un senzor semiconductor din
metal-oxid obținut prin tehnologie de serigrafiere de peliculă groasă.
Stratul chimic sensibil constă dintr-o pastă preparată din pulbere de
metal-oxid, aditivi anorganici și lianți organici. Pasta este imprimată pe
un suport de alumină care conține electrozi film din metal și un rezistor
de încălzire.
Pasta este apoi sinterizată într-un cuptor termic sau IR. Oxidul de staniu
este materialul cel mai frecvent utilizat, fiind extrem de sensibil la
urmărirea concentrației de gaze reactive în aer. Selectivitatea pentru un
anumit gaz este îmbunătățită prin adăugarea de catalizatori și promotori.
Conductivitatea unui film gros, semiconductor de tip n, cu mare
porozitate (granular), se schimbă în prezența unui gaz reducător din
cauza unui proces de ardere, care reduce acoperirea suprafeței de ioni de
oxigen, provocând întoarcerea de electroni în banda de conducție și
coborârea înălțimii barierei Schottky la nivel de contacte intergranulare.

1.2 Principiu de functionare

Senzorul de gaz este compus din: elementul detector – un cip, o
bază pentru cipul detector și un capac prin care intră gazul. Elementul
folosit ca senzor de detectare conține materiale sensibile la un tip de gaz
și un element de încălzire a materialului sensibil. Sistemul de încălzire
este setat la temperatura de lucru, deoarece acest tip de senzor lucrează în
principal, la temperatură înaltă (150 –600°C). În funcție de gazul țintă,
elementul sensibil va utiliza diferite materiale, cum ar fi dioxidul de
staniu (SnO2), oxid de wolfram (WO3) etc. Atunci când un cristal de
oxid de metal, cum ar fi SnO2 este încălzit la o anumită temperatură
ridicată, oxigenul din aer, este absorbit pe suprafața cristalului primind o
sarcină electrică negativă. Electronii donatori din suprafața cristalului
sunt transferați la oxigenul absorbit.
Pe microcristale se formează potențialul de suprafață negativ care va
servi ca o barieră de potențial împotriva unui flux de electroni (un curent)
care a putea să circule între doi electrozi. Rezistența electrică a acestui
senzor este atribuită la această barieră de potențial.

1
1.3 Particularitati
Bună sensibilitate la CO și mică sensibilitate la vapori de alcool.
Aplicații:
• detectoare de CO cu utilizare comercială
• controlul calității aerului
• ventilație în parcare subterană
Figaro oferă module pre-calibrate de senzori de gaze pentru
aplicațiile rezidențiale folosind TGS2610 (gaz LP) sau TGS2611 (gaz
metan). Modulul este calibrat în fabricație la Figaro, într-o instalație ce
controlează umiditatea și temperatura, și include o rezistență de sarcină
cu precizie ajustată și un circuit de compensare a temperaturii ambiante.
Prin simpla introducere a acestui modul în placa de bază a unui detector
de gaz, poate fi realizată o setare de alarmă de încredere, în timp ce se
elimină procesul costisitor de calibrare cu gaz.

Caracteristici:
• Pragul de alarmă de 5 ~ 20% LEL (Lower Explosion Limit)
• Fără operații de întreținere
• Conform standardelor UL1484, EN50194
• Îndeplinește cerințele RoHS
• Dimensiuni compacte (27mm × 12,5 mm; 2,5 g)

Modulul FCM6812 folosește senzorul de gaz Figaro TGS6812, de tip sensor pellistor

catalytic care are durabilitate, stabilitate și răspuns rapid la gaz. Calibrat sub control strict în
condițiile de mediu la fabricație, acest modul oferă la ieșirea analogică o tensiune
proporțională cu concentrația de Hidrogen gaz.

1.4 Imagini

2
Capitolul 2. TGS 2620 – Pentru detectarea vaporilor de
solvent
2.1 Prezentare generala
Elementul senzor este format dintr-un strat semiconductor format
din oxid metalic pe un substrat de alumină al unui cip senzor împreună cu
un încălzitor integrat. În prezența unui gaz detectabil, conductivitatea
senzorului crește în funcție de concentrația de gaz din aer. Un circuit
electric simplu poate transformați schimbarea conductivității într-un
semnal de ieșire care corespunde cu concentrația de gaz.
TGS 2620 are o sensibilitate ridicată la vaporii solvenților organici
alte vapori volatili. De asemenea, are sensibilitate la o varietate de gaze
combustibile cum ar fi monoxidul de carbon, ceea ce îl face un bun
senzor de scop general. Datorită miniaturizării cipului senzor, TGS 2620
necesită un curent de încălzire de numai 42mA, iar dispozitivul este
găzduit într-un pachet TO-5 standard.

2.2 Principiu de functionare

Senzorul necesită două intrări de tensiune:
 tensiune de încălzire (VH)
 tensiune de circuit (VC).

3
Se aplică tensiunea de încălzire (VH) la încălzitorul integrat pentru a menține elementul senzor la a
temperatura specifică care este optimă pentru sesizare. Tensiunea circuitului (VC) este
aplicat pentru a permite măsurarea tensiunii (VOUT) pe un rezistor de sarcină (RL) care
este conectat în serie cu senzorul.
Un circuit comun de alimentare poate să fie utilizat atât pentru VC cât și pentru VH
pentru a îndeplini cerințele electrice ale senzorului. Valoarea rezistenței de sarcină (RL) ar
trebui să fie ales pentru a optimiza pragul de alarmă valoare, menținerea consumului de
energie (PS) a semiconductorului sub o limită de 15mW. Consumul de energie electrică
(PS) va fi cea mai mare când valoarea lui Rs este egală la RL la expunerea la gaz.

2.3 Particularitati
 Senzor de Vapori de Solvenți Organici
Sensibilitate ridicată la alcool și vapori de solvenți organici.
Aplicații:
• testere de alcool portabile
• detectoare / alarme de vapori organici
• detectoare de solvenți pentru fabrici, curățătorii chimice și industrii de semiconductoare

2.4 Imagini

4
Capitolul 3. Senzor de gaz inflamabil MQ-5
3.1 Prezentare generala
Materialul sensibil al senzorului de gaz MQ-5 este SnO2, care cu
conductivitate mai mică în aerul curat. Când ținta este inflamabilă există
gaz, conductivitatea senzorului devine mai mare odată cu concentrația de
gaze în creștere. Utilizatorii pot converti modificarea conductivitate la
semnalul de ieșire corespunzător al concentrației de gaz printr-un simplu
circuit.
Senzorul de gaz MQ-5 are sensibilitate ridicată la butan, propan,
metan și poate detecta metan și propan în același timp timp. De

5
 asemenea, poate detecta tipuri de gaze inflamabile, în special GPL
(propan). Este un fel de senzor low-cost pentru multe aplicații.

3.2 Principiu de functionare

Senzorul necesită două intrări de tensiune:
 Încălzitor tensiune (VH)
 tensiune de circuit (VC).
VH este utilizat pentru a furniza temperatura standard de lucru senzorului și poate adopta
curent continuu sau alternativ, în timp ce VRL este tensiunea de rezistență la sarcină RL care
este în serie cu senzor, vc furnizează tensiunea de detectare la rezistența de încărcare RL și ar
trebui să adopte curent continuu.

3.3 Particularitati
 Sensibilitate ridicată la GPL, gaze naturale, gaze naturale
 Sensibilitate mică la alcool, fum.
 Raspuns rapid .
 Viață stabilă și lungă
 Circuit de acționare simplă

Aplicații senzor de gaz MQ5 :

 Sistem de detectare a scurgerilor de gaz
 Sistem de detectare a incendiilor / siguranței
 Alarma de scurgere de gaze
 Detector de gaz

3.4 Imagini

6
7
Capitolul 4. Senzor de fum MP-2
4.1 Prezentare generala
Modelul MP-2 cu construcție plană avansată este alcătuit din
încălzitor și oxid de metal material semiconductor al plăcii ceramice
subminiatura Al2O3, scoate electrodul în jos,
încapsulare în bază și capac metalic. Când există gazul țintă, conductivitatea senzorului este
mai mare, odată cu creșterea concentrației de gaz. Vă rugăm să utilizați electrocircuit simplu,
convertiți schimbarea conductivității la semnalul de ieșire corespunzător al concentrației de
gaz.

4.2 Principiu de functionare

Circuitul de măsurare de bază al senzorului la care trebuie să se
aplice două tensiuni senzor, tensiune de încălzire (VH) și tensiune de
încercare (Vc). VH este utilizat pentru furnizarea unei anumite
temperaturi care poate fi DC sau AC. VRL tensiunea pe rezistența de
sarcină (RL) care se conectează la senzor în serie. Vc furnizează
tensiunea de testare pentru RL și trebuie să fie continuă.

4.3 Particularitati
 Gaz țintă: C3H8, fum
 Domeniu de detectare 200 ~ 10000ppm C3H8
 Aplicație: Alarmă de scurgere a fumului intern, alarmă industrială de gaze de fum și
detector de fum portabil

8
4.4 Imagini

9
Capitolul 5. Senzor semiconductor MQ-2 pentru gaze
combustibile
5.1 Prezentare generala
Materialul sensibil al senzorului de gaz MQ-2 este SnO2, care are o conductivitate mai mică
în aerul curat. Cand există gaz combustibil țintă, conductivitatea senzorului este mai mare,
odată cu concentrația de gaz în creștere. Vă rugăm să utilizați electrocircuitul simplu,
convertiți schimbarea conductivității în semnalul de ieșire corespunzător concentrația de gaz.
Senzorul de gaz MQ-2 are sensibilitate ridicată la GPL, Propan și Hidrogen, de asemenea, ar
putea fi folosit pentru metan și alte aburi combustibile, este cu costuri reduse și potrivite
pentru diferite aplicații.

5.2 Principiu de functionare

Senzorul trebuie să fie pus la 2 tensiuni, tensiunea de încălzire VH
și tensiunea de încercare VC. VH folosit pentru a furniza o temperatura
specifica la senzor, în timp ce VC utilizat pentru a detecta tensiunea
(VRL) pe rezistența la sarcină RL care este în serie cu senzor. Senzorul
are polaritate de lumină, Vc are nevoie de curent continuu . VC și VH ar
putea folosi aceeași putere circuit cu precondiție pentru a asigura
performanța senzorului.
Pentru a face senzorul cu performanțe mai bune, este necesară o
valoare RL adecvată.

5.3 Particularitati
 Tensiune: 5V;
 Curent: 150mA;
 Rezistență heater: 33R;
 Temperatură de lucru: -20oC - 50oC;
 Output digital sau analogic.
 Dimensiuni: 33 x 14 x 1.6mm;

5.4 Imagini

10
Capitolul 6. Comparatie intre senzori

Senzor TGS2442 TGS2620 MQ-5 MP-2 MQ-2

Ce masoara CO Vapori de H2, LPG, C3H8, Gaz

solvent CH4, CO fum combustibil
și fum
Tensiune 4.8V 5 V ( +/- 4.9 – 5.1 5 V ( +/- 5 V ( +/-
(+/-0.2V) 0.2 V) V 0.1 V) 0.2 V)
Capacitate de 30-1000 50-5000 200 – 200 – 300
detectare ppm 10000 10000 -5000
ppm
ppm ppm
ppm
Sensibilitate 0.23 – 0.49 0.3 – 0.5 </= 0.6 </= 0.6 </= 0.6
etanol
Pret 26 € 8€ 5€ 7€ 7€

*ppm – concentratie de gaz

Bibliografie
 https://www.electronica-azi.ro/2013/07/04/senzori-de-gaze-cu-pelicula-groasa/
 https://html.alldatasheet.com/html-pdf/144246/ETC1/TGS2442/300/3/TGS2442.html
 http://www.figarosensor.com/product/docs/TGS%202620C%280814%29%20pdf.pdf
 https://www.winsen-sensor.com/d/files/MQ-5.pdf
 https://www.mouser.com/datasheet/2/744/Seeed_101020056-1217478.pdf
 https://www.winsen-sensor.com/d/files/MP-2.pdf

11
 https://www.pololu.com/file/0J309/MQ2.pdf
 https://www.optimusdigital.ro/ro/senzori-de-gaze/107-modul-senzor-gas-mq-2.html

12
