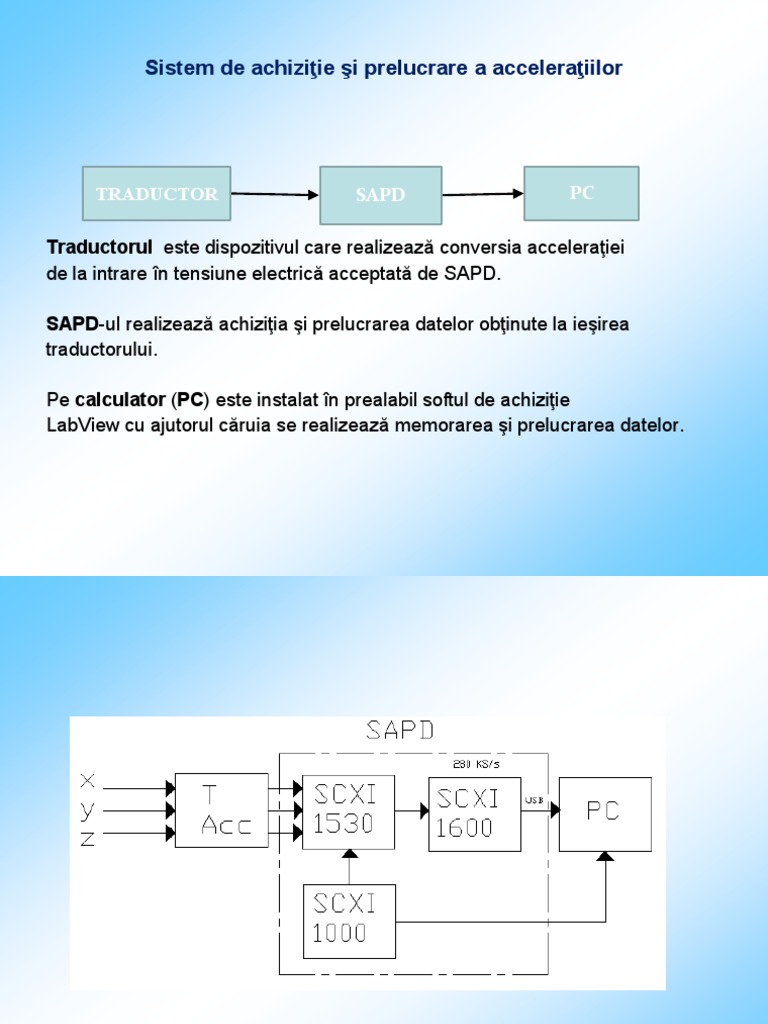

Sistem de achiziţie şi prelucrare a acceleraţiilor

TRADUCTOR SAPD PC

Traductorul este dispozitivul care realizează conversia acceleraţiei

de la intrare în tensiune electrică acceptată de SAPD.

SAPD-ul realizează achiziţia şi prelucrarea datelor obţinute la ieşirea

traductorului.

Pe calculator (PC) este instalat în prealabil softul de achiziţie

LabView cu ajutorul căruia se realizează memorarea şi prelucrarea datelor.
Schema bloc a sistemului de achiziţie
 Traductorul (accelerometrul) triaxial ceramic 8762A5T

Schema de principiu a accelerometrului

Accelerometrul triaxiale ceramic este un instrument utilizat la măsurarea vibraţiilor şi a

şocurilor. Ansamblul este compus dintr-o bară centrală,un element ceramic piezoelectric,
o masă seismică şi o săgeată de preîncărcare.În momentul funcţionării unitatea transmite
o mişcare perpendiculară către bază.Când accelerometrul este ataşat la o structură
vibrantă, masa seismică exercită o forţă pe elementul ceramic piezoelectric.Această
forţă aplicată determină materialul piezoelectric să producă o mărime electrică. Forţa
este egală cu masa ori acceleraţia (legea a doua a lui Newton F=m*a),rezultatul
obţinut este proporţional cu acceleraţia,atâta timp cât masa m este constantă.
 Componentele SAPD-ului

SCXI 1530 reprezintă cardul specializat pentru acceleraţii, este un circuit integrat
piezoelectric cu 4 canale, modul de condiţionare ce are curent programabil şi
posibilitate de setare a filtrării pe fiecare canal.
SCXI 1600 reprezintă placa de achiziţie a sistemului, este un modul performant
USB de achiziţie a datelor pe 16 biţi care realizează conexiunea directă între un
calculator compatibil USB şi un sistem SCXI.SCXI 1600 recepţionează semnale
analogice de la alte module SCXI şi amplifică,digitizează şi transmite datele prin
intermediul portului USB,deasemenea poate controla intrări şi ieşiri digitale şi ieşiri
analogice ale modulelor SCXI.
SCXI 1000 reprezintă şasiul sistemului şi sursa de alimentare a celor
două module amintite anterior.
a  d 2 d / dt 2  D 2 sin t

Utilizarea practică a mediului de dezvoltare LabView în studiul vibraţiilor

unei lamele elastice

Noţiunea de vibraţie

Vibraţiile sunt fenomene dinamice,care apar în medii elastice în urma unei

excitaţii locale şi care se propagă în interiorul mediului sub forma unor oscilaţii.
Mărimile caracteristice mişcării (vibraţiei) sistemului se definesc conform
relaţiilor:
d=D sin ω t deplasarea (1)
v=Dω cos ω t viteza (2)
a= Dω ω sin ω t acceleraţia (3)

a  d 2 d / dt 2  D 2 sin t
a  d 2 d / dt 2  D 2 sin t

Instrumente virtuale utilizate în prelucrarea vibraţiilor

Diagrama bloc a instrumentului virtual utilizat în achiziţia datelor

Instrumentul virtual realizat preia datele achiziţionate prin intrmediul blocului DAQ
Assistant, le transpune pe un grafic,selectează componenta după axa z a
semnalului,date care în final sunt memorate într-un fişier text.

a  d 2 d / dt 2  D 2 sin t
 Diagrama bloc a instrumentului virtual utilizat în citirea datelor

Prin intermediul instrumentului virtual prezentat ,datele memorate anterior

sunt citite şi prelucrate,fiind supuse unei simple şi duble integrări,pentru
obţinerea vitezei,respectiv deplasării.
 Diagrama bloc a instrumentului virtual utilizat în prelucrarea acceleraţiei

Instrumentul virtual realizat citeşte datele memorate anterior şi le

prelucrează în vederea obţinerii curbeli teoretice.
Panoul frontal al instrumentului virtual utilizat în prelucrarea acceleraţiei
