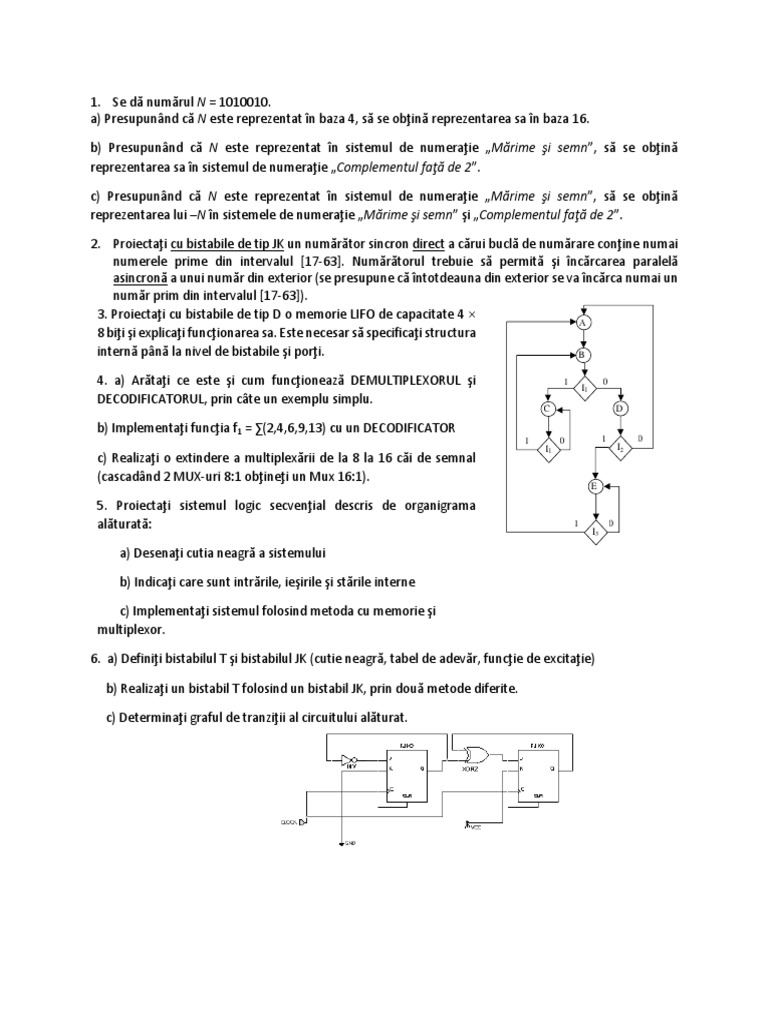

1. Se dă numărul N = 1010010.

a) Presupunând că N este reprezentat în baza 4, să se obţină reprezentarea sa în baza 16.

b) Presupunând că N este reprezentat în sistemul de numeraţie „Mărime şi semn”, să se obţină

reprezentarea sa în sistemul de numeraţie „Complementul faţă de 2”.

c) Presupunând că N este reprezentat în sistemul de numeraţie „Mărime şi semn”, să se obţină

reprezentarea lui –N în sistemele de numeraţie „Mărime şi semn” şi „Complementul faţă de 2”.

2. Proiectaţi cu bistabile de tip JK un numărător sincron direct a cărui buclă de numărare conţine numai
numerele prime din intervalul [17-63]. Numărătorul trebuie să permită şi încărcarea paralelă
asincronă a unui număr din exterior (se presupune că întotdeauna din exterior se va încărca numai un
număr prim din intervalul [17-63]).
3. Proiectaţi cu bistabile de tip D o memorie LIFO de capacitate 4  A
8 biţi şi explicaţi funcţionarea sa. Este necesar să specificaţi structura
internă până la nivel de bistabile şi porţi. B

4. a) Arătaţi ce este şi cum funcţionează DEMULTIPLEXORUL şi 1

I1
0
DECODIFICATORUL, prin câte un exemplu simplu.
C D

b) Implementaţi funcţia f1 = ∑(2,4,6,9,13) cu un DECODIFICATOR

1 0 1 0
I1 I2
c) Realizaţi o extindere a multiplexării de la 8 la 16 căi de semnal
(cascadând 2 MUX-uri 8:1 obţineţi un Mux 16:1).
E

5. Proiectaţi sistemul logic secvenţial descris de organigrama

alăturată: 1
I3
0

a) Desenaţi cutia neagră a sistemului

b) Indicaţi care sunt intrările, ieşirile şi stările interne

c) Implementaţi sistemul folosind metoda cu memorie şi

multiplexor.

6. a) Definiţi bistabilul T şi bistabilul JK (cutie neagră, tabel de adevăr, funcţie de excitaţie)

b) Realizaţi un bistabil T folosind un bistabil JK, prin două metode diferite.

c) Determinaţi graful de tranziţii al circuitului alăturat.

 4 biţi A>B
7. Proiectaţi următorul comparator de numere întregi cu semn pe 4 biţi: A
A=B
4 biţi Comparator
B
A<B

8. Proiectați folosind bistabile de tip T un numărător sincron reversibil care are bucla

de numărare: 0↔2↔6↔1↔4↔7↔0. Autocorecția și autoinițializarea se va realiza

într-un singur tact. Numărătorul trebuie să permită și încărcarea paralelă asincronă a

unui număr din exterior.

9. Proiectaţi un dispozitiv universal pe 4 biţi cu următoarele regimuri de funcţionare, alese pe baza

unui cod de comandă: a) încărcare paralelă asincronă; b) deplasare la stânga sincronă, cu un bit; c)
numărare descrescătoare sincronă; d) deplasare la stânga sincronă, cu doi biţi; e) reset asincron.

10. Să se minimizeze prin metoda Quine_McCluskey funcţia f = ∑(0, 2, 3, 5, 8, 9, 11, 12, 13, 21, 28, 29,
31) şi apoi să se implementeze folosind numai porţi ŞI-NU.

11. Pe o linie serială sosesc biți, câte unul pe fiecare tact. După 8 impulsuri de tact s-au citit aşadar 8
biţi, care formează un cuvânt de cod binar. Să se proiecteze cu componente SSI un circuit care
semnalează dacă acest cuvânt este palindrom (cuvântul citit de la stânga la dreapta este identic cu
cuvântul citit de la dreapta la stânga, de exemplu “00100100”) în baza 2

12. Proiectaţi un circuit care controlează un singur afişaj cu 7 segmente (7-segments display) astfel: se
afişează literele “b”, “E”, “c”, “d”, “A”, exact în această ordine, fiecare literă fiind afişată timp de 1 secundă.
După afişarea ultimei litere (“A”), bucla se reia de la prima literă (“b”) etc.
a a a a a a

CLOCK b
f b f b f b f b f b
c
g g g g g
7-segment Display d
e
e c e c e c e c e c
f
g d d d d d

Considerați că există deja disponibil un generator de tact (clock) care furnizează un semnal periodic cu
frecvenţa de 1 Hz.
