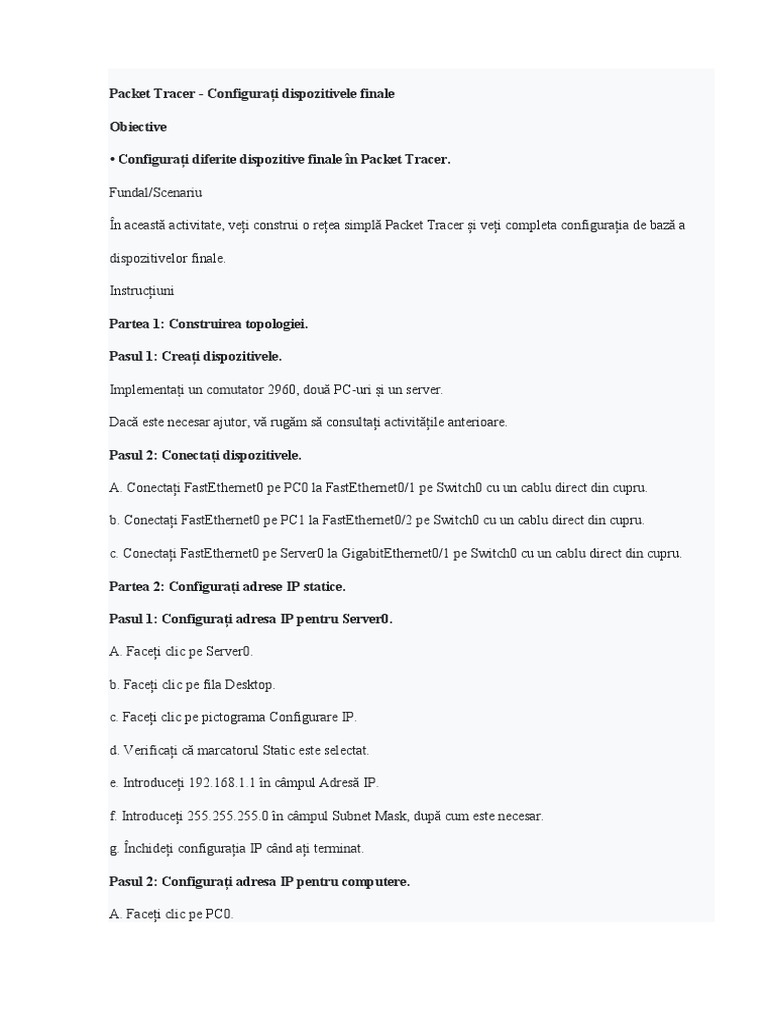

Packet Tracer - Configurați dispozitivele finale

Obiective

• Configurați diferite dispozitive finale în Packet Tracer.

Fundal/Scenariu

În această activitate, veți construi o rețea simplă Packet Tracer și veți completa configurația de bază a

dispozitivelor finale.

Instrucțiuni

Partea 1: Construirea topologiei.

Pasul 1: Creați dispozitivele.

Implementați un comutator 2960, două PC-uri și un server.

Dacă este necesar ajutor, vă rugăm să consultați activitățile anterioare.

Pasul 2: Conectați dispozitivele.

A. Conectați FastEthernet0 pe PC0 la FastEthernet0/1 pe Switch0 cu un cablu direct din cupru.

b. Conectați FastEthernet0 pe PC1 la FastEthernet0/2 pe Switch0 cu un cablu direct din cupru.

c. Conectați FastEthernet0 pe Server0 la GigabitEthernet0/1 pe Switch0 cu un cablu direct din cupru.

Partea 2: Configurați adrese IP statice.

Pasul 1: Configurați adresa IP pentru Server0.

A. Faceți clic pe Server0.

b. Faceți clic pe fila Desktop.

c. Faceți clic pe pictograma Configurare IP.

d. Verificați că marcatorul Static este selectat.

e. Introduceți 192.168.1.1 în câmpul Adresă IP.

f. Introduceți 255.255.255.0 în câmpul Subnet Mask, după cum este necesar.

g. Închideți configurația IP când ați terminat.

Pasul 2: Configurați adresa IP pentru computere.

A. Faceți clic pe PC0.


b. Faceți clic pe fila Desktop.

c. Faceți clic pe pictograma Configurare IP.

d. Verificați că marcatorul Static este selectat.

e. Introduceți 192.168.1.2 în câmpul Adresă IP.

f. Introduceți 255.255.255.0 în câmpul Subnet Mask, după cum este necesar.

g. Închideți Configurația IP când ați terminat pentru PC0.

h. Repetați aceeași procedură pentru PC1. Utilizați 192.168.1.3 ca adresă IP pentru PC1.

Partea 3: Verificați conectivitatea.

Pasul 1: verificați conectivitatea prin linia de comandă.

A. Verificați dacă toate luminile de legătură sunt verzi.

b. Faceți clic pe PC0.

c. Faceți clic pe fila Desktop.

d. Faceți clic pe Command Prompt pentru a deschide interfața liniei de comandă pentru PC.

e. La prompt, introduceți ping 192.168.1.1.

C:\> ping 192.168.1.1

Dacă ați făcut totul corect, ar trebui să vedeți următoarea ieșire. Rezultatul dvs. poate varia, dar

declarațiile de răspuns ar trebui să fie acolo. Dacă răspunsurile nu sunt acolo, încercați să refaceți

configurarea dispozitivului până în acest moment.

Ping 192.168.1.1 cu 32 de octeți de date:

Răspuns de la 192.168.1.1: bytes=32 time<1ms TTL=128

Răspuns de la 192.168.1.1: bytes=32 time<1ms TTL=128

Răspuns de la 192.168.1.1: bytes=32 time<1ms TTL=128

Răspuns de la 192.168.1.1: bytes=32 time=1ms TTL=128

Statistici ping pentru 192.168.1.1:


Pachete: trimise = 4, primite = 4, pierdute = 0 (0% pierdere),

Timpi aproximativi dus-întors în milisecunde:

Minim = 0 ms, Maxim = 1 ms, Medie = 0 ms

f. De asemenea, puteți da ping la PC1. Navigați la linia de comandă pentru PC1 și introduceți comanda

ping 192.168.1.3 la prompt. Ping-ul ar trebui să aibă succes.

g. Închideți promptul de comandă când ați terminat.

Pasul 2: verificați conectivitatea prin intermediul browserului web.

A. Faceți clic pe PC1.

b. Faceți clic pe fila Desktop.

c. Faceți clic pe browser web pentru a deschide aplicația browser web.

d. Introduceți 192.168.1.1 în câmpul URL și faceți clic pe Go. Pagina web Cisco Packet Tracer ar trebui

să se deschidă.

e. Închideți browserul web când ați terminat.

f. De asemenea, puteți utiliza aplicația browser web de pe PC0 pentru a afișa pagina web Cisco Packet

Tracer. Navigați la PC0. Din fila Desktop, deschideți Browser web și introduceți 192.168.1.1 în câmpul

URL.

Partea 4: Configurația de bază a comutatorului

Veți efectua o configurație de bază pe un comutator folosind filele Config și CLI din Packet Tracer.

Pasul 1: fila Configurare

A. Faceți clic pe Switch0.

b. Faceți clic pe fila Configurare.

Notă: fila Configurare nu este întotdeauna disponibilă pe echipamentele fizice de rețea. Unele dispozitive

simple au doar file de configurare. Fila de configurare poate fi utilă pentru învățarea de bază a

comenzilor, în special pentru începători.


Fila Configurare arată o listă de componente care pot fi configurate pe acest dispozitiv. Nu vom acoperi

care sunt aceste componente, așa cum se învață într-un curs de rețea, dar vom arăta cum să navigați și să

folosiți interfața.

c. Setările globale permit unui utilizator să schimbe numele unui dispozitiv care se afișează în spațiul de

lucru. De asemenea, permite modificarea numelui intern afișat la linia de comandă, precum și butoanele

pentru salvarea, încărcarea, exportul și ștergerea fișierelor de configurare.

Faceți dublu clic în caseta de dialog Nume gazdă pentru a evidenția cuvântul Comutare. Introduceți

Central pentru a înlocui Switch ca nume de gazdă. Packet Tracer va afișa comenzile IOS necesare pentru

a realiza schimbarea numelui în caseta Comenzi IOS echivalente. Comenzile afișate ar trebui să fie după

cum urmează:

Comutare> activare

Switch# configura terminalul

Introduceți comenzile de configurare, una pe linie. Încheiați cu CNTL/Z.

Switch(config)# hostname Central

Central(config)#

Acestea ar fi comenzile folosite din interfața liniei de comandă sau CLI pentru a schimba numele gazdei.

Dacă nu știați cum să faceți acest lucru din CLI, fila Config ar afișa comenzile necesare.

d. Faceți clic pe FastEthernet0/1 sub titlul Interfață pentru a configura interfața FastEthernet0/1.

În Comenzi IOS echivalente, interfața de comandă FastEthernet0/1 este afișată în caseta Comenzi IOS

echivalente.

Pasul 2: fila CLI

A. Selectați fila CLI pentru a comuta la interfața CLI. Observați că aceleași comenzi care erau în caseta

Comenzi IOS echivalente sunt listate în fereastra CLI.

b. La solicitare, introduceți oprire.

Central(config-if)# oprire

Central(config-if)#
%LINK-5-CHANGED: Interfața FastEthernet0/1, starea a fost schimbată în dezactivat administrativ

%LINEPROTO-5-UPDOWN: protocol de linie pe interfața FastEthernet0/1, starea schimbată în jos

Central(config-if)#

Această comandă doar închide interfața din linia de comandă.

c. Navigați la spațiul de lucru. Observați că luminile de legătură pentru conexiunea dintre PC0 și Switch0

sunt roșii. Deoarece interfața de pe comutator a fost oprită, conexiunea nu mai este activă și arată roșu.

d. Salvați și închideți activitatea, apoi ieșiți din Packet Tracer, dacă doriți.
End of document
