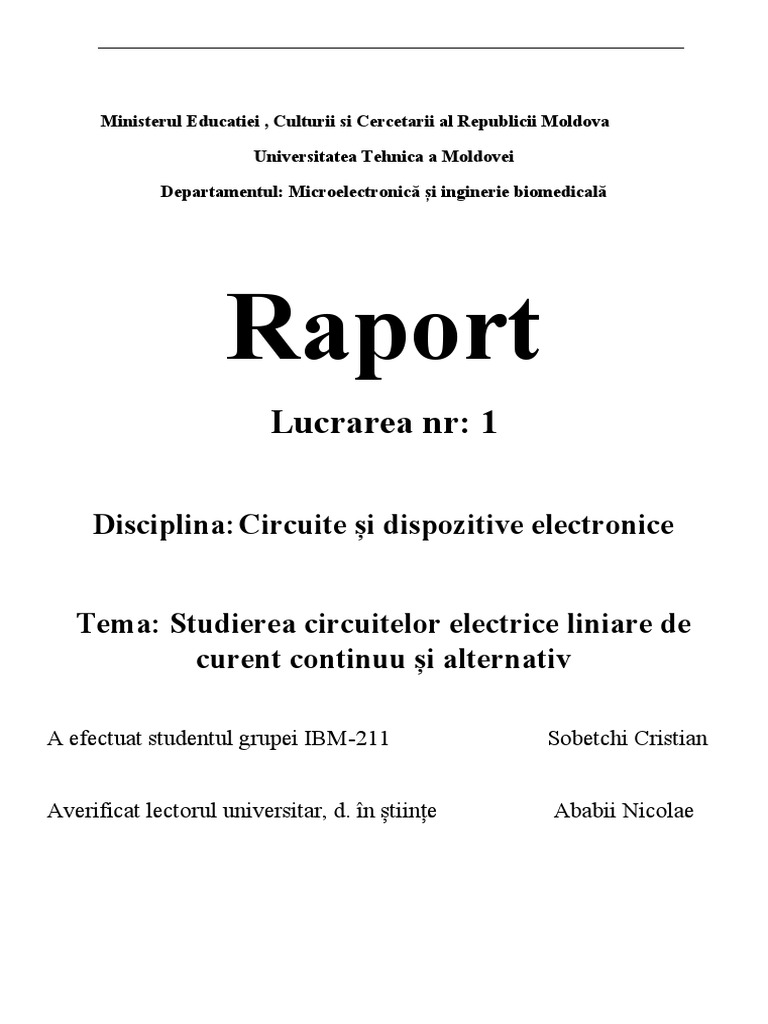

Ministerul Educatiei , Culturii si Cercetarii al Republicii Moldova

Universitatea Tehnica a Moldovei

Departamentul: Microelectronică și inginerie biomedicală

Raport
Lucrarea nr: 1

Disciplina: Circuite și dispozitive electronice

Tema: Studierea circuitelor electrice liniare de

curent continuu și alternativ

A efectuat studentul grupei IBM-211 Sobetchi Cristian

Averificat lectorul universitar, d. în științe Ababii Nicolae

Tema: Studierea Circuitelor electrice liniare de curent continuu și alternativ
Scopul lucrării: verificarea experimentală a respectării legii lui Ohm și Kirchhoff pentru
circuitele electrice ramificate și neramificate de curent continuu; cercetarea raportului de
amplitudă și fază dintre tensiune și curent pentru elementele R, L, C,

Aparate și accesorii: Multimetru digital DT9205, o sursa de curent continuu de laborator

cu tensiune reglata si stabilizata, generator de semnale DG1032Z, osciloscop cu doua canale
DS1052E, conductor de legatura, cabluri coaxiale,

Schema instalatiei:

Unde:
 mA – miliampermetru,
 V – voltmetru,
 G – generator de semnale,
 SA – comutator,
 R1, R2, R3, r0 – rezistoare,
 L – bobina de inductie,
 C – condensator,
 Osc, – osciloscop cu doua canale,
Formule de calcul
Legea lui Ohm pentru o secțiune a unui circuit care nu conține surse FEM –
curentul într-o secțiune a circuitului este direct proporțional cu tensiunea la
capetele acestei secțiuni și este invers proporțional cu rezistența sa,
Unde: I – intensitatea curentului electric in aceasta sectiune;
U – tensiunea la capetele acestei sectiuni;
R – rezistenta sectiunii,

Legea lui Ohm pentru un circuit complet (închis) - curentul în circuit este direct
proporțional cu FEM care acționează în circuit și invers proporțional cu suma
rezistenței circuitului și rezistența internă a sursei:
Unde: I – intensitatea curentului electric in circuit;
E – forta electromotoare care actioneaza in circuit;
R – rezistenta circuitului;
r0 – rezistenta interna a sursei,

Tabelele masurarilor si ale determinarilor:

Rezistența Curentul, Tensiunea, Curentul I în Tensiunea,

Ω mA V circuit, mA V
(calculat) (calculat) (măsurat) (măsurat)
R1 102,9 U1 4,42 U1 4,45
R2 197,5 43 U2 8,49 42,7 U2 8,56
R3 49 U3 2,10 U3 2,08

U1 =15,21 V
U2=15,14 V
I1=42,7 mA
I2=97,5mA
 15,21 V −15,14 V
r0 = =1,27 Ω
42,7 mA∗10 3−97,5 mA∗103
E=15,21V + 42,7 mA∗1,27 Ω=15,26

=0,06082A

Rezistența Curentul, Tensiunea, Curentul I în Tensiunea,

Ω mA V circuit, mA V
(calculat) (calculat) (măsurat) (măsurat)
R1 102,9 Ω I1 60 U1 6,25V I1 59,8mA U1 6,25V
R2 197,5 Ω I2 45 U2 9,03V I2 45,1mA U2 8,88V
R3 600 Ω I3 15 U3 9,03V I3 14,7mA U3 8,88V

U=15,1811, R3=600 Ω

15,26 V
I 1= =0,06082 A
1,27 Ω+ 249,60Ω

U 1=0,6082 A∗102,9Ω=6,2583 V U 2=U 3=9,0372V

I2=0,0457A
I3=0,015062A
15,26V*0,06082A=0,928
0,06082 A∗( 1,27 Ω+102,9 Ω ) +0 , 045 7 A∗197,5 Ω+ 0,015062 A∗600Ω =0,808
2 2 2

Tabelul 1,3
Măsurat Calculat
R3 U U1 U2 I1 I2 I3 U1+U2 I2+I3 P
Ω V mA V mA mW
0 15,26 14 0,7 135,6 4,6 130,8 29,26 135,4 3,96
50 15,26 11,05 3,77 107 19,8 86,9 26,31 106,7 2,80
100 15,26 9,28 5,73 88,6 29,4 58,7 24,49 88,1 2,15
150 15,26 8,25 6,7 79,8 34,3 45,1 23,51 79,4 1,86
300 15,26 7 8 67,8 40,9 26,7 22,26 67,6 1,50
400 15,26 6,67 8,37 64,5 42,9 21,2 21,93 64,1 1,40
 500 15,26 6,36 8,65 61,6 44,2 17,2 21,62 61,4 1,32
600 15,26 6,20 8,83 60 45,2 14,7 21,46 59,9 1,28
700 15,26 6,8 8,9 58,9 45,8 12,9 22,06 58,7 1,29

P(R=0)=(U1+U2)*(I1+I2)=29,26V*10-3*135,4mA=3,96mW
Concluzie
În această lucrare de laborator am înțeles ce reprezintă un circuit electric, efectuând în
practică diferite măsurări și calcule care ulterior le-am introdus în 3 tabele. Datorită acestei
lucrări a fost posibila demonstrarea respectarii legilor lui Kirchhoff si cea a lui Ohm, ceea ce
poate fi usor observat in rezolvarile efectuate pe baza de formule si date colectate referitor
la tensiuni, rezistente, curent. Suma curentilor care intra in nod intr-adevar este egala cu a
celor care iese din nodul respective, iar suma algebrica a FEM care actioneaza intr-o bucla
inchisa este egala cu R(Ω) U1, U2,3 (V) suma algebrica a caderii de tensiune pe toate
sectiunile buclei. De asemenea, ca rezultat al calculelor pentru valoarea puterii sursei am
obtinuto aproximativ egala cu cea a receptoarelor.
