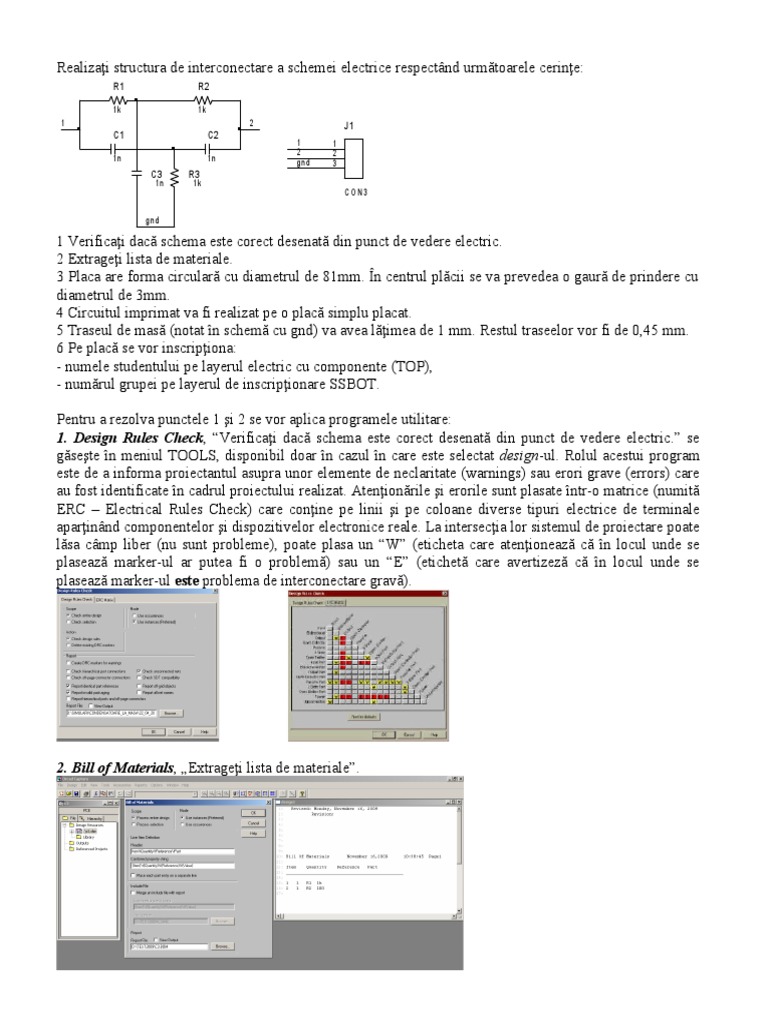

Realizaţi structura de interconectare a schemei electrice respectând următoarele cerinţe:

R1 R2

1k 1k
1 2 J1
C1 C2
1 1
2 2
1n 1n gnd 3
C3 R3
1n 1k
CON3

gnd

1 Verificaţi dacă schema este corect desenată din punct de vedere electric.
2 Extrageţi lista de materiale.
3 Placa are forma circulară cu diametrul de 81mm. În centrul plăcii se va prevedea o gaură de prindere cu
diametrul de 3mm.
4 Circuitul imprimat va fi realizat pe o placă simplu placat.
5 Traseul de masă (notat în schemă cu gnd) va avea lăţimea de 1 mm. Restul traseelor vor fi de 0,45 mm.
6 Pe placă se vor inscripţiona:
- numele studentului pe layerul electric cu componente (TOP),
- numărul grupei pe layerul de inscripţionare SSBOT.

Pentru a rezolva punctele 1 şi 2 se vor aplica programele utilitare:


1. Design Rules Check, “Verificaţi dacă schema este corect desenată din punct de vedere electric.” se
găseşte în meniul TOOLS, disponibil doar în cazul în care este selectat design-ul. Rolul acestui program
este de a informa proiectantul asupra unor elemente de neclaritate (warnings) sau erori grave (errors) care
au fost identificate în cadrul proiectului realizat. Atenţionările şi erorile sunt plasate într-o matrice (numită
ERC – Electrical Rules Check) care conţine pe linii şi pe coloane diverse tipuri electrice de terminale
aparţinând componentelor şi dispozitivelor electronice reale. La intersecţia lor sistemul de proiectare poate
lăsa câmp liber (nu sunt probleme), poate plasa un “W” (eticheta care atenţionează că în locul unde se
plasează marker-ul ar putea fi o problemă) sau un “E” (etichetă care avertizeză că în locul unde se
plasează marker-ul este problema de interconectare gravă).

2. Bill of Materials, „Extrageţi lista de materiale”.


3 Trasarea contur plăcă „Placa are forma circulară cu diametrul de 81mm.” Se face astfel:
- Se accesează din grupa de comenzi Options - System Settings.
Display units - Se bifează cerculeţul
din dreptul unităţii de măsură (mm).

Grids – Câmpurile corespunzătoare


lui Detail grid şi Visibile grid vor fi
completate cu valoarea razei (40.5)

Realizarea unui contur de placă se face utilizând meniul Tool,


comanda Obstacle, obţiunea New. Crucea mică ce apare în aria de
lucru indică faptul că este deja posibil să se înceapă trasarea liniei
de contur. Cum încă nu se cunoaşte ce tip de contur va fi desenat,
este indicat să se apeleze la meniul contextual (clic-dreapta) şi să se
aleagă opţiunea Properties. În acest moment va apărea tabloul
“Obstacle” în care trebuie să se specifice elementele conturului de
placă dorit.

Plasarea găurilor de prindere „În centrul plăcii se va prevedea o gaură de prindere cu diametrul de
3mm.” Comanda care se foloseşte este din grupa de Tool, Component, New. Se deschide fereatra Add
Component.

Se apasă pe butonul
Footprint şi din biblioteca Layout se alege MTHOLE 1 sau MTHOLE 2 sau MTHOLE 3. Se apasă pe
butonul OK.
Poziţionarea componentei în centrul plăcii: Location, X şi Y
se trece 0. Se apasă OK.

Stabilirea diametrului găurii de prindere:


Se selectează componenta MTHOLE şi se accesează baza de date corespunzătoare lui Padstack.

Se aleg din prima coloană Layerele DRLDWG şi DRILL. Se trece valoarea găurii la Pad Width şi la Pad
Height.

4 Stabilirea tipului de placă „Circuitul imprimat va fi realizat pe o placă simplu placat.”


Circuit simplu placat:
- BOTTOM – routing
- TOP, GND, POWER,
INNER1 şi INNER2 devin
Unused.
5 Stabilirea lăţimii traseeelor „Traseul de masă (notat în schemă cu gnd) va avea lăţimea de 1 mm. Restul
traseelor vor fi de 0,45 mm.”
Se accesează baza de date corespunzătoare lui Nets.

Se selectează din coloana NET NAME net-ul cu numele GND, iar în coloana Width Min Con Max se
trece valoarea impusă (1mm). Se procedează la fel pentru restul traseelor.

6 Inscripţionarea plăcii „Pe placă se vor inscripţiona:


- numele studentului pe layerul electric cu componente (TOP),
- numărul grupei pe layerul de inscripţionare SSBOT.”
Comanda: Tool, Text, New.
Text String – se trece textul

Layer – se alege pe ce layer


dorim să apară scris textul.

Se va bifa Mirrored numai


pentru textele care trebuie
scrise pe layere care au în
nume BOTTOM.
Finalizarea plăcii implică:
- plasarea componentelor în interiorul conturlui
- construirea traseelor: comenzile AUTO, Autoroute, Board.

Realizaţi structura de interconectare a schemei electrice respectând următoarele cerinţe:


C2

1n
C5 R4 J1
1 2
1 1
1n 1k 2
R2 2
R1 R3 gnd 3
1k 1k
1k
C ON 3
C1 C4
1n gnd 1n

1 Verificaţi dacă schema este corect desenată din punct de vedere electric.
2 Extrageţi lista de materiale.
3 Placa are forma dreptunghiulară cu laturile de 50/72mm.
La 5mm de colţul din stânga sus a plăcii se va prevedea o gaură de prindere cu
diametrul de 3mm.
4 Circuitul imprimat va fi realizat pe o placă simplu placat.
5 Traseul de masă (gnd) va avea lăţimea de 0,9 mm. Restul traseelor vor fi de 0,35 mm.
6 Pe placă se vor inscripţiona:
- numele studentului pe layerul de inscripţionare corespunzător celui cu componente
(SSTOP),
- numărul grupei pe layerul cu trasee (BOT).
Realizaţi structura de interconectare a schemei electrice respectând următoarele cerinţe:
C4

C2 1n C1
J1
2 1n 1n 1 1 1
R2 R1 2 2
gnd 3

1k 1k
C ON 3
R3 C3
1k 1n
gnd

1 Verificaţi dacă schema este corect desenată din punct de vedere electric.
2 Extrageţi lista de materiale.
3 Placa are forma pătrată cu latura de 79mm.
La 5mm de colţul din dreapta sus a plăcii se va prevedea o gaură de prindere cu
diametrul de 4mm.
4 Circuitul imprimat va fi realizat pe o placă simplu placat.
5 Traseul de masă (gnd) va avea lăţimea de 0,95 mm. Restul traseelor vor fi de 0,31 mm.
6 Pe placă se vor inscripţiona:
- numele studentului pe layerul de inscripţionare (SSTOP) corespunzător celui cu
componente,
- numărul grupei pe layerul de inscripţionare corespunzător celui cu trasee (BOT).

Realizaţi structura de interconectare a schemei electrice respectând următoarele cerinţe:


R3

1k J1
C1
1 1
2 2
2 1n 1 gnd 3
R2 R1
C ON 3
1k 1k

C3
1n
gnd

1 Verificaţi dacă schema este corect desenată din punct de vedere electric.
2 Extrageţi lista de materiale.
3 Placa are forma circulară cu diametrul de 79mm. Gaura de prindere cu diametrul de 3mm
se va plasa în sectorul corespunzător cadranului II dintr-un cerc trigonometric.
4 Circuitul imprimat va fi realizat pe o placă simplu placat.
5 Traseul de masă (gnd) va avea lăţimea de 0,75 mm. Restul traseelor vor fi de 0,32 mm.
6 Pe placă se vor inscripţiona: - numele studentului pe layerul cu componente (TOP),
- numărul grupei pe layerul de inscripţionare corespunzător celui cu trasee (SSBOT).
