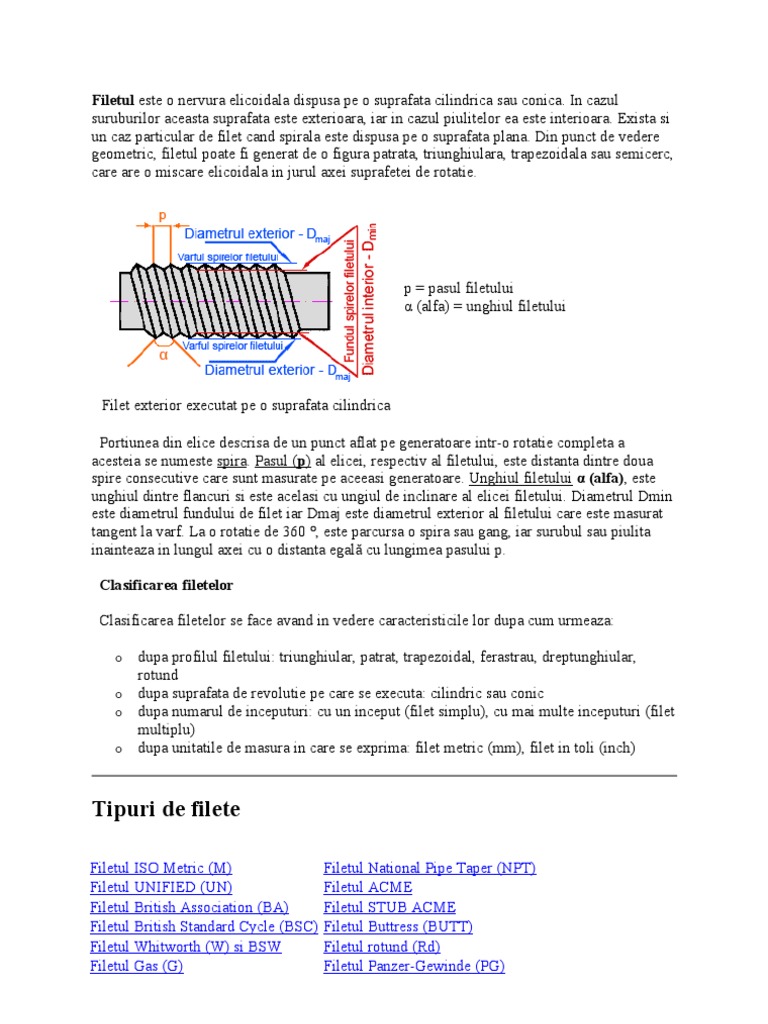

Filetul este o nervura elicoidala dispusa pe o suprafata cilindrica sau conica.

In cazul suruburilor aceasta suprafata este exterioara, iar in cazul piulitelor ea este interioara. Exista si un caz particular de filet cand spirala este dispusa pe o suprafata plana. Din punct de vedere geometric, filetul poate fi generat de o figura patrata, triunghiulara, trapezoidala sau semicerc, care are o miscare elicoidala in jurul axei suprafetei de rotatie.

p = pasul filetului (alfa) = unghiul filetului

Filet exterior executat pe o suprafata cilindrica Portiunea din elice descrisa de un punct aflat pe generatoare intr-o rotatie completa a acesteia se numeste spira. Pasul (p) al elicei, respectiv al filetului, este distanta dintre doua spire consecutive care sunt masurate pe aceeasi generatoare. Unghiul filetului (alfa), este unghiul dintre flancuri si este acelasi cu ungiul de inclinare al elicei filetului. Diametrul Dmin este diametrul fundului de filet iar Dmaj este diametrul exterior al filetului care este masurat tangent la varf. La o rotatie de 360 , este parcursa o spira sau gang, iar surubul sau piulita inainteaza in lungul axei cu o distanta egal cu lungimea pasului p. Clasificarea filetelor Clasificarea filetelor se face avand in vedere caracteristicile lor dupa cum urmeaza:
o o o o

dupa profilul filetului: triunghiular, patrat, trapezoidal, ferastrau, dreptunghiular, rotund dupa suprafata de revolutie pe care se executa: cilindric sau conic dupa numarul de inceputuri: cu un inceput (filet simplu), cu mai multe inceputuri (filet multiplu) dupa unitatile de masura in care se exprima: filet metric (mm), filet in toli (inch)

Tipuri de filete
Filetul ISO Metric (M) Filetul UNIFIED (UN) Filetul British Association (BA) Filetul British Standard Cycle (BSC) Filetul Whitworth (W) si BSW Filetul Gas (G) Filetul National Pipe Taper (NPT) Filetul ACME Filetul STUB ACME Filetul Buttress (BUTT) Filetul rotund (Rd) Filetul Panzer-Gewinde (PG)

1. Filetul ISO metric (M) - ISO 723-1993, ISO 965/1-1998, STAS 6371-73, STAS 510-74, STAS 981-74 Filetul metric este cel mai raspandit tip de filet din intreaga lume, folosit pentru imbinarea a diferitor componente. Acesta a fost unul dintre primele standarde internationale adoptate cand a luat nastere organizatia internationala pentru standardizare (ISO) in 1947.
o o

P: Pitch (pasul filetului) H: Thread height (inaltimea triunghiului profilului filetului) h: Thread depth (adncimea efectiv a filetului) Dmaj: Major diameter (diametrul exterior al filetului, cel mai mare diametru al surubului sau piulitei) Dmin: Minor diameter (diametrul interior al filetului, cel mai mic diametru al surubului sau piulitei, Dmin= Dmaj 2xh) Dp: Effective pitch diameter (diametrul mediu al filetului, diametrul unde grosimea filetului este egal cu spaiul dintre spire, Dp = Dmaj h)

Caracteristicile filetului metric:

o o

unghiul filetului: 60; H = 0.866025 x P;

Clasele filetului metric:

^Sus 2. Filetul UNIFIED (UN) - ANSI B1.1-1982

o o o o o

UNC (coarse pitch) de la 1/4" la 4" dia. UNF (fine pitch) de la 1/4" la 11/2" dia. UNEF (extra fine pitch) de la 1/4" la 111/16" dia. UNS (unified national special) UN (constant pitch) pentru 4,6,8,12,16,20,28, 32 TPI

Filetul UNIFIED are acelasi profil de 60 ca si filetul metric dar dimensiunile fiecarui filet UTS (Unified Thread Standard) sunt in inch (in loc de mm). Acest tip de filet este utilizat in special in SUA si Canada. Caracteristicile filetului UN:
o o

unghiul filetului: 60; H = 0.866025 x P;

Clasele filetului UN:

^Sus 3. Filetul BA (British Association) - BS 93: 1951 Filetul BA a fost definit in 1884 si standardizat in 1903 (Anglia) avand ca utilizare conexiunile electrice. Pe parcursul timpului a fost inlocuit de filetul ISO metric iar in prezent el este utilizat la strangeri fine, in special la instrumente.

Caracteristicile filetului BA:

o o o o o

unghiul filetului: 47.5 H = 1.13634 x p h = 0.60000 x p r = 0.18083 x p s = 0.26817 x p ^Sus

4. Filetul BSC (British Standard Cycle)

o o

BSC (BSCy) - British Standard Cycle CEI - Cycle Engineers Institute - inlocuit cu BSC

Filetul BSC este un filet fin folosit la scutere si motociclete datorita rezistentei la momente mari de torsiune si la vibratii. De asemenea, diametrul mai mare al miezului confera suruburilor o rezistenta mai mare la forfecare. Majoritatea dimensiunilor sunt cu pas de 26 TPI desi pot aparea si 24, 32 si 40 TPI. Caracteristicile filetului BSC:
o o o

unghiul filetului: 60 h = 0.5327 x p r = P/6

^Sus 5. Filetul Whitworth (W) si British Standard Whitworth (BSW)

o o o o

W - Whitworth BSW British Standard Whitworth BSF - British Standard Fine BSC - British Standard Cycle - folosit la motociclete datorita rezistentei la momente mari de torsiune si vibratii

Filetul Whitworth este folosit in mod deosebit in America si Anglia, fiind propus de catre Sir Joseph Whitworth in 1841. Se noteaza cu W urmat de un numar exprimat sub forma de fractie: W 1 1/2". Aceasta inseamna ca diametrul este exprimat in toli (inch) iar pasul la acest filet se exprima prin numarul de ganguri pe o lungime de un tol (inch)= 25.4mm. Datorita unghiului mai inclinat, acesta se desface mai dificil la trepidatii.

Caracteristicile filetului Whitworth:

o o o o

unghiul filetului: 55 H = 0.960491 x p h = 0.640327 x p r = 0.137329 x p ^Sus

6. Filetul Gas (G) - ISO-228 Part I-1996 (E)

o o o

BSPP (G) - British Standard Pipe Parallel Thread BSPF - British Standard Pipe Fastening Thread BSPT British Standard Pipe Taper Thread

Filetul Gas (G) este un filet paralel pentru interconectarea tevilor cunoscut ca BSPP, NPS sau G. Din punct de vedere tehnic, este un filet Whitworth dar cu dimensiuni conform BSPP(British Standard Pipe Parallel Thread). Caracteristicile filetului Whitworth:
o o o o

unghiul filetului: 55 H = 0.960491 x p h = 0.640327 x p r = 0.137329 x p ^Sus

7. Filetul National Pipe Thread Taper (NPT) - ANSI/ASME B1.20.1-1993

o o o o o o o o o

NPT National Pipe Thread Taper FPT female (internal) National Pipe Taper threads MPT male (external) National Pipe Taper threads PTF SAE short tape pipe thread NPTF Dryseal American National Standard Taper Pipe Thread (ANSI B1.20.3) NPSM American National straight pipe thread for mechanical joints NPSI American National straight intermediate pipe thread NPSF American Standard National Pipe Straight Fuel (Dryseal) NPSL American Standard Straight Locknut Pipe Thread

Filetul NPT este un standard american pentru filete conice folosite la imbinarea tevilor si racordurilor. Standardul ANSI/ASME B.1.20.1 cuprinde filete cu unghiuri de 60 de la 1/16" pana la 24" marimea nominala a tevii.

o o

H = 0.866025p = inaltimea filetului sharp V 60 h = 0.800000p = inaltimea efectiva afiletului p = 1/n = pasul filetului (masurat paralel la axa) n = numarul de filete per inch a = 30 = unghiul de flanc al filetului = 1 47' = unghiul conicitatii pentru con 1/16 fc = adancimea trunchierii la varf fr = adancimea trunchierii la radacina Fc = latimea suprafetei de varf Fr = latimea suprafetei de radacina

Caracteristicile filetului NPT:

o o o o

filet conic 1 47' radacini trunchiate si varfuri plate unghiul filetului 60 pasul este masurat in threads per inch (TPI) ^Sus

8. Filetul ACME - ANSI/ASME B1.5 Filetul ACME este un filet paralel folosit in special la miscarea transversala a masinilor industriale. Profilul trapezoidal ii confera filetului rezistenta mare si usurinta in fabricare. Filetul ACME este similar cu cel trapezoidal, singura diferenta fiind sistemul de referinta (ACME - imperial iar Trapezoidal - metric 30).

Caracteristicile filetului ACME:

o o o o

unghiul filetului: 29 H = 1.93335 x p h = p/2 Fcn = 0.3707 x p

Cea mai des folosita este clasa 'G'. Adeseori se utilizeaza si clasa 'C' dupa cerintele designerului. Clasa '3G' este utilizata in scopuri generale iar cele peste 3 au tolerante mai stranse. Clasa 2G = 0.030 P + 0.006 D Clasa 3G = 0.014 P + 0.0028 D D = diametrul major P = pasul filetului Clasa 4G = 0.010 P + 0.002 D ^Sus 9. Filetul STUB ACME - ANSI/ASME B1.8 Filetul STUB ACME a aparut la inceputul anilor 1900 si este utilizat in aplicatiile mai deosebite care cer filet cu pas grobian si adancime mica (h). Caracteristicile filetului STUB ACME:
o o o o

unghiul filetului: 29 H = 1.93335 x p h = 0.3 x p Fcn = 0.4224 x p ^Sus

10. Filetul BUTTRESS - ANSI B1.9 - 1973 Filetul BUTTRESS are un profil in forma dintilor de ferastrau si este utilizat la miscarea transversala a masinilor industriale, la etansari hidraulice (campuri petroliere) sau la tevile armelor datorita rezistentei la recul. Caracteristicile filetului BUTTRESS:
o o o o

unghiul filetului: 7/45 H = 0.89064 x p h = 0.6627 x p Fcn = 0.1632 x p

^Sus 11. Filetul rotund (Knuckle - Rd) - DIN 405, DIN 15403, DIN 20400

Filetul rotund (Rd) este insensibil la impuritati si deteriorari datorita profilului rotund si se utilizeaza la ambreiaje, arbori de frana la trenuri si la valve si porti mari. Caracteristicile filetului rotund:
o o

unghiul filetului: 30 h = 0.5 x p

^Sus 12. Filetul PG (Panzer-Gewinde) - DIN 40430-1971 & DIN 40431-1972 Filetul PG - este un filet dupa standarde Germane folosit la conexiuni electrice in locul filetului B.S. Conduit. Adancimea filetului este mai mica decat la NPT sau Metric, dar unghiul flancului este mai mare. Caracteristicile filetului PG:
o o

unghiul filetului: 80 h = 0.595875 x p

Dimensiunile standard ale filetului PG Conduit conform DIN 40430:

o o o o o o o o o o

Pg7: Dmaj = 12.5mm; TPI = 20 Pg9: Dmaj = 15.2mm; TPI = 18 Pg11: Dmaj = 18.6mm; TPI = 18 Pg13.5: Dmaj = 20.4mm; TPI = 18 Pg16: Dmaj = 22.5mm; TPI = 18 Pg21: Dmaj = 28.3mm; TPI = 16 Pg29: Dmaj = 37mm; TPI = 16 Pg36: Dmaj = 47mm; TPI = 16 Pg42: Dmaj = 54mm; TPI = 16 Pg48: Dmaj = 59.3mm; TPI = 16 ^Sus

Valori de gaurire pentru realizarea filetelor prin aschiere

Filetul ISO METRIC - DIN 336

Diam. filet Diam. filet Tip filet Diametrul interior interior x Pas gaurii [mm] (Dmin) (Dmin) [mm] min. [mm] max. [mm] M1 x 0.75 0.729 0.25 M1.1 x 0.85 0.829 0.25 M1.2 x 0.95 0.929 0.25 M1.3 x 1.10 1.075 0.30 M1.6 x 1.25 1.221 1.321 0.35 M1.8 x 1.45 1.421 1.521 0.35 M2 x 1.60 1.567 1.679 0.40 M2.2 x 1.75 1.713 1.838 0.45 M2.5 x 2.05 2.013 2.138 0.45 M3 x 2.50 2.459 2.599 0.50 M3.5 x 2.90 2.850 3.010 0.60 M4 x 3.30 3.242 3.422 0.70 M4.5 x 3.70 3.688 3.878 0.75 M5 x 4.20 4.134 4.334 0.80 M6 x 5.00 4.917 5.153 1.00 M7 x 6.00 5.917 6.153 1.00 M8 x 6.80 6.647 6.912 1.25 M9 x 7.80 7.647 7.912 1.25 M10 x 8.50 8.376 8.676 1.50

Diam. filet Diam. filet Tip filet Diametrul interior interior x Pas gaurii [mm] (Dmin) (Dmin) [mm] min. [mm] max. [mm] M11 x 9.50 9.376 9.676 1.50 M12 x 10.20 10.106 10.441 1.75 M14 x 12.00 11.835 12.210 2.00 M16 x 14.00 13.835 14.210 2.00 M18 x 15.50 15.294 15.744 2.50 M20 x 17.50 17.294 17.744 2.50 M22 x 19.50 19.294 19.744 2.50 M24 x 21.00 20.752 21.252 3.00 M27 x 24.00 23.752 24.252 3.00 M30 x 26.50 26.211 26.771 3.50 M33 x 29.50 29.211 29.771 3.50 M36 x 32.00 31.670 32.270 4.00 M39 x 35.00 34.670 35.270 4.00 M42 x 37.50 37.129 37.799 4.50 M45 x 40.50 40.129 40.799 4.50 M48 x 43.00 42.587 43.297 5.00 M52 x 47.00 46.587 47.287 5.00 M56 x 50.50 50.046 50.796 5.50

Filetul ISO METRIC FIN - DIN 336

Diam. filet Diam. filet Tip filet Tip filet Diametrul interior interior x Pas x Pas gaurii [mm] (Dmin) (Dmin) [mm] [mm] min. [mm] max. [mm] MF2.5 x MF18 x 2.15 2.121 2.221 0.35 1.00 MF3.0 x MF18 x 2.65 2.621 2.721 0.35 1.50 MF3.5 x MF18 x 3.15 3.121 3.221 0.35 2.00 MF4.0 x MF20 x 3.50 3.459 3.599 0.50 1.00 MF4.5 x MF20 x 4.00 3.959 4.099 0.50 1.50 MF5.0 x MF20 x 4.50 4.459 4.599 0.50 2.00 MF5.5 x MF22 x 5.00 4.959 5.099 0.50 1.00 MF6.0 x MF22 x 5.20 5.188 5.378 0.75 1.50 MF7.0 x MF22 x 6.20 6.188 6.378 0.75 2.00 MF8.0 x MF24 x 7.50 7.459 7.599 0.50 1.00 MF8.0 x MF24 x 7.20 7.188 7.378 0.75 1.50 MF8.0 x MF24 x 7.00 6.917 7.153 1.00 2.00 MF9.0 x MF25 x 8.20 8.188 8.378 0.75 1.00 MF9.0 x MF25 x 8.00 7.917 8.153 1.00 1.50 MF10 x MF25 x 9.20 9.188 9.378 0.75 2.00 MF10 x MF27 x 9.00 8.917 9.153 1.00 1.00 MF10 x MF27 x 8.80 8.647 8.912 1.25 1.50 MF11 x MF27 x 10.20 10.188 10.378 0.75 2.00 MF11 x MF28 x 10.00 9.917 10.153 1.00 1.00 MF12 x MF28 x 11.00 10.917 11.153 1.00 1.50

Diam. filet Diam. filet Diametrul interior interior gaurii [mm] (Dmin) (Dmin) min. [mm] max. [mm] 17.00 16.50 16.00 19.00 18.50 18.00 21.00 20.50 20.00 23.00 22.50 22.00 24.00 23.50 23.00 26.00 25.50 25.00 27.00 26.50 16.917 16.376 15.835 18.917 18.376 17.835 20.917 20.376 19.835 22.917 22.376 21.835 23.917 23.376 22.835 25.917 25.376 24.835 26.917 26.376 17.153 16.676 16.210 19.153 18.676 18.210 21.153 20.676 20.210 23.153 22.676 22.210 24.153 23.676 23.210 26.153 25.676 25.210 27.153 26.676

MF12 x 1.25 MF12 x 1.50 MF14 x 1.00 MF14 x 1.25 MF14 x 1.50 MF15 x 1.00 MF15 x 1.50 MF16 x 1.00 MF16 x 1.25 MF16 x 1.50 MF17 x 1.00 MF17 x 1.50

10.80 10.50 13.00 12.80 12.50 14.00 13.50 15.00 14.75 14.50 16.00 15.50

10.647 10.376 12.917 12.647 12.376 13.917 13.376 14.197 14.647 14.376 15.917 15.376

10.912 10.676 13.153 12.912 12.676 14.153 13.676 15.153 14.912 14.676 16.153 15.676

MF28 x 2.00 MF30 x 1.00 MF30 x 1.50 MF30 x 2.00 MF30 x 3.00 MF32 x 1.50 MF32 x 2.00 MF33 x 1.50 MF33 x 2.00 MF33 x 3.00 MF35 x 1.50 MF36 x 1.50

26.00 29.00 28.50 28.00 27.00 30.50 30.00 31.50 31.00 30.00 33.50 34.50

25.853 28.917 26.376 27.835 26.752 30.376 29.835 31.376 30.835 29.752 33.376 34.376

26.210 29.153 28.676 28.210 27.252 30.676 30.210 31.676 31.210 30.252 33.676 34.676

Filetul UNIFIED - DIN 336 (ISO 5864) Diam. Diam. Dimensiune filet filet Diametrul filet - TPI interior interior gaurii (nr. (Dmin) (Dmin) [mm] spire/inch) min. max. [mm] [mm] Nr. 1 - 64 1.50 1.425 1.582 UNC Nr. 1 - 72 1.55 1.473 1.613 UNF Nr. 2 - 56 1.85 1.694 1.872 UNC Nr. 2 - 64 1.90 1.755 1.913 UNF Nr. 3 - 48 2.10 1.941 2.146 UNC Nr. 3 - 56 2.15 2.024 2.197 UNF Diam. Diam. Dimensiune filet filet Diametrul filet - TPI interior interior gaurii (nr. (Dmin) (Dmin) [mm] spire/inch) min. max. [mm] [mm] 7/16" - 14 9.40 9.149 9.550 UNC 7/16" - 20 9.90 9.739 10.030 UNF 1/2" - 13 10.80 10.584 11.013 UNC 1/2" - 20 11.50 11.326 11.618 UNF 9/16" - 12 12.20 11.996 12.456 UNC 9/16" - 18 12.90 12.761 13.084 UNF

Nr. 4 - 40 UNC Nr. 4 - 48 UNF Nr. 5 - 40 UNC Nr. 5 - 44 UNF Nr. 6 - 32 UNC Nr. 6 - 40 UNF Nr. 8 - 32 UNC Nr. 8 - 36 UNF Nr. 10 - 24 UNC Nr. 10 - 32 UNF Nr. 12 - 24 UNC Nr. 12 - 28 UNF 1/4" - 20 UNC 1/4" - 28 UNF 5/16" - 18 UNC 5/16" - 24 UNF 3/8" - 16 UNC 3/8" - 24 UNF

2.35 2.40 2.65 2.70 2.85 2.95 3.50 3.50 3.90 4.10 4.50 4.70 5.10 5.50 6.60 6.90 8.00 8.50

2.385 2.271 2.697 2.550 2.642 2.819 3.302 3.404 3.683 3.962 4.343 4.496 4.976 5.367 6.411 6.792 7.805 8.379

2.156 2.459 2.487 2.741 2.896 3.023 3.531 3.607 3.962 4.166 4.597 4.724 5.268 5.580 6.734 7.038 8.164 8.626

5/8" - 11 UNC 5/8" - 18 UNF 3/4" - 10 UNC 3/4" - 16 UNF 7/8" - 9 UNC 7/8" - 14 UNF 1" - 8 UNC 1" - 12 UNF 1.1/8" - 7 UNC 1.1/8" - 12 UNF 1.1/4" - 7 UNC 1.1/4" - 12 UNF 1.3/8" - 6 UNC 1.3/8" - 12 UNF 1.1/2" - 6 UNC 1.1/2" - 12 UNF 1.3/4" - 5 UNC 2" - 4.5 UNC

13.50 14.50 16.50 17.50 19.50 20.40 22.25 23.25 25.00 26.50 28.00 29.50 30.75 32.75 34.00 36.00 39.50 45.00

13.376 14.348 16.299 17.330 19.169 20.262 21.963 23.109 24.648 26.284 27.823 29.459 30.343 32.634 33.518 35.809 38.951 44.689

13.868 14.671 16.833 17.689 19.748 20.663 22.598 23.569 25.349 26.744 28.524 29.919 31.120 33.094 34.295 36.269 39.814 45.598

ISO Metric Normal(DIN 13)

ISO Metric Fin(DIN 13)

NPTAmerica n Taper Pipe Thread (ANSI B 1.20.1)

Filet american pentru tevi, cu mbinare cu amestec de etan

are

NPTFAmeri can Taper Pipe Thread (ANSI B 1.20.3)

Filet american pentru tevi, cu mbinare f

amestec de etan

are
