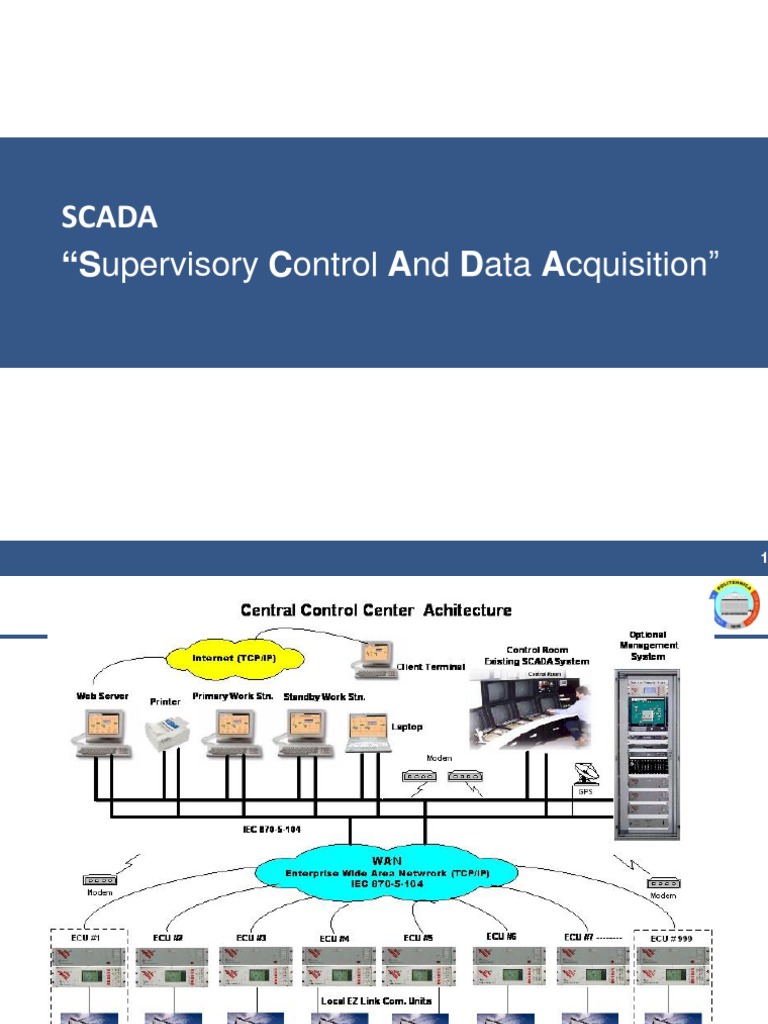

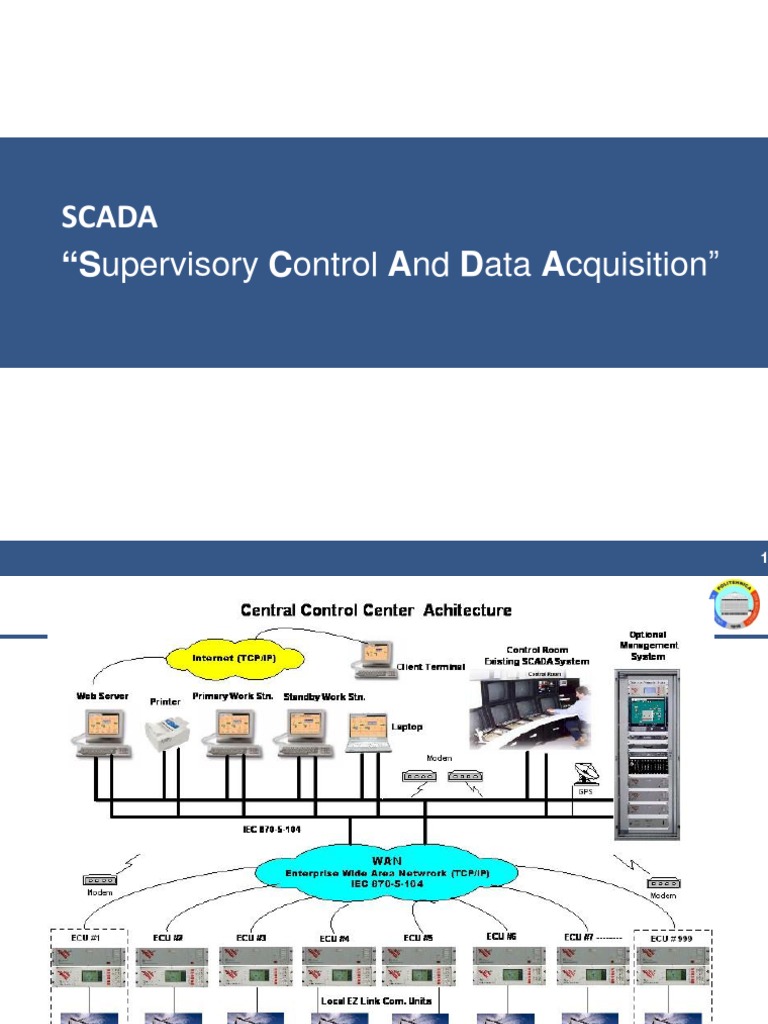

SCADA Supervisory Control And Data Acquisition

Platform de e-learning i curricul e-content pentru nvmntul superior tehnic

Platform de e-learning i curricul e-content pentru nvmntul superior tehnic

I) SCADA notiuni introductive

O aplicatie SCADA are 2 parti principale:
1. Sistemul/procesul industrial pe care dorim sa-l controlam si/sau monitorizam; 2. O retea cu elemente inteligente care interactioneaza cu sistemul anterior prin senzori si elemente de control specifice;

Platform de e-learning i curricul e-content pentru nvmntul superior tehnic

Platform de e-learning i curricul e-content pentru nvmntul superior tehnic

II) Componentele de baza ale sistemelor SCADA

1. Senzori si elemente de executie (elemente de comutatie, actuatoare) Sunt conectate la sistemul pe care-l monitorizam si controlam; 2. Unitati de telemetrie - Remote telemetry units (RTU) - Asigura interfata intre senzori si reteaua de transmisie (protocol de transmisie); - Sunt sisteme numerice care colecteaza informatiile de la senzori si le transmit mai departe prin intermediul retelei de comunicatie catre unitatea centrala; - Preiau comenzile de la unitatea centrala si le transmit elem. de executie locale; 3. Unitatile centrale SCADA (master units). - Sunt calculatoarele principale ale sistemului SCADA. Sunt prevazute cu interfete de operare (HMI/HCI) si posibilitati de comanda si reglare automata; - Unitatea centrala monitorizeaza continuu senzorii si elementele din sistem si genereaza avertizari si alarme daca este cazul; - Informatiile colectate sunt prezentate in forma sugestiva, global sau in detaliu. Sunt si memorate pentru utilizari ulterioare. 4. Reteaua de comunicatie (network) Asigura transferul de informatie intre unitatile centrale si unitatile RTU.

Platform de e-learning i curricul e-content pentru nvmntul superior tehnic

III) Functii specifice sistemelor SCADA

1. Achizitia de date
Sistemele SCADA monitorizeaza zeci-sute de senzori: - cu variatie numerica (digitala) - on/off switch; - cu variatie continua (analogica) semnalul este variabil (tensiune sau curent);

2. Transmiterea datelor (functia de comunicatie)

Datele de la senzori sunt trimese catre un centru de monitorizare si control; Retele locale LAN (Local Area Network) /Retele generale WAN (Wide Area Network); Transmisia se poate face serial, radio, Ethernet, TCP/IP...

3. Prezentarea datelor arhivare si memorare

Datele achizitionate (eventual prelucrate) sunt prezentate unui operator pe un PC master: HMI (Human-Machine Interface)/ HCI (Human-Computer Interface)

4. Control
Sistemele SCADA genereaza diverse comenzi si pot implementa functii de reglare automata pentru una sau mai multe marimi simultan.

5. Avertizare (alarma)
Daca anumite marimi depasesc limitele prescrise se genereaza semnale de avertizare si apoi de alarma (se pot stabili praguri: mult sub, putin sub, putin peste, mult peste).

Platform de e-learning i curricul e-content pentru nvmntul superior tehnic

IV) Cerinte impuse sistemelor SCADA

1. RTU
- Numar suficient de intrari/iesiri trebuie avute in vedere dezvoltarile viitoare dar si pretul; - Constructie robusta sa poate functiona in conditii extreme de temperatura si umiditate; - Alimentare sigura si redundanta functionare neintrerupta 24 ore/zi; - Posibilitatea de a asigura comunicatii multiple redundanta; - Memorie nonvolatila pt. program si pentru date in perioadele de pierdere a comunicatiei; - Posibilitati de control minimal pentru echipamentele din zona sa de activitate; - Ceas local Real time clock; - Watchdog timer pentru repornirea RTU;

2. Unitatea centrala (Master)

- Programare usoara, intuitiva si flexibila; - Interfata grafica sugestiva; - Trimeterea automata de rapoarte si atentionari catre echipa tehnica (inclusiv email, SMS); - Posibilitatea de a vizualiza rapoarte generale de ansamblu sau rapoarte detaliate sugestii; - Posibilitatea de a dezactiva (filtra) anumite surse de alarma; - Posibilitatea de a permite dezvoltari ulterioare ale aplicatiei pentru 10/15 ani; - Asigurarea redundantei mai multe unitati master in diverse locatii; - Posibilitatea de a suporta protocoale de comunicatie multiple pentru diverse echipamente;

Platform de e-learning i curricul e-content pentru nvmntul superior tehnic

V) Domenii de aplicabilitate ale sistemelor SCADA

Producerea, transportul si distributia energiei electrice. Se pot monitoriza si controla marimi electrice specifice (tensiuni si curenti de linie, putere transmisa, frecventa, factor de putere...) precum si starea separatoarelor sau a contactoarelor de putere. Retelele de alimentare cu apa si canalizare Se poate monitoriza si controla presiunea si debitul apei, nivelul din bazinele de acumulare, calitatea si temperatura apei. Sisteme industriale de productie Sistemele SCADA pot contola si monitoriza parametrii liniilor de productie, sistemele de automatizare si robotii industriali. Se poate asigura controlul calitatii.

Sistemul de transport public SCADA poate fi utilizat pentru a monitoriza pozitia mijloacelor de transport in comun, parametrii energetici ai liniei de alimentare pentru metrou, tranvaie, troleibuze si sistemul de semnalizare.
Semaforizarea intersectiilor sau a sistemelor feroviare.

Sisteme de securitate si acces in cladiri; sisteme de climatizare; sisteme de iluminare.

Platform de e-learning i curricul e-content pentru nvmntul superior tehnic

VI) Avantaje ale sistemelor SCADA

- Monitorizare si control in timp real; - Determinarea directiei posibile a sistemului prin analiza istoricului procesului monitorizat; - Detectarea si corectarea rapida a problemelor in timpul functionarii; - Detectarea punctelor de blocaj sau de ineficienta economica; - Controlul sistemelor complexe cu personal putin si/sau mai putin specializat; - Marirea eficientei si a profitabilitatii.

Concluzii
- SCADA este un sistem de supraveghere, monitorizare si control; - Contine un numar de unitati de telemetrie (RTU Remote Telemetry Unit) care achizitioneaza date din procesul monitorizat si le trimete apoi sistemului master prin intermediul unui sistem de comunicatie; - Unitatea centrala prelucreaza si afiseaza datele receptionate si efectueaza operatii de control la distanta; - Specificul sistemelor SCADA este deci monitorizarea si controlul la distanta.

Platform de e-learning i curricul e-content pentru nvmntul superior tehnic

Sisteme de control distribuit - Distributed Control System - DCS

Sistemele DCS s-au dezvoltat acolo unde necesarul de calcul este mare iar zona acoperita este restransa.
