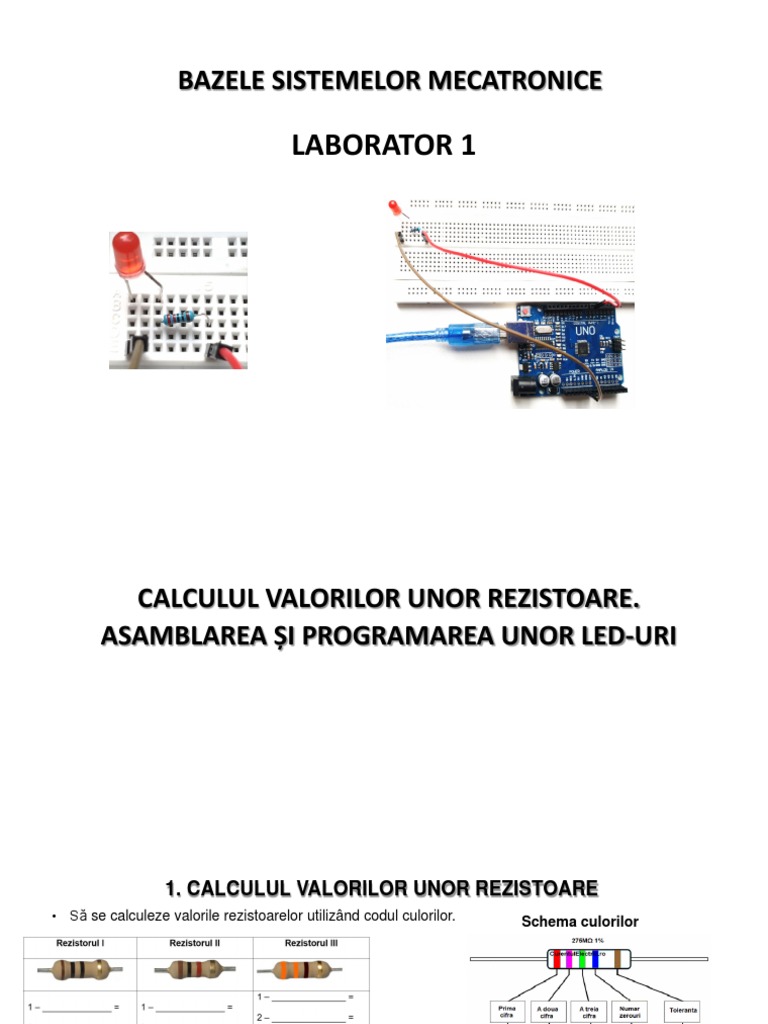

BAZELE SISTEMELOR MECATRONICE

LABORATOR 1
 CALCULUL VALORILOR UNOR REZISTOARE.
ASAMBLAREA ȘI PROGRAMAREA UNOR LED-URI
 1. CALCULUL VALORILOR UNOR REZISTOARE
• Să se calculeze valorile rezistoarelor utilizând codul culorilor. Schema culorilor

Rezistorul I: Rezistorul II: Rezistorul III:

1 – maro: 1 – maro: 1 – orange:
2 – negru: 2 – negru: 2 – orange:
3 – negru: 3 – roșu: 3 – maro:
4 – auriu: 4 – auriu: 4 – auriu:

(https://curentulelectric.ro/codul-culorilor-pe-rezistente/80/)
 Schema culorilor

Rezistorul IV: Rezistorul V: Rezistorul VI:

1 – roșu: 1 – orange: 1 – verde:
2 – roșu: 2 – negru: 2 – mov:
3 – negru: 3 – negru: 3 – negru:
4 – maro: 4 – orange: 4 – orange:
5 – maro: 5 – maro: 5 – maro:

(https://curentulelectric.ro/codul-culorilor-pe-rezistente/80/)
 2. ASAMBLAREA ȘI PROGRAMAREA UNOR LED-URI

• Un LED (Light Emitting Diode) este o diodă semiconductoare care are proprietate ca la polarizare directă a
joncțiunii p - n aceasta emite lumină.
 2.1. APRINDEREA UNUI LED PE BREADBOARD

Elementele componente ale aplicației 1

 Exemplul 1. Aprinderea unui LED pe breadboard

• Pentru a funcționa montajul se va scrie codul (programul) utilizând software-ul Arduino. Pașii pentru scrierea codului sunt:
1 – se scriu datele de configurare: numărul pinilor pentru efectuarea aplicației, starea pinilor (INPUT, OUTPUT);
2 – se scriu instrucțiunile. Se vor utiliza pinMode (OUTPUT), digitalWrite (HIGH, LOW), delay;
3 – se verifică codul și apoi se salvează pe placa Arduino.

Să se modifice valorile corespunzătoare parametrilor HIGH și LOW (delay HIGH = delay LOW, delay HIGH > delay LOW, delay HIGH < delay LOW).
 Exemplul 2. Aprinderea unui LED pe breadboard

Să se modifice valoarea corespunzătoare parametrului i și să se explice fenomenul observat.

LED-ul roșu - două fire: 1 - la pinul digital 7,
2 - la GND.
LED-ul albastru - două fire: 1 - la pinul digital 6,
2 - la GND.
 2.2. APRINDEREA A DOUĂ LED-uri PE BREADBOARD
• Să se efectueze montajul și să se scrie codul.

• Pașii pentru scrierea codului sunt:

1 – se scriu datele de configurare:

led_Rosu = 7, led_Albastru = 6
(int led_Rosu = 7; int led_Albastru = 6;),
starea pinilor – elemente de ieșire (OUTPUT);

2 – se scriu instrucțiunile.
Se vor utiliza pinMode (OUTPUT), digitalWrite (HIGH, LOW), delay (întârzierea exprimată în milisecunde);

3 - se verifică codul și apoi se salvează pe placa Arduino. Se alege tipul plăcii: TOOLS – BOARD și portul
la care se efectuează conectarea: TOOLS – PORT. Încărcarea codului în memoria plăcii Arduino se
efectuează executând clic pe butonul UPLOAD.
