Universitatea Transilvania din Braşov

Facultatea: Inginerie mecanică

Departamentul: Autovehicule şi Transporturi (ATR)
Programul de studii: AR (anul II)

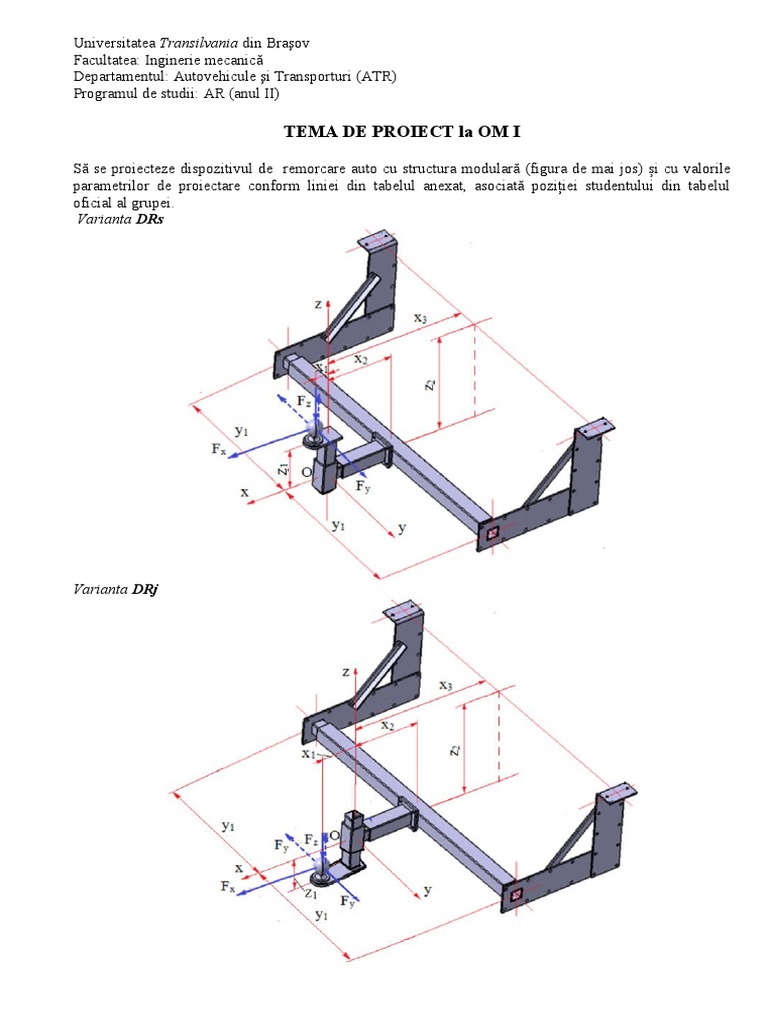

TEMA DE PROIECT la OM I

Să se proiecteze dispozitivul de remorcare auto cu structura modulară (figura de mai jos) și cu valorile
parametrilor de proiectare conform liniei din tabelul anexat, asociată poziției studentului din tabelul
oficial al grupei.
Varianta DRs

Varianta DRj
Etape de lucru
Documentația digitală, pentu lucrul la proiect are la bază ALGORITMUL PRINCIPAL de proiectare a
Dispozitivelor de remorcare (DRA) de la adresa:
http://mg.rrv.ro/DRA_html/Algoritm%20principal%20de%20proiectare%20DRA.htm
Nume utilizator: student; Parolă: mogan.
Parcurgerea în timp a etapelor de lucru (subcapitolelor algoritmului principal) se va face conform
documentului Gafic de desfășurarea a aciviăților la proiect și laborator.docx.

Documentația proeictului pe parcurs

Rezultatele obținute pe parcurs și în final vor fi introduse în documentul Memoriu tehnic proiect OM
I.docx (care se va descărca cu linkul Ex.10.1) care este un model cu date de proiect considerate ca
exemplu.
Fiecare student va personaliza pe parcurs toate etapele (subcapitolele) cu date corespunzătoare temei de
proiect. La fiecare viză (viza I, viza I, …vizaVI) se va posta (pe platforma eLearning) documentul
Memoriu tehnic proiect OM I_Nume_Prenume.docx completat (personalizat) până la etapa (subcapitolul)
curentă. În paralel cu evoluția calculelor și verificărilor se va elabora Desenul de ansamblu în mediul
AUTOCAD.

Documentația finală a proiectului

La sfârșitul penultimei săptămâni (sâmbătă, ora 23.59) se vor posta (pe platforma eLearning):
- Memoriu tehnic proiect OM I_Nume_Prenume.pdf care va conține toate personalizările (date și
desene) făcute pe parcurs și în final.
- Documentație AUTOCD_Nume_Prenume.zip , arhiva va conține toate aplicațiile AUTOCAD
pentru: desenul de ansamblu și desenele de execuție pentru Cârligul de remorcare, Subansamblul
S4 și Arc elicoidal.

Obs. Este obligatoriu ca atât documentația scrisă (Memoriu tehnic …) și cea grafică (în AUTOCAD) să
respecte structurile și modelele indicate în documentația suport.
 Valori ale parametrilor de proiectare:

Nr.
curent din D S X1 X2 X3 Y1 Z1 Z2
Varianta
lista [kN] [kg] [mm] [mm] [mm] [mm] [mm] [mm]
grupei
Gr. AR1
1 1,1 150 DRj 50 150 400 350 250 250
2 1,2 30 DRs 90 150 350 350 250 250
3 1,3 35 DRj 70 250 350 450 150 150
4 1,4 40 DRs 80 250 450 450 150 150
5 1,5 45 DRj 90 350 450 550 250 250
6 1,6 50 DRs 150 150 550 660 250 250
7 1,7 55 DRj 50 150 350 650 150 150
8 1,8 60 DRs 60 150 350 350 150 150
9 1,9 65 DRs 70 250 350 350 250 250
10 2 70 DRj 80 250 450 450 250 250
11 2,1 75 DRs 90 350 450 450 150 150
12 2,2 80 DRj 150 150 550 550 150 150
13 2,3 85 DRs 90 150 350 660 250 250
14 2,4 90 DRj 60 150 350 650 250 250
15 2,5 95 DRs 70 250 350 350 150 150
16 2,6 100 DRj 80 250 450 350 150 150
17 2,7 105 DRs 90 350 450 450 250 250
18 2,8 110 DRj 150 150 550 450 250 250
19 2,9 115 DRs 80 150 350 550 150 150
20 3 120 DRj 60 150 350 660 150 150
21 3,1 125 DRs 80 250 350 650 250 250
22 3,2 130 DRj 80 250 450 350 250 250
23 3,3 135 DRs 90 350 450 350 150 150
24 3,4 140 DRj 150 150 550 450 150 150
25 3,5 145 DRs 140 170 350 400 160 160
Gr. AR2
1 3,6 100 DRs 50 150 350 450 250 250
2 3,7 155 DRj 85 150 350 550 250 250
3 3,8 160 DRs 70 250 350 660 150 150
4 3,9 165 DRs 80 250 450 650 150 150
5 4 170 DRj 90 350 450 350 250 250
6 4,1 175 DRs 150 150 550 350 250 250
7 4,2 180 DRj 110 150 350 450 150 150
8 4,3 185 DRs 60 150 350 450 150 150
9 4,4 190 DRj 70 250 350 550 250 250
10 4,5 195 DRs 80 250 450 660 250 250
11 4,6 200 DRj 90 350 450 650 150 150
12 4,7 30 DRs 150 150 550 350 150 150
13 4,8 135 DRj 95 150 350 350 250 250
14 4,9 140 DRs 60 150 350 450 250 250
15 5 145 DRj 70 250 350 450 150 150
 16 1,15 150 DRs 80 250 450 550 150 150
17 1,25 55 DRj 90 350 450 660 250 250
18 1,35 60 DRs 150 150 550 650 250 250
19 1,45 65 DRj 120 150 350 350 150 150
20 1,55 70 DRs 60 150 350 350 150 150
21 1,65 75 DRj 150 250 350 450 250 250
22 1,75 80 DRs 80 250 450 450 250 250
23 1,85 85 DRj 90 350 450 550 150 150
24 1,95 90 DRs 150 150 550 660 150 150
25 2,05 95 DRj 150 150 350 650 250 250
Gr. AR3
1 2,15 140 DRs 60 150 550 350 250 250
2 2,25 110 DRs 85 250 350 350 150 150
3 2,35 115 DRj 80 250 450 450 150 150
4 2,45 120 DRs 90 350 450 450 250 250
5 2,55 125 DRj 150 150 550 550 250 250
6 2,65 130 DRs 150 150 350 660 150 150
7 2,75 135 DRj 60 150 350 650 150 150
8 2,85 140 DRs 70 250 350 350 250 250
9 2,95 145 DRj 80 250 450 350 250 250
10 3,1 150 DRs 130 350 450 450 150 150
11 3,15 50 DRj 150 150 550 450 150 150
12 3,25 55 DRs 50 150 350 550 250 250
13 3,35 60 DRs 120 150 350 660 250 250
14 3,45 65 DRj 70 250 350 650 150 150
15 3,55 70 DRs 80 250 450 350 150 150
16 3,65 75 DRj 90 350 450 350 250 250
17 3,75 80 DRs 150 150 550 450 250 250
18 3,85 85 DRj 50 150 350 450 150 150
19 3,95 90 DRs 160 150 350 550 150 150
20 4,05 95 DRj 70 250 350 660 250 250
21 4,15 100 DRs 80 250 450 650 250 250
22 4,25 105 DRj 90 350 450 350 150 250
23 4,35 110 DRs 150 150 550 350 150 150
24 4,45 115 DRj 50 150 350 450 250 150
25 4,55 120 DRs 130 150 350 450 250 250
26 4,65 125 DRj 70 250 350 550 150 250
27 4,75 130 DRs 80 250 450 660 150 150
28 4,85 135 DRj 90 350 450 650 250 150
Gr. AR4
1 5 70 DRs 150 150 350 350 250 250
2 1,12 150 DRs 150 150 350 350 150 250
3 1,22 50 DRj 60 150 350 450 150 150
4 1,32 55 DRs 70 250 350 450 250 150
5 1,42 60 DRj 80 250 450 550 250 250
6 1,52 65 DRs 90 350 450 660 150 250
7 1,62 70 DRj 150 150 550 650 150 250
8 1,72 75 DRs 145 140 350 600 170 220
9 1,82 80 DRj 50 150 320 350 250 150
10 1,92 85 DRs 160 150 350 350 250 150
 11 2,02 90 DRj 70 250 350 450 150 250
12 2,12 95 DRs 130 250 450 450 150 250
13 2,22 100 DRj 90 350 450 550 250 150
14 2,32 105 DRs 150 150 550 660 250 150
15 2,42 110 DRj 50 150 350 650 150 250
16 2,52 115 DRs 90 150 350 350 150 250
17 2,62 120 DRj 70 250 350 350 250 150
18 2,72 125 DRs 80 250 450 450 250 150
19 2,82 130 DRj 90 350 450 450 250 250
20 2,92 135 DRs 150 150 550 550 150 250
21 3,02 140 DRj 50 150 350 660 150 150
22 3,12 145 DRs 120 150 350 650 250 150
23 3,22 150 DRj 70 250 350 350 250 250
24 3,32 50 DRs 80 250 450 350 150 250
25 3,42 55 DRj 90 350 450 450 150 150
26 3,52 60 DRs 150 150 550 450 250 150
27 3,62 65 DRj 50 150 350 550 250 250
Gr.AR5
1 3,68 60 DRj 60 150 450 660 150 250
2 3,72 80 DRs 70 250 350 650 150 150
3 3,82 85 DRj 80 250 450 350 250 150
4 3,92 90 DRs 90 350 450 350 250 250
5 4,02 95 DRj 150 150 550 450 150 250
6 4,12 100 DRs 150 150 350 450 150 150
7 4,22 105 DRj 60 150 350 550 250 150
8 4,32 110 DRs 70 250 350 660 250 155
9 4,42 115 DRj 80 250 450 650 150 250
10 4,52 120 DRs 115 230 450 660 160 235
11 4,62 125 DRj 90 350 425 550 150 250
12 4,72 130 DRs 150 150 550 350 250 150
13 4,82 135 DRj 50 150 350 350 250 150
14 1,17 140 DRs 130 150 350 450 150 250
15 1,27 145 DRj 70 250 350 450 150 250
16 1,37 150 DRs 80 250 450 550 250 150
17 1,47 152 DRj 70 350 450 660 250 150
18 1,57 155 DRs 90 150 550 650 150 250
19 1,67 160 DRj 150 150 350 350 150 250
20 1,77 165 DRs 150 150 350 350 250 150
21 1,87 170 DRj 60 250 350 450 250 150
22 1,97 175 DRs 70 250 450 450 150 250
23 2,07 180 DRs 80 350 450 550 150 250
24 2,17 185 DRj 90 150 550 660 250 150
25 2,27 190 DRs 150 150 350 650 250 150
26 2,37 195 DRj 50 150 350 350 150 250
27 2,47 50 DRs 60 250 350 350 150 250
28 2,57 55 DRs 70 250 450 450 250 150
Gr.AR6
1 2,77 185 DRs 80 350 450 450 250 150
2 2,87 70 DRs 90 150 550 550 150 250
 3 2,97 75 DRj 150 150 350 660 150 250
4 3,07 80 DRs 150 150 350 650 250 150
5 3,17 85 DRj 60 250 350 350 250 150
6 3,27 90 DRs 70 250 450 350 150 250
7 3,37 95 DRj 80 350 450 450 150 250
8 3,47 100 DRs 90 350 550 450 250 150
9 3,57 105 DRj 150 150 550 550 250 150
10 110 DRs 135 150 350 660 150 250
11 3,67 115 DRj 125 300 350 600 170 140
12 3,77 120 DRs 90 350 500 660 150 150
13 3,87 125 DRj 150 150 550 650 150 150
14 3,97 130 DRs 135 150 350 350 250 250
15 4,07 135 DRj 60 150 350 350 250 250
16 4,17 140 DRs 70 250 350 450 150 150
17 4,27 145 DRj 80 250 450 450 150 150
18 4,37 150 DRs 90 350 450 550 250 250
19 4,47 45 DRj 150 150 550 660 250 250
20 4,57 155 DRs 115 150 350 650 150 150
21 4,67 160 DRj 60 150 350 350 150 150
22 4,77 165 DRs 70 250 350 350 250 250
23 4,87 170 DRj 80 250 450 450 250 250
24 4,97 175 DRs 90 350 450 450 150 150
25 5 180 DRj 110 300 550 350 145 125
Creditati
1 3,65 110 DRs 150 150 350 450 250 150
2 3,75 195 DRs 150 150 350 450 150 250
3 3,85 200 DRj 60 250 350 550 150 250
4 3,95 50 DRs 70 250 450 660 250 150
5 4,05 55 DRs 80 250 450 650 250 150
6 4,15 60 DRs 90 350 450 450 150 350
7 4,25 65 DRj 150 150 550 350 150 250
8 4,35 70 DRs 90 150 350 660 150 250
9 4,45 75 DRj 70 250 350 350 150 150
10 4,55 80 DRs 90 350 450 450 250 250
11 4,65 85 DRj 150 150 550 450 250 250
12 4,75 90 DRs 150 150 350 550 250 150
13 4,85 95 DRj 60 150 350 660 150 150
14 4,95 100 DRs 70 250 350 650 150 250
15 1,07 105 DRj 150 150 450 450 250 150

Braşov, februarie 2023 TITULAR de CURS

Prof. univ. dr. ing. Gheorghe MOGAN

TITULARI APLICAŢII,
Prof. univ. dr. ing. Gheorghe MOGAN
Dr. ing. Eugen BUTILĂ
Drd. ing. Diana BUZDUGAN
