Curs

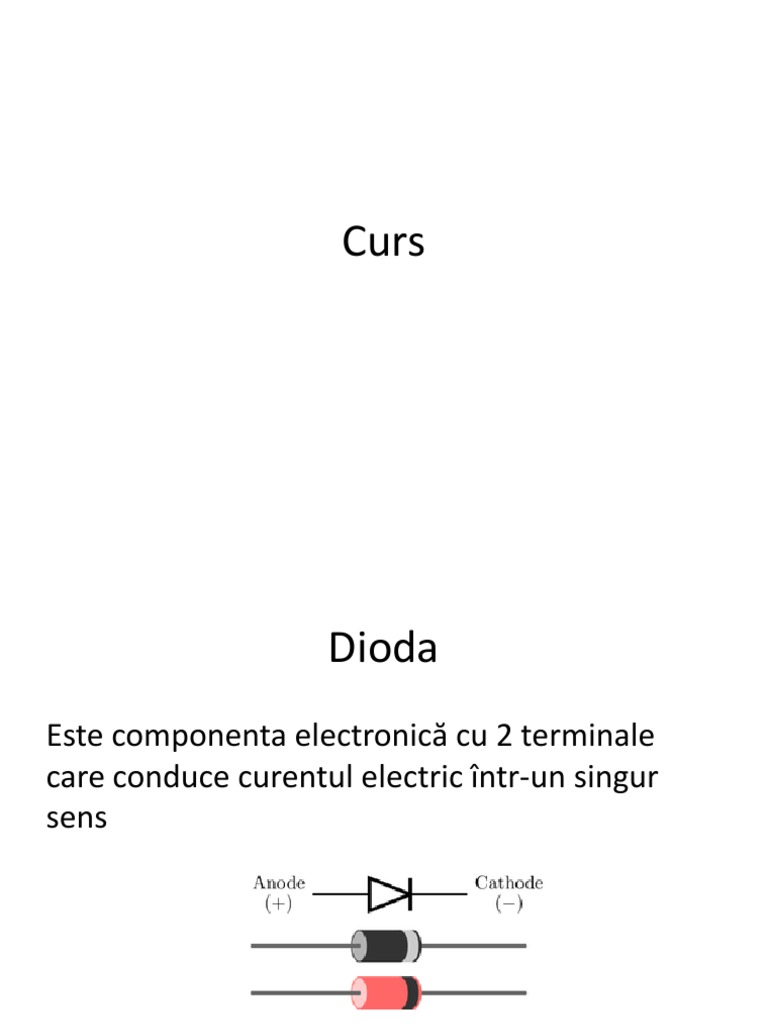

Dioda
Este componenta electronică cu 2 terminale
care conduce curentul electric într-un singur
sens
Dioda
 Dioda
• Simboluri / tipuri
 Dioda
• În electronică, dioda este o componentă activă, care
restricţionează direcţia de mişcare a purtătorilor de
sarcină. În esenţă, ea permite trecerea curentului într-o
direcţie şi-l blochează în direcţia contrară, această
proprietate fiind la baza principalelor sale aplicaţii,
denumite în general, redresare.

• Denumirea de diodă a fost dată de către William Henry

Eccles în 1919 şi provine din greaca veche ( di – două,
odos – rădăcini ), adică un dispozitiv cu două terminale,
denumit tehnic dipol.
 Dioda semiconductoare
• Marea majoritate a diodelor moderne se bazează pe
efectul joncţiunii semiconductoare, denumită
joncţiune de tip p – n, ilustrată în figură
• Semiconductorul este foarte apropiat de izolator,
aceste două categorii de elemente solide fiind
catalogate după nivele energetice, care pot face
posibilă eliberarea electronilor conducători de sarcini
electrice, care conduc la apariţia unui curent electric
purtător de energie sau de informaţie.
• În timp ce un izolator este inert la aplicarea unui
câmp electric, semiconductorul este capabil de a
elibera electroni necesari unei circulaţii ale curentului
electric în anumite condiţii, prestabilite de cerinţele
specifice şi care deservesc unui anume scop, acesta
fiind de natură analogică sau digitală.
• În figură se exemplifică
principiul de funcţionare a unei
joncţiuni semiconductoare, care
este construită dintr-o pastilă de
siliciu pur ( chip ), impurificată (
dopată ) cu anumite elemente
astfel încât zona de tip P va fi
acceptoare de electroni, iar
zona de tip N va fi donoare de
electroni sub influeanţa unei
diferenţe de potenţial aplicată
celor doi electrozi.
• Odată fiind obţinut
semiconductorul, care este
siliciu sau germaniu în stare
pură (elemente din grupa a IV –
a din tabelul periodic de
elemente), acesta este în mod
intenţionat impurificat (dopat)
cu elemente din grupa a III – a,
cum ar fi borul, care oferă
calităţi acceptoare de electroni
(dopare de tip P) sau din grupa
a V – a, cum ar fi fosforul
(dopare de tip N).
 Tensiunea de prag

• Zona de recombinare constituie o

barieră în calea electronilor liberi, care
poate fi depăşită de aceştia odată cu
creşterea tensiunii de deschidere (Vd),
care are valori diferite după natura
semiconductorului.
• Astfel, pentru germaniu Vd = 0,2 V, iar
pentru siliciu Vd = 0,7 V, după cum se
arată în figura, unde este reprezentată
caracteristica de funcţionare a unei
diode semiconductoare cu siliciu.
 Caracteristica tensiune-curent
• În figură a fost reprezentată caracteristica tensiune – curent a unei diode cu siliciu, unde se
poate observă una dintre limitările impuse de construcţia unei diode, anume tensiunea
inversă suportată în regiunea de polarizare inversă, denumită zona de străpungere, care odată
depăşită, dispozitivul va fi distrus.
• Funcţionarea diodei este descrisă prin ecuaţia lui Shockley sau legea diodei:

•
Aplicații
 Redresarea monoalternanta
• Redresarea monoalternanţă este cea mai
simplă şi economică soluţie, în anumite
aplicaţii şi care conţine o singură diodă
 Redresarea bialternanță
• Redresarea bialternanţă cu punte de patru diode
utilizează acelaşi transformator ca în cazul
redresării monoalternanţă, schema electrică şi
formele de undă fiind prezentate în figura
Redresarea
 Stabilizator de tensiune
• Pentru a stabiliza tensiunea unui consumator cu cerinţe energetice
relativ reduse, se utilizează ca element regulator dioda Zener, cu
simbolizarea din figura
Stabilizator de tensiune
 Aplicatii fotoelectrice
• Există două tipuri principale de diode cu proprietăţi fotoelectrice – cele
care emit lumină (LED – Light Emitting Diode) şi cele care recepţionează
lumina pe care o convertesc într-un semnal electric (Fotodioda). Un rol
special din această categorie îl au diodele LASER.
• În ultimii ani, aceste diode luminiscente sau receptoare de lumină şi-au
găsit numeroase aplicaţii, atât în echipamentul electric auto (bord, iluminări
etc.), cât şi în echipamentele casnice (TV, Radio, Aparatură etc.).
• Cel mai simplu circuit de alimentare a unui LED este prezentat în figura
4.14, unde rezistorul de balast R are rolul de a limita curentul de conducţie
în sens direct (cel care produce efectul luminiscent) la valori uzuale de
ordinul 20 mA.
Modele simplificate ale diodei
 Analiza circuitelor cu diode
• Se presupune o stare de functionare a diodei
ON sau OFF
• Se inlocuieste dioda cu circuitul echivalent
• Se analizeaza circuitul cu modelul echivalent
• Se verifica presupunerea facuta
Model ideal
Cadere de tensiune constanta
