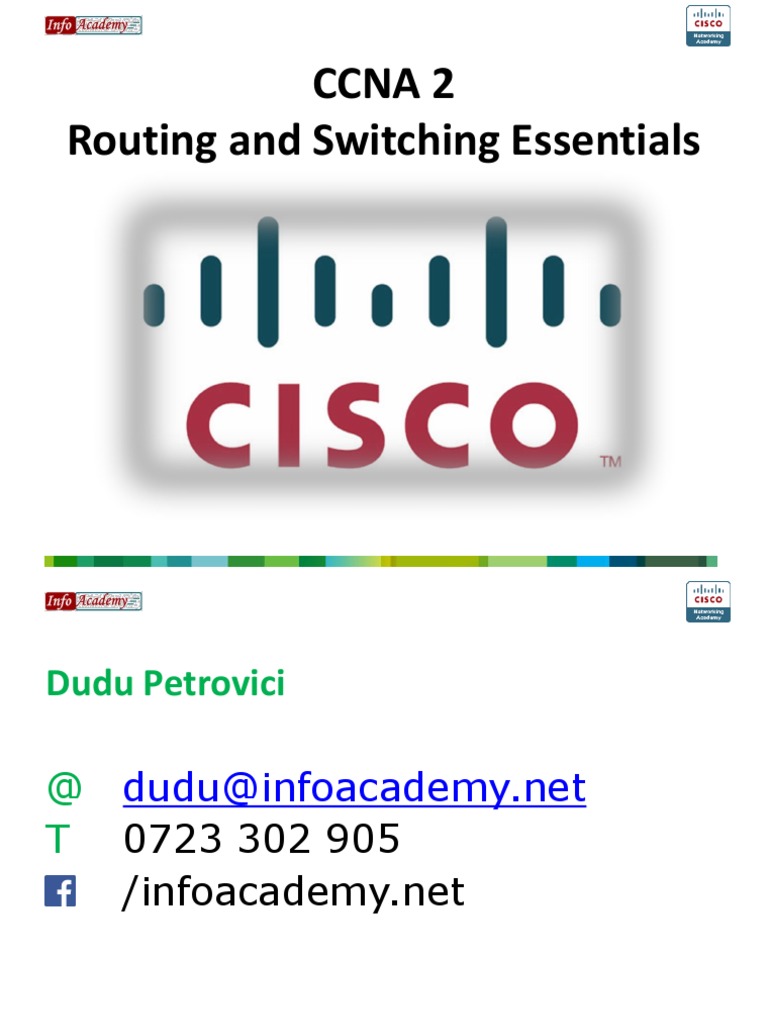

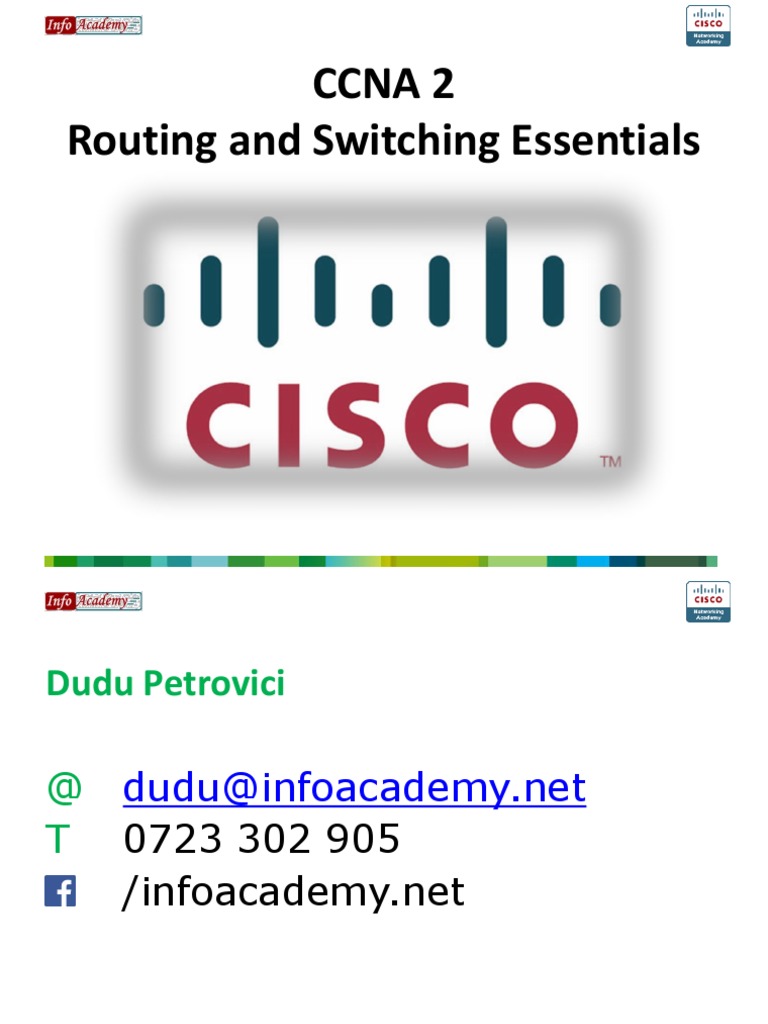

CCNA 2

Routing and Switching Essentials

Dudu Petrovici

@ dudu@infoacademy.net
T 0723 302 905
/infoacademy.net

CCNA2 18/05/2017
 CCNA 2
CCNA 1 Routing CCNA 3 CCNA 4
Introduction and Scaling Connecting
to Networks Switching Networks Networks
Essentials
Despre CCNA 2
• 11 ședințe de predare + laborator
• 10 capitole în documentația oficială Cisco
• 2 site-uri:
http://www.netacad.com http://www.infoacademy.net
Despre CCNA 2 (cont.)
• 10 examene de capitol, săptămânale
• Practice Skills (Chapter 2 – Static Routing, Chapter 7 –
Access Control Lists + RSE Practice Skills – 2 Parts)
• Examenul final – 30 de zile de la data ultimei ședințe
• Course feedback
• netacad.com
• infoacademy.net

• Toate examenele – pe netacad.com

• Informații suplimentare
Arhitectura generală a unui Router:
- Sursă(e) de alimentare
- Mother board
- CPU
- Circuite integrate specializate – ASIC
(Application-Specific Integrated Circuit)
- Interfețe
- Memorii
Tipuri de memorii:
- ROM = Read-Only Memory
- Intrucțiunile necesare procesului de boot (bootstrap)
- POST = Power-On Self Test – diagnosticarea
componentelor hardware
- Sistem de operare de urgență (scaled-down IOS)

- RAM = Random-Access Memory

- Conține sistemul de operare (IOS), incărcat în timpul
procesului de boot
- RAM (cont.)
- Configurația curentă a echipamentului:
running-config
- Tabela de rutare
- ARP cache / DNS cache
- Buffer pentru pachete / frame-uri

Conținutul acestei memorii este volatil – se pierde

atunci când echipamentul este scos de sub tensiune /
restartat.
- Flash Memory
- Conține sistemul de operare IOS
- Alte fişiere – semnături IDS, fişiere MP3 pentru
„music-on-hold” etc.

- NVRAM (Nonvolatile RAM)

- Conține configurația salvată a echipamentului
startup-config
- Conținutul nu se pierde la decuplarea de la tensiune
Tabela de rutare:
- Fişier stocat în memoria RAM (conținutul se
pierde la restart);
- Stochează topologia de rețea – ”harta rețelei”,
învățată prin intermediul rutelor statice sau al
protocoalelor dinamice de rutare;
- Nu are o dimensiune fixă (spre deosebire de
tabela CAM a SW), este limitată doar de
dimensiunea memoriei RAM
Popularea tabelei de rutare:
- Protocolul connected – rețelele direct conectate
– cea mai de încredere sursă;
- Protocolul static / rutele statice – informații
(rețele) introduse în tabela de rutare de către
administrator;
- Protocoale dinamice – procese care schimbă
mesaje de la un ruter la altul:
- învață topologia rețelei
- reflectă și schimbările de topologie
 AD (Administrative Distance) – gradul
de încredere asociat sursei de informații
R1#show ip route de rutare
[…]
Metrica / Cost
10.0.0.0/24 is subnetted, 2 subnets IP Next-Hop
D 10.1.1.0/24 [90/2172416] via 209.165.200.226, 00:00:11, Serial0/0/0
D 10.1.2.0/24 [90/2172416] via 209.165.200.226, 00:00:11, Serial0/0/0
192.168.10.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.10.0/24 is directly connected, GigabitEthernet0/0
192.168.11.0/24 is variably subnetted, 2 subnets, 2 masks Exit
C 192.168.11.0/24 is directly connected, GigabitEthernet0/1
(Outgoing)
209.165.200.0/24 is variably subnetted, 2 subnets, 2 masks
C 209.165.200.224/30 is directly connected, Serial0/0/0
Interface
S* 0.0.0.0/0 is directly connected, Serial0/0/0

Connected – rețelele direct conectate

Rutele statice (Ruta statică default) – informații (rețele)
introduse în tabela de rutare de către administrator
Protocoale dinamice de rutare (EIGRP)
Distanța Administrativă / Administrative Distance
- Un număr care definește gradul de încredere pe
care un router îl are într-o anumită sursă de
informații de rutare
- Surse de informații de rutare:
- Protocolul connected (interfețele routerului)
- Protocolul static (rutele statice / ruta default)
- Protocoale dinamice de rutare
- Este luată în calcul atunci când există două sau
mai multe informații care se referă la aceeași
rețea
Administrative Distance (AD)
- Număr întreg cu valori între 0 și 255 (lower is
better)
- AD are semnificație locală – se referă strict la
echipamentul respectiv; fiecare router ia propria
decizie de rutare în funcție de care este cea mai
de încredere sursă de informații
- Valoarea 0 este alocată protocolului connected
(interfețele / rețelele direct conectate)
- Rutele statice au AD = 1 (default)
Protocoale de rutare:

Protocol AD
BGP (external) 20
EIGRP (internal) 90
OSPF 110
IS-IS 115
RIP 120
EIGRP (external) 170
BGP (internal) 200
