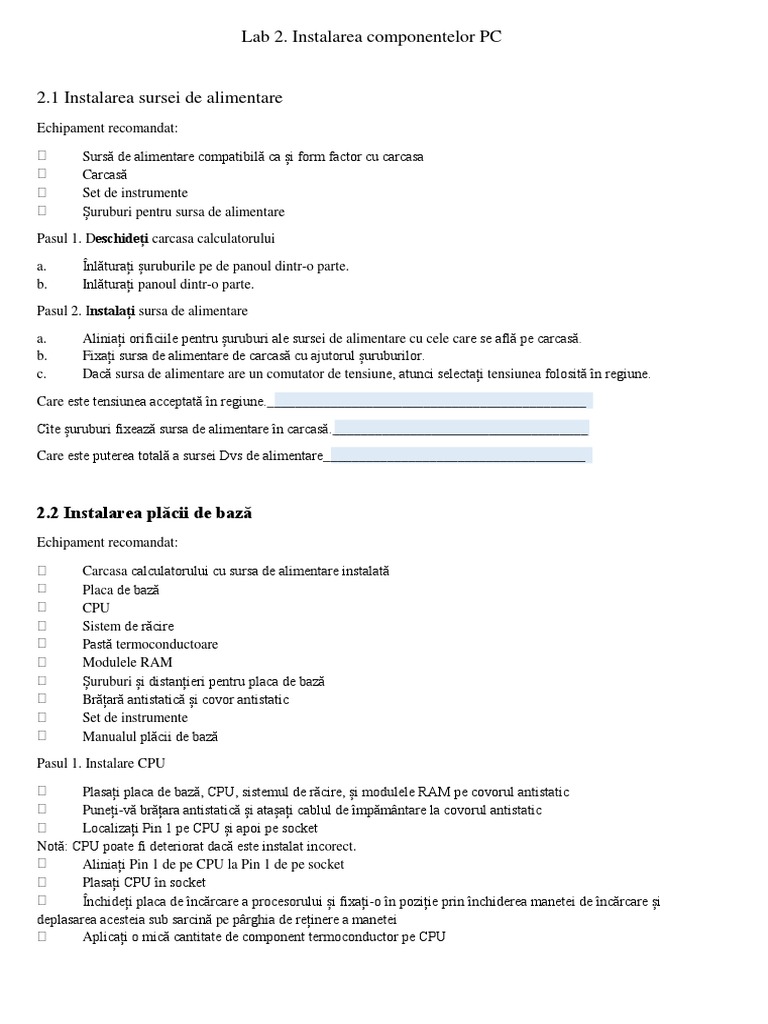

Lab 2.

Instalarea componentelor PC

2.1 Instalarea sursei de alimentare

Echipament recomandat:

Sursă de alimentare compatibilă ca și form factor cu carcasa

Carcasă
Set de instrumente
Șuruburi pentru sursa de alimentare

Pasul 1. Deschideți carcasa calculatorului

a. Înlăturați șuruburile pe de panoul dintr-o parte.

b. Inlăturați panoul dintr-o parte.

Pasul 2. Instalați sursa de alimentare

a. Aliniați orificiile pentru șuruburi ale sursei de alimentare cu cele care se află pe carcasă.
b. Fixați sursa de alimentare de carcasă cu ajutorul șuruburilor.
c. Dacă sursa de alimentare are un comutator de tensiune, atunci selectați tensiunea folosită în regiune.

Care este tensiunea acceptată în regiune._____________________________________________

Cîte șuruburi fixează sursa de alimentare în carcasă.____________________________________

Care este puterea totală a sursei Dvs de alimentare_____________________________________

2.2 Instalarea plăcii de bază

Echipament recomandat:

Carcasa calculatorului cu sursa de alimentare instalată

Placa de bază
CPU
Sistem de răcire
Pastă termoconductoare
Modulele RAM
Șuruburi și distanțieri pentru placa de bază
Brățară antistatică și covor antistatic
Set de instrumente
Manualul plăcii de bază
Pasul 1. Instalare CPU

Plasați placa de bază, CPU, sistemul de răcire, și modulele RAM pe covorul antistatic
Puneți-vă brățara antistatică și atașați cablul de împământare la covorul antistatic
Localizați Pin 1 pe CPU și apoi pe socket
Notă: CPU poate fi deteriorat dacă este instalat incorect.
Aliniați Pin 1 de pe CPU la Pin 1 de pe socket
Plasați CPU în socket
Închideți placa de încărcare a procesorului și fixați-o în poziție prin închiderea manetei de încărcare și
deplasarea acesteia sub sarcină pe pârghia de reținere a manetei
Aplicați o mică cantitate de component termoconductor pe CPU
Notă: pasta termoconductoare este necesară doar atunci când nu se conține pe sistemul de răcire. Urmați exact
instrucțiunile producătorului
Aliniați ansamblurile radiatorului / ventilatorului cu orificiile de pe placa de bază în socketul CPU
Așezați ansamblul radiator / ventilator pe CPU și dispozitivele de fixare prin orificiile de pe placa de bază
Strângeți ansamblurile radiatorului / ventilatorului pentru al fixa
Conectați conectorul ventilatorului pe placa de bază.

Pasul 2. Instalarea RAM

a. Localizați sloturile RAM pe placa de bază.

În ce fel de sloturi vor fi modulele RAM instalate?___________________________________
Câte încrestături se regăsesc pe modulule RAM?____________________________________
b. Aliniați crestăturile de pe RAM cu crestăturile de pe slot.
c. Apăsați până ce modulul nu se fixează
d. Asigurațivă că modulul este instalat bine și nu este vizibil nici un contact al RAM.
e. Verificați blocurile.
f. Instalați orice modul de RAM adițional în același mod dacă este necesar.
Pasul 3. Instalarea plăcii de bază

a. Instalați distanțierile plăcii de bază.

b. Instalați conectorii I/O în partea din spate din carcasă.
c. Aliniați conectorii plăcii de bază cu conectorii care se află în spatele carcasei.
d. Plasați placa de bază în carcasă și aliniați toate orificiile pentru șuruburi și distanțieri.
e. Atașați place de bază de carcasă cu ajutorul șuruburilor.

2.3. Instalarea discurilor

Echipament recomandat:

Carcasa cu sursa de alimentare și placa de bază instalate

Brățară antistatică și covor antistatic
Set de instrumente
Hard disk
Șuruburi pentru hard disk
Unitate optică
Șuruburi pentru unitatea optică
Manualul plăcii de bază.

Pasul 1. Instalarea HDD

a. Aliniați HDD în unitatea care îi este destinată.

b. Aliniați orifciile pentru șuruburi de pe HDD cu orificiile de pe carcasă
c. Fixații HDD în unitate cu ajutorul șuruburilor.

Pasul 2. Instalare unitate optică

a. Scoateți plasticul din partea frontală a carcasei

b. Introduceți unitatea optică în orificiu
c. Fixați unitatea optică cu ajutorul șuruburilor.
2.4 Instalarea cablurilor interne
Echipament recomandat:

Computer cu sursa de alimentare, placa de bază, discuri și carduri de adaptor instalate

Cablul pentru HDD
Cablul pentru unitatea optică
Covor și brățară antistatică
Set de instrumente
Manualul plăcii de bază
Pasul 1. Conectați placa de bază la sursa de alimentare

a. Aliniați conectorul sursei de alimentare la socketul de pe placa de bază.

b. Ușor apăsați conectorul pentru a-l fixa.

Pasul 2. Conectați conectorul de tensiune auxiliar

a. Aliniați conectorul auxiliar în socketul auxiliar de pe placa de bază
b. Ușor apăsați conectorul pentru a-l fixa.

Pasul 3. Conectați discurile interne

Înserați conectorul în HDD și optical drive.

Pasul 4. Conectați cartela video

Înserați conectorul PCIe în cartela video.

Pasul 5. Conectați ventilatorul

Înserați cablul în priza ventilatorului.

Pasul 6. Conectați cablul hard disk-ului

a. Aliniați și înserați cablul HDD în placa de bază.

b. Aliniați și înserați celălalt capăt al cablului în HDD.
Notă: Cablul SATA este codat pentru a se asigura înserarea corectă a sa.

Pasul 7. Conectați cablul unității optice

a. Aliniați și înserați cablul unității optice în placa de bază.

b. Aliniați și înserați celălalt capăt al cablului în unitatea optică.

Pasul 8. Verificați conexiunile.

2.5 Instalarea cablurilor de pe panoul frontal

Echipament recomandat:

Computer cu sursa de alimentare, placa de bază, discuri și carduri de adaptor instalate

Covor și brățară antistatică
Set de instrumente
Manualul plăcii de bază

Pasul 1. Conectați conectorul pentru resetare

Ușor înserați conectorul de putere până ce pinii s-au înserat complet.
