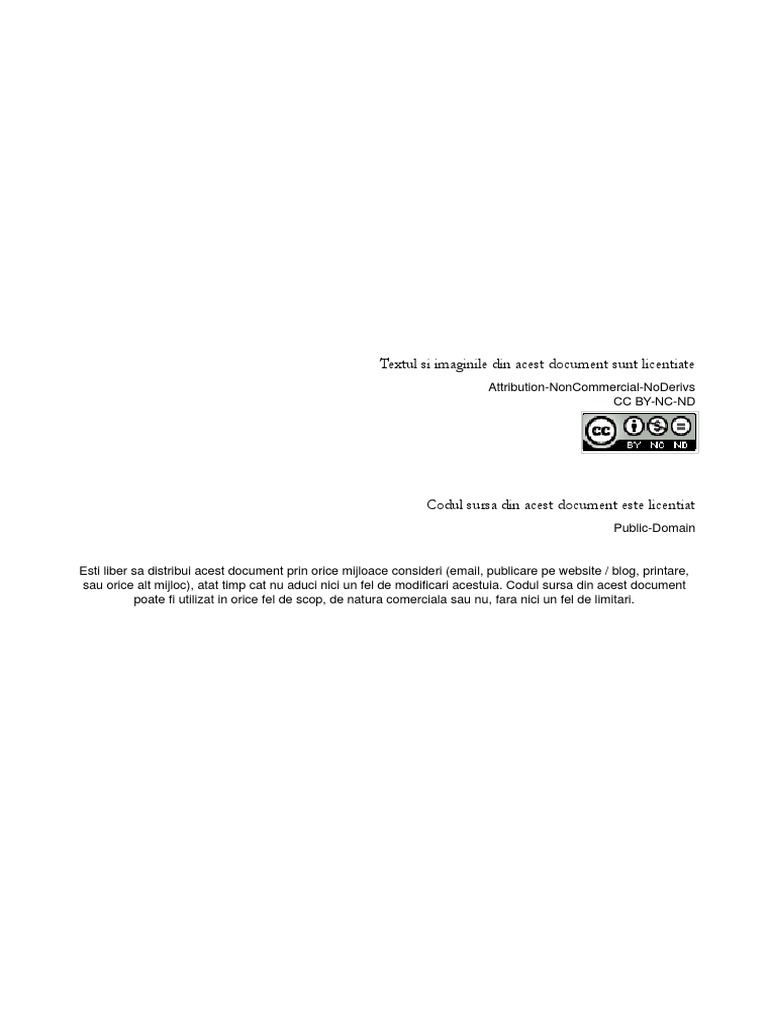

Textul si imaginile din acest document sunt licentiate

Attribution-NonCommercial-NoDerivs
CC BY-NC-ND

Codul sursa din acest document este licentiat


Public-Domain

Esti liber sa distribui acest document prin orice mijloace consideri (email, publicare pe website / blog, printare,
sau orice alt mijloc), atat timp cat nu aduci nici un fel de modificari acestuia. Codul sursa din acest document
poate fi utilizat in orice fel de scop, de natura comerciala sau nu, fara nici un fel de limitari.
Asamblare statie meteo

Statia meteo este capabila de a masura 3 parametrii importanti: viteza, directia vantului si
cantitatea de precipitatii. Senzorii din aceasta statie sunt formati doar din switch-uri reed si magneti,
ceea ce inseamna ca sunt foarte usor de utilizat, dar pentru a functiona acestia au nevoie de o sursa de
alimentare.
Componentele principale ale statiei meteo sunt:

• anemometrul este responsabil cu masurarea vitezei vantului. Analogic vorbind, acesta


functioneaza asemeni unui buton conectat la o placa Arduino. La o viteza de 2.4km/h
anemometrul inchide un switch la intervale de o secunda.

• Girueta determina directia vantului si utilizarea senzorului presupune citirea unei tensiuni

http://www.robofun.ro/forum
folosind un convertor analog-digital. In interiorul giruetei se afla o retea de 8 rezistori cu 8
switch-uri, care pot indica pana la 16 directii posibile. In plus, vei avea nevoie de un rezistor fix
care impreuna cu celelalte 8 formeaza un divizor rezistiv. Pentru fiecare directie, senzorul
genereaza o tensiune electrica. Tensiunea poate fi citita de catre o placa Arduino si corelata cu
directia vantului.

• Pluviometrul determina cantitatea de precipitatii, se goleste singur, iar fiecare 0.2794 mm de


ploaie produce declansarea unui switch. Aceasta declansare poate fi interpretata de catre o placa
Arduino ca si un buton sau ca o „intrerupere“.

Statia meteo se asambleaza urmand pasii de mai jos:

1. Bratul care sprijina senzorii enumerati mai sus este alcatuit din 2 bare. Cele 2 bare se infig una
intr-alta (vezi capatul de sectiune mai mica a barei de sus).

2. Vei obtine o bara mult mai mare avand la un capat o gaura pentru surub si un canal de fixare
(vezi imaginea).

3. Urmeaza montarea anemometrului si a giruetei pe bara de sustinere folosind un suport de

http://www.robofun.ro/forum
fixare. Suportul este cel din imagine, pe care se monteaza anemometrul si girueta, iar in partea
de jos se fixeaza in bara de sustinere (vezi imaginea).

4. Inainte de a fixa suportul, mai intai trebuie sa montezi senzorii de vant. Montarea este simpla,
tot ce trebuie sa faci este sa fixezi senzorii pe cele 2 brate si sa montezi surubul si piulita.

http://www.robofun.ro/forum
5. Anemometrul se fixeaza in suportul lui special, apoi se fixeaza ferm folosind surubul si piulita.

http://www.robofun.ro/forum
http://www.robofun.ro/forum
http://www.robofun.ro/forum
6. Girueta se monteaza in acelasi mod ca si anemometrul. Se monteaza in suport si se fixeaza ferm
cu surubul si piulita.

http://www.robofun.ro/forum
http://www.robofun.ro/forum
7. Urmeaza sa montezi acest suport in bara de sustinere a statiei. Montarea este simpla, tot ce
trebuie sa faci este sa fixezi suportul in capatul barei de sustinere si sa strangi cele 2 holsuruburi.

http://www.robofun.ro/forum
http://www.robofun.ro/forum
8. Pluviometrul se monteaza pe un brat secundar al statiei meteo.

http://www.robofun.ro/forum
9. Mai intai trebuie sa fixezi bratul secundar de bara de sustinere si sa strangi ferm suruburile (vezi
imaginea)

http://www.robofun.ro/forum
10. Pluviometrul se fixeaza in capatul bratului secundar prin intermediul unui holsurub.

http://www.robofun.ro/forum
http://www.robofun.ro/forum
http://www.robofun.ro/forum
11. In urmatorul pas, trebuie sa pozezi cablurile senzorilor in clipsurile din plastic aflate dedesubt
de suport. Cablul anemometrului este scurt, deoarece acesta se conecteaza in mufa giruetei (vezi
imaginea)

http://www.robofun.ro/forum
http://www.robofun.ro/forum
http://www.robofun.ro/forum
12. Cablurile ramase (cele care practic se conecteaza in placa cu microcontroller) se fixeaza cu
colierele din plastic de bara de sustinere a statiei.

http://www.robofun.ro/forum
http://www.robofun.ro/forum
http://www.robofun.ro/forum
13. Asamblarea a luat sfarsit !

Daca doresti sa realizezi o implementare rapida a statiei meteo folosind o placa Arduino,
foloseste codul sursa de mai jos:
Sunt aspecte importante pe care trebuie sa le cunosti in avans:

• Sketch-ul de mai jos realizeaza citirea anemometrului si a giruetei dar nu si a pluviometrului.

• Diferenta de cod dintre pluviometru si anemometru este minima deoarece pluviometrul inchide
un simplu contact la fiecare 0.2794 mm de precipitatii.

• Pentru conectarea anemometrului ai la dispozitie firele centrale ale cablului RJ11.

• Pentru conectarea giruetei ai la dispozitie firele exterioare ale cablului RJ11.

• Urmeaza explicatiile si diagrama de conectare din codul sursa de mai jos.

http://www.robofun.ro/forum
/* Arduino sketch for Weather device from Sparkfun.
Uses only the wind direction vane and the anemometer (not the rain
gauge).

Although the inclination for a weather logger is to run it for


a long time, due to the way Wiring.c implements the millis()
function,
this should be restarted, oh, monthly. The millis() functions
overflows
after about 49 days. We could allow for that here, and handle the
wraparound, but you've got bigger problems anyway with the delay()
function at an overflow, so it's best to "reboot".

=========================================================
ANEMOMETER
=========================================================
This is connected to Arduino ground on one side, and pin 2 (for the
attachInterrupt(0, ...) on the other.
Pin 2 is pulled up, and the reed switch on the anemometer will send
that to ground once per revolution, which will trigger the
interrupt.
We count the number of revolutions in 5 seconds, and divide by 5.
One Hz (rev/sec) = 1.492 mph.

=========================================================
WIND DIRECTION VANE
=========================================================
We use a classic voltage divider to measure the resistance in
the weather vane, which varies by direction.
Using a 10K resistor, our ADC reading will be:
1023 * (R/(10000+R))
where R is the unknown resistance from the vane. We'll scale
the 1023 down to a 255 range, to match the datasheet docs.

+5V
|
<
> 10K
< Resistor
<
>
|
Analog Pin 5------|
|
-----------| To weather vane
| (mystery resistance)
-----------|
|
|

http://www.robofun.ro/forum
-----
---
-
The ADC values we get for each direction (based on a 255 max)
follow, assuming that pointing away from the assembly center
is sector zero. The sector number is just which 45-degree sector
it is, clockwise from the "away" direction. The direction
shown is assuming that "away" is West. Depending how
you orient the system, you'll have to adjust the directions.

Sector Reading Direction


0 18 W
1 33 NW
2 57 N
7 97 SW
3 139 NE
6 183 S
5 208 SE
4 232 E
The values in the ADC table below list the midpoints between
these, so our reading can vary a bit. We'll pick the first value
that's >= our reading.
=========================================================
RAIN GAUGE
=========================================================
Not implemented here. Hey. I live in Seattle. It's ALWAYS raining.
Who
cares how much?
Okay, it would probably be done the same way as the anemometer, and
use
attachInterrupt(1, ...) on pin 3. Each interrupt represents
.011 inches of rain, according to the docs.

*******************************************************************
**/

#define uint unsigned int


#define ulong unsigned long

#define PIN_ANEMOMETER 2 // Digital 2


#define PIN_VANE 5 // Analog 5

// How often we want to calculate wind speed or direction


#define MSECS_CALC_WIND_SPEED 5000
#define MSECS_CALC_WIND_DIR 5000

volatile int numRevsAnemometer = 0; // Incremented in the interrupt


ulong nextCalcSpeed; // When we next calc the wind
speed

http://www.robofun.ro/forum
ulong nextCalcDir; // When we next calc the
direction
ulong time; // Millis() at each start of
loop().

// ADC readings:
#define NUMDIRS 8
ulong adc[NUMDIRS] = {26, 45, 77, 118, 161, 196, 220, 256};

// These directions match 1-for-1 with the values in adc, but


// will have to be adjusted as noted above. Modify 'dirOffset'
// to which direction is 'away' (it's West here).
char *strVals[NUMDIRS] = {"W","NW","N","SW","NE","S","SE","E"};
byte dirOffset=0;

//=======================================================
// Initialize
//=======================================================
void setup() {
Serial.begin(9600);
pinMode(PIN_ANEMOMETER, INPUT);
digitalWrite(PIN_ANEMOMETER, HIGH);
attachInterrupt(0, countAnemometer, FALLING);
nextCalcSpeed = millis() + MSECS_CALC_WIND_SPEED;
nextCalcDir = millis() + MSECS_CALC_WIND_DIR;
}

//=======================================================
// Main loop.
//=======================================================
void loop() {
time = millis();

if (time >= nextCalcSpeed) {


calcWindSpeed();
nextCalcSpeed = time + MSECS_CALC_WIND_SPEED;
}
if (time >= nextCalcDir) {
calcWindDir();
nextCalcDir = time + MSECS_CALC_WIND_DIR;
}
}

//=======================================================
// Interrupt handler for anemometer. Called each time the reed
// switch triggers (one revolution).
//=======================================================
void countAnemometer() {

http://www.robofun.ro/forum
numRevsAnemometer++;
}

//=======================================================
// Find vane direction.
//=======================================================
void calcWindDir() {
int val;
byte x, reading;

val = analogRead(PIN_VANE);
val >>=2; // Shift to 255 range
reading = val;

// Look the reading up in directions table. Find the first value


// that's >= to what we got.
for (x=0; x<NUMDIRS; x++) {
if (adc[x] >= reading)
break;
}
//Serial.println(reading, DEC);
x = (x + dirOffset) % 8; // Adjust for orientation
Serial.print(" Dir: ");
Serial.println(strVals[x]);
}

//=======================================================
// Calculate the wind speed, and display it (or log it, whatever).
// 1 rev/sec = 1.492 mph
//=======================================================
void calcWindSpeed() {
int x, iSpeed;
// This will produce mph * 10
// (didn't calc right when done as one statement)
long speed = 14920;
speed *= numRevsAnemometer;
speed /= MSECS_CALC_WIND_SPEED;
iSpeed = speed; // Need this for formatting below

Serial.print("Wind speed: ");


x = iSpeed / 10;
Serial.print(x);
Serial.print('.');
x = iSpeed % 10;
Serial.print(x);

numRevsAnemometer = 0; // Reset counter

http://www.robofun.ro/forum
}

http://www.robofun.ro/forum
Textul si imaginile din acest document sunt licentiate
Attribution-NonCommercial-NoDerivs
CC BY-NC-ND

Codul sursa din acest document este licentiat


Public-Domain

Esti liber sa distribui acest document prin orice mijloace consideri (email, publicare pe website /
blog, printare, sau orice alt mijloc), atat timp cat nu aduci nici un fel de modificari acestuia. Codul
sursa din acest document poate fi utilizat in orice fel de scop, de natura comerciala sau nu, fara
nici un fel de limitari.

http://www.robofun.ro/forum
Arduino UNO, senzor de indoire si servomotor

Senzorii de indoire sau senzorii flex au proprietatea de a isi modifica


rezistenta atunci cand sunt indoiti. Cu cat gradul de indoire este mai mare, cu
atat rezistenta creste mai mult. Senzorii sunt utilizati in manusi pentru a simti
miscarile degetelor, exemplu fiind manusa Nintendo Power Glove.
Senzorul poate fi folosit si in alte scopuri, cum ar fi, sa controlezi un
servomotor in functie de gradul de indoire.
Vei avea nevoie de urmatoarele componente:

• Arduino UNO
• Servomotor medium
• Senzor de indoire 11.4 cm brick (sau varianta mai mica de 5.5 cm)
• Breadboard
• Fire pentru conexiuni.

Servomotorul are un consum suficient de mic ca sa il poti alimenta direct


din Arduino. Firele servomotorului au urmatoarele semnificatii:

Firul negru – Gnd


Firul rosu – Vcc
Firul alb – PWM

Senzorul brick se conecteaza direct la portul analogic al lui Arduino.


Semnificatiile firelor sunt marcate pe placuta de cablaj:

http://www.robofun.ro/forum
Intern, placuta contine un rezistor de 10 K (sub plasticul rosu), circuitul
obtinut formand o configuratie de divizor de tensiune, ca mai jos. Ca sa il
utilizezi, tot ce ai de facut este sa conectezi fire la cei trei pini mama (avantajul
versiunii brick).

http://www.robofun.ro/forum
Tabelul de conexiuni:

Senzor indoire pin OUT Arduino analog A0


Senzor indoire pin Vcc Arduino 5V
Senzor indoire pin Gnd Arduino Gnd
Servomotor fir alb Arduino digital 7
Servomotor fir rosu Arduino 5V
Servomotor fir negru Arduino Gnd

Cum functioneaza?

La nivelul sketch-ului, Arduino citeste in mod repetat valori ale senzorului


de indoire si le utilizeaza in functia smooth() pentru a returna o valoare cat
mai aproape de cea reala deoarece senzorul, ca orice sistem electronic,
introduce erori - salturi de la o valoare la alta. Aceste salturi pot fi declansate
de miscari bruste ale senzorului sau de o indoire incorecta. Gradul de atenuare
al erorilor il controlezi din variabila filterVal. Pentru atenuarea maxima a
erorilor poti sa alegi valoarea 0.0001. Daca servomotorul devine incontrolabil

http://www.robofun.ro/forum
sau se deplaseaza brusc in pozitii aleatorii inseamna ca este afectat de erori.
Valoarea medie obtinuta (smoothedVal) este redimensionata prin functia
map() pentru a fi adaptata servomotorului si este mentinuta corect intre
valorile (0,179) prin functia constrain().
Valoarea medie si unghiul servomotorului sunt transmise si la monitorul
serial ca sa poti vedea usor cum variaza la indoirea senzorului.
Monitorul serial va arata ca mai jos.

In plus, vei vedea ca servomotorul se misca atunci cand indoi senzorul


intr-o parte sau in alta.
Daca vei folosi 5 senzori si 5 servomotoare, vei obtine ceva ca in acest
film: http://www.tehnorama.ro/animatronic-hand/ . Tot in link-ul anterior vei
vedea si cateva poze din procesul de fabricatie al degetelor.

http://www.robofun.ro/forum
Codul sursa.

#include <Servo.h>

Servo myservo;
int sensVal; // for raw sensor values
float filterVal = 0.0001; // this determines //smoothness - .0001
is max 1 is off (no smoothing)
float smoothedVal; // this holds the last loop value just use a
//unique variable for every different sensor that needs smoothing

void setup()
{
Serial.begin(9600);
myservo.attach(7);
}

void loop()
{

sensVal = analogRead(0);
smoothedVal = smooth(sensVal, filterVal, smoothedVal);
int pos = map(smoothedVal, 440, 545, 0, 179);
pos = constrain(pos, 0, 179);
myservo.write(pos);
Serial.print("Position: ");
Serial.print(pos);
Serial.print(" Smoothed value: ");
Serial.println(smoothedVal);
delay(50);
}

int smooth(int data, float filterVal, float smoothedVal){


if (filterVal > 1){ // check to make sure param's are within
range
filterVal = .99;
}
else if (filterVal <= 0){
filterVal = 0;
}
smoothedVal = (data * (1 - filterVal)) + (smoothedVal *
filterVal);
return (int)smoothedVal;
}

http://www.robofun.ro/forum

S-ar putea să vă placă și
