A A
BAZIN
B B
LAC STR
SAL
C C
VESTIAR
VESTIAR
D D
:500
OGLIND LAC=85.78
CONSTRUC IE
RN=88.15 COSTRUC II PROVIZORII
OGLIND LAC=83.76 GARD BETON
BORN =89.39
GARD PLAS
E E
LIMIT PROPRIETATE
PLATFORM
F F
HIDRANT
TELEFON
BAZA SPORTIV AERISIRE
LAC STR CABIN TELEFON
LAMPADAR
G G
SEMAFOR
GAZE NATURALE
REPER NIVELMENT
TRANSFORMATOR
INDICATOR
H PANOU PUBLICITAR H
TROI - CRUCE
POM
COORDONARE
BRAD
RIGOL
arh. ANDREESCU VLAD

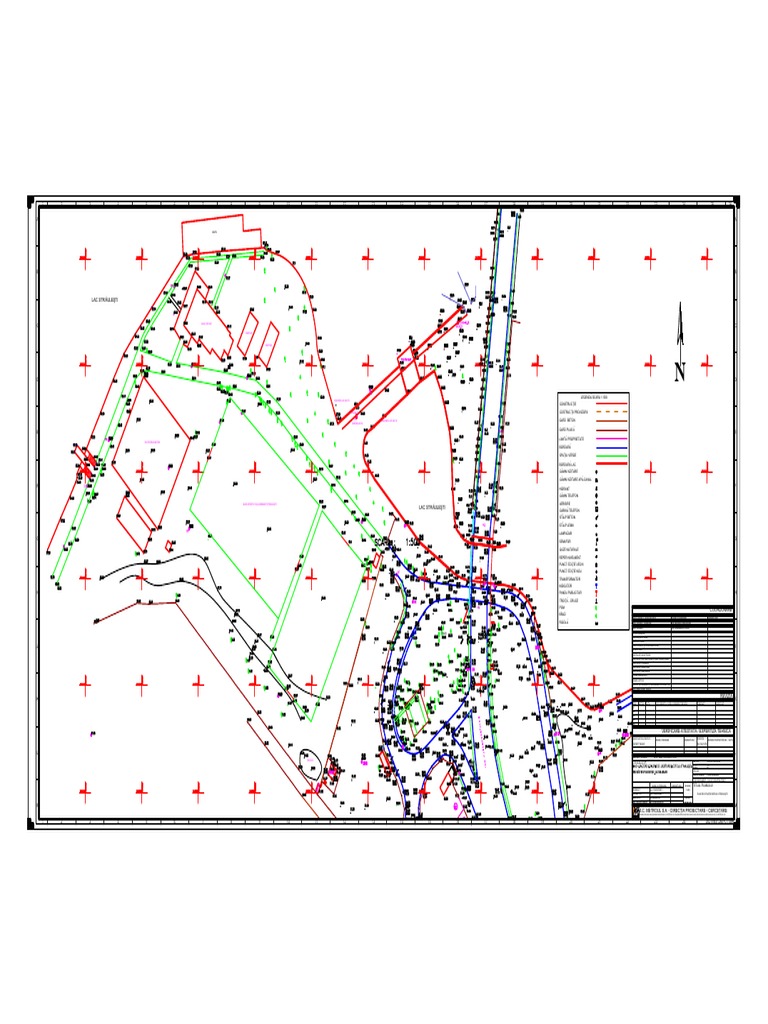

NUC PLAN GENERAL
J J
STRUCTURI
AUTOMATIZARE TRAFIC
REVIZIA
K K
REV. DATA DOCUMENTUL CARE A GENERAT REVIZIA DESENAT VERIFICAT
01
02
03
04
05
VERIFICATOR ATESTAT /
NUME, PRENUME
EXPERT TEHNIC DE CALITATE
L L
CA
BENEFICIAR: S.C. METROREX S.A.

BIN
A
R.
MOVIL
A.T
TITLUL DTP: NR.DTP: 4.06.001.000.STR4

.B.
FAZA : DT
VOLUM:
DEPARTAMENT: PLAN GENERAL
COD DOCUMENT: 4.06.001.000.STR4-PG001
SCARA: TITLUL PLANULUI:
DESENAT tehn. DRAGOMIR I. 1:500
PROIECTAT tehn. DRAGOMIR I.
VERIFICAT DATA:
M M
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 3A2 594x1260=0.748m 2
MAGISTRALA 4. RACORD 2. DEPOUL STRĂULEŞTI.
REŢELE EDILITARE
VOL. I - REŢELE APĂ
FAZA :PTh.
DESCRIERE DE PRET ( NORME DESCRIPTIVE )

LUCRARI GENERALE
ND 1 - SONDAJE DE IDENTIFICARE A RETELELOR SUBTERANE EXISTENTE

Dimensiune sondaj : L x l x h = 1,0 x 2,0 x 3,0 m
Se masoară la buc.
Cuprinde :
- trasarea si marcarea sondajelor
- spargerea imbracaminţii si suprastructurii sau, după caz, direct sapatura manuala executata
fara sprijiniri pâna la adancimea estimata a reţelei subterane. Pentru adâncimi mai mari de
2,0 m se va adăuga sporul corespunzător.
- depozitarea locală a materialului cu separarea materialelor
- umplerea săpăturii prin impraştierea pămantului in straturi aduse la umiditatea optima
- compactarea pământului
- refacerea carosabilului
- curaţarea zonei si transportul materialului in exces la groapa
- taxa legală pentru depozitare la groapa
ND 2 - SUSTINERI ALE RETELELOR INTALNITE IN SAPATURA

Se măsoară la ml de săpătură
Cuprinde :
- procurarea laminatelor pentru grinzi,
- procurarea seilor din otel
- procurarea dulapilor din lemn de fag
- procurarea oţelului beton pentru tiranti
- confecţionarea tirantilor reglabili si a materialului marunt (piulite, saibe, etc.)
- găurirea si filetarea aripilor profilelor pentru fixarea tiranţilor reglabili
- găurirea aripilor profilelor şeilor
- procurarea materialului mărunt pentru fixarea dulapilor din lemn (cuie, sarma moale)
- confecţionarea, transportul la şantier, depozitarea
- transportul în şantier şi montarea confecţiei
- utilajul pentru confecţionare si montare
- verificarea si reglarea tiranţilor în exploatare
- demontarea, manipularea, utilajul pentru demontare si transportul materialelor in
magazie.
4.01.016.140.STR4.-Vol.I-ND1 RE 20/D/2011-DEPOUL STRAULESTI/Piese scrise/4.01.016.140.STR4.- OCT.2011 Pag.1/3
Vol.I-ND1.doc
Dreptul de copyright pentru informaţiile existente în acest document este deţinut de S.C. METROUL S.A. Nici un text, grafică, fotografie, logo din acest document nu poate fi reprodus parţial, integral sau modificat fără
permisiunea anterioară explicită, prin acord scris al S.C. METROUL S.A. Conţinutul acestui document şi orice alt material din el sunt protejate de legea dreptului de autor şi sunt proprietatea S.C. METROUL S.A.
REŢELE EDILITARE
FAZA :PTh.
ND 3 - TERASAMENTE IN TRANSEE
Se măsoară la ml
Exclusiv desfacere si refacere drumuri.
Tranşeele care fac obiectul acestui capitol sunt tranşeele pentru toate reţelele cu H pana la
2m.
Pereţii tranşeei sunt verticali şi laţimea funcţie de dimensiunile lucrării.
Preţurile unitare cuprind toate elementele obligatorii si anume :

- pichetajul
- eventuala amenajare a unei piste de circulaţie a utilajelor
- tăierea si îndepărtarea rădacinilor si arborilor
- săpătura (mecanica + manuala), scoaterea pamantului din groapa si depozitarea
provizorie a umpluturii dacă este necesar – inclusiv transportul ( eventual la depozit
intermediar si la groapa) si toate taxele
- dispozitive de securitate (paza, iluminat, sprijinirea malurilor, parapeţi de
protecţie,...)
- constrangeri determinate de prezenta altor reţele sau de circulaţie (sustineri
conducte, cabluri...)
- spargeri beton (ciment) întalnite accidental in săpătură
- stabilirea si păstrarea picheţilor de reper
- epuismente de ape meteorice sau pierderi din conductă necesare indiferent de debit
- procurarea nisipului pentru patul de 0,10 m sub conducta si acoperirea de 0,20 m
deasupra generatoarei superioare a conductei
- procurarea si montarea grilei de avertizare si semnalizare pe toata lungimea
conductei, la 0.50m deasupra generatoarei superioare a conductei
- procurarea la amplasament si asezarea (asternerea) materialelor de umplutura,
înlocuirea materialului de umplutură impropriu, inclusiv încarcarea. Realizarea
umpluturii si compactarea în straturi de 0,20 m cu granulaţia 1-10 mm cu maiul de
mană sau mecanic la 95% PROCTOR
- măsuri de permitere a accesului la proprietatile riveranilor (podete pietonale,
sosea...).

Vol.I-ND1.doc
REŢELE EDILITARE
FAZA :PTh.
ND 4 - TERASAMENTE IN GROPI POLIGONALE

Se măsoară la buc.

Gropile care fac obiectul acestei secţiuni sunt gropi (supralargiri ale transeei) pentru cămine
pe conducte cu H pana la 2m si pentru legăturile la conductele existente.
Pereţii tranşeei sunt verticaţi pe o latime de maxim 6,0 m.
Preţurile unitare cuprind toate elementele necesare realizării acestora si anume:
- pichetajul
- tăierea si îndepartarea rădăcinilor si arborilor
- săpătura (manuală + mecanică), scoaterea pămantului din groapă si depozitarea
provizorie a umpluturii dacă este necesar - inclusiv transportul (eventual la depozit
intermediar si la groapa).
- dispozitive de securitate (pază, iluminat, sprijinirea malurilor, parapeţi de protectie,…)
- constrangeri determinate de prezenta altor retele sau de circulaţie (sustineri conducte,
cabluri.…)
- spargeri beton (ciment) întalnite accidental in sapatura.
- stabilirea si păstrarea picheţilor de reper
- epuismentele de ape meteorice sau pierderi din conducta
- procurarea nisipului pentru stratul de egalizare de 0,10 m de sub radierul construcţiei
- pentru umplutura spaţiului din jurul construcţiei, procurarea la amplasament si aşezarea
(aşternerea) materialelor de umplutură; înlocuirea materialului de umplutură impropriu,
inclusiv încarcarea, compactarea în straturi de 0,20 m cu granulatia 1-10 mm cu maiul de
mană sau mecanic la 95% PROCTOR
Intocmit Verificat
Ing. R. Crai Verificator de amănunt
Ing. V. Ganea

Vol.I-ND1.doc
REŢELE EDILITARE
FAZA :PTh.

CONDUCTE DE APA
NDA.1- CONDUCTE DIN POLIETILENA DE INALTA DENSITATE (PEID)

Se plateste la ml
- procurarea la amplasament, manevrarea, sudarea si instalarea in tranşee deschise

sprijinite, a conductelor si pieselor speciale din PEID (conform schemei de montaj si a
tabelului de tuburi si piese speciale din PEID)
- acest preţ include manopera pentru toate imbinările conductelor si fitingurilor (coturi,
teuri, manşoane, reducţii, etc.) fie prin lipire cap la cap, fie prin electrofuziune, fie
prin flanşe (precum şi toate accesoriile).
- Preţul cuprinde deasemenea probele de presiune, spălarea si dezinfectarea
conductelor, inclusiv apa si clorul pentru aceasta operaţie, pentru diametrele
conductelor montate.
-
NDA.2- ARMATURI
Se plăteşte la buc.
- Preţurile cuprind procurarea si montarea la amplasament (conform specificaţiilor

tehnice) a vanelor din fonta ductila, a compensatoarelor,….etc. precum si a tuturor
accesoriilor necesare in montajul si manevrarea acestora, (set buloane, piese de
legatura la firul conductei indiferent de materialul conductei, etc.)in cămin sau a
vanelor ingropate ( tija de manevră si cutie de protecţie carosabilă);
- Confecţionare si montare suporţi metalici sau din beton, pentru armăturile din cămine
- placa indicatoare
-
NDA.3- CAMINE VANE

Exclusiv săpătura în gropi cu secţiune poligonală care este cuprinsă în ND4 ( terasamente in
gropi poligonale ).
Execuţia căminelor de vane din beton armat cuprinde:

- execuţia căminului ( betoane )
4.01.016.140.STR4-Vol.I- ND2 Re 20/D/2011-DEPOUL STRAULESTI/piese scrise/4.01.016.140.STR4- OCT.2011 Pag.1/2
Vol.I- ND2.doc
REŢELE EDILITARE
FAZA :PTh.
- procurare si montare capac şi ramă din fontă tip IV, carosabil, cu balama şi cu
inscripţionare în faţa văzuta dupa modelul agreat cf. HCGMB 306/23.12.2002 (detaliu
anexat in proiect)
- strat de nisip de 10cm si betonul de egalizare
- trepte de acces din oţel Ø 20mm
- mortar pentru tencuieli (procurare material la amplasament, tencuieli sclivisite)
- manipulari
- plăci indicatoare pentru fiecare cămin de vizitare
- transporturi si taxe legale
NDA.4 - HIDRANT SUBTERAN SAU SUPRATERAN

Procurarea la amplasament si instalarea unui ansamblu de hidrant cuprinzând :

- conducta de branşament dintre conducta principală si amplasamentul hidrantului
- hidrantul propriu- zis subteran sau suprateran, masiv de ancoraj şi toate piesele de
racord necesare (cot cu picior , corp hidrant)
- placă indicatoare
Intocmit Verificat
InG. R. Crai Verificator de amănunt
Ing. V. Ganea
4.01.016.140.STR4-Vol.I- ND2 Re 20/D/2011-DEPOUL STRAULESTI/piese scrise/4.01.016.140.STR4- OCT.2011 Pag.2/2

Vol.I- ND2.doc
REŢELE EDILITARE
FAZA :PTh.
LISTA DE CANTITATI 3R625

DEVIERI SI EXTINDERI RETELE DE APA POTABILA
Nr. INDICATIV
DENUMIREA NORMEI UM CANTITATEA
Crt. NORMA
CONDUCTE DE APA
1 ND.1 Sondaje de identificare a retelelor buc 4
subterane existente
Sustineri ale retelelor intalnite in ml 20
2 ND.2
sapatura
3 ND.3 Terasamente in transee
-PEID 315 ( TUB PROTECTIE) ml 30
-PEID 225 50
-PEID 180 800
-PEID 125 40
4 ND.4 Terasamente in gropi poligonale L x l x
H-(5 camine + 2 gropi de legatura)
-2,0 x 2,0 x 2,0 buc 7
5 NDA.1 Conducte din polietilena de inalta
densitate
-PEID 315x18,7 mm ( TUB PROTECTIE) 30
-PEID 225x13.4 mm ml 50
-PEID 180x10,7 mm 830
-PEID 125x7.4 mm 40
6 NDA.2 Armaturi
Robinet - vana din fonta ductila cu
flanse, Pn 10, montat in camin de
vane
- Dn 200 buc 1
flanse, Pn 10, montat in camin cu
toate accesoriile
- Dn 150 4
flanse, Pn 10, montat in pamint cu
toate accesoriile (vane de concesie
pentru hidranti)
- Dn 100 12
4.01.016.140.STR4-Vol. I- LL Re 20/D/2011-DEPOUL STRAULESTI/4.01.016.140.STR4-Vol. I- LL.doc OCT.2011 Pag.1/2
Dreptul de copyright pentru informaţiile existente în acest document este deţinut de S.C. METROUL S.A. Nici un text, grafică, fotografie, logo din acest document nu poate fi reprodus parţial, integral sau
modificat fără permisiunea anterioară explicită, prin acord scris al S.C. METROUL S.A. Conţinutul acestui document şi orice alt material din el sunt protejate de legea dreptului de autor şi sunt proprietatea
S.C. METROUL S.A.
REŢELE EDILITARE
FAZA :PTh.
Compensator de montaj autoblocant,

Pn 10 Dn 200 1
Compensator de montaj autoblocant,

Pn 10 Dn 150 4
CAMINE
7 NDA.3 Camine de vane
1.50x1.50x1.70m buc 5
HIDRANŢI
8 NDA.4 Hidranti
Hidranti supraterani
- Dn 100 buc 12
Intocmit Verificat
Verificator de amănunt
Ing. Roxana Crai Ing. V. Ganea
4.01.016.140.STR4-Vol. I- LL Re 20/D/2011-DEPOUL STRAULESTI/4.01.016.140.STR4-Vol. I- LL.doc OCT.2011 Pag.2/2
S.C. METROUL S.A.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
A A
B B
C C
a
a
a
a
D D
Hi
Vc
E E
F F
G G
H H
COORDONARE
arh. Beznila Gheorghe
arh. Andreescu Vlad
PLAN GENERAL Ing.Stefanov Gheorghe
Arh. Andreescu Vlad

J J
STRUCTURI
Ing. Ionescu Lucian
AUTOMATIZARE TRAFIC
REVIZIA
K K
01 . . . .
02
03
04
05
VERIFICATOR ATESTAT NUME, PRENUME SEMNATURA NR. / DATA:

L L
BENEFICIAR:
TITLUL DTP: MAGISTRALA 4. RACORD 2. NR.DTP: 4.01.016.140.STR4
DEPOUL STRAULESTI. FAZA : PTh
RETELE EDILITARE VOLUM: I
DEPARTAMENT: RETELE EDILITARE
COD DOCUMENT: 4.01.016.140.STR4-Vol. I - RE 286
DESENAT tehn. CRACIUN N. 1:500
PROIECTAT ing. CRAI R. PLAN DE SITUATIE RETELE APA
VERIFICAT DATA: DEPOUL STRAULESTI.
ing. GANEA V. Oct.2011
M M
Prezentul document este proprietatea intelectuala a S.C. METROUL S.A. Reproducerea sau difuzarea acestuia este interzisa daca nu exista acordul scris al S.C. METROUL S.A.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 2.5A2 594x1051=0.625m2
REŢELE EDILITARE
VOL. II : REŢELE CANALIZARE
FAZA : PT
RACORDURI GURI DE SCURGERE CANAL TUBURI PVC- U, SN8/SDR34, Dn

20cm;
CANAL TUBURI PVC- U, SN8/SDR34, Dn 30cm, Dn 40cm şi Dn 50cm;
CANAL PEID, De 160mm;
CANAL TUBURI PAFS, Dn 1200 mm;
CANAL TUBURI PAFS, Dn 800 mm.
ND 1 - SONDAJE DE IDENTIFICARE RETELELOR SUBTERANE EXISTENTE

Dimensiune sondaj : L x l x h = 1,0 x 1,0 x 2,0 m
UM = buc sondaj
Cuprinde :
- trasarea si marcarea sondajelor
- spargerea imbracamintii si suprastructurii sau, dupa caz, direct sapatura manuala executata
fara sprijiniri pana la adancimea estimata a retelei subterane. Pentru adâncimi mai mari de
2,0 m se va adăuga sporul corespunzător.
- depozitarea locala a materialului cu separarea materialelor
- umplerea sapaturii prin imprastierea pamantului in straturi aduse la umiditatea optima
- compactarea pamantului
- refacerea carosabilului
- curatirea zonei si transportul materialului in exces la groapa
- taxa legala pentru depozitare la groapa
ND 2 - SUSTINERI ALE RETELELOR INTALNITE IN SAPATURA

Se măsoară la ml de săpătură
Cuprinde :
- procurarea laminatelor pentru grinzi,
- procurarea seilor din otel
- procurarea dulapilor din lemn de fag
- procurarea otelului beton pentru tiranti
- confectionarea tirantilor reglabili si a materialului marunt (piulite, saibe, etc.)
- gaurirea si filetarea aripilor profilelor pentru fixarea tirantilor reglabili
- gaurirea aripilor profilelor seilor
4.01.016.140.STR4-Vol.II-DP PG. 26/D/RE.2011/proiecte/depoul Straulest/.norme descriptive .doc. 10.2011 Pagina nr. 1 / 6
REŢELE EDILITARE
FAZA : PT
- procurarea materialului marunt pentru fixarea dulapilkor din lemn (cuie, sarma moale)
- confectionarea, transportul la santier, depozitarea
- transportul in santier si montarea confectiei
- utilajul pentru confectionare si montare
- verificarea si reglarea tirantilor in exploatare
- demontarea, manipularea, utilajul pentru demontare si transportul materialelor in
magazie.
ND 3 - TERASAMENTE IN TRANSEE
3.1. TERASAMENTE
Se plateste la ml
Transeele care fac obiectul acestui capitol sunt transeele pentru toate conductele cu H pana
la 2m.
Peretii transeei sunt verticali (conform profilului longitudinal) pe o latime functie de

diametrul conductei (conform caietului de sarcini).
Preturile unitare cuprind toate elementele obligatorii si anume :

- pichetajul
- eventuala amenajare a unei piste de circulatie a utilajelor
- taierea si indepartarea radacinilor si arborilor
- sapatura (mecanica + manuala), scoaterea pamantului din groapa si depozitarea
provizorie a umpluturii daca este necesar – inclusiv transportul ( eventual la depozit
intermediar si la groapa) si toate taxele
- dispozitive de securitate (paza, iluminat, sprijinirea malurilor, parapeti de
protectie,...)
- constrangeri determinate de prezenta altor retele sau de circulatie (sustineri
conducte, cabluri...)
- spargeri beton (ciment) intalnite accidental in sapatura
- stabilirea si pastrarea pichetilor de reper
- epuismente de ape meteorice sau pierderi din conducta necesare indiferent de debit
- procurarea la amplasament si asezarea (asternerea) materialelor de umplutura,
inlocuirea materialului de umplutura impropriu, inclusiv incarcarea. Realizarea
umpluturii ca si instalarea unei benzi albastre pentru avertizare la PEID si compactarea
REŢELE EDILITARE
FAZA : PT
in straturi de 0,20 m cu granulatia 1-10 mm cu maiul de mana sau mecanic la 95%

PROCTOR
- procurarea nisipului pentru umplutura de 0,10 m sub conducta si 0,30 m deasupra
generatoarei superioare a conductei de canal;
- masuri de permitere a accesului la proprietatile riveranilor (podele pietonale,
sosea...).
3.2. SPORURI
Se plateste la ml
Valoare suplimentara pentru transeele care fac obiectul acestui capitol sunt transeele pentru
toate conductele de canalizare avand adancimea H > 2m – conform profil transversal de
sapatura, profil longitudinal al canalului si Caiet de sarcini.
ND 4 - TERASAMENTE IN GROPI POLIGONALE

4.1.
Se plateste la buc.

Gropile care fac obiectul acestei sectiuni sunt gropi pentru toate conductele cu H pana la
2m.
Peretii transeei sunt verticali pe o latime de maxim 6,0 m.
Preturile unitare cuprind toate elementele obligatorii, si anume:
- pichetajul
- taierea si indepartarea radacinilor si arborilor
- sapatura (manuala + mecanica), scoaterea pamantului din groapa si depozitarea
provizorie a umpluturii daca este necesar - inclusiv transportul (eventual la depozit
intermediar si la groapa).
- dispozitive de securitate (paza, iluminat, sprijinirea malurilor, parapeti de protectie,…)
- constrangeri determinate de prezenta altor retele sau de circulatie (sustineri conducte,
cabluri.…)
- spargeri beton (ciment) intalnite accidental in sapatura.
- stabilirea si pastrarea pichetilor de reper
- epuismentele de ape meteorice sau pierderi din conducta necesare, indiferent de debit
- procurarea la amplasament si asezarea (asternerea) materialelor de umplutura; inlocuirea
materialului de umplutura impropriu, inclusiv incarcarea, compactarea in straturi de 0,20
m cu granulatia 1-10 mm cu maiul de mana sau mecanic la 95% PROCTOR
- procurarea nisipului pentru umplutura de 0,10m sub conducta si 0,30 m deasupra
generatoarei superioare a conductei.
REŢELE EDILITARE
FAZA : PT
4.2. SPORURI
Valoarea suplimentara pentru adancime peste 2m, la valoare maxima indicata pe planurile
profilului longitudinal.
ND 5 - CONDUCTE DE CANAL
Se plateste la ml
- 5.1.- Dn 200mm, PVC- U, SN8/SDR34;

- 5.2.- Dn 300mm, PVC- U, SN8/SDR34;
- 5.3.- Dn 400mm, PVC- U, SN8/SDR34;
- 5.4.- De 160mm, PEID;
- 5.5.- Dn 1200mm, PAFS;
- 5.6.- Dn 800mm, PAFS.
Preturile unitare cuprind:

- procurarea conductelor la amplasament a conductelor din PVC-KGEM, PAFSIN, beton
- piese de trecere etansa prin peretii camerelor, pentru conducte, procurate la
amplasament
- strat de nisip procurat la amplasament (patul de nisip al canalului – conf. detaliu)
- instalare, montare, la adancime conf. profil longitudinal
- proba de etanseitate
- transporturi materiale, manipulari
- interventii la conducta existenta
- transporturile si taxele legale
ND 6 - CAMINE DE VIZITARE
Se platesc la bucata
Executate conform STAS 2448-82, din beton cuprind:

- procurare la amplasament si punerea in opera a urmatoarelor:
- capac si rama din fonta tip IV carosabil cu balama si cu inscriptionare in fata vazuta cu
modelul agreat conf. H.C.G.M.B. 306/23.12.2002
- suport prefabricat din beton armat pentru sustinere ansamblu rama – capac
- piesa prefabricata din beton armat – STAS 2448-82 pentru aducere la cota
cos de acces din tuburi beton simplu cu mufa Dn 80 cm – SR EN 1916 : 2003
- placa prefabricata intre cos de acces si camera de lucru STAS 2448 – 82
camera de lucru din tuburi beton simplu cu mufa Dn 100 cm- SR EN 1916 : 2003
- trepte de acces din otel Ф 20mm
REŢELE EDILITARE
FAZA : PT
- fundatie din beton simplu C8/10, STAS 2448-82(procurare material la amplasament,

turnare, cofraje)
- mortar pentru tencuieli (procurare material la amplasament, tencuieli sclivisite)
- manipulari
- placi indicatoare pentru fiecare camin de vizitare
- transporturi si taxe legale
ND 7 - SISTEME DE PREEPURARE (TRAPA DE NAMOL SI SEPARATOR DE

HIDROCARBURI)
Se platesc la buc.
Înainte de vărsarea în lac, se va monta un ansamblu de echipamente cu rolul de a decanta si

filtra apele de ploaie, rezultand o calitate a apelor descărcate în lac, in conformitate cu
normativul NTPA 001/2002.
Acest ansamblu va fi alcătuit dintr-un decantor (trapă de nămol) şi un separator de grăsimi

(lichide usoare – hidrocarburi) după care debitele se vor descărca în lac.
Separatoarele de hidrocarburi cu coalescenţă (clasa 1 < 5mg/l elemente reziduale), sunt

elemente prefabricate din beton armat, cu un strat de protecţie rezistent la produse
petroliere, cu colectoare de aluviuni separate. Ele vor fi carosabile cu clasa de încarcare
D400 (40 to) şi vor respecta SR EN 858-1/2002, SR EN 858-1/2002/A1/2004, SR EN 1825-
1/2005. Adincimea de montare poate fi de 5.50m, folosind numai elemente de supraînalţare.
Pentru facilitarea accesului utilajelor speciale pentru curătare şi întreţinere, echipamentul

de separare hidrocarburi se va amplasa pe drumul de acces.
Calitatea apelor tratate de separator este garantată a fi conform „Normativului privind

stabilirea limitelor de încărcare cu poluanţi a apelor uzate industriale şi orăşeneşti la
evacuarea în receptorii naturali”, NTPA-001/2002.
Echipamentul de separare este dotat cu alarmă optică şi acustică, al carui tablou va fi

amplasat în interiorul clădirii. Acest dispozitiv este utilizat pentru detectarea nivelului critic
al hidrocarburilor în separator înainte de opturarea sistemului. O sondă introdusă în separator
sesizează nivelul stratului de hidrocarburi. Cand nivelul maxim este atins, alarma optică şi
acustică se declanşează. O sondă similară sesizează depunerea noroiului pană la o înălţime
prestabilită declanşand de asemenea alarma.
REŢELE EDILITARE
FAZA : PT
ND 8 - GURI DE SCURGERE
Norma prevede construcţia unei guri de scurgere
Se platesc la bucata
Cuprinde:
- Sapatura manuala in spatii limitate sub 1,00 m latime cu sprijiniri si evacuare manuala
- Sprijinirea malurilor cu dulapi metalici orizontali, latime intre maluri mai mica de 1,5 m
- Finisarea manuala a platformei
- Imprastierea cu lopata a pamantului
- Compactarea manuala a umpluturilor 30%
- Compactarea mecanica a umpluturilor 70%
- Sustineri dinlemn pentru cabluri si conducte
- Gura de scurgere cu sifon si depozit carosabil tip A1
- Transport excedent pamant cu auto la 15 km
- Spor 10% la manopera
INTOCMIT, VERIFICAT,
Verificator de amanunt
Ing. V.Ciobanescu Ing. V. Ganea
MAGISTRALA 4. RACORD 2. DEPOUL STRAULESTI.
REŢELE EDILITARE
VOL. II REŢELE CANALIZARE.
FAZA :P.Th.
LISTA DE CANTITATI NR. 3R634

CANALIZARE PLUVIALĂ
- Canal colector Dn 20 cm – tuburi PVC ; L=246,00 m
- Canal colector Dn 50 cm – tuburi PVC ; L = 30,00 m
- Canal colector Dn 80 cm – tuburi PAFSIN , L = 4,00 m
- Canal colector Dn 120 cm – tuburi PAFSIN , L = 140,00 m
- Guri de scurgere - 41 buc.
Nr. INDICATIV
crt. NORMA
1. ND.1 Sondaje de identificare a retelelor buc 5
subterane
2. ND.2 Susţineri ale reţelelor întâlnite ml 20
3. ND.3 Terasamente in transee
-Dn 20 cm PVC ml 246,00
-Dn 30 cm PVC 300,00
-Dn 40 cm PVC 380,00
-Dn 50 cm PVC 30,00
-Dn 80 cm PAFSIN 4,00
4. ND.4 Terasamente în gropi poligonale buc 25
5. ND.5 Conducte de canal
-Dn 20 cm PVC ml 246,00
-Dn 30 cm PVC 300,00
-Dn 40 cm PVC 380,00
-Dn 50 cm PVC 30,00
6. ND.6 Cămine de vizitare pe canal : buc
-Dn 30 cm 9
-Dn 40 cm 12
Inclusiv capac şi ramă carosabile
4.01.016.140.STR4/1-Vol.II- LL1 Pl.gen. 26/D/RE.2011/proiecte/depoul Straulest/.LL1 canal.pluviala .doc. oct.,2011 Pag.1/2
S.C. METROUL S.A.
REŢELE EDILITARE
FAZA :P.Th.
7. ND.7 Sisteme de prepurare

-Trapă de nămol (decantor)din beton
armat de capacitate : buc
8000l 1
10000l 1
650l 1
-Separator de hidrocarburi din beton
armat de capacitate
80l/s 1
100l/s 1
-Clapet antiretur cu mufă din PVC pentru 2
canalizare Dn 50 cm
8. ND.8 Guri de scurgere cu depozit şi sifon buc 41
Intocmit Verificat
Ing. V. Ciobanescu ing. V. Ganea
4.01.016.140.STR4/1-Vol.II- LL1 Pl.gen. 26/D/RE.2011/proiecte/depoul Straulest/.LL1 canal.pluviala .doc. oct.,2011 Pag.2/2
S.C. METROUL S.A.
REŢELE EDILITARE
FAZA :P.Th.
LISTA DE CANTITATI NR. 3R635

CONDUCTĂ DE REFULARE
Nr. INDICATIV
crt. NORMA
1. ND.1 Sondaje de identificare a retelelor buc 3
subterane existente
2. ND.3 Terasamente in transee ml 300,00
3. ND.5 Conducte de canal
Tuburi de polietilenă PEID,PE80,SDR17,Pn
10 bar
160 x 9,1 mm buc 1
4. ND.6 Cămine de rupere de presiune (disipator buc 1
de energie) din beton armat şi tuburi
prefabricate, inclusiv capac şi ramă
carosabile
Intocmit Verificat
Ing. V. Ciobanescu ing. V. Ganea
4.01.016.140.STR4/1-Vol.II- LL2 Pl.gen. 26/D/RE.2011/proiecte/depoul Straulest/.LL2-cond.refulare.doc. oct.,2011 Pag.1/1
S.C. METROUL S.A.
LEGENDA
U UMPLUTURA a b Np NISIP PRAFOS
A ARGILA a b Nf NISIP FIN
An ARGILA NISIPOASA a b Na NISIP ARGILOS

95
94 Ap ARGILA PRAFOASA a b N+P NISIP CU PIETRIS
93 F2 F9 F3 F8 a - teren uscat
92
88,30 88,40 88,40 88,40 F- FORAJE GEOTEHNICE
b - teren imersat
91 NH NIVEL HIDROSTATIC
90
89
88 U U
0,80 U U
87
2,20
Nmp 1,80
A
1,90 An COORDONARE
86 NH=3,00 2,70 3,10 2,10
N+P 3,32 NH=3,32 m Ap
85 NH=3,60 3,60 (85,40 m) N+P 3,70 3,10
84 (84,70 m) P (85,08
Na
m) 4,50 An ARH. GH. BEZNILA
P+N 4,20 Na ARH. VLAD ANDREESCU
83 5,50 5,20 4,90
6,20 PLAN GENERAL ING. IONUT MITROI
82 P+N
81 N+P N+P
A
80 8,40 P+N
A 9,60 STRUCTURI
79
Na+P
78 10,60 A 10,20
77 An An
12,30 12,10
76 12,00An Pn
Nfp 12,60 An 12,30
13,30 An
75 13,50
13,50 13,10
A A A
A L=215.312 15,00
15,00 15,00 15,00
DECLIVITATI . AUTOMATIZARE TRAFIC
REVIZIA
0+371.856
0+300.000
0+200.000
0+156.544
KILOMETRAJ . 01
02
03
04
88.16
88.06
88.33
88.64
05
COTE TEREN .
NUME, PRENUME
80.40
80.40
80.40
80.40
COTE PROIECT . VERIFICATOR ING. VIORICA CIUGUDEAN Af

TITLUL DTP: MAGISTRALA 4 RACORD 2. NR.DTP: 4 06 006.140.STR4
DEPOUL STRAULESTI. FAZA : SG
STUDIU GEOTEHNIC SI HIDROGEOLOGIC. VOLUM: -
DEPARTAMENT: GEOTEHNICA SI HIDROGEOLOGIE
COD DOCUMENT: 4 06 006.140.STR4 - GH 02
DESENAT TEHN. DUMITRA AMIHAESIE 1:500 PROFIL HIDROGEOLOGIC LONGITUDINAL A-A
PROIECTAT DR.ING. EDUARD COLACEA 1:200 - LINIA 1 -
VERIFICAT ING. CATALIN STANESCU DATA:
SEPT. 2011
Prezentul document este proprietatea intelectual a S.C. METROUL S.A. Reproducerea sau difuzarea acestuia este interzis dac nu exist acordul scris al S.C. METROUL S.A.
4A4 297x840=0.249m2
MAGISTRALA 4. RACORD 2. DEPOUL STRAULESTI. TEHNOLOGIE DE EXECUTIE SI STRUCTURA.
VOL. I - EPUISMENTE
FAZA : P.Th
DESCRIERE PRETURI DP01 - GH

EXECUTIE FORAJE SISTEM HIDRAULIC
NORMA DESCRIPTIVA - E.F.H.
unitatea de masura – metrul forat
A. Lucrari pregatitoare:
- Incarcarea, descarcarea si transportul din baza in santier si inapoi, precum si intre

locatii a instalatiei de foraj, a anexelor, sculelor si dispozitivelor de foraj;
- Montare imprejmuire de protectie;
- Spargere si desfacere beton, pe suprafete limitate, cu depozitare provizorie a

materialului rezultat, pentru fiecare amplasament in care este necesar;
- Sapatura manuala pe fiecare amplasament (2,00 m x 1,00 m x 1,50 m), cu sprijinirea

malurilor, in vederea depistarii retelelor edilitare;
- Amenajari necesare executiei forajului, imprastierea pamantului, nivelare teren,

ridicare mast, pozitionarea instalatiei de lucru;
- Incarcarea si transportul pamantului si molozului la groapa;
- Borsapare cu sapa  609 mm pina la 4 m adincime si montare burlan de ghidaj 

559/7,1 mm;
- Procurare, transport si descarcare bentonita (trasgel);
- Preparare fluid de foraj;
- Apa se va asigura prin transport cu autocisterna sau din hidranti stradali, in cazul in
care situatia o va impune.
B. Forajul propriu-zis (realizare gaura foraj):
- Foraj sistem hidraulic, circulatie inversa, cu sapa  444,5 mm;
4.06.023.140.STR4 - I – DP01 - GH GH9:\DEPOUL STRAULESTI. Epuisment \DP01 - GH.doc Septembrie, 2011 Pag. 1/3
modificat fără permisiunea anterioară explicită, prin acord scris al S.C. METROUL S.A. Conţinutul acestui document şi orice alt material din el sunt protejate de legea dreptului de autor şi sunt proprietatea S.C.
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th
- Tratarea periodica a fluidului de foraj cu bentonita (trasgel), pentru mentinerea

calitatii acestuia, verificarea calitatii fluidului de foraj;
- Recoltare probe de sita pentru determinarea succesiunii litologice;
- Evacuare cu cisterna sau autovidanja a noroiului bentonitic;
- Incarcarea mecanica si transportul pamantului rezultat din foraj cu autobasculanta;
- Mijlocul de transport va fi amenajat etans pentru a se evita scurgerile de noroi si

pamant pe carosabilul traseului de la foraj la groapa de pamant;
- Taxa groapa pamant si detritus rezultat din foraj.
C. Definitivare foraj:
- Procurarea, transportul si descarcarea tevilor si filtrelor din otel  244,5/5,6 mm, in

cazul forajelor interioare, respectiv din PVC cu mufa SNP4 ф250/6,2 mm, in cazul
forajelor exterioare, pentru confectionarea coloanelor definitive (coloana plina si filtre);
- Confectionare si montare centrori pe coloana definitiva;
- Tubare coloana definitiva (piesa de fund, filtre, coloana intermediara, coloana de

prelungire);
- Procurare, transport si descarcare material filtrant sort 1,2 - 2,8 mm, respectiv 2,8
– 5,6 mm;
- Introducere material filtrant in jurul coloanei definitive;
- Introducere balast (material local) in jurul coloanei definitive, de la nivelul

materialului filtrant si pana la suprafata terenului;
- Montare/demontare pompa mamuth pentru desnisiparea forajului;
- Montare/demontare coloana provizorie pentru evacuarea apei rezultate la desnisipare;
- Executare pompari (desnisipare) pina in momentul in care apa devine limpede si fara
aport de material solid;
- Receptia forajului (masuratori debite, nivel hidrostatic, nivel dinamic);
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th
- Prelevare proba de apa si analiza pentru determinarea continutului in debit solid la

fiecare foraj (continut maxim 0,01 g/l);
- Protejare cap put cu capac etans pe gura putului, pina la executia caminelor de
protectie;
- Refacerea provizorie a terenului.
- Demontare imprejmuire de protectie.
Inaintea inceperii executiei forajelor, executantul lucrarilor va obtine toate

aprobarile, avizele, acordurile necesare pentru intrarea in amplasament si executia
acestor tipuri de lucrari.
Oferta financiara va lua in calcul:
 toate cheltuielile legate de obtinerea aprobarilor, avizelor, acordurilor mai sus

mentionate;
 faptul ca toate transporturile de utilaje si materiale, inclusiv accesul
mijloacelor de ridicat si incarcat, se realizeaza prin obtinerea autorizatiei de
acces in zona centrala a Capitalei, incluzind si taxele in vigoare.
INTOCMIT VERIFICAT,
VERIFICATOR DE AMANUNT
ing. Catalin Ganea dr.ing. Eduard Colacea
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

MONTARE INSTALATII HIDRAULICE
NORMA DESCRIPTIVA - M.I.H.
Unitatea de masura – m
- Masuri de protectie si avertizare la locul de munca;
- Procurare si transport material tubular din PEHD  50/2,9 mm, conducte metalice cu
ф 89 x 4 mm, ф 219 x 8 mm, ф 324 x 8 mm si tabla 4 mm, inclusiv robineti, teuri, coturi,
garnituri etc.;
- Spargere si desfacere beton si asfalt, pe suprafete limitate, pe traseul conductelor

ingropate;
- Sapatura manuala cu H ≤ 0,80 m si depozitare locala a pamantului, la sapaturi pentru

ingroparea conductelor;
- Manipularea tevilor, pieselor de legatura, coturi pentru realizarea conductelor;
- Montarea in sant a conductelor individuale si colectoare ingropate;
- Montare coturi, piese de legatura etc. la realizarea conductelor individuale si

colectoare pentru apa extrasa din foraje.
- Montare pilnii, stuturi la conductele colectoare pentru evacuarea apei din foraje.
- Vopsirea conductelor colectoare metalice;
- Executie umplutura din material local, argila sau balast, necontaminat de moloz,
elemente demolare, etc.
- Compactarea pamintului pe traseul conductei ingropate.
- Incarcarea manuala si transportul excedentului de pamant si moloz la groapa;
- Taxa groapa.
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th
Inaintea inceperii executiei instalatiilor hidraulice pentru evacuarea apelor in lacul

Straulesti, executantul lucrarilor va obtine toate aprobarile, avizele, acordurile
necesare (inclusiv acceptul Regiei Apele Romane si CONSILIULUI GENERAL AL
MUNICIPIULUI BUCURESTI - ADMINISTRATIA LACURI, PARCURI SI AGREMENT -
BUCURESTI).
 toate cheltuielile legate de obtinerea aprobarilor, avizelor, acordurilor mai sus

mentionate;
 eventualele taxe percepute de forurile tutelare pentru evacuarea apelor
provenite din epuisment in lacul Straulesti;
INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

DEMONTARE INSTALATII HIDRAULICE
NORMA DESCRIPTIVA - D.I.H.
Unitatea de masura – demontare sistem
Lucrarea cuprinde :
- Masuri de protectie si avertizare la locul de munca;

- Demontare confectii metalice;
- Demontarea conductelor de refulare;
- Demontarea conductelor colectoare;
- Incarcare, descarcare si transport tuturor materialelor rezultate din demolari,
refolosibile in depozit (tevi, confectii metalice etc.);
- Transport materiale metalice uzate la centre de colectare;
- Demontare sistem de protectie si avertizare.
In cazul recuperarii conductelor sau a altor confectii montate ingropat, se

decoperteaza, se executa umplutura din argila sau din balast si se compacteaza
conform normelor in vigoare.
 toate cheltuielile legate de lucrarile mai sus mentionate;

INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

MONTARE POMPE
NORMA DESCRIPTIVA – MP
Unitate de masura – buc. pompe
Lucrarea se executa manual sau cu mijloace de ridicat.
Se executa urmatoarele operatiuni:
- Masuri de protectie si avertizare la locul de munca.
- Desfacere capac protectie foraj.
- Verificarea starii tehnice a forajului (adancime, diametrul coloanei).
- Transport, descarcare si manipulare pompe pentru foraje si base, tevi PEHD si PVC.
- Racordare pompa la conducta de refulare din PEHD si lansare in foraj sau basa,
concomitent cu cablul electric de alimentare si cablurile pentru electrozii de nivel.
- Montare teava PVC Φ 1/2" in foraje.
- Montare casca put.
- Racordarea conductelor individuale si a celor de la base la conductele colectoare

metalice (prin intermediul palniilor).
- Demontarea sistemelor de protectie si avertizare.
Oferta financiara va lua in calcul faptul ca toate transporturile de utilaje si materiale,

inclusiv accesul mijloacelor de ridicat si incarcat, se realizeaza prin obtinerea
autorizatiei de acces in zona centrala a Capitalei, incluzind si taxele in vigoare.
INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

DEMONTARE POMPE
NORMA DESCRIPTIVA – D.P.
Unitate de masura – buc. pompe
Lucrarea se executa manual sau cu mijloace de ridicat.
Se executa urmatoarele operatiuni:
- Masuri de protectie si avertizare la locul de munca.
- Desfacere legaturi electrice (cablu alimentare, cabluri electrozi);
- Desfacerea coloanelor de refulare din base sau la partea superioara a putului;
- Demontare capac foraj.
- Extragere teava PVC Φ 1/2 ".
- Extragere conducta de refulare PEHD 50/2,9 mm pentru recuperarea pompei,

concomitent cu extragerea cablurilor electrice din foraj sau basa.
- Desfacere pompa de la capatul inferior al conductei de refulare.
- Incarcare/descarcare, transport pompa si conducte.
- Montare capac protectie foraj.
- Demontarea sistemelor de protectie si avertizare.

INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

ORE POMPARE FORAJE
NORMA DESCRIPTIVA – O.P.F.
Unitate de masura – ore pompare
- Detensionarea panzei acvifere se va efectua prin pomparea sistemului de epuisment cu

electropompe submersibile;
- Bateria de foraje va fi alcatuita din 38 foraje, conform proiectului;
- Acestea vor functiona continuu (24 ore/zi);
- Perioada de pompare se estimeaza a fi de 24 luni, incluzind si o luna de prepompare;
Oferta financiara va lua in calcul faptul ca valoarea orelor de pompare include pretul
pompelor din foraje si base, al tablourilor electrice si al unui grup electrogen capabil
sa furnizeze energia necesara functionarii tuturor pompelor, in cazul unor eventuale
avarii survenite la sistemul de alimentare cu energie electrica a santierului.
In situatia in care durata functionarii bateriei de pompare va fi diferita fata de

prevederile proiectului, evaluarea acestor lucrari se va face in conformitate cu
durata reala de functionare a epuismentului.
INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

ORE POMPARE BASA
NORMA DESCRIPTIVA – O.P.B.
Unitate de masura – ore pompare
- Evacuare ape de infiltratie cu electropompe capabile sa evacueze apa cu impuritaţi;
- Pomparea se va efectua din 3 base, conform proiectului;
- Perioada de pompare se estimeaza a fi de 8 luni.
Oferta financiara va lua in calcul faptul ca valoarea orelor de pompare include pretul
pompelor din foraje si base, al tablourilor electrice si al unui grup electrogen capabil
sa furnizeze energia necesara functionarii tuturor pompelor, in cazul unor eventuale
avarii survenite la sistemul de alimentare cu energie electrica a santierului.
In situatia in care durata pomparii apei din base va fi diferita fata de prevederile
proiectului, evaluarea acestor lucrari se va face in conformitate cu durata reala de
functionare.
INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

EPUISMENT DIRECT
EXECUTIE BASE COLECTOARE
NORMA DESCRIPTIVA – E.B.C.
Unitate de masura – buc.
- Procurare, transport, descarcare in excavatie materiale: material filtrant, confectii

metalice etc.;
- Macara pentru incarcat - descarcat materiale;
- Confectii metalice (recipienti din tabla perforata pentru colectarea apei);
- Excavatie pentru montarea recipientului metalic;
- Excavatie pentru amenajari drenuri perimetrale;
- Umplutura material filtrant pe fundul drenurilor perimetrale;
- Montari si demontari recipienti;

INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

EXECUTIE CAMINE PROTECTIE FORAJE
NORMA DESCRIPTIVA – C.P.
- Amenajarea locului de munca (imprejmuire cu panouri), iluminat pe timp de noapte

(daca este cazul).
- Spargere si desfacere beton si asfalt, pe suprafete limitate, pentru fiecare

amplasament in care este necesar.
- Sapatura manuala in spatii limitate pana la 0,7 m adancime.
- Incarcarea si transportul pamintului si molozului in depozit.
- Procurarea, transportul si manipularea materialelor necesare executiei caminului

(burlan metalic sudat elicoidal Ф 660/7,1 mm, confectii metalice etc.).
- Procurare si montare capac cu rama (STAS 2308-81) tip II A (32 buc.).
- Montarea, pozitionarea si fixarea elementelor ce intra in componenta si in sprijinirea

caminului.
- Umplutura de pamant in extradosul caminului.
- Compactarea pamantului din umplutura.
- Finisarea si verificarea suprafetelor realizate.
- Transport si turnare beton pentru consolidarea caminului.
- Taxa groapa.
- Demontarea imprejmuirii locului de munca.
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

INCHIDERI FORAJE IN RADIER
NORMA DESCRIPTIVA - I.F.R.
unitatea de masura – buc.
- Transportul in santier si inapoi al instalatiilor, anexelor si materialelor.
- Demontarea pompelor si instalatiilor hidraulice si electrice.
- Taierea tevilor metalice cu 244,5/5,6 mm (coloane tubate) si transportul lor la

suprafata.
- Sudarea in plan orizontal, pe conturul coloanelor tubate a 1-2 randuri gulere din TG-
6 mm.
- Montarea si demontarea instalatiei tehnologice de preparare, distributie si pompare a

suspensiilor folosite la injectare.
- Procurare si transport balast.
- Introducerea in put a unei tevi metalice Ф ½″ pentru facilitarea operatiunii de

injectare.
- Introducere balast in gaura forata.
- Procurare si transport materiale pentru preparare suspensie.
- Sudarea etansa pe capul coloanei forajului a unui capac din TG 6 mm prin care trece
teava metalica cu Ф ½ “ si stut cu robinet pentru verificarea procesului de injectare.
- Injectarea suspensiei de ciment cu pompa actionata pneumatic.
- Dupa terminarea injectarii se sudeaza un capac etans pe capul coloanei forajului.
- Se elibereaza amplasamentul de materialele ramase in urma efectuarii lucrarii.
- Se betoneaza radierul.
- Se executa injectii speciale in jurul coloanei forajului.

METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th
Oferta financiara va lua in calcul faptul ca toate transporturile de utilaje si

materiale, inclusiv accesul mijloacelor de ridicat si incarcat, se realizeaza prin
obtinerea autorizatiei de acces in zona centrala a Capitalei, incluzind si taxele in
vigoare.
INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

UMPLERE COLOANE TUBATE
NORMA DESCRIPTIVA – U.C.T.
- Organizarea locului de munca, imprejmuire panouri, indicatoare de avertizare.
- Procurarea si transportul materialului de umplere a puturilor (balast).
- Incarcare si transport utilaj, aparatura si unelte de lucru pe fiecare amplasament.
B. Inchiderea propriu-zisa a putului:
- Sapatura manuala cu dimensiunea de 1,0 x 1,0 x 0,8 m.
- Depozitarea provizorie a materialului excavat pe fiecare amplasament.
- Taierea si evacuarea partii superioare a coloanei forajului la o adancime de 0,80 m

sub cota terenului.
- Transportul cu roaba pentru 50% din cantitatea de balast necesara umplerii coloanei.
- Umplerea cu balast a coloanei tubate ramasa in pamant.
- Umplere cu material local (argila, nisip, balast) si compactare a sapaturii manuale

pana la cota terenului.
- Incarcare si transport materiale pentru eliberarea terenului.
- Refacerea provizorie a terenului.
- Taxa groapa.
- Demontare imprejmuire.
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th

INTOCMIT VERIFICAT,
METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th
LISTA DE CANTITATI DE LUCRARI LL - GH 3R467

FORAJE, INSTALATII HIDRAULICE, FUNCTIONARE POMPE
Norma
Nr. descriptiva/ Descrierea lucrarii U.M Cantitati
Crt. Simbol
1 2 3 4 5
Executie foraje sistem hidraulic
1. DP01-GH/E.F.H m 532
38 foraje x 14 m = 532 m
2. DP02-GH/M.I.H Montare instalatii hidraulice:
- Tevi PVC Φ 1/2 " = 38 buc. x 12 m = 456 m
- Tevi PEHD Φ 50/2,9 mm
- in foraj = 38 buc. x 12 m = 456 m
- foraj-conducta colectoare = 300 m
- base-conducta colectoare = 3 buc. x 17 m =
m 1885
= 51 m
- Tevi metalice pentru conducte colectoare
ф 219 x 8 mm: 225 m
ф 324 x 8 mm: 340 m
- Teava metalica pentru confectionare palnii
Φ 89/4 mm: 38 buc. x 1,5 m = 57 m
3. DP03-GH/D.I.H Demontare instalatii hidraulice sistem 1
4. DP04-GH/M.P Montare pompe foraje + base 41 buc. buc. 41
5. DP05-GH/D.P Demontare pompe foraje + base 41 buc. buc. 41
6. DP06-GH/O.P.F Ore pompare foraje: 38 buc. x 730 zile x 24 h/zi ore 665760
= 665760 ore
7. DP07-GH/O.P.B Ore pompare base: 3 buc. x 243 zile x 6 h/zi = ore 4374
= 4374 ore
8. DP08-GH/E.B.C Executie base colectoare buc. 3
9. DP09-GH/C.P Executie camine protectie foraje buc. 32
10. DP10-GH/I.F.R Inchideri foraje in radier buc. 6
11. DP11-GH/U.C.T Umplere coloane tubate buc. 32
4.06.023.140.STR4 - I – LL - GH GH9:\DEPOUL STRAULESTI. Epuisment \LL - GH.doc Septembrie, 2011 Pag. 1/2
S.C. METROUL S.A.
VOL. I - EPUISMENTE
FAZA : P.Th
NOTA:
Oferta financiara va lua in calcul faptul ca valoarea orelor de pompare

include pretul pompelor din foraje si base, al tablourilor electrice si al
unui grup electrogen capabil sa furnizeze energia necesara functionarii
tuturor pompelor, in cazul unor eventuale avarii survenite la sistemul de
alimentare cu energie electrica a santierului.
In situatia in care durata de functionare a pomparii din foraje si base va fi

diferita fata de prevederile proiectului, evaluarea acestor lucrari se va
face in conformitate cu durata reala de functionare a epuismentului.
INTOCMIT VERIFICAT,
4.06.023.140.STR4 - I – LL - GH GH9:\DEPOUL STRAULESTI. Epuisment \LL - GH.doc Septembrie, 2011 Pag. 2/2
S.C. METROUL S.A.
LEGENDA
U UMPLUTURA a b Np NISIP PRAFOS
A ARGILA a b Nf NISIP FIN
An ARGILA NISIPOASA a b Na NISIP ARGILOS

95
94 Ap ARGILA PRAFOASA a b N+P NISIP CU PIETRIS
93 F2 F9 F3 F31 F8
F11 F21 a - teren uscat
92
88,30 88,40 88,40 88,40 F- FORAJE GEOTEHNICE
91 F10 F13 F17 F19 F24 F26 F29 b - teren imersat
90 F5 F15 F
FORAJE DE EPUISMENT
CURBE DENIVELARE
89 NH NIVEL HIDROSTATIC
88 U U
0,80 U U
87
2,20
Nmp 1,80
A
1,90 An COORDONARE
86 NH=3,00 2,70 3,10 2,10
N+P 3,32 NH=3,32 m Ap
85 NH=3,60
3,00 3,60 (85,40 m) 3,10
3,50 3,00 3,00 N+P 3,70
(85,08 m) 4,50 An ARH. GH. BEZNILA
84 (84,70 m) P 3,50 P+N 4,00 4,00 Na 4,20 Na ARH. VLAD ANDREESCU
83 5,50 5,00 5,20 4,90
5,50 6,00 6,00 6,20 5,50 5,50 PLAN GENERAL ING. IONUT MITROI
82
5,50 6,00 P+N 6,0 6,50
81 7,00 N+P N+P
A 8,00
80 8,50 8,40 P+N
A 9,00 9,50 9,60 STRUCTURI
79
10,0 10,50 Na+P
78 10,60 A 10,20
77 An An
12,30 12,10
76 11,50 Nfp 12,50 12,50 12,00 12,00 12,00An 12,00 12,00 12,00 12,30
Pn
12,00 12,00 12,60 An 12,00 13,30 12,50 An
75 13,50
13,50 13,10
A 13,50 A A
13,00 13,50 15,00
A L=215.312 15,00 15,00
15,00
DECLIVITATI . 15,00
15,00 15,00 AUTOMATIZARE TRAFIC
REVIZIA
0+371.856
0+300.000
0+200.000
0+156.544
KILOMETRAJ . 01
02
03
04
88.16
88.06
88.33
88.64
05
COTE TEREN .
NUME, PRENUME
80.40
80.40
80.40
80.40
COTE PROIECT . VERIFICATOR ING. VIORICA CIUGUDEAN Af

TITLUL DTP: MAGISTRALA 4 RACORD 2. DEPOUL NR.DTP: 4 06 023.140.STR4
STRAULESTI. TEHNOLOGIE DE EXECUTIE SI FAZA : PTh
STRUCTURA. VOLUM: I
VOL. I - EPUISMENT. DEPARTAMENT: GEOTEHNICA SI HIDROGEOLOGIE
COD DOCUMENT: 4 06 023.140.STR4 - GH 02
DESENAT TEHN. DUMITRA AMIHAESIE 1:500 SECTIUNE HIDROGEOLOGICA LONGITUDINALA A-A
PROIECTAT ING. CATALIN GANEA 1:200 - LINIA 1 -
VERIFICAT DR.ING. EDUARD COLACEA DATA:
SEPT. 2011
4A4 297x840=0.249m2
TEHNOLOGIE DE EXECUTIE SI STRUCTURA
VOL. 1. EPUISMENTE
FAZA : P.Th.
DESCRIERE DE PRET
EE01.1. Cabluri electrice de energie si accesorii 400/230 V – 50 Hz
Unitatea de masura: metru

Descrierea de pret cuprinde: procurarea, transportul, montarea, probele si verificarile
cablurilor si accesoriilor.
Operatii generale - inainte de montarea cablurilor:
Procurarea cablurilor electrice si accesoriilor conform listei cu cantitati de lucrari;
Transportul de la furnizor la locul de depozitare si/sau santier al cablurilor si
accesoriilor;
Transportul de la locul de depozitare/incinta santierului la locul de montaj al
cablurilor si accesoriilor;
Verificarea vizuala a cablurilor, inainte de montarea acestora.
Montare cabluri de energie, din cupru, pozate aparent sau protejate in teava de
protectie:
marcarea traseelor de cabluri;
desfacerea carosabilului (taierea cu discul, decaparea imbracamintii, spargerea
betonului);
executare sapatura in pamant - 10m3/100 ml. cablu;
procurarea, transportul nisipului necesar realizarii pozarii cablurilor;
fixarea diblurilor din material plastic sau metalice;
montarea scoabelor de sustinere;
montarea tevilor de protectie;
executarea confectiilor metalice, grunduirea, vopsirea si fixarea acestora – 180
kg/1000_ml. cablu;
derularea si intinderea cablurilor;
verificarea inainte de montaj a continuitatii cablurilor si a rezistentei de izolatie;
pozarea cablurilor, fixarea cu cleme, tragerea prin tevile de protectie;
acoperirea cablurilor pozate cu un pat de nisip (15 - 20 cm) ,pamant maruntit (15 -20
cm);
compactarea materialelor de umplutura;
incarcarea si transportul pamantului in exces;
incarcarea si transportul balastului rezultat din desfacerea carosabilului;
4.06.023.140.STR4 - I - DP01-IE Instalatii17:\D\M4R2\Epuismente Depou Straulesti \DP01-IE.doc Septembrie, 2011 Pag.1/2
VOL. 1. EPUISMENTE
FAZA : P.Th.
verificarea si incercarea dupa montaj a cablurilor:

verificarea continuitatii cablurilor;
identificarea fazelor la ambele capete;
masurarea rezistentelor de izolatie intre faze si intre faza si pamant;
incercarea izolatiei cablului cu tensiune marita si verificarea rezistentei de
izolatie si de legare la pamant a armaturilor si ecranelor cablurilor;
racordarea cablurilor la ambele capete (tablou de alimentare cu energie electrica,
respectiv receptori – pompe de epuisment), etichetarea cablurilor;
alte operatii si materiale care concura la finalizarea lucrarilor de montaj a cablurilor
400/230 V – 50 Hz.
EE01.2. Demontare cabluri electrice de energie si accesorii 400/230 V – 50 Hz

Descrierea de pret cuprinde: demontarea, transportul si depozitarea cablurilor electrice si
accesoriilor aferente.
identificarea cablurilor electrice la ambele capete si pe traseu;

deconectarea cablurilor electrice de la bornele si din clemele la care sunt
racordate/legate;
executare sapatura in pamant - 10m3/100 ml. cablu;
demontarea cablurilor electrice si accesoriilor;
umplere sant cu pat de nisip (15 - 20 cm) ,pamant (15 -20 cm);
compactarea materialelor de umplutura pentru refacerea terenului;
verificarea vizuala a cablurilor electrice, a materialelor si a accesoriilor dupa
demontare;
transportul de pe santier;
eliberarea amplasamentului de deseuri rezultate care vor fi transportate in locuri
corespunzatoare de depozitare a deseurilor/gunoaielor respective;
alte operatii si materiale care concura la finalizarea lucrarilor de demontare.
INTOCMIT VERIFICAT
sing. Dumitru Sima VERIFICATOR DE AMANUNT
ing. Liviu POPA
4.06.023.140.STR4 - I - DP01-IE Instalatii17:\D\M4R2\Epuismente Depou Straulesti \DP01-IE.doc Septembrie, 2011 Pag.2/2
VOL. 1. EPUISMENTE
FAZA : P.Th.
DESCRIERE DE PRET
EE02.1. Tablou electric complet echipat 400/230 V – 50 Hz
Unitatea de masura: bucata

tabloului.
Operatii generale - inainte de executia lucrarilor de montaj:
procurarea tabloului electric de racord si distributie, ce contine blocul de masura a

energiei electrice precum si elementele de protectie pentru maxim 7 consumatori,
intrerupator general prevazut cu dispozitiv de protectie la suprasarcina si
scurtcircuit, conform schemei E02;
procurarea tablourilor de alimentare a pompelor de epuisment, ce contin elementele
de protectie pentru maxim 10 consumatori, intrerupator general prevazut cu
dispozitiv de protectie la suprasarcina si scurtcircuit, conform schemelor E03 si E04 ;
transportul de la furnizor la locul de depozitare si/sau santier al tabloului;
transportul de la locul de depozitare/incinta santierului la locul de montaj al
tabloului;
verificarea vizuala a tablourilor, a materialelor si accesoriilor.
Montare tablouri electrice:
masurarea si trasarea locului de amplasare (pe structuri metalice);

montarea elementelor de fixare a tablourilor electrice (suporti si alte constructii
metalice);
grunduirea si vopsirea constructiilor metalice;
punerea pe pozitie, montarea provizorie, verificarea pozitiei de montaj si fixarea
tablourilor electrice;
remontarea aparatajului care s-a demontat in vederea transportului;
realizarea conexiunilor interioare (de energie si de automatizare, comanda si
semnalizare);
racordarea cablurilor de energie si a cablurilor de semnalizare si comanda la bornele
tabloului;
legarea la pamant prin racordarea partilor metalice, care in mod normal nu se afla
sub tensiune, cu piesa flexibila din cupru 1x16 mm 2 prevazuta cu papuci de cupru la
ambele capete pentru fixare;
verificarea legaturilor si a conexiunilor;
4.06.023.140.STR4 – I – DP02-IE Instalatii17:\D\M4R2\Epuismente Depou Straulesti \DP02-IE.doc Septembrie, 2011 Pag.1/2
VOL. 1. EPUISMENTE
FAZA : P.Th.
verificarea si incercarea dupa montaj a tablourilor electrice, inclusiv energia

electrica necesara;
alte operatii si materiale care concura la finalizarea lucrarilor de montaj a tablourilor
electrice 400/230 V – 50 Hz.
EE02.2.Demontare tablou electric complet echipat 400/230 V – 50 Hz

Descrierea de pret cuprinde: demontarea, transportul si depozitarea tablourilor electrice, a
elementelor componente si accesoriilor aferente.
deconectarea cablurilor electrice (energie si/sau semnalizare) de la bornele si din

clemele aferente tablourilor electrice;
demontarea tablourilor electrice, a materialelor, elementelor componente si
accesoriilor;
verificarea vizuala a tablourilor electrice, a materialelor, elementelor componente si
a accesoriilor dupa demontarea acestora;
alte operatii si materiale care concura la finalizarea lucrarilor de demontare.
INTOCMIT VERIFICAT
ing. Liviu POPA
VOL. 1. EPUISMENTE
FAZA : P.Th.
DESCRIERE DE PRET
EE03. Priza de pamant

Descrierea de pret cuprinde: procurarea, transportul, montarea, masuratorile si verificarile
prizei, a materialelor si accesoriilor aferente realizarii prizei de impamantare.
Operatiile cuprinse in descrierea de preturi se vor efectua conform Caietului de sarcini din
documentatie.
Operatii generale
procurarea materialelor si accesoriilor conform listelor de cantitati de lucrari;

transportul de la locul de depozitare si /sau la santier al materialelor si
accesoriilor;
materialelor si accesoriilor;
verificarea vizuala a materialelor si accesoriilor inainte de montajul acestora.
Executia prizei de pamant
trasarea amplasamentului prizei de legare la pamant;

saparea santului pentru montarea platbandei dintre electrozi (6 m3);
confectionarea electrozilor din teava OL-Zn Φ21/2” – 2,5 m (8 buc.);
baterea electrozilor;
sudarea conductei de legaturi OL-Zn 40x4 mm la electrozi;
verificarea continuitatii conductei de legatura si a conexiunilor la centura de
protectie;
masurarea rezistentei de dispersie a prizei de pamant (Rp≤4Ω);
eliberarea certificatului de masurare a rezistentei de dispersie a prizei de
pamant;
astuparea santului si compactarea pamantului in straturi successive.
INTOCMIT VERIFICAT
ing. Liviu POPA
VOL. 1. EPUISMENTE
FAZA : P.Th.
DESCRIERE DE PRET
EE04.1. Centura de protectie OL Zn 40 x 4 mm

materialelor si accesoriilor aferente, necesare realizarii centurii de protectie OL Zn 40x4
mm.
Operatii generale:
procurarea materialelor si accesoriilor conform listei de cantitati de lucrari;

transportul de la furnizor la locul de depozitare si/sau la santier al materialelor si
accesoriilor;
verificarea vizuala a materialelor si a accesoriilor inaintea montarii acestora.
Montare centura de protectie OL Zn 40x4 mm:
marcarea traseelor centurii de protectie;

amplasarea suportilor de sustinere si fixarea platbandei pe acestia;
realizarea legaturilor la priza de pamant (cel putin doua) prin piese de reparatie
(cutia cu eclise);
legarea la centura de protectie a tuturor partilor metalice ale echipamentelor si
utilajelor (inclusiv tevile de protectie ale cablurilor de semnalizare si de energie);
verificarea continuitatii centurii de protectie si a conexiunilor la reteaua generala de
legare la pamant;
alte operatii si materiale care concura la finalizarea lucrarilor de montaj al centurii
de protectie;
VOL. 1. EPUISMENTE
FAZA : P.Th.
EE04.2. Demontare centura de protectie OL Zn 40x4 mm
demontarea de la centura de protectie a tuturor partilor metalice ale

echipamentelor si utilajelor (inclusiv tevile de protectie ale cablurilor de semnalizare
si de energie);
deconectarea legaturilor de la priza de pamant (cel putin doua) prin piese de
separatie
verificarea vizuala a centurii de protectie, a materialelor si a accesoriilor dupa
demontare si luarea in evidenta – proces verbal;
alte operatii si materiale care concura la finalizarea lucrarilor de demontare
INTOCMIT VERIFICAT
ing. Liviu POPA
VOL. 1. EPUISMENTE
FAZA : P.Th.
LISTA DE CANTITATI DE LUCRARI 3R461

CATEGORIA DE LUCRARI : 0430
DEPOUL STRAULESTI
Nr. LUCRARI
U.M. CANT.
crt.
Norma Denumire
0 1 2 3 4
1 EE01.1 Montare cabluri de energie si accesorii 400/230 V m 4810
Se oferteaza – 50 Hz
60% din Cu 3x1,5 mm2 =1960m
2
valoarea Cu 5x6 mm =1910m
2
cablurilor Cu 5x16 mm = 790 m
electrice Cu 3x150+75 mm2 =150m
=4810m
Tuburi de protectie
Teava 1” = 550 m
Teava 3/4” = 800 m
2 EE02.1 Montare tablou electric complet echipat 400/230 buc 6
Se oferteaza V – 50 Hz
60% din Tablou electric principal complet echipat conform
valoarea caiet de sarcini si schemei monofilare (TGP) =1 buc
tablourilor
Tablou electric secundar complet echipat conform
caiet de sarcini si scheme monofilare (TAP) =5 buc
3 EE03 Priza de pamant buc 1
4 EE04.1 Montare centura de protectie Ol Zn.40x4 mm m 480
Se oferteaza
70% din
valoarea
prizei de
protectie
4.06.023.140.STR4 – I – LL-IE Instalatii17:\D\M4R2\Epuismente Depou Straulesti \LL-IE.doc Septembrie, 2011 Pag.1/2
VOL. 1. EPUISMENTE
FAZA : P.Th.
Nr. LUCRARI
U.M. CANT.
crt.
Norma Denumire
0 1 2 3 4
5 EE01.2 Demontare cabluri de energie si accesorii 400/230 m 3365
V – 50 Hz
Cu 3x1,5 mm2 = 1370m
2
Cu 5x6 mm = 1340m
2
Cu 5x16 mm = 550m
2
Cu 3x150+75 mm = 105m
= 3365m
Tuburi de protectie
Teava 1” = 330m
Teava 3/4” = 480m
6 EE02.2 Demontare tablou electric complet echipat buc 6
400/230 V – 50 Hz
Tablou electric principal complet echipat conform
caiet de sarcini si schemei monofilare (TGP) =1 buc
Tablou electric secundar complet echipat conform

caiet de sarcini si schemeI monofilare (TAP) =5 buc
7 EE04.2 Demontare centura de protectie Ol Zn.40x4 mm m 340
INTOCMIT VERIFICAT
ing. Nicoleta SECAREANU VERIFICATOR DE AMANUNT
ing. Liviu POPA
4.06.023.140.STR4 – I – LL-IE Instalatii17:\D\M4R2\Epuismente Depou Straulesti \LL-IE.doc Septembrie, 2011 Pag.2/2
MAGISTRALA 4. RACORD 2. DEPOUL STRAULESTI
VOL. II EXCAVATII SI STRUCTURA
FAZA : P.Th.
DESCRIERE DE PREŢURI
PENTRU TEHNOLOGIE DE EXECUTIE ŞI STRUCTURĂ
LA DEPOUL STRAULESTI
CAPITOLUL 1. EXCAVATII SI SPRIJINIRI
PREŢUL PT-01. SĂPĂTURĂ DESCHISĂ ÎN INTERIORUL INCINTEI DE PEREŢI

MULAŢI PENTRU EXECUŢIA RADIERULUI
Se măsoară la metru cub (m3) de săpătură.
Se considera 87% din volumul total ca fiind sapatura la zi si 13% din volumul total ca fiind
sapatura in conditii grele (sub sprijiniri).
În preţ se includ:
- săpătură cu mijloace mecanice (excavatorul) şi încărcarea în auto (95%)
- releu de lopată (5%)
- încărcarea manuală în auto (5% = 0,1 to/mc)
- transportul pământului rezultat din excavare cu toate cheltuielile aferente, inclusiv
taxa la groapă (2,0 to/mc)
- taluzarea săpăturii (0,1 mp/mc)
- curăţirea de pământ şi de turta de bentonită a pereţilor mulaţi cu ciocanul pneumatic,
până la betonul viu (0,1 mp/mc)
- evacuarea pământului excavat cu graifărul sau bena, cu macaraua, inclusiv încărcarea
în auto (2,0 to/mc)
- spălarea maşinilor la ieşirea din şantier (0,1 spălări/mc)
PREŢUL PT-04. DEMOLĂRI DE BETOANE (partea superioara a peretilor mulati,

pentru executia grinzii de coronament)
Se măsoară la metru cub (m3) de beton demolat.
- spargerea parţială a elementelor de beton armat
- încărcarea mecanică a molozului în benă (95%)
- încărcarea manuală a molozului în auto (5%)
- tăierea armăturilor, refasonarea şi curăţirea lor de betonul vechi în vederea folosirii ca
mustăţi (70,0 kg/mc)
- ridicarea molozului din benă cu macaraua şi încărcarea în auto
- transportul molozului cu auto la groapă, inclusiv taxa de groapă (2,4 to/mc)
- spălarea mijloacelor auto la ieşirea din şantier (0,1 spălări/mc)
4.06.023.140.STR4-vol. II - DP St.12/D/depoul Straulesti/Excav si struct Octombrie, 2011 Pagina 1/7
Dreptul de copyright pentru informatiile existente in acest document este detinut de S.C. METROUL S.A. Nici un text, grafica, fotografie, logo din acest document nu poate fi reprodus partial, integral sau modificat fara
permisiunea anterioara explicita, prin acord scris al S.C. METROUL S.A. Continutul acestui document si orice alt material din el sunt protejate de legea dreptului de autor si sunt proprietatea S.C. METROUL S.A.
FAZA : P.Th.
PREŢUL PT-06. PREGĂTIREA SUPRAFEŢEI SĂPĂTURII PENTRU BETONAREA

RADIERULUI
Se măsoară la metrul pătrat (m2)
- politura suprafeţei săpate în strat de 10 cm grosime pentru realizarea cotelor de
săpătură (0,1 mc/mp)
- transportul pământului până la autoîncărcătorul frontal (0,40 to/mp)
- spălarea autovehiculelor la ieşirea din şantier (0,01 spălări/mp)
PREŢUL PS-11. CONFECTII METALICE PENTRU FILATE SI SPRAITURI

Se masoara la tona (to) de confectie metalica.
In pret se includ :
- procurarea si transportul la santier dus-intors a materialului metalic inclusiv taxele
legale (t/t)
- pregatirea subansamblelor, inclusiv degresarea lor (t/t)
- asamblarea prin sudura a subansamblelor (10 ml/t)
- descarcarea si montarea pe pozitie a profilelor metalice, cu automacaraua (t/t)
- demontarea ansamblurilor si desfacerea lor pe subansamble (t/t)
- descarcarea in baza executantului a profilelor metalice, cu automacaraua (t/t)
CAPITOLUL 2. STRUCTURA
PREŢUL PS-01. BETON EGALIZARE ÎN FUNDAŢII (sub radierul depoului)

Se măsoară la metru cub (m3) de beton turnat.
- procurare beton simplu C 8/10 (Bc 10) (1,1 mc/mc)
- turnare şi nivelare la cotă a betonului simplu C 8/10 (Bc 10) în grosime de 15 cm la
nivelul săpăturii pentru execuţia radierului staţiei (1,0 mc/mc)
- transport la şantier cu autoagitatorul (2,4 to/mc)
- transportul local (în subteran) al betonului la locul de punere în operă (2,4 to/mc)
- conservarea axelor trasate pentru montarea la poziţie a armăturii şi cofrajului
PREŢUL PS-02. BETON ARMAT ÎN RADIER (pentru executia radierului

depoului)
- procurare şi transport la şantier al armăturilor (25 kg/mc OB37; 85 kg/mc PC52)
FAZA : P.Th.
- descărcare armătură din auto la şantier cu macaraua (0,11 to/mc)

- fasonare oţel beton, inclusiv agrafe şi capre (25 kg/mc OB37; 85 kg/mc PC52)
- manipulare, transport în şantier şi montarea armăturilor din oţel beton, inclusiv utilajul
necesar pentru montare (0,11 to/mc)
- procurarea şi montarea distanţierilor din material plastic
- verificarea poziţiei armăturilor conform proiect
- execuţia îmbinărilor prin sudură (0,5 buc/mc)
- asigurarea continuităţii electrice a armăturilor prin puncte de sudură (40 buc/mc)
- procurarea şi turnarea betonului C 30/37 în radier şi planşee turnate pe pamant (1,1
mc/mc)
- transportul betonului la şantier şi în şantier la locul de punere în operă (1,1 mc/mc)
- transportul betonului pe orizontală şi pe verticală (în subteran) la locul de punere în
operă (1,1 mc/mc)
- protejarea betonului pe timpul întăririi prin acoperire cu folii de plastic şi udare cu apă
(2,0 mp/mc)
- luarea probelor de beton conform normativelor în vigoare
- verificarea calităţii betonului la staţie şi pe şantier
- cofrarea radierului la rostul de betonare cu plasă de rost la şantier (1,2 mp/mc)
PREŢUL PS-03. BETON ARMAT ÎN PEREŢII CASETĂ

- fasonare oţel beton (20 kg/mc OB37; 100 kg/mc PC52)
- manipulare, transport în şantier şi montarea armăturilor din oţel beton (0,1 to/mc)
- execuţia îmbinărilor prin sudură (64 buc/mc)
- procurarea şi turnarea betonului C 30/37 în pereţi (1,1 mc/mc)
- transportul betonului la şantier şi în şantier la locul de punere în operă pe orizontală şi
pe verticală (în subteran) (1,1 mc/mc)
- cofrarea pereţilor la rostul de betonare cu plasă de rost si indepartarea acesteia dupa
terminarea prizei betonului (0,6 mp/mc)
FAZA : P.Th.
PREŢUL PS-04. BETON ARMAT ÎN STÂLPI

Se măsoară la metru cub (m3) de beton armat.
- fasonare oţel beton, inclusiv agrafe (40 kg/mc OB37; 90 kg/mc PC52)
- procurarea şi turnarea betonului C 30/37 în stâlpi (1,1 mc/mc)
PREŢUL PS-05. COFRAJE PENTRU TURNAREA BETONULUI ARMAT IN

STRUCTURA
Se măsoară la metru pătrat (m2) de cofraj.
- procurarea materialelor necesare confecţionării cofrajelor (mp/mp)
- confecţionarea cofrajelor (1,1mp/mp)
- montarea şi demontarea cofrajelor (mp/mp)
- transportul cofrajelor cu auto la şi de la şantier la bază (0,030 to/mp)
- manipularea (încărcare-descărcare din auto) (0,030 to/mp)
- sprijinirea şi susţinerea cofrajelor
- chiriile şi amortismentele materialului necesar execuţiei cofrajelor şi sprijinirilor
- verificarea dimensiunilor elementelor cofrate, conform proiect
- curăţirea şi depozitarea în şantier a materialelor recuperate
PREŢUL PS-08. ROSTURI DE LUCRU ORIZONTALE

Se măsoară la metru pătrat (mp) de rost.
- pregătirea suprefeţei rosturilor de lucru în vederea betonării şi montării benzii hidrofile
dublu expandabile în prezenţa apei:
 spălare cu jet de apă sub presiune
 suflare cu aer comprimat
FAZA : P.Th.
 curăţire cu peria de sârmă a armăturilor, în special a celor care se sudează
PREŢUL PS-09. ROSTURI DE LUCRU VERTICALE

- pregătirea suprafeţei rosturilor de lucru în vederea betonării şi montării benzii hidrofile
dublu expandabile în prezenţa apei prin:
- procurarea cofrajelor pentru rosturi de lucru verticale
- transportul, confecţionarea, montarea şi şpraiţuirea cofrajelor pentru rosturile verticale
- curăţirea şi depozitarea în şantier a susţinerilor recuperate parţial la decofrare
PREŢUL PS-10. ETANŞAREA ROSTURILOR DE LUCRU

Se măsoară la metru liniar (ml) de rost de lucru.
- procurarea, transportul, încărcarea-descărcarea benzii hidrofile dublu expandabile în
prezenţa apei (ml/ml)
- montarea benzii pe conturul rostului şi fixarea ei de armături (ml/ml)
- “sudarea” benzii hidrofile izolatoare prin petrecere la capătul ei pentru asigurarea
etanşării (0,1m sudură/ml)
- umplerea în final a rostului cu spumă poliuretanică
- procurarea materialului de umplere finală a rostului
PREŢUL PS-12. AUTOMACARA CU BRAŢ TELESCOPIC (16tf.)

Se măsoară la lună (30 zile).
- transport de la bază la şantier şi retur (2 buc/lună), inclusiv avizele legale
- calarea pe poziţia de lucru (6 calări/lună)
- transport de la un punct de lucru la altul (6 transporturi/lună)
PREŢUL PS-15. BETON ARMAT ÎN PLANSEUL SUPERIOR (turnat pe cofraj)

FAZA : P.Th.

- procurarea şi turnarea betonului C 30/37 în planşeul superior (1,1 mc/mc)
operă (1,1 mc/mc)
(2,0 mp/mc)
PREŢUL PS-16. CONFECTIE METALICA PENTRU GRINZI DE RULARE (sustinere

cale de rulare pentru poduri rulante in depou)
In pret se includ :
legale (t/t)
- asamblarea prin sudura a subansamblelor (8,50 ml/t)
- descarcarea si montarea pe pozitie a subansamblelor metalice, cu automacaraua (t/t)
PREŢUL PS-17. CONFECTIE METALICA PENTRU SINA DE RULARE (calea de

rulare pentru podurile rulante din depou)
In pret se includ :
legale (t/t)
- asamblarea prin suruburi a subansamblelor (50 ml/t)
PREŢUL PS-18. CONFECTIE METALICA INGLOBATA IN BETON PENTRU

PRINDEREA GRINZILOR DE RULARE PE STALPI
In pret se includ :
FAZA : P.Th.

legale (t/t)
ÎNTOCMIT VERIFICAT
ING. ANNE-MARIE BLAGA VERIFICATOR DE AMANUNT
DR. ING. IULIAN BADARCEA
TEHNOLOGIE DE EXECUŢIE ŞI STRUCTURĂ
VOL. II EXCAVAŢII ŞI STRUCTURĂ.
FAZA :P.Th.
LISTA DE CANTITATI DE LUCRARI NR. 3 R 601

CATEGORIA DE LUCRARI: EXCAVATII SI SPRIJINIRI
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
1 PT-01 Sapatura deschisa in interiorul incintei de mc 177809
pereti mulati pentru executia radierului
2 PT-04 Demolari de betoane (partea superioara a mc 204
peretilor mulati, pentru executia grinzii
de coronament)
3 PT-06 Pregatirea suprafetei sapaturii pentru mp 16988
betonarea radierului
4 PS-11 Confectii metalice pentru filate si to 135
spraituri
ÎNTOCMIT VERIFICAT
ING. ANNE-MARIA BLAGA VERIFICATOR DE AMANUNT
4.06.023.140.STR4-vol. II-LL2-Excav St. 12/D/Depou_Straulesti/vol II_Exc_Str Octombrie 2011 Pag. 1/1
TEHNOLOGIE DE EXECUŢIE ŞI STRUCTURĂ
VOL. II EXCAVAŢII ŞI STRUCTURĂ.
FAZA :P.Th.

CATEGORIA DE LUCRARI: STRUCTURĂ
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
1 PS-01 Beton de egalizare în fundaţii (sub mc 2548
radierul depoului)
2 PS-02 Beton armat în radier (pentru executia mc 18251
radierului depoului)
3 PS-03 Beton armat în pereţii casetă mc 3160
4 PS-04 Beton armat în stâlpi mc 1526
5 PS-05 Cofraje pentru turnarea betonului armat mp 34000
in structura
6 PS-06 Demontare stâlpi metalici provizorii buc 14
7 PS-08 Rosturi de lucru orizontale mp 3214
8 PS-09 Rosturi de lucru verticale mp 135
9 PS-10 Etanşarea rosturilor de lucru ml 3940
10 PS-12 Automacara cu braţ telescopic de 16 tf luni 24
11 PS-15 Beton armat in planseul superior (turnat mc 22498
pe cofraj)
12 PS-16 Confectie metalica pentru grinzi de rulare to 41
(sustinere cale de rulare pentru poduri
rulante in depou)
13 PS-17 Confectie metalica pentru sina de rulare to 9,8
(calea de rulare pentru podurile rulante
din depou)
14 PS-18 Confectie metalica inglobata in beton to 6,7
pentru prinderea grinzilor de rulare pe
stalpi
ÎNTOCMIT VERIFICAT
ING. ANNE-MARIA BLAGA VERIFICATOR DE AMANUNT
4.06.023.140.STR4-vol. II-LL2- St. 12/D/Depou_Straulesti/vol II_Exc_Str Octombrie 2011 Pag. 1/1

Structura
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
A1 A E D
PROIECT
PLAN COFRAJ PLANSEU SUPERIOR
LIMITA
A A
SCARA 1:200
80
80
A
50
50
50
50
1030
100 100 100
B B
120
60
2895
80 50
2815
950
C C
100
100
100
C
160
5
10 10
950
D 1365 D
80 100 80 100 80 100 50
80
100
50
D
70
100 80 100 80 100 80

B
550
B 220
6655
120
60
E
160
160
E E
60
220
1010
350
8205
610
80
50
20
20
F 50 150 MATERIALE: F
3595
Beton armat: C30/37 - XC3(RO) - Cl.0.20 - Dmax 32 mm - D 2.4 -

S3/S4 - IIA - S32.5N in planseu superior, stalpi.
Beton armat: C30/37 - XC2(RO) - Cl.0.20 - Dmax 32 mm - D 2.4 -
1010
80 70 330 50
100
50 S3/S4 - IIA - S32.5N in radier si pereti caseta.
100
Beton simplu: C8/10 - X0(RO) - Cl.0.20 - Dmax 31 mm - S3/S4 -
CEM - IIA - S32.5N in egalizare.
Otel beton OB37, PC52.
G
5220
Laminate OL37 2k.
G 20 G
20
70
100
100
100
100
50
70 RMN
150
1225
13550 480 2497,3

NOTA:
557,8
Prezentul plan se va consulta impreuna cu planul:
110 4.06.023.140.STR4 - vol. II - R03
120
50
H H
60
50
H
160
120 220 50
COORDONARE
750
125
ARH. VLAD ANDREESCU
150 50 80 PLAN GENERAL ING. GHEORGHE STEFANOV
25 235 65 140
20
I
1480
ARH. VLAD ANDREESCU
20
J 245 115
J
80 STRUCTURI
730
160
100 375 100 30
210 400 40
370
700 ING. LUCIAN IONESCU
50 19
50
50
50
50
135
J
200
275 19
330
80
80
240
8045 AUTOMATIZARE TRAFIC
400
400
REVIZIA
70
K K
640
01
80
02
03
04
A1 A E D
05
1085 8345 VERIFICATOR ATESTAT /

NUME, PRENUME
ING. NICOLAE ALEMAN A 4.3
L L
FAZA : P.Th.
VOLUM:
DEPARTAMENT: STRUCTURI
740 625 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 577,3 150 472,7 COD DOCUMENT: 4.06.023.140.STR4 - vol.II - R02
16942,29 DESENAT 1:200
PROIECTAT ING. LUCIA DOINA ARHIRE
1200 VERIFICAT DATA: SUPERIOR DEPOU
OCT. 2011
M M
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 28' 29
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 3A2 594x1260=0.748m2
MAGISTRALA 4. RACORD 2.
GALERIA DE LEGATURA SI DEPOUL STRAULESTI
PERETI MULATI
FAZA : P.Th.
PENTRU INCINTA DE PEREŢI MULAŢI
LA GALERIA DE LEGATURA SI DEPOUL STRAULESTI
PREŢUL PM1. PRETRANŞEE CURENTĂ (GHIDAJE) PENTRU P.M.

Se plăteşte la metru liniar (ml) de pretranşee.
- desfacerea sistemului rutier, carosabil cu grosimea de cca. 30cm = 3,00 m2/ml
- săpătură fără sprijiniri cu mijloace mecanice şi manuale (60% mecanic, 40% manual) =
1,45 m3/ml
- încărcarea pământului şi molozului în auto
- transportul pământului şi molozului rezultat, inclusiv taxa la groapă
- finisarea manuală a platformelor = 3,40 m2/ml
- spălarea maşinilor la ieşirea din şantier
- turnarea betonului simplu de clasă C8/10 în egalizări = 0,033 m3/ml
- turnarea betonului armat de clasă C12/15 în grinzile de ghidaj = 1,30 m3/ml
- procurarea betonului
- transportul betonului la şantier cu autobetoniera
- manipularea, transportul pe şantier şi punerea în operă a betoanelor
- verificarea betoanelor la staţie şi pe şantier
- protejarea betonului pe timpul întăririi
- confecţionarea şi montarea grătarelor de protecţie pe ghidaje = 50,00 kg/ml
- procurarea materialelor necesare confecţionării cofrajelor
- confecţionarea cofrajelor = 2,70 m2/ml
- montarea şi demontarea cofrajelor, inclusiv sprijinirea lor
- transportul şi manipularea cofrajelor
- verificarea dimensiunilor elementelor cofrate
- procurarea oţelului beton OB37
- confecţionarea carcaselor de armătură = 77,00 kg/ml
- transportul auto al materialului (oţelului beton) = 0.08 t/ml
- manipularea barelor de armătură sau/şi a carcaselor
Nr. DTP: 4.06.021.000.STR4/ DP St.35/D/2011/Depou Straulesti Octombrie 2011 Pagina 1/4
PERETI MULATI
FAZA : P.Th.
- montarea carcaselor
- verificarea pozitiei conform proiectului
- umplutură de pământ între pretranşee după decofrare = 0,96 m3/ml
- transportul pământului pentru umplerea pretranşeei după decofrare
- încărcarea pământului în roabă şi transportul la locul de punere în operă
- aducerea la umiditatea optimă de compactare
- compactarea pământului
PREŢUL PM2. SĂPAREA TRANŞEEI PERETELUI MULAT

Se plăteşte la metru cub (m3) de săpătură.
- transportul utilajului de săpat Kelly (Casagrande) la locul de lucru
- pregătirea platformei de lucru pentru utilaj
- strat de nisip – 5 cm – pentru pozitionarea dalelor
- transportul nisipului la santier
- desfacerea şi transportul materialelor rezultate, după terminarea lucrărilor
- săparea panourilor de perete mulat cu grosimea nominală de 80cm
- deplasarea utilajului de săpat de la un panou la altul
- procurarea materialelor necesare pentru prepararea noroiului bentonitic, cu toate
cheltuielile de aprovozionare şi transport aferente
- cheltuieli pentru prepararea noroiului bentonitic, recondiţionarea, recircularea în
timpul săpării, cu toate instalaţiile aferente necesare preparării şi transportului
- verificarea densităţii noroiului bentonitic pe toată durata săpării panoului
- încărcarea şi transportul pământului si noroiului rezultat din excavare, cu toate
cheltuielile aferente, inclusiv taxa la groapă
- spălarea maşinilor care transport pământul rezultat din excavare la ieşirea din şantier
- verificarea cotei de săpare şi a verticalităţii tranşeei
PREŢUL PM3. BETONAREA PERETELUI MULAT

Se plăteşte la metru cub (m3) de beton.
- verificarea densităţii noroiului bentonitic şi aducerea la densitatea optimă pentru
betonare
- lansarea elementului de rost înaintea începerii betonării
- procurarea betonului
- transportul betonului la şantier cu autoagitatorul
- montarea şi demontarea tuburilor de betonare
- turnarea betonului de clasă C30/37 – beton armat, în tranşee prin metoda
CONTRACTOR, inclusiv utilajele necesare operaţiunii de betonare a tranşeei
PERETI MULATI
FAZA : P.Th.
- armaturi din otel OB37 (10 kg/m3)

- armaturi din otel PC52 (70 kg/m3)
- verificarea betonului la staţie şi pe şantier
- extragerea elementului metalic de rost după întărirea betonului
PREŢUL PM8. PLATFORMĂ DE LUCRU DIN DALE TRAPEZOIDALE

Se plăteşte la metru liniar (ml) de platformă.
- procurarea dalelor prefabricate 3,00x0,50x0,20
- transportul şi manipularea dalelor prefabricate
- montarea şi demontarea dalelor prefabricate
PREŢUL PM9. BANDĂ DE ETANŞARE ÎNTRE PANOURILE DE PEREŢI MULAŢI

Se plăteşte la metru liniar (ml) de bandă.
- procurarea benzii de etanşare
- transportul şi manipularea benzii de etanşare
- montarea benzii de etanşare in elementul de rost
PRETUL PM13 COLOANE FORATE Φ800 MM

Se plateste la ml de coloana
In pret se includ:
- Procurare dale prefabricate trapezoidale (20x150x300 cm-10buc) pentru platforma de
lucru
- Montarea dalelor prefabricate cu automacara (0.06 buc/ml)
- Transportul dalelor dus intors cu mijloace auto (0.06 t/ml)
- Strat de nisip - 5cm - pentru pozarea dalelor (0.02 mc/ml)
- Transport nisip la santier (0.04 t/ml)
- Transportul dus-intors şi chiria utilajului de sapat la locul de lucru
- Foraj hidraulic cu circulatie inversa executat cu instalatie 100m adancime cu sapa
Φ800mm (0.51 mc/ml)
- Procurare, transport si punere in opera a bentonitei (0.51 mc/ml)
- Prepararea noroiului bentonitic pentru foraj hidraulic 1.10 - 1.15 kg/dmc din trasgel, cu
circulatie inversa (1.02 mc/ml)
- Reconditionarea noroiului de foraj cu trasgel, pentru realizarea greutatii specifice de
1,10-1,15 kg/dmc (0.51 mc/ml)
- Incarcarea si transportul pamantului cu noroi bentonitic rezultat din excavare, cu toate
cheltuielie aferente inclusiv taxa la groapa (0.96 t/ml)
PERETI MULATI
FAZA : P.Th.
- Procurare armatura (90 kg/ml)

- Transport armatura la santier la 10 km (0.09 t/ml)
- Confectionare carcasa de armatura (90 kg/ml)
- Manipularea in santier a carcaselor de armatura (90 kg/ml)
- Montarea (lansarea) carcaselor in foraje, inclusive utilajul necesar pentru lansare (90
kg/ml)
- Procurare beton C25/30 pentru coloane (0.51 mc/ml)
- Transportul betonului cu mijloace auto la 10 km (1.3 t/ml)
- Betonarea prin metoda CONTRACTOR cu beton C25/30, inclusive mentinerea tubului de
betonare cu ajutorul macaralei (0.51 mc/ml)
- Vibrarea betonului din coloane (ml/ml)
- Spargerea capetelor coloanelor pe ultimii 30 cm cu mijloace mecanice (0.15 mc/ml)
- Transportul auto al molozului, cu toate cheltuielile aferente inclusive taxa la groapa
(0.001 t/ml)
- Spalarea pneurilor masinilor care transporta pamantul rezultat din excavare, la iesirea
din santier
- Verificarea cotei de sapare si a verticalitatii forajului
- Verificarea pozitiei conform proiectului
ÎNTOCMIT VERIFICAT
ING. IONUT VULPE VERIFICATOR DE AMANUNT
MAGISTRALA 4, RACORD 2.
PEREŢI MULAŢI
FAZA :P.Th.
LISTA DE CANTITATI DE LUCRARI NR. 3R536a

CATEGORIA DE LUCRARI: INCINTĂ PEREŢI MULAŢI
DEPOUL STRAULESTI
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
1 Preţ PM1 Pretranşee curentă (ghidaje) pentru P.M. ml 580
2 Preţ PM2 Săparea tranşeei peretelui mulat. m3 8000
3 Preţ PM3 Betonarea peretelui mulat. m3 6800
4 Preţ PM8 Platformă de lucru din dale trapezoidale. ml 580
5 Preţ PM9 Bandă de etanşare între panourile de ml 1600
pereţi mulaţi.
6 Preţ PM13 Coloane forate Φ800 mm ml 1180
ÎNTOCMIT VERIFICAT
ING. IONUT VULPE VERIFICATOR DE AMANUNT
Nr.DTP : 4.06.021.000.STR4/LL St. 35/D/2011/Depou Straulesti Octombrie 2011 Pagina 1/1
MAGISTRALA 4. RACOR 2. DEPOUL STRAULESTI.
INFRASTRUCTURA CALE DE RULARE
FAZA : PTh
DESCRIERE PRETURI la lista nr. 3 R 540
Pretul P1: Betoane fundatie cale de rulare si umplutura, pe zona Depoului Straulesti,
inclusiv opritorii de balast si umplutura pe zona fundatiei de cale pe balast
(15mx5m=75m2)
Se masoara la [m3] de beton fundatie de cale, turnat.

Lucrarile se refera la:
- Curatirea finala a galeriei, inainte de inceperea lucrarilor de executie a fundatiei de cale:
0,85 m/m3,
- Incarcare manuala moloz, transport cu roaba, transport pe verticala, descarcare in auto si
transport rutier la groapa (inclusiv taxa la groapa): 0.67 m3/m3,
- Procurare cofraje, transport rutier dus-intors si manual (in santier), montare si decofrare:
0,4 m2/m3,
- Transport rutier beton: 2.5 t/m3,
- Transport manual al betonului: 2.5 t/m3,
- Procurare armaturi fundatie de cale, transport rutier, in santier (manual – la suprafata si in
subteran) si pe verticala: 13 kg/m3,
- Confectionare si montare armaturi pentru fundatia de cale: 13 kg/m3,
- Procurare plase sudate tip Buzau (117GQ283-6/100x6/100) pentru fundatie de cale,
transport rutier, in santier (manual – la suprafata si in subteran) si pe verticala: 3.50 kg/m3,
- Confectionare si montare plase sudate pentru fundatia de cale: 3.50 kg/m3,
- Procurare si turnare beton cu pompa C12/15: 1 m3/m3,
- Procurare, transport rutier si turnare beton cu pompa C8/10: 0.25 m3/m3,
- Procurare si confectionare armaturi opritor de balast: 0.19 kg/m3,
- Montare armaturi opritori de balast: 0.19 kg/m3,
- Etansare rosturi de turnare cu banda hidrofila, inclusiv procurarea: 0.15 m/m3,
- Transport materiale prin purtat direct in santier, pe verticala si in subteran: 0.025 t/m3,
- Curatirea rosturilor transversale de turnare: 0.5 m2/m3,
- Innadirea prin sudura a armaturilor: 0.3 sute/m3,
- Barbacane pentru scurgerea apelor: 0.006 buc/m3,
- Transport rutier si la la santier confectie metalica pentru acoperire rigola: 15 kg/m 3,
- Confectionare si montare : 15 kg/m3.
ÎNTOCMIT, VERIFICAT,
VERIFICATOR DE AMANUNT,
ing. C-tin Vladeanu dr. ing. Iulian Badarcea
4.06.032.140.STR4 - DP ST9:\D\DATE\DEPOU STRAULESTI\DP-INFR. CALE Octombrie, 2011 Pagina 1/1
MAGISTRALA 4. RACOR 2. DEPOUL STRAULESTI.
INFRASTRUCTURA CALE DE RULARE
FAZA : PTh.
LISTA CU CANTITATILE DE LUCRARI 3 R540
pentru
Betoane fundatie cale de rulare si umplutura, pe zona Depoului Straulesti,
inclusiv opritorii de balast si umplutura pe zona fundatiei de cale pe balast
PRET PRET
Nr.
COD DENUMIRE LUCRARE U.M. CANTITATE UNITAR TOTAL
Crt.
(Lei/UM) (mii lei)
0 1 2 3 4 5 6
Depou Straulesti
1 P1 Betoane fundatie cale de m3 1585

rulare, umplutura si
opritori de balast
VERIFICATOR DE AMANUNT,
ing. C-tin Vladeanu dr. ing. Iulian Badarcea
4.06.032.140.STR4 - LL ST9:\D\DATE\DEPOU STRAULESTI\LL Octombrie, 2011 Pag. 1/ 1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
A PLAN DE SITUATIE A
scara 1:200
300
Rigola DRUM AUTO
160 160
160 160
Ax linia 1 Rigola Transversala
longitudinala
B B
440
120
120
Rigola
longitudinala
160 160 190 160 160
160 160 190 160 160

Ax linia 2
510
Rigola
longitudinala
Ax linia 3 Rigola
longitudinala
C C
440
Rigola
120
120
Rigola longitudinala
160 160 190 160 160
160 160 190 160 160

Ax linia 4 Transversala
510
Rigola
140 longitudinala
Ax linia 5 Rigola
longitudinala
440
Rigola
120
120
D D
Rigola longitudinala
160 160
160 160 230 160 160 210 160 160

Ax linia 6 Transversala
D
530
Rigola 140
Rigola
longitudinala 16%
210
-7.76 9 8 7 6 5 4 3 2 1 -9.30
10 11 12 13 14 15
longitudinala
120
Ax linia 7
210
19 ctr 17.1cm
CV 3
-9.30f 16%
E E
E
550
Rigola Rigola
longitudinala longitudinala
Ax linia 8
Rigola
Rigola 16%
460
147
Transversala Rigola
210
PASARELA DE ACCES SPATII TEHNICE

longitudinala
-9.30f longitudinala
160 222 160 160

hp=50
Ax linia 9
F F
F
550
Rigola
Rigola
longitudinala 16%
longitudinala
Rigola
Ateliere revizie transversala
Ax linia 10
140 160
Rigola Rigola
460
16% Rigola
210
longitudinala Transversala
longitudinala
160 160 245 160 160

hp=50
Ax linia 11
-9.30f
-9.30f 16%
G G
G
565
Rigola
210
Ateliere revizie longitudinala
hp=50 Ax linia 12 Opritor de

Rigola Opritor de piatra sparta
Transversala
Troliu 1507 piatra sparta
595
Rigola
15
longitudinala
160
320
Ax linia 13
H H
160
15
330
210
-9.30 -9.30 -9.30 7ctr;

30x15.71cm -9.30 -9.30 7ctr;
30x15.71cm -9.30
J J
I Hol -9.30 -9.30
hp=3,5m
DN
-9.30 -9.30
-9.30 -9.30 -9.30 TFD2 Spatiu
TGD2
cabluri
Coborare
TGD1
Coborare
Cabluri
Sas
3
80
190 80
190 COMPARTIMENT
CABLURI
hp=90
30x16.25cm
30x16.25cm
G.S. G.S. SPAI TFD1 R1

depozitare
5
T1 T2 Punct de control
8ctr;
8ctr;
Hol barbati femei Vestiar Vestiar -9.30

-10.50 20 16 15 23 13 12 11 -10.50
8
TCVS
TLND1 -10.50
barbati femei PMA1 Statie de Hidrofor Rezervor 45 48 47 46 42 41 40
-7.43 -9.30 -9.30
24
11ctr; 8ctr;
bazin in radier DSA TLND2 -9.30 30x17.00cm 30x17.00cm
30x18.60cm
2.70/3.00m
epurare
30x15.71cm
R2
+ (SPI) 100mc TEHNIC
9
h=2.00m
TGLS1
30x16cm
30x16cm
TGLS2
DEPOZITARE
SPATIU Spatiu
7ctr;
-12.60
15ctr;
7ctr;
15ctr;
SPAM TS1 Spatiu
10
TS2 MATERIALE tehnic-

-4.54
-10.60 -10.60 -10.60
11ctr; 9ctr;
PMA 2 depozitare
-10.60 -10.50 -10.50
30x17.00cm 30x17.00cm
-6.07
-7.76
URF
-10.50 80
190URF URF
J
-9.30
-9.30
-9.30
K K
740 622
L L
LEGENDA:
60
- cale de rulare pe prism de piatra sparta
740 625 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 577.3 472.7
M 17565 M
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 28' 29
LIMITA PROIECT
E
SECTIUNE E-E
scara 1:100
COORDONARE
+0,00 (89,70)
-0.24f
N arh. Gh. BEZNILA
N
-1,00 (88,70)
arh. VLAD ANDREESCU
PLAN GENERAL ing. IONUT MITROI
umplutura pamant -2,30 (87,40)
-2.63f
-3,10 (86,60)
STRUCTURI
-4.85f ing. LUCIAN IONESCU
P SET P
AX LINIA 6
AUTOMATIZARE TRAFIC
AX LINIA 4
-7.18f
AX LINIA 1
AX LINIA 3
AX LINIA 5
AX LINIA 2
50
REVIZIA
-8,20 f -8,30 b REV. DATA DOCUMENTUL CARE A GENERAT REVIZIA DESENAT VERIFICAT
01
02
80 160 160 160 160 160 160 160 160 -9,30 f
160 160 160 160 DRUM AUTO INTERIOR -9,40 b 03
-0,60 -0,42
-0,22 SUBSOL SET 04
05
185
185
185
-0,60
Q -10,50 f Q
185
185
185
185
-0,80
-10,60 b -10,60 b
80
120 120 120

40
20
NUME, PRENUME
Rigola Rigola Rigola Rigola EXPERT TEHNIC DE CALITATE
40
transversala longitudinala longitudinala longitudinala ing. Ion Stefanescu A4.3 10 /Octombrie 2011
120
20
BENEFICIAR: S.C.METROREX S.A.
1030 950 950 550 1010 1010 1225 750 730 MAGISTRALA 4. RACORD 2. DEPOUL STRAULESTI. FAZA : PTh.
8205 INFRASTRUCTURA CALE DE RULARE. VOLUM: UNIC

R COD DOCUMENT: 4.06.032.140.STR4 - R01 R

A B C D E F G H I J DESENAT ing..C-tin VLADEANU
SCARA:
1:200
TITLUL PLANULUI:
PROIECTAT ing..C-tin VLADEANU 1:100 INFRASTRUCTURA CALE DE
VERIFICAT dr. ing. IULIAN BADARCEA DATA: RULARE. PLAN DE SITUATIE.
dr. ing. IULIAN BADARCEA 10.2011
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 2A1 841x1189=1.00m2
GALERIE DE LEGATURA SI DEPOUL STRAULESTI.
CALE DE RULARE.
FAZA : P.Th.
DESCRIEREA PREȚURILOR
PREȚUL NC 1
Procurarea Șinei S49 E1

Se plăteste la tona de șină
În preț sunt incluse :

- preţurile de procurare a şinelorde la furnizor in condiţiile specificate în caietul de
sarcini pentru procurarea şinei;
- transportul şinelor de la furnizor la depoul IMGB la platforma special amenajată în
acest scop, şi dotată tehnic în acest scop;
- transportul sinei pe reteaua de metrou, de la depoul IMGB la punctul de lucru, pe
traseul pecizat în volumul de tehnologie;
ÎNTOCMIT VERIFICAT
Ing. IONUȚ MITROI ing. PETRE TATU-CARAVAN
4.06.031.000.CRU4-DP1 4.06.031.000.CRU4-DP1.docx Octombrie, 2011 Pag. 1/1
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 2
Suprastructura linii ferate normale, pe traverse de lemn, prindere elastică.

Se plătește la Km cale simplă.
În preț sunt incluse următoarele:

- realizarea suprastructurii de linii tip 49 pe traverse de lemn cu poza:
o 1667 trav/km – in aliniament si raza R500 m
o 1734 trav/km - R500 m
- procurarea materialelor pt. constituirea suprastructurii căii (conform specificațiilor
tehnice de produs);
- lansarea materialelor în subteran (piatră, material marunt);
- transportul pietrei în subteran de la depozitul intermediar situat la unul dintre
depourile METROREX, via Gara de Nord – Stația 1 Mai și mai departe, după care
transportul se continuă în subteran cu mijloace de transport cu pneuri.
- transportul mat. la locul de montare (în subteran) – toate materialele:
o șină;
o elemente elastice și prinderi;
o traverse de lemn și material marunt;
o piatră spartă;
o elemente de menținere a geometriei liniei.
- așternerea și compactarea pietrei sparte (de min 25 cm sub talpa traversei în dreptul
șinei) conform secțiunii reale, unde se montează cale pe piatră spartă;
- lucrări efectuate la linii noi până la atingerea vitezei normale de circulatie;
- operațiuni auxiliare la lucrările de suprastructură : tăieri, găuriri, curbarea șinelor;
- curățirea de rugină a șinelor cu peria de sârmă;
- montarea dispozitivelor de mentinere a geometriei căii;
- diferența în minus pentru 100 trav. De lemn;
- diferența în plus pentru 100 mc material de balastare;
- compactare piatră spartă;
- transport piatră de la furnizor;
- încarcăre și descărcare materiale la furnizor și la șantier;
- transport la ….. 1 Km toate materialele (fară piatră);
- automacara de 5 t;
- transportul traverselor pe rețeaua de metrou;
- LDH, vagon platformă și insoțitori ai trenului de lucru;
ÎNTOCMIT VERIFICAT
Ing. IONUT MITROI ing. PETRE TATU-CARAVAN
1
Aceasta distanţă se va stabili de ofertant la momentul întocmirii ofertei
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 3
Schimbător de cale S49-1/6-100 Dr/Stg

Se plătește la nr. de bucăți.
În preț sunt incluse următoarele:.
- Procurarea schimbătorului de cale S49-1/6-100 Dr., (fără procurare piatră spartă care e
cuprinsă în suprastructura pe piatră);
- manopera de montare;
- balastarea aparatului de cale;
- transportul aparatului de cale dezasamblat de la depoul IMGB prin rețeaua de metrou;
- LDH și vagon platformă;
- Insoțitorii trenului de lucru;
- montare provizorie la suprafață pentru însemnarea elementelor componente, la
depoul IMGB (40% din manopera de montare).
- așternerea și compactarea pietrei sparte (de min 25 cm sub talpa traversei în dreptul
șinei) conform secțiunii reale, unde se montează cale pe piatră spartă;
- compactare piatră spartă;
- transport piatră de la furnizor;
- încarcăre și descărcare materiale la furnizor și la șantier;
- transport la ….. 1 Km toate materialele (fară piatră);
- automacara de 5 t;
- transportul traverselor pe rețeaua de metrou;
- LDH, vagon platformă și insoțitori ai trenului de lucru;
ÎNTOCMIT VERIFICAT
1
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 4
Suprastructura linii ferate normale, pe traverse de beton, prindere elastică.
Se plăteste la Km cale simplă.
- realizarea suprastructurii de linii tip 49 pe traverse de beton:
o 1467 trav/km – în aliniament și rază R500 m;
o 1600 trav/km - R500 m;
- procurarea materialelor pentru constituirea suprastructurii căii (conform specificațiilor
tehnice de produs);
- lansarea materialelor în subteran (material mărunt, traverse, covoare, etc.) prin goluri
tehnologice;
- transportul materialelor la locul de montare – toate materialele:
o șina;
o elemente elastice și prinderi;
o traverse de beton și material mărunt;
o beton de monolitizare B 300;
o dale de sprijin pentru calaje.
- Confecționarea dispozitivelor de calare a căii de rulare;
- monolitizarea traverselor cu beton C20/35 (turnare beton);
- prepararea mecanizată și transportul betonului C20/35 cu CIFA;
- transportul betonului la locul de turnare, autopompă pentru turnare;
- calarea căii de rulare la cotele din proiect (trasare fină);
- pregătire suprafață pentru monolitizare;
- lucrari efectuate la linii noi până la atingerea vitezei normale de circulație;
- operațiuni auxiliare de lucrări de suprastructură: tăieri, găuriri, curbare;
- curățirea de rugină a sinelor cu peria de sârmă;
- transportul traverselor, dacă este cazul, pe reteaua de metrou de la un depozit situat
în vecinatatea unui depu METROREX, via Gara de Nord – stația 1 Mai;
- LDH, vagon platformp și însoțitori ai trenului de lucru;
- încărcare + descărcare materiale;
- automacara pentru încărcare, descarcare materiale;
- transport cu auto la ……..1 toate materiale (fără şina şi traverse);
- transportul şi amplasarea dalelor de susţinere a calajelor, distanţă de amplasare 3m,
câte 2 pe fiecare cale;
ÎNTOCMIT VERIFICAT
1
4.06.031.000.CRU4-DP4 4.06.031.000.CRU4-DP4.doc Octombrie, 2011 Pag. 1/1
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 5
Suprastructura linii ferate normale, pe canalele de revizie,

linia vicniurilor, linia strungului și stația de spălare
Se plăteste la Km cale simplă.

- realizarea suprastructurii de linii tip 49 pe stâlpișorii canalului de revizie:
o 1000 prinderi/km – în aliniament și curbe (distanța între 2 prinderi – 800mm, pe
stâlpișor si 1200mm între 2 stâlpișori vecini);
- procurarea materialelor pentru constituirea prinderii(conform specificațiilor tehnice de
produs);
- lansarea materialelor în subteran (material mărunt) prin goluri tehnologice;
- transportul materialelor la locul de montare – plăci metalice, plăci elastice de sub șină
și placă, prinderea elastică, corniere 80x80, șuruburi și piulițe, inele izolatoare:
- calarea căii de rulare la cotele din proiect (trasare fină planimetrică și nivelitică a
căii);
- pregătire suprafață pentru fixarea elementelor prinderii;
- fixarea cornierului 80x80 pe structura stâlpișorilor;
- operațiuni auxiliare de lucrări de suprastructură: tăieri, găuriri de șine și de plăci de
bază, curbare;
- curățirea de rugină a sinelor cu peria de sârmă;
- încărcare + descărcare materiale;
- transport cu auto la ……..1 toate materiale (fără şina şi traverse);
ÎNTOCMIT VERIFICAT
Ing.IIONUȚ MITROI ing. PETRE TATU-CARAVAN
1
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 6
Sudarea șinelor.
Se plătește la bucată de sudură
- sudarea electrică prin topire intermediară și presiune în capete a cupoanelor de șină,

inclusiv materialele necesare;
- detensionarea șinelor din linie curentă prin desfacerea capetelor șinelor lungi; vibrarea
șinelor prin batere cu ciocane de cauciuc pentru eliberarea de eforturi; prinderea
șinelor la temperatura dorită; verificarea nivelului și ecartamentului liniei;
- aducerea căii în regim normal de funcționare (debavuare, polizare, rectificarea
nivelului și ecartamentului liniei);
- suprastructura (fără materiale) – montaj provizoriu – 20% manoperă.
NOTA : Utiljul de executare a sudurii poate fi propriu al constructorului sau poate fi

închiriat de la METROREX.
ÎNTOCMIT VERIFICAT
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 7
Beton de pantă sub cale.

Se plătește la m.c.
- Prepararea și transportul betonului C20/30;

- Curăţirea finală a galeriei sau tunelului (0,5m/m.c.);
- Spiţuirea betonului pe care se va turna betonul de pantă (0,065m.c./m.c. de beton);
- Amorsarea suprafeţelor cu lapte de ciment (3,5m.p./m.c.);
- Turnarea manuală a betonului de pantă (vezi Anexa 2);
- Transportul materialelor în subteran prin relelee de lopată (2,7t/m.c.);
- Transportul molozului cu roaba, în subteran (0,16t/m.c.);
- Taxa de groapă (echivalent 0,16t/m.c. moloz).
ÎNTOCMIT VERIFICAT
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 8
Execuție pasaje la nivel.

Se plătește la m.l.
- Procurarea elementelor amortizoare laterale;

- Transportul și manopera de montare a lor prin lipire și decupare în dreptul prinderilor;
- Procurarea, prepararea și transportul betonului C20/30 până la șantier;
- Spiţuirea betonului pe care se va turna betonul de pantă (0,065m.c./m.c. de beton);
- Amorsarea suprafeţelor cu lapte de ciment (3,5m.p./m.c.);
- Turnarea manuală a betonului de pantă (vezi Anexa 2);
- Transportul materialelor în subteran prin relelee de lopată (2,7t/m.c.);
- Transportul molozului cu roaba, în subteran (0,16t/m.c.);
- Taxa de groapă (echivalent 0,16t/m.c. moloz).
ÎNTOCMIT VERIFICAT
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 9
Curbarea șinelor cu raza R≤300m.

Se plătește la m.l. de șină
- Totalitatea operațiilor legate de curbarea șinelor, inclusiv transportul la șantier și pe

verticală a șinelor curbate în eventualitatea curbarii lor într-un atelier specializat
dotat cu mașini de curbat șina.
ÎNTOCMIT VERIFICAT
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 10
Construcţia sistemului de scurgere al apelor

Se plateste la m.l.
In pret sunt incluse următoarele:.
A.
- Procurarea și transportul la locul de lucru a tuturor, tuburilor F100 și 150, a rigolelor
și a căminelor care trebuiesc înglobate în beton;
- curăţirea traseului, eventual buceardarea betonului pentru asigurarea pantei de
scurgere;
- îmbinarea, tuburilor şi a căminelor pe axa căii sau în fundația căii, conform traseului
din proiect, dar ţinând cont şi de poza traverselor, care trebuie insemnată pe structură
pentru a se face legarea corectă a căii cu linia betonată sau cu rețeaua generală de
scurgere a apelor;
B.
- transportul materialelor la locul de punere în operă, care se compune din:
o lansarea lor prin golurile tehnologice;
o transportul la locul de punere în opera cu roaba.
C.
- fixarea rigolelor și a tuburilor pe betonul fundatiei sau pe armătură, respectiv în
betonul de monolitizare a căii;
- după care se poate trece la turnarea betonului în care se fixează rigolele sau
tubulatura de scurgere a apelor, dar având grijă să se asigure cotele și pantele de
scurgere a apei.
D.
- manopera de asamblare a componentelor sistemului de scurgere a apelor;
ÎNTOCMIT VERIFICAT
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 11
Opritoare de cale.
- manevrarea și transportul la șantier și în subteran a opritorilor de cale tip Metrou

construit conform detaliilor furnizorului;
- montare opritor.
ÎNTOCMIT VERIFICAT
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 12
Indicatori de cale.
Se plătește la nr. Bucăți.
Procurarea indicatorilor de cale în cantităţile prevăzute în Anexa 2 - Lista materialelor de

procurat.
Acești indicatori sunt :
- Indicatori kilometrici şi hectometrici 35 buc;

- Indicatori de declivitate 10 buc;
- Reperi de ax cale 80 buc;
- Indicatori de viteză 2 buc;
- Indicatori de linie inchisă 15 buc;
- Indicatori de oprirea primului vagon 23 buc;
ÎNTOCMIT VERIFICAT
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 13
Dispozitive contra deripării căii de rulare

Se plătește la bucată
- confecționare dispozitive de deripare – sape metalice;

- săpare gropi în piatra spartă;
- transportul și așezarea dispozitivelor pe traverse;
- compactarea cu maiul de mână a pietrei sparte;
- transportul la locul de montare cu vagoneți de cale.
ÎNTOCMIT VERIFICAT
CALE DE RULARE.
FAZA : P.Th.
PREȚUL NC 14
Ungătoare de cale.
- procurarea ungătoarelor de cale;

- transportul cu vagonetul de cale a ungătoarelor la locul de montare la locul de
montare;
- montarea constă în;
o găurirea şinei pentru prinderea ungătorului;
o fixarea ungătorului pe taversă.
ÎNTOCMIT VERIFICAT
CALE DE RULARE.
FAZA : P.Th.
LISTA DE CANTITATI DE LUCRARI – 3R615B
OBIECT: DEPOUL STRĂULEȘTI

CATEGORIA DE LUCRARI: CALE DE RULARE
Nr. LUCRĂRI U.M. CANTITATEA

crt.
Simbol Denumire
0 1 2 3 4
1 NC 1 Procurarea şinei S49 E1 t. 205,2
2 NC 2 Suprastructură - Cale pe piatră spartă Km.c.s. 0
3 NC 3 Aparate de cale S49-1/6-100 buc. 0
4 NC 4 Suprastructură - Cale pe beton Km.c.s. 1,115
5 NC 5 Suprastructură - Cale pe canal de revizie Km.c.s. 0,863
6 NC 6 Sudarea șinelor buc. 220
7 NC 7 Beton de pantă sub calea de rulare m.c. 0
8 NC 8 Suprastructură - Pasaje la nivel Km.c.s. 0,120
9 NC 9 Curbarea șinelor m.l.șină 33
10 NC 10 Sistemul de scurgere al apelor m.l. 1633
11 NC 11 Montare opritor de cale Buc. 12
12 NC 12 Montarea indicatorilor de cale Buc. 42
Montarea dispozitivelor contra deriparii la
13 NC 13 Buc.
calea pe piatră spartă 0
14 NC 14 Montarea dispozitivelor ungătoare de cale Buc. 0
ÎNTOCMIT VERIFICAT
4.06.031.000.CRU4–LL-3R615B 4.06.031.000.CRU4–LL-3R615B.doc Septembrie, 2011 Pag. 1/1
PUTURI DE MARE ADANCIME
FAZA : P.Th.
DESCRIEREA PRETURILOR – DP1

EXECUTIE FORAJ PMA1
se masoara la m
- Incarcarea, descarcarea si transportul din baza in santier si inapoi, precum si intre locatii a
instalatiei de foraj, a anexelor, sculelor si dispozitivelor de foraj, inclusiv baracamente
personal.
- Montare imprejmuire de protectie cu panouri.
- Spargere si desfacere beton pe amplasamentul putului.
- Sapatura manuala pina la adancimea de cca. 2 m, pentru depistarea eventualelor retele

edilitare prezente pe amplasamentul forajului.
- Amenajari necesare executiei forajului, imprastierea pamantului, nivelare teren, ridicare

mast, pozitionarea instalatiei de in pozitia de lucru;
- Procurare, transport, incarcare, descarcare tevi de otel sudate elicoidal Ø711,2 x 7,14 mm,
Ø508 x 7,14 mm pentru burlanul de ghidaj si coloana de protectie;
- Forare in sistem uscat cu bohrsapa Ø762 mm pina la 6 m adincime
- Tubare si cimentare burlan de ghidaj, din teava metalica sudata elicoidal Ø 711,2 mm x 7,14
mm pe intervalul 0 – 6 m;
- Incarcarea si transportul pamantului si molozului la groapa.
- Taxa groapa pamant.
- Preparare fluid foraj.
- Foraj in sistem hidraulic rotativ, cu circulatie inversa de fluid foraj, sapa Ø609,6 mm, pe
tronsonul 6 - 12 m (sub cota radierului statiei).
- Tubare si cimentare coloana de protectie, din teava metalica sudata elicoidal Ø508 x 7,14
mm pe intervalul 0 – 12 m.
4.06.034.140.STR4 - DP1 GH8/Proiecte/P.M.A Straulesti\DP1.doc Septembrie 2011 Pag. 1/3
FAZA : P.Th.
- Foraj in sistem hidraulic rotativ cu circulatie inversa de fluid foraj, sapa Ø444,5 mm, pe
intervalul 12 – 210 m.
- Incarcarea si transportul pamantului rezultat din foraj.
- Evacuare noroi bentonitic.
- Pregatirea si executarea carotajului electric;
- Procurarea si transportul tevilor si filtrelor din PVC Ø200 mm in santier;
- Tubare coloana definitiva PVC Ø200 mm x 14,9 mm pe intervalul 0 – 210 m;
- Montare centrori pe coloana definitiva.
- Procurare, transport si descarcare material filtrant sort 1,2 - 2,8 mm si sort 2,8 - 5,6 mm.
- Introducere material filtrant sort 1,2 – 2,8 mm in jurul coloanei filtrante, pana la cca 10 m
deasupra ultimului tronson de filtre.
- Realizarea unui dop de argila pe o inaltime de 5 m deasupra materialului filtrant 1,2 – 2,8
mm, intre coloana filtranta Ø200 mm si peretele gaurii forate.
- Introducere material filtrant sort 2,8 - 5,6 mm, in jurul coloanei de prelungire Ø200 mm pe
intervalul de la cota superioara a dopului de argila pina la adancimea de 50,0 m.
- Realizarea unui dop de argila pe o inaltime de 5 m deasupra materialului filtrant 2,8 - 5,6
mm.
- Cimentare deasupra dopului de argila pe intervalul 30,0 – 7,00 m, intre coloana filtranta si
peretele gaurii forate precum si in interiorul coloana de protectie Ø508 mm, intre aceasta si
coloana filtranta pentru inchiderea stratelor acvifere superioare.
- Inlocuirea fluidului de fortaj cu apa, curatirea si spalarea filtrelor de noroiul bentonitic.
- Introducere – extragere pompa Mamuth.
FAZA : P.Th.
- Executare pompari pentru denisipare.
- Dezinfectarea putului cu pastile de clor sau var nestins, concentratie 2 g/1 mc apa, ce se
va introduce in put dupa limpezirea completa a apei pompate;
- Reluarea pomparilor dupa cca 6 ore, pompand 2 volume de put;
- Prelevare proba de apa si analiza pentru determinarea continutului in debit solid (continut
maxim 0,01 g/l), analize fizice si bacteriologice;
- Receptionarea forajului cu determinarea debitului nivelului hidrostatic si nivelului dinamic;
- Protejare cap put cu capac etans pe gura putului.
INTOCMIT VERIFICAT,
ing. Florin Zaharia dr.ing. Eduard Colacea
MAGISTRALA 4. RACORD 2. STATIA STRAULESTI.
FAZA : P.Th.
DESCRIEREA PRETURILOR – DP2

EXECUTIE FORAJ PMA 2
se masoara la m
- Incarcarea, descarcarea si transportul din baza in santier si inapoi, precum si intre locatii a
instalatiei de foraj, a anexelor, sculelor si dispozitivelor de foraj, inclusiv baracamente
personal.
- Montare imprejmuire de protectie cu panouri.
- Spargere si desfacere beton pe amplasamentul putului.
- Sapatura manuala pina la adancimea de cca. 2 m, pentru depistarea eventualelor retele

edilitare prezente pe amplasamentul forajului.
- Amenajari necesare executiei forajului, imprastierea pamantului, nivelare teren, ridicare

mast, pozitionarea instalatiei de in pozitia de lucru;
- Procurare, transport, incarcare, descarcare tevi de otel sudate elicoidal Ø711,2 x 7,14 mm,
Ø508 x 7,14 mm pentru burlanul de ghidaj si coloana de protectie;
- Forare in sistem uscat cu bohrsapa Ø762 mm pina la 6 m adincime
- Tubare si cimentare burlan de ghidaj, din teava metalica sudata elicoidal Ø 711,2 mm x 7,14
mm pe intervalul 0 – 6 m;
- Incarcarea si transportul pamantului si molozului la groapa.
- Preparare fluid foraj.
- Foraj in sistem hidraulic rotativ, cu circulatie inversa de fluid foraj, sapa Ø609,6 mm, pe
tronsonul 6 - 12 m (sub cota radierului statiei).
- Tubare si cimentare coloana de protectie, din teava metalica sudata elicoidal Ø508 x 7,14
mm pe intervalul 0 – 12 m.
4.06.034.120.STR4 - DP2 GH9/Proiecte/P.M.A Straulesti\DP2.doc Iulie, 2011 Pag. 1/3
FAZA : P.Th.
- Foraj in sistem hidraulic rotativ cu circulatie inversa de fluid foraj, sapa Ø444,5 mm, pe
intervalul 12 – 210 m.
- Incarcarea si transportul pamantului rezultat din foraj.
- Evacuare noroi bentonitic.
- Pregatirea si executarea carotajului electric;
- Procurarea si transportul tevilor si filtrelor din PVC Ø200 mm in santier;
- Tubare coloana definitiva PVC Ø200 mm x 14,9 mm pe intervalul 0 – 210 m;
- Montare centrori pe coloana definitiva.
- Procurare, transport si descarcare material filtrant sort 1,2 - 2,8 mm si sort 2,8 - 5,6 mm.
- Introducere material filtrant sort 1,2 – 2,8 mm in jurul coloanei filtrante, pana la cca 10 m
deasupra ultimului tronson de filtre.
- Realizarea unui dop de argila pe o inaltime de 5 m deasupra materialului filtrant 1,2 – 2,8
mm, intre coloana filtranta Ø200 mm si peretele gaurii forate.
- Introducere material filtrant sort 2,8 - 5,6 mm, in jurul coloanei de prelungire Ø200 mm pe
intervalul de la cota superioara a dopului de argila pina la adancimea de 50,0 m.
- Realizarea unui dop de argila pe o inaltime de 5 m deasupra materialului filtrant 2,8 - 5,6
mm.
- Cimentare deasupra dopului de argila pe intervalul 30,0 – 7,00 m, intre coloana filtranta si
peretele gaurii forate precum si in interiorul coloana de protectie Ø508 mm, intre aceasta si
coloana filtranta pentru inchiderea stratelor acvifere superioare.
- Inlocuirea fluidului de fortaj cu apa, curatirea si spalarea filtrelor de noroiul bentonitic.
- Introducere – extragere pompa Mamuth.
FAZA : P.Th.
- Executare pompari pentru denisipare.
- Dezinfectarea putului cu pastile de clor sau var nestins, concentratie 2 g/1 mc apa, ce se
va introduce in put dupa limpezirea completa a apei pompate;
- Reluarea pomparilor dupa cca 6 ore, pompand 2 volume de put;
- Prelevare proba de apa si analiza pentru determinarea continutului in debit solid (continut
maxim 0,01 g/l), analize fizice si bacteriologice;
- Receptionarea forajului cu determinarea debitului nivelului hidrostatic si nivelului dinamic;
- Protejare cap put cu capac etans pe gura putului.
INTOCMIT VERIFICAT,
MAGISTRALA 4. RACORD 2. SDEPOUL STRAULESTI.
FAZA : P.Th.
LISTA DE CANTITATI DE LUCRARI 3R468

PENTRU EXECUTIA PUTURILOR DE MARE ADANCIME
Nr.
COD DENUMIRE LUCRARE U.M. CANTITATE
Crt.
0 1 2 3 4
LUCRARI PENTRU TEHNOLOGIE DE EXECUTIE
1 DP1 Executie foraj PMA1 m 210
2 DP2 Executie foraj PMA2 m 210
INTOCMIT VERIFICAT,
4.06.034.140.STR4 - LL GH8/Proiecte/P.M.A Straulesti\LL.doc Septembrie 2011 Pag. 1/1
MAGISTRALA 4. RACORD 2. GALERIE DE LEGĂTURĂ ŞI DEPOUL STRAULESTI.
PRIZE DE VENTILATIE, CAMINE, BRANSAMENTE, RACORDURI.
FAZA : PTh
DESCRIERE PRETURI
ARHITECTURA
4.06.037.000.STR4 - vol.nr.II-DP- 122 AR13:\PV STRAULESTI\ 7- Octombrie, 2011 Pag.nr.1 / 6

Descriere_preturi_ PV STRAULESTI
FAZA : PTh
Panouri de fatade din aluminiu compozit de 4mm grosime,

LE1 Se masoara la m2
inclusiv sistemul de prindere
Descriere :
- trasarea peretilor;
- procurarea panourilor din aluminiu compozit, a materialelor pentru montaj (profile
metalice, suruburi autofiletante etc) si debitarea lor la dimensiuni, conform caietului de
sarcini si proiectului tehnic;
- procurarea si montarea profilelor metalice pe pozitiile indicate in plan si ancorarea lor de
elementele de structura;
- procurarea si fixarea panourilor din aluminiu compozit;
- transportul si manipularea materialelor pe orizontala si pe verticala;
- curatarea locului de munca si transportul deseurilor pe verticala si orizontala;
- verificari ale calitatii materialelor si a executiei lucrarilor.
Panouri de fatada tip Isopan, cu fixare standard, cu fete

din tabla de orel zincat de 0.5mm si miez din poliuretan
ignifugat de 50 mm grosime, vopsite la furnizor, RAL 9002-
alb-gri, avand u=0.41w/mp.k
Descriere :
- procurarea panourilor sandwich, a materialelor pentru montaj (profile metalice, suruburi
autofiletante etc) si debitarea lor la dimensiuni, conform caietului de sarcini si proiectului
tehnic;
- procurarea si montarea profilelor metalice pentru cadrele de usi la dimensiunile si pe
pozitiile indicate in planuri si fixarea lor in profilele principale;
- procurarea si fixarea panourilor sandwich;
Placaj executat la pereti si parapeti, cu placi din piatra

A000071 Se masoara la m2
naturala lipite cu adeziv (montaj classic)
Descriere :
- procurarea materialelor necesare executiei lucrarii: placi din granit lucios cu dimensiuni si
culori conform specificatiilor din proiectul tehnic;

FAZA : PTh
- pregatirea suprafetelor ce urmeaza a fi placate, verificarea calitatii stratului suport al

placajului, a verticalitatii si planeitatii suprafetei;
- pregatirea materialului de lipire a placajului;
- executarea placajului cu piatra naturala pe suprafetele indicate in proiect, conform detalii
si caiete de sarcini;
- tratarea rosturilor dintre placi prin umplere cu chit;
- curatarea suprafetei placate si protejarea ei pana la finalizarea lucrarilor;
- transportul si manipularea materialelor pe orizontala si verticala;
- curatirea si transportul materialelor in excedent de la locul de munca;
- verificari ale calitatii materialelor si a executiei lucrarilor de placaj.
A0001561 Grile de ventilatii din aluminiu Se masoara la m2

Descriere :
- relevarea golurilor;
- procurarea, punerea la cota si montarea grilelor;
- procurarea materialelor pentru montaj si a accesoriilor;
- protejarea tamplariei pana la terminarea lucrarilor;
A00158 Grunduire si vopsire confectii metalice cu vopsea pt. metal Se masoara la m2

Descriere :
- procurare materiale ;
- transport auto la locul de punere în operă;
- manipulare materiale;
- procurare si utilizare schelă ;
- grunduire şi vopsire confecţii metalice;
- verificarea calităţii materialelor şi a execuţiei lucrărilor.
AI0002 Jgheaburi din tabla 0,5 mm semirotunde Se masoara la m

Descriere :
- procurarea materialelor necesare executarii lucrarii: jgheaburi semirotunde din tabla
zincata sau alta tabla, precum si a accesoriilor pentru montaj;
- punerea pe pozitie si fixarea lor;
- curatirea si transportul deseurilor de la locul de munca;
- verificari ale calitatii si a executiei lucrarilor.

FAZA : PTh
AI0003 Burlane din tabla 0,5 mm Se masoara la m

Descriere :
- procurarea materialelor necesare executarii lucrarii: burlane din tabla zincata sau alta
tabla, precum si a accesoriilor pentru montaj;
Panouri de acoperis de forma trapezoidala tip isopan, cu

fixare standard, cu fetele din tabla de otel zincat de
0,5mm si miez din poliuretan ignifugat de 50mm grosime,
vopsite la furnizor, avand u=0.41w/mp.k
Descriere :
- procurarea panourilor, a materialelor pentru montaj (profile metalice, suruburi
autofiletante etc) si debitarea lor la dimensiuni, conform caietului de sarcini si proiectului
tehnic;
- aplicarea spumei poliuretanice pentru izolare locala;
LE4 Hidroizolatie din membrana termosudabila din PVC Se masoara la m2

Descriere :
- procurarea materialelor necesare executiei lucrarii (folii termosudabile), conform cerintelor
stricte privind calitatile si dimensiunile materialelor puse in opera;
- executarea straturilor de izolatie, conform detaliilor si normativelor de executie a
hidroizolatiilor cu folii termosudabile;
- executarea izolatiei gurilor de scurgere (sifoane de pardoseala);
- verificari ale calitatii materialelor si a executiei lucrarilor, inclusiv probe.

FAZA : PTh
Procurare si montare usi metalice etanse, conform liste de

cantitati
Descriere :
- relevarea golurilor din pereti;
- verificarea punctelor de fixare a gheremelelor;
- procurarea, punerea la cota si montarea usilor din metal etanse,
- montarea definitiva a usilor din metal etanse, inclusiv accesoriile – feronerie, dispozitiv de
inchidere automata;
- etansarea rosturilor in jurul usilor;
Confectii metalice diverse montate aparent: balustrade

AI0007X scari, gratare, maini curente, scari si podeste, grilaje, etc. Se masoara la kg
inclusiv vopsitorii in 2 straturi
Descriere :
- procurarea materialelor necesare executarii lucrarii: balustrade, gratare, maini curente,
scari si podeste,
- punerea pe pozitie si fixarea lor prin sudura sau insurubare;
- curatarea suprafetelor metalice de impuritati si aderente in vederea aplicarii vopsitoriei;
- executarea vopsitoriei la culoarea solicitata in proiect
- protejarea suprafetei pana la terminarea tuturor lucrarilor;
- curatirea si transportul molozului de la locul de munca;
Tencuieli interioare speciale sclivisite executate la pereti Se masoara la

A00046
cu mortar de tencuiala M100T m2
Descriere :
- pregatirea suprafetelor ce urmeaza a se tencui prin periere si curatare a stratului suport;
- confectionarea, montarea si utilizarea schelelor sau a podinelor ;
- procurarea materialelor necesare tencuielii conform caietelor de sarcini ;
- executarea tencuielii pe suprafetele indicate in planuri, conform prescriptiilor tehnice si a
caietelor de sarcini ;
- vopsitorie lavabila de exterior de culoare alba;
- transportul si manipularea materialelor pe orizontala si verticala ;
FAZA : PTh
- curatirea si transportul materialelor de la locul de lucru;

Se masoara la
A000150 Tencuieli impermeabile executate la bazine
m2
Descriere :
- confectionarea, montarea si utilizarea schelelor sau a podinelor;
- procurarea materialelor necesare tencuielii, conform caietelor de sarcini si a prescriptiilor
tehnice privind impermeabilitatea bazinelor;
caietelor de sarcini;
Urb. DANIEL TUDOR Arh. ADRIAN NICOLAESCU

FAZA : PTh
LISTA DE CANTITATI DE LUCRARI nr. 3R505

CATEGORIA DE LUCRARI: ARHITECTURA
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
1. LE1 Panouri de fatade din aluminiu MP 55

compozit de 4mm grosime, inclusiv
sistemul de prindere
2. LE2 Panouri sandwich, tip isopan, cu MP 55
fixare standard, cu fetele din tabla de
otel zincat de 0,5mm si miez din
poliuretan ignifugat de 50mm
grosime, avand u=0,41w/mp.k
3. A000071 Placaj executat la pereti si parapeti, MP 16
cu placi din piatra naturala lipite cu
adeziv (montaj classic)
4. A0001561 Grile de ventilatii din aluminiu MP 11
5. A00158 Grunduire si vopsire confectii MP 145
metalice cu vopsea pt. metal
6. AI0002 Jgheaburi din tabla 0,5 mm ML 27
semirotunde
7. AI0003 Burlane din rize 0,5 mm ML 12
8. LE3 Panouri de acoperis de forma MP 14
trapezoidala tip isopan, cu fixare
standard, cu fetele din rize de otel
zincat de 0,5mm si miez din
poliuretan ignifugat de 50mm
grosime, avand u=0.41w/mp.k
9. LE4 Hidroizolatie din membrana MP 14
termosudabila din PVC
4.06.037.000.STR4 - vol.nr.II-LL- 122 AR13:\PV STRAULESTI\ 8-Lista lucrari _PV Octombrie, 2011 Pag. 1/2
STRAULESTI
FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
Crt.
Simbol Denumire
0 1 2 3 4
10. A00301 Procurare si montare usi metalice MP 2

etanse, conform liste de cantitati
11. AI0007X Confectii metalice diverse montate KG 6500
aparent: balustrade scari, gratare,
maini curente, scari si podeste,
grilaje, etc. inclusiv vopsitorii in 2
straturi
12. A00046 Tencuieli interioare speciale sclivisite MP 240
executate la pereti cu mortar de
tencuiala M100T
13. A000150 Tencuieli impermeabile executate la MP 65
bazine
Urb. DANIEL TUDOR Arh. ADRIAN NICOLAESCU
4.06.037.000.STR4 - vol.nr.II-LL- 122 AR13:\PV STRAULESTI\ 8-Lista lucrari _PV Octombrie, 2011 Pag. 2/2
STRAULESTI
MAGISTRALA 4. RACORD 2. GALERIE DE LEGATURA SI DEPOUL STRAULESTI
PRIZE DE VENTILATIE, CAMINE, BRANSAMENTE, RACORDURI
VOL. I STRUCTURI SI LUCRARI AFERENTE SUTERANE SI SUPRATERANE
FAZA : P.Th.
PENTRU EXECUTIE LUCRARI LA PRIZE SI CAMINE
PRET PT-06 SAPATURA DESCHISA PANA LA 6.00M ADANCIME LA CAMINE

Se masoara la m.c.
In pret se includ :
-sapatura cu excavatorul si incarcare in auto (75%).
-sapatura manuala (25%)
-releu de lopata (75%).
-incarcarea manuala in auto (5%=0.1t/mc).
-transport la groapa de depozitare, inclusiv toate taxele legale (2.0t/mc).
-spijiniri sapatura (1,58 m.p./m.c.).
PRET PT-07 SAPATURA DESCHISA PANA LA 6.00M ADANCIME IN TALUZ LA

PRIZA DE VENTILATIE
Se masoara la m.c. Dde sapatura
In pret se includ :
-sapatura cu excavatorul si incarcare in auto (95%).
-releu de lopata (5%).
-incarcarea manuala in auto (5%=0.1t/mc).
- transportul pământului rezultat din excavare cu toate cheltuielile aferente, inclusive
taxa la groapă (2,0 to/mc)
- taluzarea săpăturii (0,1 mp/mc)
- curăţirea de pământ şi de turta de bentonită a pereţilor mulaţi cu ciocanul
pneumatic, până la betonul viu (0,1 mp/mc)
- spălarea maşinilor la ieşirea din şantier (0,1 spălări/mc)
PREŢUL PS-02b. BETON ARMAT ÎN RADIERE LA PRIZA DE VENTILATIE SI STATIA

DE POMPARE
4.06.037.000.STR4-vol. I - DP St.6\D\DOINA\2011\Galerie de legatura si Octombrie 2011 Pagina 1/8
Depoul Straulesti/
Prize de ventilatie,camine,bransamente,
racorduri
FAZA : P.Th.
- procurarea şi turnarea betonului C 37/30 în radiere turnate pe beton egalizare C8/10
(1,1 mc/mc)
operă (1,1 mc/mc)
(2,0 mp/mc)
-spalarea masinilor la iesirea din santier(0.1 spalari/mc)
PREŢUL PS-02c. BETON ARMAT ÎN RADIERE CAMINE SI RACORDURI

- procurarea şi turnarea betonului C 25/30 în radiere turnate pe beton egalizare C8/10
(1,1 mc/mc)
operă (1,1 mc/mc)
(2,0 mp/mc)
Depoul Straulesti/
racorduri
FAZA : P.Th.

-spalarea masinilor la iesirea din santier(0.1 spalari/mc)
PREŢUL PS-03b. BETON ARMAT ÎN PEREŢII PRIZEI DE VENTILATIE SI STATIEI

DE POMPARE
pe verticală (1,1 mc/mc)
PREŢUL PS-03c. BETON ARMAT ÎN PEREŢII SI PLANSEELE CAMINELOR


Depoul Straulesti/
racorduri
FAZA : P.Th.

pe verticală (1,1 mc/mc)
PREŢUL PS-15a. BETON ARMAT ÎN PLANSEUL SUPERIOR (turnat pe cofraj)

operă (1,1 mc/mc)
(2,0 mp/mc)
PREŢUL PS-22. CONFECTIE METALICA LA PRIZA DE VENTILATIE GENERALA,

STATIA DE POMPARE, CAMINE, PRIZE
In pret se includ :
legale (t/t)
Depoul Straulesti/
racorduri
FAZA : P.Th.
PREŢUL PS-23. EXECUTIA SUPRAFETELOR DE SPRIJINIRE A PAMANTULUI CU

DULAPI DE LEMN DE FAG, DE 5CM GROSIME
Se masoara la mp de sprijinire.
In pret se includ :
-procurare dulapi de fag de 5 cm grosime (mp/mp)
-transportul auto al dulapilor (0,040t/mp)
-transportul manual al dulapilor (0,040t/mp)
-montarea dulapilor de fag ( mp/mp)
-umplerea cu pamant in spatele dulapilor a spatiului liber(.01mc/mp)
PREŢUL PS-24. EXECUŢIA STALPILOR METALICI IN COLOANE Ø400mm PENTRU

SPRIJINIRE HAMBURGHEZA
Se masoara la buc. stalp
In pret se includ :
-procurarea traverse cf din lemn 0.25x2.70x0.175m (16 traverse/buc-10 refolosiri): (1,6
buc/buc)
-transport dus-intors al traverselor la si de la santier ( 0,18t/buc)
-montarea si demontarea traverselor (0.18t/buc)
-transportul traverselor in santier (1,8t/buc)
-transportul dus-intors şi chiria utilajului de sapat la locul de lucru
-foraj hidraulic cu circulatie inversa executat cu instalatie 100 m adancime cu sapa Ø400mm
in teren grupa II (1,6mc/buc)
-procurare, transport şi punere în operă a bentonitei(1,6mc/buc)
-prepararea noroiului bentonitic pentru foraj hidraulic 1,10-1,15 kg/dmc din trasgel, cu
circulatie inversa (1,6mc/buc)
-reconditionarea noroiului de foraj cu trasgel, pentru realizarea greutatii specifice de
1,10-1,15 kg/dmc (1,6 mc/buc)
-încărcarea şi transportul pământului cu bentonită rezultat din excavare, cu toate
cheltuielile aferente inclusiv taxa la groapă (1,6mc/ml)
-procurarea oţelului beton pentru carcasele de armatură (0,02t/ml)
-confecţionarea barelor şi a carcaselor de armatură (64kg/buc)
-confecţionarea şi montarea patinelor de ghidaj (0,002kg/ml)
-transportul materialului (oţelului beton) la atelier (0,064to/buc)
-transportul carcaselor de armatură la şantier (0,064to/buc)
-manipularea in şantier a carcaselor de armatură (64kg/buc)
Depoul Straulesti/
racorduri
FAZA : P.Th.
-montarea (lansarea) carcaselor în foraje, inclusiv utilajul necesar pentru lansare

(0,064to/buc)
-procurare beton C16/20 pentru coloane (0,64mc/buc)
-transportul betonului la santier cu autoagitatorul (1,6t/buc)
-betonarea prin metoda CONTRACTOR cu beton C16/20, inclusiv mentinerea tubului de
betonare cu ajutorul macaralei.( 0,64 mc/buc)
-spargerea capetelor coloanelor pe ultimii 30cm cu mijloace mecanice(0,05mc/buc)
-transportul auto al molozului pentru umpluturi, cu toate cheltuielile aferente inclusiv taxa
la groapă (0,013 t/buc)
-spălarea pneurilor maşinilor care transportă pământul rezultat din excavare, la ieşirea din
santier
-verificarea cotei de sapare si a verticalitatii forajului
-verificarea poziţiei conform proiectului
-procurare profile metalice pentru stalpii metalici(300kg/buc)
-transportul profilelor la santier(0,30to/buc)
-asamblarea prin sudura a profilelor metalica(3,2ml/buc)
-transportul stalpilor in incinta santier(0,30to/buc)
-lansarea stalpilor metalici in sapatura(buc/buc)
PRETUL PH3a HIDROIZOLATII VERTICALE LA STATIA DE POMPARE, PRIZA DE

VENTILATIE GENERALA SI CAMINE
Se masoara la matru patrat (mp) de suprafata hidroizolata.
In pret se includ :
- procurare si aprovizionare si manipularea membranelor bituminoase
termosudabile (1,12 mp/mp) ;
- aplicare amorsaj ( pregatirea suprafetelor verticale in vederea aplicarii
membranelor termosudabile) (mp/mp) ;
- aplicarea hidroizolatiei intr-un strat de 2 mm grosime (1,12 mp/mp) ;
- protejarea hidroizolatiei, impotriva strapungerii cu diverse materiale inainte de
realizarea stratului de protectie ;
- protejarea hidroizolatiei verticale din zona golurilor cu zidarie de caramida de
12 cm grosime (0,124mc/mp) ;
- mortar de ciment M 100 T (preparare, transport, manipulare, punere in opera)
pentru scafa de racordare intre zona orizontala si cea verticala ;
- transportul cu auto la santier a membranelor bituminoase (6 kg/mp).
- strat suport hidroizolatie inclusiv prinderea (ancore prezon 4 buc/ ml perete)

Depoul Straulesti/
racorduri
FAZA : P.Th.
Pret PH-7 UMPLUTURA DE PAMANT

Se masoara la m.c.
In pret se includ :
-saparea si incarcarea de la groapa de imprumut (mc/mc)
-transport de la groapa de imprumut la santier, inclusiv taxele legale (1.8t/mc).
-transport local si imprastierea in straturi uniforme de 20 cm grosime (5straturi /mc)
-udarea stratului de umplutura pentru atingerea umiditatii optime de
Compactare (0.1mc/mc)
-compactarea cu maiul mecanic (mc/mc)
PRETUL PH-8 RACORDAREA HIDROIZOLATIEI PLANSEULUI PRIZEI DE

VENTILATIE CU HIDROIZOLATIA PLANSEUL SUPERIOR STATIE
Se masoara la metru liniar (ml) de suparafata verticala hidroizolata.
In pret se includ :
- procurare (aprovizionare) si manipulare membrane bituminoase termosudabile
(1,12 mp/mp) ;
- aplicare amorsaj (pregatirea suprafetelor in vederea aplicarii membranelor
termosudabile)
- aplicare hidroizolatie intr-un strat de 2 mm grosime (1,12 mp/mp) ;
- procurare, aprovizionare tabla ambutisata de 2 mm grosime (11kg/ml) ;
- fasonare si montare tabla pentru lira de protejare a rostului total
- procurare si aprovizionare mastic bituminos pentru etansarea hidroizolatiei in
zona planseu priza ventilatie - planseu superior statie (0,008mc/ml).
NOTA:
In acest capitol sunt cuprinse numai descrierile de preturi pentru executia
lucrarilor specific prizelor, caminelor, bransamentelor si racordurilor de la Galerie de
legatura si Depoul Straulesti.
Pentru celelalte lucrari necesare realizarii prizelor si caminelor s-au folosit
descrierile de preturi cuprinse in documentatiile elaborate pentru “Galeria de legatura
si Depoul Staraulesti si anume:
- Magistrala 4, Racord 2, Statia Laminorului,

Proiect 4.06.023.140.STR 4,
Tehnologie de executie si Structura
Depoul Straulesti/
racorduri
FAZA : P.Th.
vol. II- Excavatii si Structura, Faza PTh.

Proiect 4.06.027.140. FIT 4,
Constructii Interioare si Compartimentari
vol. II- Structura, Faza Th.

proiect 4.06.040.000. STR 4,
Hidroizolatii si Umpluturi
vol. I-Hidroizolatii, Faza PTh.
ÎNTOCMIT VERIFICAT
ING. LUCIA DOINA ARHIRE VERIFICATOR DE AMANUNT
ING. IULIAN BĂDÂRCEA

Depoul Straulesti/
racorduri
PRIZE DE VENTILATIE, CAMINE, BRANSAMENTE SI RACORDURI
VOL. I- STRUCTURI SI LUCRARI AFERENTE SUBTERANE SI SUPRATERANE
FAZA :P.Th.
LISTA DE CANTITATI DE LUCRARI NR. 3R541

CATEGORIA DE LUCRARI: GALERIE DE LEGATURA SI DEPOUL STRAULESTI
STRUCTURĂ PRIZE DE VENTILATIE, CAMINE, BRANSAMENTE SI RACORDURI
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
1 Preţ PT-01 Sapatura deschisa in interiorul incintei mc 250
de coloane Ø400mm pentru executia
radierului statiei de pompare.
2 Preţ PT-06 Sapatura deschisa pana la 6.0 m mc 20
adancime cu sprijiniri la camine
3 Preţ PT-07 Sapatura deschisa pana la 6.0 m mc 45
adancime in taluz la priza de ventilatie
4 Preţ PT-05 Pregatirea suprafetei sapaturii pentru mp 60
betonarea radierului la priza de
ventilatie, statia de pompare, camine
5 Preţ PS-01 Beton de egalizare în radierul prizei de mc 10
ventilatie,statiei de pompare, caminelor
6 Preţ PS-02b Beton armat in radiere la priza de mc 25
ventilatie si statia de pompare.
7 Preţ PS-02c Beton armat in radiere camine, mc 2
racorduri
8 Preţ PS-03b Beton armat in peretii prizei de mc 90
ventilatie si statiei de pompare.
9 Preţ PS-03c Beton armat in pereti, plansee camine mc 6
10 Preţ PS-05 Cofraje pentru turnarea structurii la mp 310
priza de ventilatie, statia de pompare,
camine, racorduri
11 Preţ PS-08 Rosturi de lucru orizontal mp 45
12 Preţ PS-09 Rosturi de lucru vertical mp 30
4.06.037.000 STR4-vol. I-LL1 St.6\D\DOINA\2011\Galerie de legatura Octombrie 2011 Pag. 1/3
Straulesti_Prize de ventilatie, camine,
bransamente si racorduri
FAZA :P.Th.
13 Preţ PS-10 Etansarea rosturilor de lucru ml 190

14 Preţ PS-13 Pregatirea suprafetei betonului existent mp 70
in vederea aderarii cu betonul nou
15 Preţ PS-11 Confectii metalice pentru filate si tone 2

spraituri
16 Preţ PS-12 Automacara cu brat telescopic luna 3
17 Preţ PS-15a Beton armat in planseul superior la mc 50
Statia de pompare
18 Preţ PS-22 Confectii metalice priza ventilatie, tone 3
camine, piese metalice etanse
19 Preţ PS-23 Executia suprafetelor de sprijinire a mp 270
pamantului cu dulapi de lemn de fag, de
5cm grosime
20 Preţ PS-24 Execuţia stalpilor metalici in coloane buc 22
ø400mm pentru sprijinire hamburgheza
21 Preţ PH1 Lucrari pregatitoare pentru executia mp 290
hidroizolatiilor cu membrane
bituminoase termosudabile de 2 mm
22 Preţ PH2 Hidroizolatii orizontale cu membrane mp 80
bituminoase termosudabile de 2 mm la
radiere: statia de pompare, camine de
bransament
23 Pret PH3 Hidroizolatii verticale cu membrane mp 45
peretii prizei de ventilatie
24 Pret PH3a Hidroizolatii verticale cu membrane mp 165
peretii statiei de pompare, si caminelor
25 Preţ PH4 Lucrari pregatitoare pentru executia mp 105
hidroizolatiilor cu membrane bentonitice
de 8 mm
26 Preţ PH5 Hidroizolatii orizontale cu membrane mp 20
bentonitice de 8 mm la radierul prizei
de ventilatie.
27 Preţ PH6 Hidroizolatii verticale cu membrane mp 85
bentonitice de 8 mm la peretii prizei de
ventilatie.

FAZA :P.Th.
28 Preţ PH-7 Umpluturi de pamant mc 70

29 Preţ PH-8 Racordarea hidroizolatiei planseului ml 15
prizei de ventilatie cu hidroizolatia
planseului superior Depou.
ÎNTOCMIT VERIFICAT
ING. LUCIA DOINA ARHIRE ING. IULIAN BĂDÂRCEA

MAGISTRALA. 4, RACORD 2. GALERIE DE LEGATURA SI DEPOUL STRAULESTI.
HIDROIZOLATII SI UMPLUTURI
VOL. I HIDROIZOLATII
FAZA : P.Th.
PENTRU HIDROIZOLATII LA GALERIA SI DEPOUL STRAULESTI
PRETUL PH1 LUCRARI PREGATITOARE – membrane bituminoase termosudabile
Se masoara la metru patrat (mp) de suprafata pregatita

In pret se includ :
- spalarea suprafetei cu jet de apa sub presiune si suflarea cu aer comprimat inainte
de turnarea betonului de panta (mp/mp) ;
- procurarea turnarea si manipulare beton C8/10 (B150) pentru betonul de panta si
beton de egalizare;
(0,12mc/mp) ;
- protejarea suprafetei betonului de panta si asigurarea planeitatii conform
caietului de sarcini (mp/mp) ;
- transportul betonului la santier cu autoagitatorul (0,288 t/mp) ;
- transportul betonului in santier la locul de punere in opera (0,288 t/mp)
PRETUL PH2 HIDROIZOLATII ORIZONTALE – membrane bituminoase termosudabile
Se masoara la metru patrat (mp) de suprafata hidroizolata orizontal.

In pret se includ :
- aplicare amorsaj ( pregatirea suprafetelor orizontale in vederea aplicarii
- procurare si turnare beton C8/10-Bc10 pentru protectie hidroizolatie ; consum
(0,061 mc/mp) ;
- transport beton la santier cu autoagitatorul (0,146 t/mp);
- transport beton in santier la locul de punere in opera (0,146 t/mp)
- procurare, aprovizionare, transport si manipulare plase sudate 101 GQ 63
(Ø4/200x200 mm – tip Buzau) pentru armarea betonului de protectie
(1,1 kg/mp) ;
- montarea armaturii din betonul de protectie (1,1 kg/mp) ;
- transportul cu auto la santier a plaselor sudate si a membranelor bituminoase
(6 kg/mp)
4.06.040.000.STR4 – vol.I - DP St.29/D/Hidroizolatii/ Straulesti Octombrie, 2011 Pagina 4/4
FAZA : P.Th.
- procurare si aprovizionare tabla ambutisata de 2 mm grosime 3kg/ml

- fasonare si montare tabla inclusiv prinderea in stratul suport (ancore prezon
4 buc/ ml perete) ;
PRETUL PH3 HIDROIZOLATII VERTICALE – membrane bituminoase termosudabile
Se plateste la metru patrat (mp) de suprafata hidroizolata.

In pret se includ :
- aplicare amorsaj ( pregatirea suprafetelor verticale in vederea aplicarii
- protejarea hidroizolatiei verticale din zona golurilor cu zidarie de caramida de
6 cm grosime ;
- mortar de ciment M 100 T (preparare, transport, manipulare, punere in opera)
pentru scafa de racordare intre zona orizontala si cea verticala ;
- transportul cu auto la santier a membranelor bituminoase
(6 kg/mp).
- strat suport hidroizolatie inclusiv prinderea (ancore prezon 4 buc/ ml perete)
zona de contact cu placa prefabricata
PRETUL PH4 LUCRARI PREGATITOARE HIDROIZOLATII ORIZONTALE– membrane bentonitice

In pret se includ :
- procurare si aprovizionare si manipularea membranelor bentonitice
(mp/mp) ;
de asternerea hidroizolatiei (mp/mp) ;
- protejarea suprafetei betonului de egalizare si asigurarea planeitatii conform
caietului de sarcini (mp/mp) ;
PRETUL PH5 HIDROIZOLATII ORIZONTALE – membrane bentonitice
Se masoara la metru patrat (mp) de suprafata hidroizolata orizontal.

In pret se includ :
FAZA : P.Th.
(mp/mp) ;
- pregatirea suprafetelor orizontale in vederea aplicarii membranelor bentonitice
(mp/mp) ;
- aplicarea hidroizolatiei intr-un strat de 8 mm grosime;
realizarea stratului de protectie cu folie de polietilena (inclusiv prindere in cuie
4 buc/ml) ;
PRETUL PH6 LUCRARI PREGATITOARE HIDROIZOLATII VERTICALE– membrane bentonitice

In pret se includ :
- pregatirea suprafetei peretilor mulati in vederea aplicarii hidroizolatiei (mp)
- curatarea suprafetei peretilor mulati de pamant si noroi bentonitic intarit
de asternerea hidroizolatiei (mp/mp);
- verificarea planeitatii suprafetei;
- umplerea golurilor din peretii mulati cu mortar de ciment
PRETUL PH7 HIDROIZOLATII VERTICALE – membrane bentonitice
Se plateste la metru patrat (mp) de suprafata hidroizolata.

In pret se includ :
- pregatirea suprafetelor verticale in vederea aplicarii membranelor bentonitice
- aplicarea hidroizolatiei intr-un strat de 8 mm grosime;
realizarea stratului de protectie cu folie de polietilena (inclusiv prindere in cuie
4 buc/ml perete) ;
- transportul cu auto la santier a membranelor bentonitice (6 kg/mp)
PRETUL PH8 BARBACANE PENTRU SCURGEREA APELOR

Se plateste la bucata.
In pret se includ :
- creare gol Ø 10 cm cu caroteza in peretii incintei;
ÎNTOCMIT, VERIFICATOR,
ING. ALEXANDRA SIMION VERIFICATOR DE AMANUNT
VOL. I HIDROIZOLATII.
FAZA :P.Th.
LISTA DE CANTITATI DE LUCRARI NR. 3R544a

CATEGORIA DE LUCRARI: HIDROIZOLATII
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
1. PH1 Lucrari pregatitoare hidroizolatii orizontale – mp 18000
membrane bituminoase termosudabile.
2. PH2 Hidroizolatii orizontale – membrane mp 18000
bituminoase termosudabile.
3. PH3 Hidroizolatii verticale – membrane mp 3200
bituminoase termosudabile.
4. PH4 Lucrari pregatitoare hidroizolatii orizontale – mp 19000
membrane bentonitice.
5. PH5 Hidroizolatii orizontale – membrane mp 19000
bentonitice
6. PH6 Lucrari pregatitoare hidroizolatii verticale – mp 13000
membrane bentonitice.
7. PH7 Hidroizolatii verticale – membrane mp 13000
bentonitice.
8. PH8 Barbacane pentru scurgerea apelor. buc 12
INTOCMIT VERIFICAT
ING. ALEXANDRA SIMION VERIFICATOR DE AMANUNT
DR.ING. IULIAN BADARCEA
4.06.040.000.STR4 - vol. I - LL1 St. 29/D/Hidroizolatii/ Straulesti Octombrie, 2011 Pagina 1/1
HIDROIZOLATII SI UMPLUTURI.
Vol.II - UMPLUTURI
FAZA : PTh
NORMA NDU
(se masoara la m3)
Umplutura cu mijloace mecanice si manuale (85 % mecanic si 15 % manual) prin:
- efectuarea incercarilor si determinarilor de laborator geotehnic pentru verificarea

proprietatilor fizico-mecanice specifice materialului de umplutura.
- saparea si incarcarea materialelor de umplutura din depozit.
- transportul din depozit pana la lucrare, descarcare.
- imprastierea in straturi uniforme a materialului de umplutura, manual si mecanic.
- nivelarea materialului de umplutura.
- udarea stratelor pentru realizarea umiditatii optime de compactare.
- compactarea umpluturilor:
- manual pentru primul strat de 0,30 m de argila pozitionat deasupra
hidroizolatiei, pentru zonele de racord cu peretii sapaturii.
- mecanic in spatiile largi,
in conditiile si la gradul de compactare indicate prin proiect, in Caietul de
Sarcini.
- costul materialelor de umplutura si consumurile specifice de materiale: apa, pana
la atingerea umiditatii optime de compactare.
- consumurile specifice de forta de munca pentru punere in opera (se refera la
muncitorii care asigura activitatea normala a utilajelor, care indeparteaza corpurile
straine, care umplu eventualele gropi, care dirijeaza utilajele de compactat prin
treceri suprapuse).
- utilajele specifice pentru executarea umpluturii.
- efectuarea investigatiilor pentru verificarea gradului de compactare, conform
prevederilor proiectului.
Ing. Cristian Paun Dr.Ing.Eduard Colacea
4.06.040.000.STR4- Vol.II- DP GH10:04 Descriere preturi umpluturi D+G Straulesti.docx Octombrie, 2011 Pagina 1/ 1
HIDROIZOLATII SI UMPLUTURI.
Vol.II - UNPLUTURI
FAZA : PTh
LISTA CU CANTITĂŢI DE LUCRĂRI 3R549a

DEPOUL STRAULESTI
CATEGORIA DE LUCRĂRI:
UMPLUTURI
Nr. LUCRĂRI
crt. U.M. CANTITATEA
Simbol Denumire
0 1 2 3 4
1 NDU Umpluturi m3 31330 – dupa
compactare
Ing. Cristian Paun Dr.Ing.Eduard Colacea
4.06.040.000.STR4- Vol.II- LL1 GH10:07Listacant.3R549a Depou Straulesti.doc Octombrie, 2011 Pagina 1/ 1
CONSTRUCTII INTERIOARE SI COMPARTIMENTARI.
FAZA : PTh
DESCRIERE PRETURI
ARHITECTURA
4.06.027.140.FIT4 - vol.nr.I-DP-122 AR11:\DEPOU STRAULESTI\ 7- Octombrie, 2011 Pag.nr.1 / 27

Descriere_preturi_DEPOU STRAULESTI
FAZA : PTh
A000451 Rectificari betoane cu mortar Se masoara la m2

Descriere:
- procurare materiale
- rectificarea manuala a suprafetelor de beton
- Tencuieli partiale executate manual,
- Preparare mortar M100T,
- Transport mortar manual pe verticala
- Transport mortar manual pe orizontala
- Transport mortar auto.
A00575 Vopsitorie la interior executata cu vopsea epoxidica Se masoara la m2

Descriere:
- pregatirea suprafetelor prin curatarea de praf si alte impuritati;
- procurarea materialelor conform prescriptiilor tehnice specifice materialelor utilizate;
- vopsirea cu vopsea epoxidica, de calitatea si culoarea stabilita in proiectul tehnic;
- curatarea si transportul deseurilor de la locul de munca;
A00572 Vopsitorie la interior executata cu vopsea superlavabila Se masoara la m2

Descriere:
- procurarea materialelor conform prescriptiilor tehnice specifice materialelor utilizate;
- vopsirea cu vopsea superlavabila de interior, de calitatea si culoarea stabilita in proiectul
tehnic;
- curatarea si transportul deseurilor de la locul de munca;
Pardoseli din vopsea epoxidica, inclusiv stratul suport

A000161 pentru aducerea la cota si sapa autonivelanta, inclusiv Se masoara la m2
plinte PVC
Descriere:
- procurarea materialelor necesare executiei lucrarii;
- verificarea stratului suport existent (reparatii eventuale ale stratului suport), executarea
sapei de nivelare si a sapei autonivelante;
- chituiri, slefuiri;
- amorsa;
- executarea pardoselii din vopsea epoxidica;
FAZA : PTh
- montare plinta;
Pardoseli din vopsea epoxidica, inclusiv stratul suport

pentru aducerea la cota
Descriere:
- procurarea materialelor necesare executiei lucrarii, conform cerintelor proiectului tehnic si
a prescriptiilor tehnice specifice materialelor utilizate;
- verificarea stratului suport existent, executare strat suport pentru aducere la cota;
- executarea pardoselii din vopsea epoxidica, conform proiect;
Tencuieli exterioare driscuite, inclusiv vopsitoria lavabila

de exterior
Descriere :
- procurarea materialelor necesare tencuielii conform prescriptiilor tehnice specifice ale
materialelor utilizate;
- executarea tencuielii, conform prescriptiilor tehnice;
- executarea vopsitoriei lavabile de exterior, conform prescriptiilor tehnice;
- curatirea si transportul deseurilor de la locul de lucru;
Finisaj exterior cu termosistem din polistiren (expandat,

ignifugat), plasa din fibra de sticla si tencuiala subtire.
Descriere :
- pregatirea suprafetelor ce urmeaza a fi tratate cu termosistem, verificarea calitatii
stratului suport al termosistemului;
- procurarea si montarea schelei si a altor utilaje necesare executiei;
- procurarea si montarea perdelei de protectie la fata exterioara a schelei;
- procurarea materialelor necesare tencuielii si termoizolatiei din polistiren, conform
prescriptiilor tehnice;
- executarea termoizolatiei, conform prescriptiilor tehnice;
FAZA : PTh
- executarea tencuielii subtiri;

- executarea vopsitoriei lavabile;
- curatarea locului de munca;
- transportul si manipularea deseurilor rezultate pe orizontala si pe verticala;
- incarcarea si transportul auto al deseurilor la locul autorizat;
- verificari ale calitatii materialelor si a executiei lucrarilor in ceea ce priveste planeitatea si
verticalitatea suprafetelor, aspectul suprafetei finisate.
Tavan fals (tencuiala uscata) din placi de gipscarton 12,5

mm, rezistente la umiditate, pe profile metalice fixate in
planseul de beton, inclusiv termoizolatie din vata bazaltica
de 100mm grosime
Descriere :
- procurarea placilor din gipscarton, a materialelor pentru montaj (profile metalice, suruburi,
benzi adezive, saltele semirigide din vata bazaltica etc) si debitarea lor la dimensiuni;
- trasarea tavanelor pentru montarea profilelor metalice de 100 mm;
- montarea profilelor metalice pe pozitie;
- fixarea placilor de gipscarton pe suportii metalici, inclusiv vata bazaltica;
- pregatirea suprafetelor in vederea aplicarii vopsitoriei: inchiderea rosturilor dintre placi si
chituirea lor, slefuire etc.;
- transportul si manipularea materialelor pe orizontala si pe verticala ;
Finisaj interior cu termosistem din polistiren (expandat,

ignifugat), plasa din fibra de sticla si tencuiala subtire.
Descriere :
- pregatirea suprafetelor ce urmeaza a fi tratate cu termosistem, verificarea calitatii
stratului suport al termosistemului;
- procurarea si montarea schelei si a altor utilaje necesare executiei;
- procurarea si montarea perdelei de protectie la fata exterioara a schelei;
- procurarea materialelor necesare tencuielii si termoizolatiei din polistiren;
- executarea termoizolatiei, conform prescriptiilor tehnice;
- executarea tencuielii subtiri;
- executarea vopsitoriei lavabile;
- curatarea locului de munca;
- transportul si manipularea deseurilor rezultate pe orizontala si pe verticala;
- incarcarea si transportul auto al deseurilor la locul autorizat;
FAZA : PTh
- verificari ale calitatii materialelor si a executiei lucrarilor in ceea ce priveste planeitatea si

verticalitatea suprafetelor, aspectul suprafetei finisate.
Confectii metalice diverse montate aparent inclusiv

AI0006 Se masoara la kg
vopsitoria
Descriere:
- procurarea materialelor necesare executarii lucrarii: profile metalice, gratare STACO, maini
curente, balustrade etc;
- executarea vopsitoriei la culoarea solicitata in proiect;

naturala lipite cu adeziv (montaj clasic)
Descriere :
- procurarea materialelor necesare executiei lucrarii: placi din granit lucios cu dimensiuni si
culori conform specificatiilor din proiectul tehnic;
- executarea placajului cu piatra naturala pe suprafetele indicate in proiect, conform detalii
si caiete de sarcini;
- verificari ale calitatii materialelor si a executiei lucrarilor de placaj.
Procurare si montare pereti cortina din aluminiu cu geam

laminat antiefractie
Descriere :
- procurare si montare schele sau podine;
- relevarea structurii pe care se va monta peretele cortină;
- verificarea punctelor de ancorare-fixare;
- procurarea, punerea la cota si montarea provizorie a peretilor cortina din aluminiu;
FAZA : PTh

- montarea definitiva a peretilor cortina din aluminiu, inclusiv accesoriile;
- fixarea geamului laminat antiefractie in tamplarie
- protejarea suprafetelor pana la terminarea lucrarilor;
Panouri de acoperis tip sandwich din tabla cutata (grosime

A00063 5 cm) inclusiv structura metalica, fixate conform detalii Se masoara la m2
producator
Descriere :
autofiletante etc) si debitarea lor la dimensiuni;
- procurarea si montarea profilelor metalice pe pozitie si ancorarea lor de elementele de
structura;
Procurare si montare panouri din aluminiu compozit pe

sistem tip pereti cortina
Descriere :
- relevarea structurii pe care se vor monta panourile din aluminiu compozit;
- verificarea punctelor de fixare;
- montarea panourilor din aluminiu compozit;
AI0002 Jgheaburi din tabla 0,5 mm semirotunde Se masoara la m

Descriere :
- procurarea materialelor necesare executarii lucrarii: jgheaburi semirotunde din tabla
zincata sau alta tabla, precum si a accesoriilor pentru montaj;
FAZA : PTh
AI0003 Burlane din tabla 0,5 mm Se masoara la m

Descriere :
Tavan suspendat casetat din placi din placi de aluminiu

A000532 eloxat, perforate, pe suporti metalici si vata bazaltica de Se masoara la m2
100 mm, inclusiv montare accesorii
Descriere :
- trasarea tavanelor la nivelul fixat in proiect;
- procurarea placilor din aluminiu eloxat (casete 600x600 mm), perforate, a materialelor
pentru montaj (profile metalice, suruburi, placi din vata bazaltica, etc);
- montarea profilelor metalice pe pozitiile si la nivelul indicat in proiect, si ancorarea lor de
- fixarea placilor casetate din aluminiu eloxat, perforate pe suportii metalici si profilele
aparente;
- asezarea placilor din vata bazaltica (saltele semirigide) de 100 mm grosime;
Pardoseli din dale de piatra naturala (marmura, granit,

etc.), inclusiv plinte
Descriere:
- procurarea dalelor din piatra naturala 60x60 cm gros 4 cm, plintelor de 2 cm grosime, h=10
cm si a materialelor de montaj clasic;
- executarea stratului suport din sapa M100T pentru aducerea la cota din proiect si finisarea
acestuia;
- montarea dalelor din piatra piatra naturala pe pozitia indicata in proiectul tehnic (inclusiv
montarea plintelor);
- chituire pardoseala si plinte;
- protejarea pardoselii pana la definitivarea lucrarilor;
FAZA : PTh


naturala montata in sistem uscat
Descriere:
- pregatirea suprafetelor ce urmeaza a fi placate;
- montarea suportilor de sustinere-fixare a placajului;
- executarea placajului cu piatra naturala pe suprafetele indicate in proiect;
- verificari ale calitatii materialelor si a executiei lucrarilor de palcaj.
Strat termoizolant cu saltele semirigide din vata minerala

AR0020 Se masoara la m2
de 100 mm grosime
Descriere :
- procurare si montare schela sau podina;
- procurare materiale : saltele semirigide din vata minerala
- aplicarea saltelelor semirigide;
- verificarea materialelor puse in opera si a executarii lucrarii.
Procurare si montare pereti cortina din aluminiu cu geam

termopan
Descriere :
- relevarea structurii pe care se va monta peretele cortină;
- montarea peretilor cortina din aluminiu, inclusiv accesoriile;
- fixarea geamului termopan, in tamplarie
- instalarea profilelor de mascare pentru rosturile peretelui cortina;
FAZA : PTh
Procurare si montare usi din aluminiu cu geam termopan

laminat (geam securizat)
Descriere :
- relevarea golurilor din peretele cortina;
- procurarea, punerea la cota si montarea usilor;
- fixarea geamului termopan laminat;
- fixarea dispozitivului de autoinchidere;
Procurare si montare tamplarie exterioara din aluminiu cu

geam termopan (usi + ferestre cu ochiuri fixe si mobile)
Descriere :
- procurarea, punerea la cota si montarea tamplariei;
- umplerea rosturilor dintre tamplarie si gol cu spuma poliuretanica, eliminarea excesului,
repararea tencuielii/vopsitoriei in jurul tocurilor;
- fixarea geamului termopan;
Trepte din beton simplu B100 executate pe rampele din

A000221 Se masoara la mc
beton armat
Descriere :
- procurarea materialelor necesare executarii treptelor din beton simplu B100 (inclusiv
cofraje);
- trasare si executie cofraje;
- executarea treptelor
- protejarea suprafetelor pana la terminarea lucrarilor;
FAZA : PTh
Pardoseli din covor PVC rezistent la trafic intens, lipit cu

A000162 adeziv sau prins prin alte mijloace de fixare, pe trepte din Se masoara la m2
metal, inclusiv profil margine treapta
Descriere:
- verificarea stratului suport existent si curatirea de eventuale impuritati si/sau praf;
- executarea pardoselii din covor PVC de trafic intens pe toata suprafata treptei;
- montarea profilului pe marginile tuturor treptelor;
Pardoseli din gresie ceramica de trafic intens ,cu

A000171 proprietati antiderapante, inclusiv stratul suport pentru Se masoara la m2
aducerea la cota, inclusiv plinte
Descriere:
- procurarea materialelor necesare executiei lucrarii: gresie ceramica 30x30 cm, plinte
h=10cm;
- verificarea stratului suport existent, executarea sapei de nivelare;
- executarea pardoselii din gresie ceramica de trafic intens, conform detalii si caiete de
sarcini;
Tencuieli interioare driscuite 2cm grosime executate la

pereti si tavane cu mortar pentru tencuiala M25T
Descriere :
- procurarea materialelor necesare tencuielii;
- executarea tencuielii;
- curatirea si transportul materialelor in exces de la locul de lucru;

FAZA : PTh
Vopsitorie lavabila executata la pereti si tavane (altele

A00055 decat cele din gipscarton) cu vopsele lavabile de interior, Se masoara la m2
inclusiv gletul de ipsos
Descriere:
- procurarea materialelor;
- gletuirea suprafetelor ce urmeaza a fi vopsite, inclusiv slefuirea gletului;
- vopsirea cu vopsea lavabila de calitatea si culoarea stabilita in proiectul tehnic;
- curatarea si transportul materialelor in exces de la locul de munca;
Confectii metalice diverse montate aparent: balustrada si

AI0007 Se masoara la kg
mana curenta din INOX
Descriere :
- procurarea materialelor necesare executarii lucrarii: balustrade si maini curente din INOX,
precum si a accesoriilor pentru montaj;
A00015a Panouri de inchidere din policarbonat Se masoara la m2

Descriere :
- montare schela
- procurarea materialelor si a accesoriilor de montaj (suruburi, garnituri etc) si debitarea lor
la dimensiuni;
- executarea structurii suport sau procurare gata confectionata, debitarea panourilor,
montarea pe pozitie conform proiectului;
- protejarea panourilor pana la definitivarea lucrarilor;
A0001561 Grile de ventilatii din aluminiu Se masoara la m2

Descriere :
FAZA : PTh

Confectii metalice : structuri de sustinere diverse, inclusiv

AI00061 Se masoara la to
vositorie
Descriere :
- procurarea materialelor necesare executarii lucrarii: profile, tevi, tabla de diverse forme si
dimensiuni, materiale de montaj (electrozi pt. sudare, suruburi, piulite, conexspanduri,
bride, etc.)
Compartimentari din panouri de plasa de sarma zincata pe

IM0008 Se masoara la mp
profile laminate
Descriere:
- procurare materiale : plasa de sarma zincata, profile laminate, balamale aruncatoare,
materiale de montaj diverse, conform proiectului;
- trasarea zonei;
- confectionarea panourilor;
- asezarea si montarea pe pozitie;
- executarea vopsitoriilor de protectie la profilele laminate;

FAZA : PTh
Zidarie executata cu caramida presata si mortar de zidarie

Se masoara la
A00120 M100Z inclusiv buiandrugii usilor, stalpisorii si centurile
m3
din b.a.
Descriere:
- procurarea caramizilor, a materialelor pentru ancoraj (bolturi, confectii metalice, armaturi
etc) inclusiv a mortarului;
- executarea zidariei de 25 si 12.5 cm conform planurilor si detaliilor, inclusiv centuri
stalpisori si buiandrugi din beton B150 (cofraj, preparare beton, armare);
- executarea turnarii betonului;
- confectionarea, montarea si utilizarea schelelor pe capre;
Pereti despartitori din gipscarton 2x2x12,5 mm rezistenti

A00006 la umiditate, pe suporti metalici si vata minerala 50 mm, Se masoara la m2
inclusiv rectificarea suprafetelor
Descriere:
- procurarea placilor din gipscarton rezistente la umiditate, a materialelor pentru montaj
(profile metalice, suruburi, placile din vata minerala, benzi adezive, etc) si debitarea lor la
dimensiuni;
- montarea profilelor metalice pe pozitiile indicate in plan si ancorarea lor de elementele de
structura;
- montarea profilelor metalice pentru cadrele de usi la dimensiunile si pe pozitiile indicate in
planuri si fixarea lor in profilele principale ;
- fixarea placilor din vata minerala;
- fixarea placilor de gipscarton pe fiecare parte a peretilor despartitori, conform planurilor si
detaliilor;
- inchiderea rosturilor dintre placi si chituirea rosturilor;
- rectificarea suprafetelor din gipscarton cu pasta de rectificare, pregatirea pentru vopsire;

FAZA : PTh
Pereti despartitori din HPL (speciali pt.grupuri sanitare)

rezistenti la umiditate, pe suporti metalici
Descriere:
- procurarea panourilor din HPL, a materialelor pentru montaj (profile metalice, suruburi
structura;
- fixarea placilor din HPL;
Procurare si montare usi din aluminiu cu grila de aerisire la

A00028b Se masoara la m2
partea inferioara, inclusiv etanseizarea rostului
Descriere :
- procurarea, punerea la cota si montarea usilor din aluminiu;
- umplerea rosturilor dintre usi si gol cu spuma poliuretanica, eliminarea excesului, repararea
tencuielii in jurul tocurilor;
- protejarea tamplariei pana la terminarea lucrarilor ;
Procurare si montare usi metalice vopsite rezistente la foc,

conform liste de cantitati
Descriere:
- procurarea, punerea la cota si montarea usilor din metal rezistente la foc;
- montarea definitiva a usilor din metal rezistente la foc, inclusiv accesoriile – feronerie,
dispozitiv de inchidere automata;
- etansarea rosturilor in jurul tocurilor usilor;
FAZA : PTh

A00030 Procurare si montare usi metalice vopsite Se masoara la m2

Descriere:
- procurarea, punerea la cota si montarea usilor din metal;
- umplerea rosturilor dintre usi si gol cu spuma poliuretanica, eliminarea excesului, repararea
tencuielii in jurul tocurilor;
Procurare si montare usi interioare din PVC pentru

grupurile sanitare
Descriere :
- procurarea, punerea la cota si montarea provizorie a usilor din PVC, conform caietelor de
sarcini si a proiectului tehnic;
- montarea definitiva a usilor din PVC, inclusiv accesoriile;
Procurare si montare ferestre din aluminiu cu geam

termopan, inclusiv etanseizarea rostului, glafuri exterioare
Descriere :
- procurarea, punerea la cota si montarea ferestrelor din aluminiu;
- umplerea rosturilor dintre ferestre si gol cu spuma poliuretanica, eliminarea excesului,
repararea tencuielii in jurul tocurilor si fixarea glafurilor exterioare;
- fixarea geamului termopan in tamplarie, inclusiv garniturile de etansare;
FAZA : PTh
- probe de functionare si eventuale remedieri;

Tavan suspendat casetat din placi rezistente la umiditate si

A000541 suporti metalici, inclusiv finisarea suprafetelor si montare Se masoara la m2
accesorii
Descriere:
- procurarea placilor casetate, a materialelor pentru montaj (profile metalice zincate,
suruburi zincate, profile aparente etc) si debitarea lor la dimensiuni;
- montarea profilelor metalice zincate pe pozitiile si la nivelul indicat in plan, si ancorarea
lor de elementele de structura;
- fixarea placilor rezistente la umiditate, casetate pe suportii metalici zincati si profilele
aparente, conform proiect;
Tavan suspendat casetat din placi rezistente la umiditate si

A000544 vata minerala de 100 mm grosime, pe suporti metalici, Se masoara la m2
inclusiv finisarea suprafetelor si montare accesorii
Descriere:
- procurarea placilor casetate, a materialelor pentru montaj (profile metalice zincate,
suruburi zincate, profile aparente etc) si debitarea lor la dimensiuni;
- montarea profilelor metalice zincate pe pozitiile si la nivelul indicat in plan, si ancorarea
lor de elementele de structura;
- fixarea placilor rezistente la umiditate, casetate pe suportii metalici zincati si profilele
aparente, conform proiect;
- fixarea placilor din vata minerala de 100 mm grosime;

FAZA : PTh
Tavan suspendat casetat din placi fonoabsorbante si vata

A000511 bazaltica de 100 mm, inclusiv finisarea suprafetelor si Se masoara la m2
montare accesorii
Descriere :
- procurarea placilor fonoabsorbante, a materialelor pentru montaj (profile metalice,
suruburi, placile din vata bazaltica, benzi adezive, etc) si debitarea lor la dimensiuni;
structura ;
- fixarea placilor de gipscarton pe suportii metalici;
- fixarea placilor/saltelelor din vata bazaltica;
- curatarea locului de munca si transportul deseurilor pe verticala si orizontala ;
Tavan suspendat din placi de gipscarton 12,5 mm rezistent

A00051 la umiditate pe suporti metalici si vata bazaltica de 50 mm, Se masoara la m2
inclusiv finisarea suprafetelor si montare accesorii
Descriere :
- trasarea tavanelor la nivelul fixat in planuri;
- procurarea placilor din gipscarton, a materialelor pentru montaj (profile metalice, suruburi,
placile din vata minerala, benzi adezive, etc) si debitarea lor la dimensiuni;
structura ;
- fixarea placilor/saltelelor din vata minerala;
- fixarea placilor de gipscarton pe suportii metalici, conform planurilor si detaliilor ;
- inchiderea rosturilor dintre placi si chituirea rosturilor;
- curatarea locului de munca si transportul deseurilor pe verticala si orizontala ;
Pardoseli din covor PVC termosudabil, rezistent la trafic

A00016 intens, inclusiv stratul suport pentru aducerea la cota si Se masoara la m2
sapa autonivelanta, inclusiv plinte PVC
Descriere:
- procurarea materialelor necesare executiei lucrarii : covor PVC, plinte PVC, adeziv etc.;
- verificarea stratului suport existent, executarea sapei de nivelare si a sapei autonivelante;
- executarea pardoselii din covor PVC de trafic intens;
FAZA : PTh

Pardoseli din mocheta rezistenta la trafic intens, inclusiv

A00118 stratul suport pentru aducerea la cota si sapa Se masoara la m2
autonivelanta, inclusiv plinte
Descriere :
- procurarea materialelor necesare executiei lucrarii : mocheta, adeziv, plinte, etc.;
- verificarea stratului suport existent, executarea sapei de nivelare si a sapei autonivelante;
- executarea pardoselii din mocheta de trafic intens;
- verificari ale calitatii materialelor si a executiei lucrarilor .
Placaj executat la pereti cu placi din faianta lipita cu

adeziv
Descriere:
- pregatirea suprafetelor ce urmeaza a fi placate cu faianta, verificarea calitatii stratului
suport al placajului, a verticalitatii si planeitatii suprafetei;
- procurarea materialelor necesare executiei lucrarii: faianta;
- pregatirea materialului de lipire a placilor de faianta;
- executarea placajului cu faianta pe suprafetele indicate in proiect;
- verificari ale calitatii materialelor si a executiei lucrarilor de placaj cu faianta.
A000153 Covor la pereti din materiale electroizolante, cu fete lise Se masoara la m2

Descriere:
- procurarea materialelor necesare executarii lucrarii;
- pregatirea stratului suport prin curatarea de materiale necoezive, montarea suportilor pe
pereti;
- montarea covorului, conform tehnologiei;

FAZA : PTh
Lambriu la pereti din material electroizolant si vata

minerala 50 mm
Descriere :
- trasarea lambriului conform planurilor din proiectul tehnic;
- procurarea elementelor de lambriu, a vatei minerale si a materialelor de montaj(suruburi,
bolturi etc) si debitarea lor la dimensiuni, conform caietului de sarcini si proiectului tehnic;
- montarea elementelor de lambriu pe pozitia din proiectul tehnic;
- protejarea lambriului pana la definitivarea lucrarilor;
Grunduire şi vopsire confecţii metalice cu vopsea

termospumantă rezistentă la foc
Descriere :
- transport auto la locul de punere în operă;
- manipulare materiale;
- procurare si utilizare schelă ;
- grunduire şi vopsire confecţii metalice;
- verificarea calităţii materialelor şi a execuţiei lucrărilor.
Panouri de fatade din aluminiu compozit de 4mm grosime,

LE1 vopsite la furnizor, culoare RAL 9006 - argintiu anodizat , Se masoara la m2
inclusiv sistemul de prindere
Descriere :
- procurarea panourilor din aluminiu compozit, a materialelor pentru montaj (profile
metalice, suruburi autofiletante etc) si debitarea lor la dimensiuni;
- procurarea si montarea profilelor metalice pe pozitiile indicate in proiect si ancorarea lor
de elementele de structura;
- procurarea si fixarea panourilor din aluminiu compozit;

FAZA : PTh
Panouri de fatada tip kingspan, cu fixare standard, cu fete

din tabla de orel zincat de 0.5mm si miez din poliuretan
ignifugat de 50 mm grosime, vopsite la furnizor, RAL 9002-
alb-gri, avand u=0.41w/mp.k
Descriere :
- procurarea panourilor sandwich, a materialelor pentru montaj (profile metalice, suruburi
- procurarea si fixarea panourilor sandwich;
Panouri de acoperis de forma trapezoidala tip kingspan, cu

fixare standard, cu fete din tabla de orel zincat de 0.5mm
si miez din poliuretan ignifugat de 50 mm grosime, vopsite
la furnizor, RAL 9002- alb-gri, avand u=0.41w/mp.k
Descriere :
LE4 Hidroizolatie din membrana termosudabila din PVC Se masoara la m2

Descriere :
- procurarea materialelor necesare executiei lucrarii (folii termosudabile), conform cerintelor
stricte privind calitatile si dimensiunile materialelor puse in opera;
- executarea straturilor de izolatie, conform detaliilor si normativelor de executie a
hidroizolatiilor cu folii termosudabile;
- executarea izolatiei gurilor de scurgere (sifoane de pardoseala);
FAZA : PTh

- verificari ale calitatii materialelor si a executiei lucrarilor, inclusiv probe.
LE5 Termoziolatie din polistiren extrudat de 5 cm grosime Se masoara la m2

Descriere :
- procurarea materialelor necesare executiei lucrarii (polistiren, ancore sarma Zn, plasa STNB
etc), conform cerintelor stricte privind calitatile si dimensiunile materialelor puse in opera;
- prinderea ancorelor de structura;
- executarea izolatiei cu polistiren;
- prinderea plasei STNB cu ancorele de sarma Zn;
Jgheaburi din tabla de otel zincat de 0.6mm cu sectiune

LE6 Se masoara la m
7.5cmx4cm
Descriere :
- procurarea materialelor necesare executarii lucrarii: jgheaburi din tabla de otel zincat de
0.6mm cu sectiune 7.5cmx4cm, precum si a accesoriilor pentru montaj;
- verificari ale calitatii materialelor si a executiei lucrarilor .
LE7 Burlane din tabla de otel zincat de 0.6mm Se masoara la m

Descriere :
LE8 Copertina metalica din profile de otel zincate Se masoara la kg

Descriere:
- procurarea materialelor necesare executarii lucrarii: profile de otel zincate si materiale
pentru fixare-montaj;
- executarea vopsitoriilor de protectie pentru profilele metalice neprotejate prin zincare;
FAZA : PTh
- curatarea suprafetelor de impuritati si aderente;

LE9 Invelitoare din tabla cutata zincata Se masoara la m2

Descriere :
- procurarea panourilor din tabla, a materialelor pentru montaj (profile metalice, suruburi
- procurarea si fixarea placilor din tabla cutată;
Ferestre din profile de aluminiu cu rupere de punte

termica tip “schuco-fw sg”, culoare ral 9006-argintiu
anodizat, cu geam clar stratificat (duplex), 15mm grosime,
cu folii pvb (polivinilbutiral) pentru protective
antivandalism, avand coeficientul de transmisie termica
u=5.0w/mp.k, coeficientul de transmisie luminoasa t=87%,
factor solar g=0.74, indice de atenuare acustica pentru
zgomot de trafic r=33db
Descriere :
- procurarea, punerea la cota si montarea ferestrelor din profile de aluminiu;
- fixarea geamului clar stratificat (duplex) in tamplarie, inclusiv garniturile de etansare;

FAZA : PTh
Sorturi din aluminiu compozit de 4mm grosime, vopsite la

LE11 furnizor, culoare RAL 9006-argintiu anodizat , inclusiv Se masoara la m
sistemul de prindere, accesorii, 26cm latime
Descriere :
- procurarea materialelor necesare executiei lucrarii la forma, culoarea si dimensiunile
specificate in proiect;
- montarea pe pozitie a sorturilor din aluminiu compozit;
- fixarea sorturilor din aluminiu compozit;
Confectii metalice lift exterior (profile laminate U-

LE12 Se masoara la m
sustinere invelitoare, rigla montaj tamplarie etc.)
Descriere :
- procurarea materialelor necesare executarii lucrarii: profile metalice, electrozi sudura,
materiale marunte de montaj, etc.;
Placarea soclului cu placi de granit de 2cm de culoare

neagra
Descriere :
- executarea placajului cu placi de granit de 2 cm de culoare neagra pe suprafetele indicate
in proiect;

FAZA : PTh
- verificari ale calitatii materialelor si a executiei lucrarilor de palcaj cu placi de granit de 2

cm de culoare neagra.
LE14 Grila aluminiu, RAL 9006, 75x38cm Se masoara la m2

Descriere :
LE15 Cordon bitum etansare soclu Se masoara la m

Descriere :
- procurarea sculelor si materialelor necesare etansarii rostului;
- curatarea rostului;
- montarea cordonului de bitum prin fortare;
- etanseizarea cu banda adeziva;
- verificarea materialelor puse in opera si a executarii umplerii rostului dintre trotuar si
soclul constructiei.
Se masoara la
AD004 Îmbrăcăminte din beton asfaltic BA16m în grosime de 4 cm.
100m2
Descriere :
- amorsarea suprafeţei stratului de bază sau a îmbrăcăminţii existente în vederea aplicării
stratului de binder de criblură, cu bitum tăiat.
- preparare bitum tăiat (cutback = amestec de 60% bitum şi 40% white spirit).
- executarea imbrăcăminti de beton asfaltic cu agregate mărunte, executată la cald în
grosime de 4 mm. cu aşternere manuală (10%).
grosime de 4 mm. cu aşternere mecanizată (90%).
- prepararea betonului asfaltic fin, bogat în criblură, executat la cald cu bitum, în instalaţii
A.N.G.
- inchiderea suprafeţei cu dressing gras la straturile direct sub circulaţie.
- transportul rutier al materialelor cu autospeciale la şantier

FAZA : PTh
A006.1 Strat de anrobate AB2 în grosime de 8 cm. Se masoara la

100m2
Descriere :
- curăţirea mecanică a suprafeţei în vederea aplicării stratului de bază din mixturi asf. cu
peria mecanică.
- strat de bază din mixturi asfaltice executate la cald cu aşternere manuală (20%).
- strat de bază din mixturi asfaltice executate la cald cu aşternere mecanică (80%).
- prepararea mixturii asfaltice pentru stratul de bază executat la cald în instalaţii de tip
A.N.G.
- transportul rutier al mixturii asfaltice la şantier.
A006G Strat geotextil antifisura Se masoara la

100m2
Descriere :
- strat anticontaminant din geotextil, material textil pe ampriza sau platforma drumului;
- transportul rutier al sulurilor de material, cu auto la santier
A007 Zona de protectie a rigolei din beton C30/37 Se masoara la m3
Descriere :
- zona de protectie a rigolei.
- preparare beton de ciment C8/10 (B150).
- cofrarea zona de protectie a rigolei.
-transportul materialelor cu lopata (max. 3 m. oriz. sau 2 m. vert.) materiale cu aderenţă la
lopătare 50%.
-transportul rutier al betonului cu autobetoniera de 5,5 mc. la şantier.
A008 Rigola de drenare si accesorii Se masoara la ml

Descriere :
-procurarea: sapei de egalizare, rigolelor de drenare prefabricata cu muchie din otel
integrate(diametru nominal 10,0 cm , lăţime constructivă 13,5 cm, inălţime constructivă
17,5 cm), placilor de capat din beton cu polimeti adecvata pentru capetele rigolei plate si
placilor de capat adecvate pentru capetele rigolei plate pentru inaltime constructive 17.5
cm, cu o garniture pentru racordul de teava orizontal DN 100 si restul accesoriilor necesare
conform producatorului.
- prepararea sapei de egalizare
- turnarea sapei de egalizare
- montarea rigolelor si a acesoriilor;
FAZA : PTh
- transport manual pe orizontala ;

- curatarea si transportul materialelor de la locul de munca;
- transport auto
A009 Gratar din fonta model nervurat longitudinal Se masoara la ml

Descriere :
-procurarea: Gratar din fonta model nervurat longitudinal si a accesoriilor necesare conform
producatorului.
-montarea gratarului si a acesoriilor;
- Transport manual pe orizontala ;
- Transport auto.
A000150 Tencuieli impermeabile executate la bazine Se masoara la m2

Descriere:
- procurarea materialelor necesare tencuielii pentru impermeabilizare;
- curatirea si transportul materialelor in exces de la locul de munca;
Panouri tristrat tip kingspan, cu fixare standard, cu fete

din tabla de otel zincat de 0.5mm si miez din vata minerala
LE2.1 Se masoara la m2
bazaltica de 100 mm grosime, vopsite la furnizor, RAL
9002- alb-gri
Descriere :
- procurarea panourilor sandwich tip kingspan – KS 1150 FR, a materialelor pentru montaj
(profile metalice laminate = 7.5 kg/mp, suruburi autofiletante, dibluri conexspand etc) si
debitarea lor la dimensiuni;
- montarea confectiei metalice suport panouri;
FAZA : PTh
- fixarea panourilor sandwich;

SEF PROIECT, VERIFICAT,

Arh. VLAD ANDREESCU VERIFICATOR DE AMANUNT
arh. ADRIAN NICOLAESCU
SEF PROIECT PLAN GENERAL,

Ing. GHEORGHE STEFANOV
INTOCMIT,
Ing. CRINA MARIS
Tarh. NICULAE NITU

FAZA : PTh
LISTA DE CANTITATI DE LUCRARI nr. 3R507

CATEGORIA DE LUCRARI: ARHITECTURA
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
DEPOU+CURTI LUMINA (zona subterana)
1. A000451 Rectificari betoane cu mortar MP 23630
(stalpi+vute, plafoane, grinzi)
-stalpi+vute+stalpisori sustinere plansee=5385mp
-plafoane=12000mp
-stalpi sustinere cale rulare=4200mp
-grinzi sub cale rulare=2045mp
2. A00575 Vopsitorie la interior executata cu MP 5955
vopsea epoxidica
-stalpi (fara vute)
-pereti din beton
-pereti din zidarie de caramida
-grinzi sub cale rulare
vopsea superlavabila
4. A000161 Pardoseli din vopsea epoxidica, MP 14975
inclusiv stratul suport pentru
aducerea la cota si sapa
autonivelanta, inclusiv plinte PVC
-depou=11715mp
-pasarele acces, inclusiv scari acces=2560mp
-curte lumina axe 2-15, inclusiv tr/ctr scari=365mp+95mp
-curte lumina axe D-H, inclusiv tr/ctr scari=165mp+75mp
5. A004 Îmbrăcăminte din beton asfaltic 100MP 12.2
BA16m în grosime de 4 cm.
-carosabil interior=1220mp
6. A006.1 Strat de anrobate AB2 în grosime de 100MP 12.2
8 cm.
-carosabil interior=1220mp
7. A006G Strat geotextil antifisura 100MP 12.2
8. A007 Zona de protectie a rigolei din beton MC 0.5
C30/37
4.06.027.140.FIT4 - vol.nr.I-LL-122 AR11:\DEPOU STRAULESTI\8-Lista Octombrie, 2011 Pag. 1/ 13

lucrari_ DEPOU STRAULESTI
FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
9. A008 Rigola de drenare si accesorii ML 6
10. A009 Gratar din fonta model nervurat ML 6

longitudinal
11. LE2.1 Panouri tristrat tip kingspan, cu MP 541

fixare standard, cu fete din tabla de
orel zincat de 0.5mm si miez din
vata minerala bazaltica de 100 mm
grosime, vopsite la furnizor, RAL
9002- alb-gri
-perete compartimentare ax D intre pasarela si plafon
12. A00120 Zidarie executata cu caramida MC 22

presata si mortar de zidarie M100Z
inclusiv buiandrugii usilor,
stalpisorii si centurile din b.a.
-Sub pasarela ax D
13. A00044 Tencuieli interioare driscuite 2cm MP 353

grosime executate la pereti si tavane
cu mortar pentru tencuiala M25T
-zid sub pasarela ax D
14. A00047 Tencuieli exterioare driscuite, MP 1615

inclusiv vopsitoria lavabila de
exterior
-curte lumina axe 2-15, incl. intrados rampa+lat.
scara=985mp+95mp
-curte lumina axe D-H, incl. intrados rampa+lat. scara
=450mp+85mp
15. A00050 Finisaj exterior cu termosistem din MP 1286

polistiren (expandat, ignifugat),
plasa din fibra de sticla si tencuiala
subtire.
-curte lumina axe 2-15=895mp
-curte lumina axe D-H=391mp

FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
16. AI0006 Confectii metalice diverse montate KG 14175
aparent inclusiv vopsitoria
-curte lumina axe 2-15:profil L5+gratare STACO+mana
crta+balustrada=7025kg+195kg+350kg
-curte lumina axe D-H: profil L5+gratare STACO+mana
crta+balustrada =2400kg+150kg+390kg
-structura sustinere perete compartimentare ax D intre
pasarela si plafon = 3665 kg
17. A00250 Finisaj interior cu termosistem din MP 190
polistiren (expandat, ignifugat) (gros
50 mm), plasa din fibra de sticla si
tencuiala subtire.
-intre depou si birouri
18. A000221 Trepte din beton simplu B100 MC 18

executate pe rampele din beton
armat
-depou:9mc
-curte lumina axe 2-15:5mc
-curte lumina axe D-H:4mc
19. A000150 Tencuieli impermeabile executate la MP 156

bazine
-rezervorul de 100mc:156mp
CURTI LUMINA (zona suprafata)
cu placi din piatra naturala lipite cu
adeziv (montaj clasic)
-axe 2-15:parapet=300mp
-axe D-H:parapet=125mp
21. A000381 Procurare si montare tamplarie MP 87

exterioara din aluminiu cu geam
termopan (usi + ferestre cu ochiuri
fixe si mobile)
-axe 2-15
-axe D-H

FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
ACCES PRINCIPAL (zona suprafata)
22. A00211 Pardoseli din dale de piatra naturala MP 50
(granit de 4 cm grosime), inclusiv
plinte
-zona exterioara:50mp

cu placi din piatra naturala (granit
de 2 cm grosime) montata in sistem
uscat (fatada ventilata=perete
cortina)
-parapet:37mp
-capace:20mp
24. AR0020 Strat termoizolant cu saltele MP 143
semirigide din vata minerala de 100
mm grosime (exterior
parapeti+plafon)
INCHIDERE SI ACOPERIRE ACCES PRINCIPAL (zona suprafata)
25. A00011 Procurare si montare pereti cortina MP 147
din aluminiu cu geam termopan
26. A00063 Panouri de acoperis tip sandwich din MP 91
tabla cutata (grosime 5 cm) inclusiv
structura metalica, fixate conform
detalii producator
27. A000112 Procurare si montare panouri din MP 67
aluminiu compozit pe sistem tip
pereti cortina
-copertina=67mp
28. AI0002 Jgheaburi (15 cm) din tabla 0,5 mm ML 35
(decapata si vopsita la culoarea
panourilor din aluminiu compozit)
29. AI0003 Burlane (Ø12cm) din tabla 0,5 mm ML 28
(decapata si vopsita la culoarea
panourilor din aluminiu compozit)

FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
30. A000532 Tavan suspendat casetat din placi MP 76
din placi de aluminiu eloxat,
perforate, pe suporti metalici si vata
bazaltica de 100 mm, inclusiv
montare accesorii
31. A00036 Procurare si montare usa din MP 5

aluminiu cu geam termopan laminat
(geam securizat)
32. AI00061 Confectii metalice : structuri de TO 2.9
sustinere diverse, inclusiv vositorie
-acces principal D:2900kg
33. A00158 Grunduire şi vopsire confecţii MP 70

metalice cu vopsea termospumantă
rezistentă la foc
-structura sustinere acces principal D:70mp
34. LE4 Hidroizolatie din membrana MP 85

SPATII TEHNICE
35. A000221 Trepte din beton simplu B100 MC 2.9
executate pe rampele din beton
armat
-PMA+hidrofor:0.5mc
-pasarela sp.tehnice:0.5mc
-ax 6:0.4mc
-leg.cu curtea de lumina:0.5mc
-ax 18:0.6mc
-ax 23:0.4mc

aparent: balustrade scari, gratare,
maini curente, scari si podeste,
grilaje, etc. inclusiv vopsitoria
-sc.elicoidala birou pct.control:515kg

FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
37. A000162 Pardoseli din covor PVC rezistent la MP 12
trafic intens, lipit cu adeziv sau prins
prin alte mijloace de fixare, pe
trepte din metal, inclusiv profil
margine treapta
38. A00044 Tencuieli interioare executate la MP 312
driscuite 2cm grosime la pereti si
tavane cu mortar pentru tencuiala
M25T
-intrados rampe,podeste sc. principala acces:95mp
-scari circulatie personal intre nivele anexe:42mp
-sc. ax 6:19mp
-sc. spre curte lumina axe 11-12:11mp
-sc. ax 18:10mp
-sc. ax 23:4mp
-pasarela acces cota-8.20, incl. sc. axa 6-23:131mp
39. A00055 Vopsitorie lavabila executata la MP 312
pereti si tavane (altele decat cele
din gipscarton) cu vopsele lavabile
de interior, inclusiv gletul de ipsos
-intrados rampe,podeste sc. principala acces:95mp
-scari circulatie personal intre nivele anexe:42mp
-sc. ax 6:19mp
-sc. ax 18:10mp
-sc. ax 23:4mp
-pasarela acces cota-8.20, incl. sc. axa 6-23:131mp
aparent: balustrazi si
mana curenta din INOX
-sc. principala acces depou:687kg
-sc. circ. personal intre nivele anexe:70kg
-scara ax 6:26mp
-sc. ax 18:16mp
-sc. ax 23:5mp
-pasarela acces cota-8.20, incl. sc. ax 6-23:158mp

FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
Balustrada+mana crta:
-sc. ax 6: 99kg
-sc. spre curte lumina intre axele 11-12:50kg
-sc. ax 18:74kg
-sc. ax23:36kg
-sc.+pasarela acces axe 6-23:1615kg
-pasarela linia 13 vinciuri+sc. acces pasarela ax H:1557kg
-pasarela linia 12 strung bandaje ax G+sc. acces:1557kg
-sc. acces de la cota -11.50 la -9.30:1369kg
-sc. acces pasarele linia 1a-6a,7,8,10:1196kg
43. A000451 Rectificari betoane cu mortar MP 2027
Pereti beton spre depou:2027mp
vopsea superlavabila
Pereti beton spre depou:1362mp
45. IM0008 Compartimentari din panouri de MP 137
plasa de sarma zincata pe profile
laminate (inclusiv accese)
-chepenguri metalice la accese spatii tehnice:322kg
47. A00120 Zidarie executata cu caramida MC 520
presata si mortar de zidarie M100Z
inclusiv buiandrugii usilor,
stalpisorii si centurile din b.a.
-pereti zidarie de 25cm:parter+etaj=320mc
-pereti zidarie de 12.5cm:parter+etaj=200mc
48. A00006 Pereti despartitori din gipscarton MP 304
2x2x12,5 mm rezistenti la
umiditate, pe suporti metalici si vata
minerala 50 mm, inclusiv
rectificarea suprafetelor
-parter:112mp
-etaj:192mp
49. A00111 Pereti despartitori din HPL (speciali MP 80
pt.grupuri sanitare) rezistenti la
umiditate, pe suporti metalici
Grupuri sanitare:

FAZA : PTh
-parter=31mp
-etaj=49mp
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
-parter=4556mp
-etaj=4080mp
-parter=4556mp
-etaj=4080mp
ACOPERIRE CURTI LUMINA
52. A00015a Panouri de inchidere din MP 711
policarbonat
-curte lumina ax 2-15:483mp
-curte lumina ax D-H:228mp
53. A0001561 Grile de ventilatii din aluminiu MP 32
-curte lumina ax 2-15:20mp
-curte lumina ax D-H:12mp
54. AI0002 Jgheaburi (10 cm) din tabla 0,5 mm ML 268
(zincata)
-curte lumina ax 2-15:185ml
-curte lumina ax D-H:83ml
55. AI0003 Burlane (Ø8cm) din tabla 0,5 mm ML 37
(zincata)
-curte lumina ax 2-15:23ml
-curte lumina ax D-H:14ml
56. AI00061 Confectii metalice : structuri de TO 12
sustinere diverse
-curte lumina axe 2-15:8.1to
-curte lumina ax D-H:3.7to
USI SI FERESTRE INTERIOARE

57. A00028b Procurare si montare usi din MP 8
aluminiu cu grila de aerisire la
partea inferioara, inclusiv
etanseizarea rostului
Cam.68 si 69
FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
vopsite rezistente la foc, conform
liste de cantitati
EI 30-C:38mp
EI 60-C:81mp
EI 90-C:89mp
vopsite
60. A00042 Procurare si montare usi interioare MP 47
din PVC pentru grupurile sanitare
61. A00027 Procurare si montare ferestre din MP 65
aluminiu cu geam termopan, inclusiv
etanseizarea rostului, glafuri
exterioare
FINISAJE PLAFOANE
Parter si etaj

Parter si etaj

rezistente la umiditate si vata
minerala de 100 mm grosime, pe
suporti metalici, inclusiv finisarea
suprafetelor si montare accesorii
Grupuri sanitare:parter+etaj=130mp (placi pline)
20mp (placi traforate)

FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
fonoabsorbante si vata minerala de
100 mm, inclusiv finisarea
suprafetelor si montare accesorii
Birouri, sala sedinte, sala de mese
66. A00051 Tavan suspendat din placi de MP 168

gipscarton 12,5 mm rezistent
la umiditate pe suporti metalici si
vata bazaltica de 50 mm,
inclusiv finisarea suprafetelor si
montare accesorii
Coridoare
67. A000521 Tavan fals (tencuiala uscata) din MP 150
placi de gipscarton 12,5 mm,
rezistente la umiditate, pe profile
metalice fixate in planseul de beton,
inclusiv termoizolatie din vata
bazaltica de 100mm grosime
FINISAJE PARDOSELI – ANEXE, SPATII TEHNICE
68. A000171 Pardoseli din gresie ceramica de MP 152
trafic intens ,cu proprietati
antiderapante, inclusiv stratul suport
pentru aducerea la cota, inclusiv
plinte
-grupuri sanitare+vestiare:152mp
69. A00016 Pardoseli din covor PVC MP 133

termosudabil, rezistent la trafic
intens, inclusiv stratul suport pentru
-spatii tehnice SET

FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
70. A00118 Pardoseli din mocheta rezistenta la MP 150
trafic intens, inclusiv stratul suport
pentru aducerea la cota si sapa
autonivelanta, inclusiv plinte
-dormitoare
-ateliere revizie+turant: 2370mp
-birouri : 260mp
-dormitoare: 150mp
-scara acces D: 353mp
-scari circulatie personal intre nivelele anexelor: 87mp
-coridoare anexe parter si etaj: 280mp
PLACAJE PERETI
72. A00007 Placaj executat la pereti cu placi din MP 450
faianta lipita cu adeziv (H=2.10m)
-grupuri sanitare+vestiare:450mp
73. A000153 Covor la pereti din materiale MP 90
electroizolante, cu fete lise
(H=2.50m)
-cam. Redresori:90mp
74. A00015 Lambriu la pereti din material MP 38

electroizolant si vata minerala 50
mm (H=2.50m)
-cam sectionori:38mp
CABINA LIFT EXTERIOR

75. LE1 Panouri de fatade din aluminiu MP 37.5
compozit de 4mm grosime, vopsite
la furnizor, culoare RAL 9006-
argintiu anodizat , inclusiv sistemul
de prindere

FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
76. LE2 Panouri de fatada tip kingspan, cu MP 37.5
fixare standard, cu fete din tabla de
orel zincat de 0.5mm si miez din
poliuretan ignifugat de 50 mm
9002- alb-gri, avand u=0.41w/mp.k
77. LE3 Panouri de acoperis de forma MP 5.2

trapezoidala tip kingspan, cu fixare
standard, cu fete din tabla de orel
zincat de 0.5mm si miez din
poliuretan ignifugat de 50 mm
9002- alb-gri, avand u=0.41w/mp.k
78. LE4 Hidroizolatie din membrana MP 11.5

79. LE5 Termoziolatie din polistiren extrudat MP 6.5

de 5 cm grosime
80. LE6 Jgheaburi din tabla de otel zincat de ML 10

0.6mm cu sectiune 7.5cmx4cm
81. LE7 Burlane din tabla de otel zincat de ML 8.4

0.6mm
82. LE8 Copertina metalica din profile de KG 70

otel zincate
83. LE9 Invelitoare din tabla cutata zincata MP 1.3

FAZA : PTh
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
84. LE10 Ferestre din profile de aluminiu cu MP 7.8
rupere de punte termica tip
“schuco-fw sg”, culoare ral 9006-
argintiu anodizat, cu geam clar
stratificat (duplex), 15mm grosime,
cu folii pvb ( polivinilbutiral) pentru
protective antivandalism, avand
coeficientul de transmisie termica
u=5.0w/mp.k, coeficientul de
transmisie luminoasa t=87%, factor
solar g=0.74, indice de atenuare
acustica pentru zgomot de trafic
r=33db
85. LE11 Sorturi din aluminiu compozit de ML 10
4mm grosime, vopsite la furnizor,
culoare RAL 9006- argintiu anodizat
, inclusiv sistemul de prindere,
accesorii, 26cm latime
86. LE12 Confectii metalice lift exterior KG 300
(profile laminate U- sustinere
invelitoare,rigla montaj tamplarie
etc.)
87. LE13 Placarea soclului cu placi de granit MP 2.7
de 2cm de culoare neagra
88. LE14 Grila aluminiu, RAL 9006, 75x38cm MP 0.3
89. LE15 Cordon bitum etansare soclu ML 10
Ing. CRINA MARIS VERIFICATOR DE AMANUNT
Tarh. NICULAE NITU arh. ADRIAN NICOLAESCU
Ing. GHEORGHE STEFANOV

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Lacul Grivita LEGENDA
Bazin CIRCULATII CAROSABILE
PARCARI
A CABINA POARTA
A
ACCESE CAROSABILE - TERMINAL
MULTIMODAL
ACCESE CAROSABILE - DEPOU
ACCESE PIETONALE - DEPOU
ACCESE PIETONALE - TERMINAL

MULTIMODAL
V ACCESE PIETONALE - STATIA
STRAULESTI
.25 85.30 ACCES PIETONAL - TEREN SPORT
86 3
.2
86 CIRCULATII PIETONALE
.08 U
86
.25 CONSTRUCTII EXISTENTE
86.16 86 23
.
86 GAZON
.32
86 PMA
B 88.61
89.90 PRIZA VENTILATIE B
88.59
89.88 CAMINE
88.44 CM3
89.73 T APE
18 88.51 88.93 19 20 21 22 23 24 25 87.11 87.18 Hi HIDRANTI EXTERIORI
12 17 88.20 88.91 89.79 89.82 88.38 26
88. 88.59 88.84 89.38 89.83 89.79
89.29 LIMITA TERMINAL MULTIMODAL
89.85 87
27
88. 6
88.44 88.76 Z 89.70
O .17 LIMITA DEPOUL STRAULESTI
88.98 89.88 89.70 87
2 89.35 .02
88. 89.73 LIMITA STATIA STRAULESTI
11 89.20
88. 87 LIMITA IMPREJMUIRE INCINTA METROREX
88.91
88.76
89.96 .25
87.59
26
88. 1
1
88.
F
87.84
16 27
87.99
C 2 88. C
87.84
88.07
87.99
2 89.70
88.
S
88.29 87.93
15
89.16
88.99
88.01
89.14
88.33 88.37
88.22
89.07
Dotari Autogara
89.09
89.26
89.24
14 6 TR.X15 CM
Parcare 18 locuri
0.85% 89.14
88.99
88.38 89.85
89.62 89.62
89.62
0.85%
7 TR.X15 CM
D 89.65 89.70
D
89.65
R
2.50
88.95
89.63
88.58
88.43
TEREN DE SPORT 89.26

89.63
Sala Asteptare
88.53
88.38
SITUATIE EXISTENTA
Sala Asteptare
89.33
89.18
89.18
89.21
89.36
89.70
89.70 89.70
89.30
89.70
5.00 6.00 1.00 COORDONARE
88.98
89.85
89.13
89.38
89.70
Y .63
89.70 89.70 90
89
89.36 89. .88 .61 arh. VLAD ANDREESCU
90 .46 C
Curte de lumina
88.58
88.59
P 8
88.58
88.43
E s PLAN E
88.43
89. 6 90 e
13
89.75
89.
71
A cc GENERAL ing. GHEORGHE STEFANOV
89.65 89.68 89.68 89.65 80 O ing. VASILE GANEA
89.47
89.64
89.62
89.85
88.59
88.50
90.55
89. 89.
79 78
89. STRUCTURI
89.54 63
89.52
0.32%
ing. DUMITRU LITRA
0.32%
89.70 89.70 89.37
89.70
89.70 90.
90. 55 ing. LUCIAN IONESCU
40
90.
56
89.63
89 44 6
89 9.4
8
F F
.
9
4
.2
89.65 89.70 89.65
.4
89.47 AUTOMATIZARE TRAFIC
89
9
88.68
.2
88.63
88.48
89.32
88.48
89.37
89
89.55 REVIZIA
3.50
89.62 89.62
X 89.42 Dotari Autogara REV. DATA DOCUMENTUL CARE A GENERAT REVIZIA DESENAT VERIFICAT
89.35 Accees
89.27 Depou
PMA 89.85 01
88.85
88.70 02
88.74
88.59
88.74
88.59
03
88.61
04
12
05
88.79
89.26
88.69
89.45
88.54
88.69
88.54
89.37 89.55
88.78 89.10 89.25
89.22
88.63
G 88.71
88.56 89.15
NUME, PRENUME G
88.68 89.00 EXPERT TEHNIC DE CALITATE
89.36
89.33
89.18
B
6.00
88.65 88.53
88.74 88.89 Parcare 64 locuri 89.08 8 89.90 89.90
VERIFICATOR ATESTAT A4 B2
11 10 9 89.65 89.70
89.33
89.18
89.15 89.74 89.74

88.51
89.00 BENEFICIAR: S.C. METROREX S.A.

89.25 W 89.26 A TITLUL DTP: NR.DTP: 4.06.027.140.FIT4
89.10 92.24
88.59
1
88.44
89.82 91.88 FAZA : PTh

88.59
89.35 7 3
88.44
89.26 89.51 6 5 4 91.24

90.80
89.79 89.85 89.85
2 CONSTRUCTII INTERIOARE SI COMPARTIMENTARI. VOLUM: I
89.30 VOL.I - ARHITECTURA. FINISAJE SPATII TEHNICE. DEPARTAMENT: ARHITECTURA
COD DOCUMENT: 4.06.027.140.FIT4 -Vol. I - A01
DESENAT arh. VLAD ANDREESCU 1:500
H PROIECTAT arh. VLAD ANDREESCU H
VERIFICAT arh. ADRIAN NICOLAESCU DATA:
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 arh. ADRIAN NICOLAESCU Oct. 2011
21 22 23
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 3A3 420x891=0.374m2
MAGISTRALA 4. RACORD 2. DEPOUL STRAULESTI. CONSTRUCTII INTERIOARE SI COMPARTIMENTARI.
VOLUMUL II. STRUCTURA
FAZA : PTH.
PENTRU CONSTRUCTII INTERIOARE- LA DEPOUL STRAULESTI
PREŢUL PS-02a. BETON ARMAT ÎN SCARI SI PLACI

- procurare şi transport la şantier al armăturilor (30 kg/mc OB37, 90 kg/mc PC52)
- fasonare oţel beton, inclusiv agrafe şi capre (30 kg/mc OB37, 90 kg/mc PC52)
- procurarea şi turnarea betonului C 30/37 (1,1 mc/mc)
- transportul betonului la şantier şi în şantier la locul de punere în operă (2,75 t/mc)
operă (2,75 t/mc)
(2,0 mp/mc)
PREŢUL PS-03a. BETON ARMAT ÎN: PEREŢII CANALELOR DE REVIZIE, PERETII

BAZINELOR STATIEI DE POMPARE, AI REZERVORULUI, AI CUVEI DE LIFT,
PERETII INTERIORI LA SPATIILE TEHNICE, STALPI LA ACOPERIREA ACCESULUI
SI A SCARILOR DE LA CURTILE DE LUMINA
4.06.027.140.FIT 4 –vol.II.-DP –STR ST12\Straulesti depou\ctii Octombrie, 2011 Pag. 1/4
interioare\parti scrise
FAZA : PTH.

- procurarea şi turnarea betonului C 30/37 în pereţi (2,75 t/mc)
pe verticală (în subteran) (2,75 t/mc)
PREŢUL PS-04a. BETON ARMAT ÎN CENTURILE SI SAMBURII DE BETON AI

PERETILOR DE CARAMIDA
Se măsoară la metru cub (m3) de beton armat.
- fasonare oţel beton, inclusiv agrafe (45 kg/mc OB37; 90 kg/mc PC52)
- procurarea şi turnarea betonului C 30/37 în stâlpi (2,75 t/mc)
PREŢUL PS-05. COFRAJE PENTRU TURNAREA BETOANELOR

PREŢUL PS-13. PREGATIREA SUPRAFETEI BETONULUI EXISTENT IN VEDEREA

ADERARII CU BETONUL NOU
Se măsoară la metru patrat (m2) de suprafata de beton pregatita.
FAZA : PTH.
-buciardarea suprafetei betonului existent.(1mp/mp)
-indepartarea molozului prin suflare cu aer comprimat(0.05mc/mp).
-indepartarea molozului prin spalare cu jet de apa sub presiune(0.05mc/mp).
-aplicarea pe suprafata respectiva a unui strat de lapte de ciment(10kg/mp)
PRETUL PS-14. AUTOINCARCATOR FRONTAL PENTRU TRANSPORTUL

MATERIALELOR IN SUBTERAN
Se măsoară la lună (30 zile).
- transport de la bază la şantier şi retur (la inceputul lucrarii si sfarsitul lucrarii), inclusiv
avizele legale
PREŢUL PS-19. CONFECTIE METALICA PENTRU CAPACE DE VIZITARE LA

CANALUL DE VENTILATIE DIN ZONA DE CANALE DE REVIZIE
In pret se includ :
legale (t/t)
PREŢUL PS-20. COFRAJE PIERDUTE DIN TABLA CUTATA PENTRU TURNAREA

BETOANELOR IN CURTILE DE LUMINA
- procurarea materialelor necesare confecţionării cofrajelor din tabla cutata 1,25 mm
grosime cu h cuta =35 mm (13,33 kg/mp)
- montarea cofrajelor (mp/mp)
- transportul cofrajelor cu auto la şantier de la bază (0,025 to/mp)

FAZA : PTH.
PREŢUL PS-21. BETON SLAB ARMAT PENTRU RAMPE LA CANALELE DE REVIZIE,

BETON DE COMPLETARE PENTRU AJUNGERE LA COTA SUB DRUMURILE
INTERIOARE
Se măsoară la metru cub (m3) de cofraj.
- procurare şi transport la şantier al armăturilor – plasa sudata tip Buzau ø6/20x20 cm
pentru evitarea fisurilor din contractie (10 kg/mc OB37)
- fasonare oţel beton, inclusiv agrafe (10 kg/mc OB37)
- procurarea şi turnarea betonului C 16/20 în rampe, betoane de completare (2,35 t/mc)
ING.ANNE MARIA BLAGA VERIFICATOR DE AMANUNT
dr. ing. IULIAN BADARCEA

VOL. II: STRUCTURĂ.
FAZA :P.Th.

CATEGORIA DE LUCRARI: STRUCTURĂ LA CONSTRUCTIILE INTERIOARE
DE LA DEPOUL STRAULESTI
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
1 PS-02a Beton armat in scari si placi mc 1728
2 PS-03a Beton armat în: pereţii canalelor de mc 1217
revizie, peretii bazinelor statiei de
pompare, ai rezervorului, ai cuvei de lift,
peretii interiori la spatiile tehnice, stalpi
la acoperirea accesului si a scarilor de la
curtile de lumina
3 PS-04a Beton armat în centurile si samburii de mc 88

beton ai peretilor de caramida
4 PS-05 Cofraje pentru turnarea betoanelor mp 19624

5 PS-13 Pregatirea suprafetei betonului existent mp 2935
in vederea aderarii cu betonul nou
5 PS-14 Autoincarcator frontal pentru transportul luni 24
materialelor in subteran
7 PS-19 Confectie metalica pentru capace de to 21
vizitare la canalul de ventilatie din zona
de canale de revizie
8 PS-20 Cofraje pierdute din tabla cutata pentru mp 442
turnarea betoanelor in curtile de lumina
9 PS-21 Beton slab armat pentru rampe la mc 1864
canalele de revizie, beton de completare
pentru ajungere la cota sub drumurile
interioare
ÎNTOCMIT VERIFICAT
ING. ANNE MARIA BLAGA VERIFICATOR DE AMANUNT
4.06.027.140.FIT4-vol. II-LL-ctii_int St. 12\D\Depou_Straulesti\ctii_int\parti_scr Octombrie, 2011 Pag. 1/1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
A C
PROIECT
PLAN ETAJ
LIMITA
A A
SCARA 1:200
A
LINIE PARCARE
1030
B B
LINIE PARCARE
B
LINIE PARCARE
2895
950
C C
LINIE PARCARE
C
LINIE PARCARE
950
D 1365 D
LINIE PARCARE
D
240
240
GR. B.A.
25x50 cm
BASA COLECTARE
RIGOLE B
550
LINIE SPALARE
B 277,5 162,5 175 165
6655
340
25
20 25
E
E E
310
302,5 97,5 305 150

LINIE CANALE REVIZIE
20
1010
305
302,5 377,5 150

8205

310
20
F
F MATERIALE: F
310
15 LINIE CANALE REVIZIE Beton armat: C30/37 - XC3(RO) - Cl.0.20 - Dmax 32 mm - D 2.4 -
S3/S4 - IIA - S32.5N in planseu superior, stalpi.
Otel beton OB37, PC52.
1010
305
Laminate OL37 2k.

70 330 50
30
310
G 15
G G
255
CUVA STRUNG
LINIE STRUNG BANDAJE BANDAJE
15
70 RMN
310
20
1225
BASA COLECTARE
35 RIGOLE
300
302,5 377,5 150

NOTA:
LINIE VINCIURI
557,8 Prezentul plan se va consulta impreuna cu planul:
25 25
110 4.06.023.140.STR4 - vol. I - R03
25
275
30
H H
130
20
H
30
210 25 220 25 210
25 50
GR. B.A. 30x50 cm
COORDONARE
750
155
180 CENTURA B.A. 70 27,5
GR. B.A. 25x40 cm 15x35 cm ARH. VLAD ANDREESCU
25
25
25
25
25
25
130
45
25
40
45
PLAN GENERAL
30
30
30
40
I
25
240
140
140
25
235 25
15
807580
25 ARH. VLAD ANDREESCU
205
80
252,5
80 220
245 205 195 275 275 275 275 275 275 275 275 275 275 275 275 275 275 275 275 275 90 40
30
70 25
40
J
305
J
300
300
25 250 25 245 25
70125 605
230 25 230 25
175 80
355
700
75 245 STRUCTURI
175 100 150 100

205
205
20 20
25
25
25
25
25
215
725
ING. MANUEL MANDREA-MURARU

20
20
20
20
20
50 50 50
505050
25 275
20
20
20
730
32
25
315 100
40
40 40 215 230 275 275 220 200 225 230 275 122,5
130 25 170
80 200
80 200
225 20
370
25 255 255 30
205
ING. LUCIAN IONESCU
25 207,5 300 275 217,5 285 205 205 210 140 235 360 120 205 30 510 25 250 700 25 145 25 25
70130 70 220
J
25
25
200
205
275
330
265 272,3
240
1085 AUTOMATIZARE TRAFIC
400
587,3
400
REVIZIA
K PRIZA DE VENTILATIE GENERALA K
SE VA CITI IMPREUNA CU PLANUL:
4.06.037.000.STR4 - VOL 1 - R01,R02 01
8045
02
640
03
04
A 8345
C 05
NUME, PRENUME
ING. NICOLAE ALEMAN A 4.3
L L
TITLUL DTP: NR.DTP: 4.06.027.140.FIT4
FAZA : P.Th.
VOLUM:
740 625 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 577,3 150 472,7 COD DOCUMENT: 4.06.027.140.FIT4 - vol.II - R02
16942,3 DESENAT 1:200
PROIECTAT ING. LUCIA DOINA ARHIRE
1200 VERIFICAT DATA: INTERIOARE
OCT. 2011
M M
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 28' 29
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 3A2 594x1260=0.748m 2
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.
DESCRIERE PRETURI
4.06.028.140.STR4–vol.I-DP –122 A17/Depoul Straulesti. Acces Octombrie, 2011 1/8

auto /Parti scrise
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.
A001 Fundaţie din beton C8/10 (B150) Se masoara la m3
Descriere :
- fundaţie din beton de ciment, trotuare, borduri.
- transportul materialelor cu lopata (max. 3 m. oriz. sau 2 m. vert.) materiale cu aderenţă la
lopătare 50%.
- transportul rutier al betonului cu autobetoniera de 5,5 mc. la şantier, la distanţa de 15 km.
A002 Montare borduri prefabricate de beton cu muchie tesita Se masoara la ml

de dimensiuni 20 x 25 cm. pe fundaţie de beton de 30 x
20 cm.
Descriere :
- montare borduri cu muchie tesita pentru trotuare de dimensiuni 20 x 25 cm. pe fundaţie din
beton C8/10 de dimensiuni 30 x 20 cm.
-descărcarea bordurilor din auto prin purtat direct cu transport până la 10 m. şi aşezare în
stive.
- transportul rutier al bordurilor cu autobasculanta la distanţa de 15 km.
- transportul bordurilor cu roaba pe pneuri încărcare prin aşezare, descărcare prin aşezare,
materiale grupa 1-3, la distanţa de 30 m. pentru 50% din cantitatea totală de borduri.
- transportul betonului cu roaba pe pneuri, încărcare prin aruncare, descărcare prin
răsturnare, materiale grupa 1-3, la distanţa de 30 m. pentru 75% din cantitate
-preparare beton de ciment C8/10 în instalaţii centralizate.
-preparare manuală mortar M100T pentru rostuire.
-transportul rutier al betonului cu autobetoniera de 5,5 mc. la distanţa de 15 km.
A003 Îmbrăcăminte din beton asfaltic BA8 în grosime de 3 cm. Se masoara la

100 m2
Descriere :
- amorsarea suprafeţei stratului de bază în vederea aplicării stratului de binder de criblură,
cu bitum tăiat
auto /Parti scrise
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.
- executarea imbrăcăminti Imbrăcăminte de beton asfaltic cu agregate mărunte, executată la
cald în grosime de 3 mm. cu aşternere manuală 30%.
grosime de 3 mm. cu aşternere mecanizată 70%.
A.N.G.
- prepararea nisipului bitumat şi a dressingului gras (nisip 0,3 mm. şi 4% bitum), în instalaţii
A.N.G.
- inchiderea suprafeţei cu dressing gras la straturile direct sub circulaţie
- transportul rutier al materialelor cu autospeciale la şantier, la distanţa de 15 km.
Îmbrăcăminte din beton asfaltic BA16m în grosime de 4 cm. Se masoara la

AD004
100m2
Descriere :
grosime de 4 mm. cu aşternere manuală (10%).
grosime de 4 mm. cu aşternere mecanizată (90%).
A.N.G.
- inchiderea suprafeţei cu dressing gras la straturile direct sub circulaţie.
- transportul rutier al materialelor cu autospeciale la şantier, la distanţa de 15 km
A005 Strat de binder de criblură BAD25m în grosime de 6 cm. Se masoara la

100m2
Descriere :
- strat de legătură, binder de criblură, executat la cald, cu aşternere manuală = 20%
- strat de legătură, binder de criblură, executat la cald, cu aşternere mecanică = 80%
- prepararea binderului de criblură, executat la cald cu bitum, în instalaţii ANG.
auto /Parti scrise
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.
- transport rutier binder şi cutback cu autospeciale la şantier, la distanţa de 15 km.
A006 Strat de anrobate AB2 în grosime de 10 cm. Se masoara la

100m2
Descriere :
- curăţirea mecanică a suprafeţei în vederea aplicării stratului de bază din mixturi asf. cu
peria mecanică.
- strat de bază din mixturi asfaltice executate la cald cu aşternere manuală (20%).
- strat de bază din mixturi asfaltice executate la cald cu aşternere mecanică (80%).
- prepararea mixturii asfaltice pentru stratul de bază executat la cald în instalaţii de tip
A.N.G.
- transportul rutier al mixturii asfaltice la şantier la distanţa de 15 km.
A007 Zona de protectie a rigolei din beton C30/37 Se masoara la m3
Descriere :
- zona de protectie a rigolei.
- cofrarea zona de protectie a rigolei.
-transportul materialelor cu lopata (max. 3 m. oriz. sau 2 m. vert.) materiale cu aderenţă la
lopătare 50%.
-transportul rutier al betonului cu autobetoniera de 5,5 mc. la şantier, la distanţa de 15 km.
A008 Rigola de drenare si accesorii Se masoara la ml
Descriere :
-procurarea: sapei de egalizare, rigolelor de drenare prefabricata cu muchie din otel
integrate(diametru nominal 10,0 cm , lăţime constructivă 13,5 cm, inălţime constructivă
17,5 cm), placilor de capat din beton cu polimeti adecvata pentru capetele rigolei plate si
placilor de capat adecvate pentru capetele rigolei plate pentru inaltime constructive 17.5
cm, cu o garniture pentru racordul de teava orizontal DN 100 si restul accesoriilor necesare
conform producatorului.
- prepararea sapei de egalizare
auto /Parti scrise
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.
- turnarea sapei de egalizare

- montarea rigolelor si a acesoriilor;
- transport manual pe orizontala ;
- transport auto
A009 Gratar din fonta model nervurat longitudinal Se masoara la ml
Descriere :
-procurarea: Gratar din fonta model nervurat longitudinal si a accesoriilor necesare conform
producatorului.
-montarea gratarului si a acesoriilor;
- Transport manual pe orizontala ;
- Transport auto.
A010 Tencuiela exterioara impermeabila RAL 1013 la pereti si Se masoara la m2

tavane, executate manual pe suprafete de beton, in
grosime medie de 2cm. cu nuturi verticale din 4 in 4 m,
inclusiv schele pe capre.
Descriere :
- pregatirea suprafetelor ce urmeaza a se tencui conform caietelor de sarcini;
- procurarea materialelor necesare tencuielii conform caietelor de sarcini;
- executarea tencuielii si a nuturilor verticale pe suprafetele indicate in planuri, conform
prescriptiilor tehnice si a caietelor de sarcini;
-desfacerea schelelor sau a podinelor;
- Transport auto.

auto /Parti scrise
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.
A011 Rectificari betoane la tavan Se masoara la m2
Descriere :
- rectificarea manuala sau mecanica a suprafetelor de beton ;
- tencuieli partiale executate manual ;
- preparare mortar M100T ;
- transport mortar manual pe verticala ;
- transport mortar manual pe orizontala ;
- transport mortar auto.
A012 Vopsitorii lavabile exterioare RAL 1013 la tavane pe beton Se masoara la m2
Descriere :
- procurarea materialelor conform caietelor de sarcini si prescriptiilor tehnice specifice
materialelor utilizate;
-amorsarea suprafetelor ce urmeaza a fi vopsite;
- vopsirea cu vopsea lavabila de exterior de calitatea si culoarea stabilita in caietul de sarcini
si proiectul tehnic;
- transport auto.
Plinte din placi de granit anticat de culoare crem montate

in sistem umed cu mortar
Descriere :
- pregatirea suprafetelor ce urmeaza a fi placate cu granit, verificarea calitatii stratului
- procurarea materialelor necesare executiei lucrarii, conform cerintelor caietului de sarcini
si a proiectului tehnic;
- pregatirea mortarului de fixare a placilor de granit;
- executarea placajului de granit pe suprafetele indicate in proiect, conform detalii si caiete
de sarcini;
- umplerea cu chit special a rosturilor conform specificatii;
auto /Parti scrise
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.

- verificari ale calitatii materialelor si a executiei lucrarilor de palcaj;
- transport auto.
Capace la parapeti din placi de granit anticat de culoare

2
A014 crem cu picurator pe ambele parti montate in sistem umed Se masoara la m
cu mortar
Descriere :
de sarcini;
- umplerea cu chit special a rosturilorconform specificatii;
- transport auto.
Placaje verticale la parapeti din placi de granit anticat de 2

A015 Se masoara la m
culoare crem montate in sistem umed cu mortar
Descriere :
de sarcini;
- umplerea cu chit special a rosturilorconform specificatii;
auto /Parti scrise
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.

- transport auto
Rulou plin de inchidere din aluminiu RAL 9003 de

dimensiuni 5.95x6 m cu actionare electrica si manuala, Se masoara la
A016
motoreductor,accesorii si dispozitiv de protectie impotriva bucata
caderii
Descriere :
- procurarea materialelor necesare executiei lucrarii (rulou din aluminiu, motoreductor si
accesorii), conform cerintelor caietului de sarcini, a proiectului ethnic si producatorului;
- montarea ruloului si sistemelor de actionare;
- verificari ale calitatii materialelor si a executiei lucrarilor;
- transport auto.
teh. Ana Mirica VERIFICATOR DE AMANUNT
Ing. Luminita Enescu Arh. Adrian Nicolaescu

auto /Parti scrise
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.
LISTA DE CANTITATI DE LUCRARI NR.3R538

CATEGORIA DE LUCRARI:
ACCES AUTO
Nr. LUCRARI U.M. CANTITATEA

crt.
Simbol Denumire
0 1 2 3 4
1 A001 Fundaţie din beton C8/10 (B150) m3 30
2 A002 Montare borduri prefabricate de ml 165

beton cu muchie tesita de
dimensiuni 20 x 25 cm. pe fundaţie
de beton de 30 x 20 cm.
3 A003 Îmbrăcăminte din beton asfaltic BA8 100 m2 0.7

în grosime de 3 cm.
4 A004 Îmbrăcăminte din beton asfaltic 100 m2 4
BA16m în grosime de 4 cm.
5 A005 Strat de binder de criblură BAD25m 100 m2 4
în grosime de 6 cm.
6 A006 Strat de anrobate AB2 în grosime de 100 m2 1.8
10 cm.
7 A007 Zona de protectie a rigolei din m3 1.5
beton C30/37
8 A008 Rigola de drenare si accesorii ml 17
4.06.028.140.STR4 –vol.I- A17/Depoul Straulesti. Acces auto /Parti scrise Octombrie, 2011 1/2
LL3R538 –122
DEPOUL STRAULESTI.
ACCES AUTO.
FAZA : P.Th.
9 A009 Gratar din fonta model nervurat ml 17

longitudinal
10 A010 Tencuiela exterioarea impermeabila m2 750
RAL 1013 la pereti si tavane,
executate manual pe suprafete de
beton, in grosime medie de 2cm. cu
nuturi verticale din 4 in 4 m,
inclusive schele pe capre.
11 A011 Rectificari betoane la tavane m2 135
12 A012 Vopsitorii lavabile exterioare RAL m2 270

1013 la tavane pe beton
13 A013 Plinte din placi de granit anticat de m2 163
culoare crem montate in sistem
umed cu mortar
14 A014 Capace la parapeti din placi de m2 45
granit anticat de culoare crem cu
picurator pe ambele parti montate
in sistem umed cu mortar
15 A015 Placaje verticale la parapeti din m2 125
placi de granit anticat de culoare
crem montate in sistem umed cu
mortar
16 A016 Rulou de inchidere din aluminiu RAL bucata 1
9003 de dimensiuni 5.95x6 m cu
actionare electrica si manuala,
motoreductor,accesorii si dispozitiv
de protectie impotriva caderii
Teh. Ana MIRICA VERIFICATOR DE AMANUNT
Ing. Luminita ENESCU Arh. ADRIAN NICOLAESCU
4.06.028.140.STR4 –vol.I- A17/Depoul Straulesti. Acces auto /Parti scrise Octombrie, 2011 2/2
LL3R538 –122
MAGISTRALA 4. RACORD 2. DEPOUL STRAULESTI. ACCES AUTO.
FAZA :PTH.
PENTRU STRUCTURĂ LA DEPOUL STRAULESTI.
ACCES AUTO
PREŢUL PSA-01. BETON EGALIZARE ÎN FUNDAŢII (sub radierul accesului auto)

- procurare beton simplu C 8/10 (Bc 10) (1,1 mc/mc)
- turnare şi nivelare la cotă a betonului simplu C 8/10 (Bc 10) în grosime de 15 cm la
nivelul săpăturii pentru execuţia radierului staţiei (1,0 mc/mc)
- transport la şantier cu autoagitatorul (2,4 to/mc)
- transportul local (în subteran) al betonului la locul de punere în operă (2,4 to/mc)
- conservarea axelor trasate pentru montarea la poziţie a armăturii şi cofrajului
PREŢUL PSA-02. BETON ARMAT ÎN RADIER (pentru executia radierului

accesului auto)
- procurarea şi turnarea betonului C 30/37 în radier şi planşee turnate pe pamant (1,1
mc/mc)
operă (1,1 mc/mc)
(2,0 mp/mc)
4.06.028.140.STR4-vol. II - DP St.33/D/depoul Straulesti/Acc_auto/ Octombrie, 2011 Pagina 1/4
FAZA :PTH.
PREŢUL PSA-03. BETON ARMAT ÎN PEREŢII CASETĂ

PREŢUL PSA-04. COFRAJE PENTRU TURNAREA STRUCTURII

PREŢUL PSA-05. ROSTURI DE LUCRU ORIZONTALE

- pregătirea suprefeţei rosturilor de lucru în vederea betonării şi montării benzii hidrofile
dublu expandabile în prezenţa apei:
FAZA :PTH.

 curăţire cu peria de sârmă a armăturilor, în special a celor care se sudează
PREŢUL PSA-06. ROSTURI DE LUCRU VERTICALE

- pregătirea suprafeţei rosturilor de lucru în vederea betonării şi montării benzii hidrofile
dublu expandabile în prezenţa apei prin:
- procurarea cofrajelor pentru rosturi de lucru verticale
- transportul, confecţionarea, montarea şi şpraiţuirea cofrajelor pentru rosturile verticale
- curăţirea şi depozitarea în şantier a susţinerilor recuperate parţial la decofrare
PREŢUL PSA-07. ETANŞAREA ROSTURILOR DE LUCRU

Se măsoară la metru liniar (m) de rost de lucru.
- procurarea, transportul, încărcarea-descărcarea benzii hidrofile dublu expandabile în
prezenţa apei (m/m)
- montarea benzii pe conturul rostului şi fixarea ei de armături (m/m)
- “sudarea” benzii hidrofile izolatoare prin petrecere la capătul ei pentru asigurarea
etanşării (0,1m sudură/m)
- umplerea în final a rostului cu spumă poliuretanică
- procurarea materialului de umplere finală a rostului
PREŢUL PSA-08. BETON ARMAT ÎN PLANSEUL SUPERIOR (turnat pe cofraj)

FAZA :PTH.

operă (1,1 mc/mc)
(2,0 mp/mc)
ing. Ionut Vulpe dr.ing. Iulian Bădârcea
FAZA :PTH.

CATEGORIA DE LUCRARI: STRUCTURĂ
LA DEPOUL STRAULESTI. ACCES AUTO
Nr. LUCRARI
U.M. CANTITATEA
crt.
Simbol Denumire
0 1 2 3 4
1 PSA-01 Beton de egalizare în fundaţii mc 80
2 PSA-02 Beton armat în radier mc 450
3 PSA-03 Beton armat în pereţii casetă mc 415
4 PSA-04 Cofraje pentru turnarea structurii mp 710
5 PSA-05 Rosturi de lucru orizontale mp 100
6 PSA-06 Rosturi de lucru verticale mp 90
7 PSA-07 Etanşarea rosturilor de lucru m 300
8 PSA-08 Beton armat în planseul superior. mc 165
ing. Ionut Vulpe dr.ing. Iulian Bădârcea
4.06.028.140.STR4-vol. II-LL1 St. 33/Depou_Straulesti/vol II_Exc_Str Octombrie 2011 Pag. 1/1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
A A
B B
C C
D D
COORDONARE
E E
Arh. Gheorghe Beznila
Arh. Vlad Andreescu
PLAN GENERAL Ing. Ionut Mitroi
Arh. Vlad Andreescu
STRUCTURI
F F
AUTOMATIZARE TRAFIC
REVIZIA
REV. EDITIA DATA DOCUMENTUL CARE A GENERAT REVIZIA DESENAT VERIFICAT
01
02
03
04
G VERIFICARE ATESTATA / EXPERTIZA TEHNICA G

VERIFICATOR / ATESTAT CERINTA REFERAT/EXPERTIZA
ATESTAT EXPERT NUME, PRENUME SEMNATURA
DE CALITATE NR. / DATA:
VERIFICATOR ING. NICOLAE ALEMAN A4.3
VERIFICATOR

FAZA : P.Th.
VOLUM: II
H COD DOCUMENT: 4.06.028.140.STR4 - vol.II- R01 H
NUME SI PRENUME SEMNATURA SCARA: TITLUL PLANULUI:
DESENAT dr. ing. Iulian Badarcea
PROIECTAT dr. ing. Iulian Badarcea
1:100 DEPOUL STRAULESTI
DATA:
VERIFICAT
SEF DEPARTAMENT
Octombrie ACCES AUTO. PLAN
2011
S.C. METROUL S.A. - DIRECTIA PROIECTARE - CERCETARE

Prezentul document este proprietatea intelectuala a S.C. METROUL S.A. Reproducerea sau difuzarea prezentului document este interzisa daca nu exista acordul scris al S.C. METROUL S.A.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 3 21 A3 420x1039=0.48m2
MAG. 4. RACORD 2. DEPOU STRAULESTI.
SEMNALISTICA
FAZA : P.Th.
DESCRIERE DE PRETURI
ARHITECTURA
4.06.039.140.STR4-DP - 122 Ar.14/D/SEMNALISTICA_MAG.4/PARTI Octombrie 2011 1/11

SCRISE/DESCRIERE PRETURI.doc
S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.
DESCRIERE PRETURI – ARHITECTURA
P1 – Module luminoase din stiplex inscriptionate pe doua fete cu

autocolant –
1800 x300cm Se masoara la BUC

Cuprinde :
- Tiparirea pe folie autocolanta – 2 buc. 1800x300mm– manopera si material
- Stiplex
- 4 tuburi fluorescente de minim 36W, inclusiv aparataj de aprindere si cleme de
racordare ;
- Montaj folie autocolanta
- Asamblare module si montaj la frontonul acoperirii de acces, in partea mediana a
acestuia
- Rama de aluminiu 5,00ml/buc ;
- Profil din PVC de culoare alba pt. mascarea firelor electrice. (lungime de 1000mm)
- Suruburi, materiale marunte de montaj
- Transport auto
- Ore utilaj
- Ore schela
P2 – Module luminoase din stiplex inscriptionate pe o fata cu autocolant –
1800 x300cm Se masoara la BUC

Cuprinde :
- Stiplex
racordare ;
- Asamblare module si montaj la frontonul acoperirii de acces, in partea mediana a
acestuia
- Profil din PVC de culoare alba pt. mascarea firelor electrice. (lungime de 1000mm)
S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.

- Transport auto
- Ore utilaj
- Ore schela
P3 – Panou de informare montat la punctele de intersectie, pe picioare;

dispune de structura metalica de sustinere, dimensiuni total
2000x1200x80mm.
Se masoara la BUC
- Structura proprie de sustinere cu 2 picioare din INOX cu diametrul de 60mm

- 7ml structura orizontala din aluminiu ;
- Rama de aluminiu ;
- Inchidere pe spate cu panouri-sandwich din tabla de aluminiu (tip Etalbond) ;
- Faţa vizibilă din panouri din sticla acrilică şi rama inox, cu sistem de siguranta
(incuiere) ;
- Confectii metalice pentru sustinere si ancorare ;
- corpuri de iluminat cu 4 tuburi fluorescente de minim 36W, 230V-50Hz, inclusiv
aparatajul de aprindere si cleme de racordare, montate in cutie de protectie din
aluminiu la partea superoara a modulului, pe toata lungimea modulului. Lungime
conform proiect.
- materiale tiparite pe folie autocolanta: harta, codificarea acceselor, facilitati,
informatii; suprafata totala tiparita conform proiectului;
- Montaj materiale autocolante;
- Montare panou pe pardoseala;
- Transport auto ;
- Transport prin purtare directa pe orizontala – 100m si pe verticala – 10m ;
- Ore utilaj.
- Ore schela.
P4 – Module luminoase din stiplex inscriptionate pe 2 fete cu autocolant

– informatii de dirijare in interiorul vestibulului
700 x300mm Se masoara la BUC
Cuprinde :
- Stiplex cca 1mp
S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.

racordare ;
- Rama de aluminiu 4,00ml/buc
- doua profile de agatare din aluminiu – teava rotunda cu diametru de 30mm, cu
lungime variabila (intre cca 20cm si cca 200cm, pentru a obtine o inaltime libera sub
modulul luminos de minim 2,40m)
- Asamblare module si montaj la tavan (sau pe perete/stalp, in cazuri speciale)
- Transport auto
- Ore utilaj
- Ore schela
P5 – Module luminoase din stiplex inscriptionate pe doua fete cu

autocolant - « M »la accese
650x650mm Se masoara la BUC

Cuprinde :
- Tiparirea pe folie autocolanta 650x650mm – 2 buc.– manopera si material
- Stiplex
racordare;
- Montaj folie autocolanta ;
- Asamblare module si montaj pe acoperirea de acces
- Piese metalice de prindere
- teava de inox D=80mm, L=0,60ml/buc
- Transport auto
- Ore utilaj
- Ore schela

– informatii de dirijare si localizare in interiorul depoului
1500 x 300cm Se masoara la BUC
Cuprinde :
S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.
- Tiparirea pe folie autocolanta – 2 buc. 1500x300mm– manopera si material ;

- Stiplex cca 1mp ;
racordare ;
- Asamblare module si montaj la tavan
- Transport auto ;
- Ore utilaj
- Ore schela
P7 – Module luminoase din stiplex inscriptionate pe o singura fata cu

autocolant – informatii de dirijare si localizare in interiorul depoului
1500 x 300cm Se masoara la BUC
Cuprinde :
- Tiparirea pe folie autocolanta – 1 buc. 1500x300mm– manopera si material ;
- Stiplex cca 0.5mp ;
racordare ;
- Asamblare module si montaj la tavan
- Transport auto ;
- Ore utilaj
- Ore schela

S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.
P8 – Inscriptionari autocolante – pictograme - aplicate pe usi – intezis

persoanelor neautorizate
270 x 370mm Se masoara la BUC
Cuprinde :
- Tiparirea pe folie autocolanta – 1 buc – manopera si material
- Transport auto
- Ore schela
P9 – Inscriptionari autocolante – pictograme - aplicate pe usi – toalete,

vestiare , dusuri etc.
Cuprinde :
- Transport auto
- Ore schela
P10 – Inscriptionari autocolante – pictograme - aplicate pe usi – toalete

vestiare, dusuri
Cuprinde :
- Transport auto
- Ore schela
P11 – Inscriptionari autocolante – pictograme - aplicate pe usi – toalete

vestiare, dusuri

S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.
Cuprinde :
- Transport auto
- Ore schela
P12 – Inscriptionari autocolante – pictograme - aplicate pe usi

Cuprinde :
- Transport auto
- Ore schela
P13 – Inscriptionari autocolante – pictograme - aplicate pe usi – iesire in

caz de urgenta.
Cuprinde :
- Transport auto
- Ore schela

– informatii grupuri sanitare
Cuprinde :
- Stiplex cca 0.6mp
racordare ;
S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.

- Transport auto
- Ore utilaj
- Ore schela

Cuprinde :
- Stiplex cca 0.6mp
racordare ;
- Transport auto
- Ore utilaj
- Ore schela

Cuprinde :
- Stiplex cca 1.5mp
racordare ;

S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.

- Transport auto
- Ore utilaj
- Ore schela
P17 – Placute aplicate din PVC expandat inscriptionate pe o singura fata –

atentie la tren
270 x 190mm Se masoara la
BUC
Cuprinde :
- PVC expandat grosime 4mm
- Asamblare module si montaj la stalp sau perete
- Transport auto
- Ore utilaj
- Ore schela
P18 – Semne de circulatie conventionale

Se masoara la BUC
Cuprinde :
- Procurarea semnelor de circulatie
- Transport auto
- Ore schela
P19 – Inscriptionari autocolante aplicate la lifturi, pe frontonul cabinei,

deasupra usii liftului
Cuprinde :
S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.

- Transport auto
- Ore schela
YC01 – Procurare firma luminoasa cu litere din tabla de INOX –luminate-

H litera= 100cm Se masoara la BUC (litera)
Cuprinde :
- Confectionare litera din tabla de inox de 3mm – 1 buc. - manopera si material
- tabla de inox 3mm
- Sudura specifica pentru inox
- Iluminare litere prin intermediul tuburilor cu led pe intradosul acestora. Iluminatul se
doreste sa fie uniform pe intrega suprafata literei.
- Asamblare module si montaj la perete
- Transport auto
- Ore utilaj
- Ore schela
YC02 – Procurare firma luminoasa cu litere din tabla de INOX –luminate-

H litera= 70cm Se masoara la BUC (litera)
Cuprinde :
- Confectionare litera din tabla de inox de 3mm – 1 buc. - manopera si material
- tabla de inox 3mm
- Sudura specifica pentru inox
- Iluminare litere prin intermediul tuburilor cu led pe intradosul acestora. Iluminatul se
doreste sa fie uniform pe intrega suprafata literei.
- Asamblare module si montaj la perete
- Transport auto
- Ore utilaj
- Ore schela

S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.
NOTA:
Toate preturile vor include de asemeni:
- procurarea oricaror alte materiale necesare executiei lucrarii, conform cerintelor
caietului de sarcini si a proiectului tehnic;
- verificarea suprafetei suport existente din punct de vedere al compozitiei
materialului, starii lui, planeitatii;
- verificari ale calitatii materialelor si a executiei lucrarilor la finalizare.
URB. MIHAITA ROTARU ARH. ADRIAN NICOLAESCU

S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.
LISTA CU CANTITATI DE LUCRARI - Nr.3R509

CATEGORIA DE LUCRARI:
DEPOU STRAULESTI
PARTEA A : Depou Straulesi
LUCRARI
U.M. CANTITATEA
Simbol Denumire
1 2 3 4
P1 Module suspendate luminoase din buc. 4
stiplex inscriptionate pe doua fete cu
autocolant - 1800x300mm
P2 Module aplicate luminoase din stiplex buc. 10
inscriptionate pe o singura fata cu
P3 Panou de informare montat la nivel buc. 8
parter in zonele de intersectie , pe
picioare dimensiuni 2000x1200
autocolant – 700 x 300mm
P5 Module luminoase din stiplex buc. 2
inscriptionate pe doua fete cu
autocolant - « M » la accese
650 x 650mm
P8 Inscriptionari autocolante – buc. 20
pictograme - aplicate pe usile de
acces 330 x 440mm
pictograme – toalete, vestiare, dusuri
4.06.039.140.STR4 - 122 Ar.14/D/SEMNALISTICA-PARTI SCRISE/LL.doc Octombrie 2011 1/4
S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.
etc. – aplicate la usi sau pe suprafete

vitrate, dimensiuni : 270 x 370mm
P12 Inscriptionari autocolante –destinatia buc. 150
spatiului. – aplicate la usi sau pe
suprafete vitrate, dimensiuni : 250 x
250mm
P13 Inscriptionari autocolante –iesire in buc. 25
caz de urgenta. – aplicate la usi,
dimensiuni : 200 x 500mm
autocolant – 370 x 270mm – grupuri
sanitare sau vestiare
sanitare si vestiar
sanitare, dusuri, dormitoare
P17 Placute din PVC inscriptionate cu buc. 25
autocolant aplicate pe stalpi -
atentie la tren – dimensiuni 190 x 270
P18 Semne de circulatie buc. 15
P19 Inscriptionari autocolante aplicate la 4
lifturi, pe frontonul cabinei, deasupra
usii liftului -600 x 250mm
S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.
PARTEA B : Terminal Multimodal
LUCRARI
U.M. CANTITATEA
Simbol Denumire
1 2 3 4
P3 Panou de informare montat la nivel buc. 12
parter in zonele de intersectie , pe
picioare dimensiuni 2000x1200
autocolant – 700 x 300mm
P13 Inscriptionari autocolante –iesire in buc. 46
caz de urgenta. – aplicate la usi,
dimensiuni : 200 x 500mm
sanitare
P18 Semne de circulatie buc. 26
P19 Inscriptionari autocolante aplicate la 16
lifturi, pe frontonul cabinei, deasupra
S.C. METROUL S.A.
SEMNALISTICA
FAZA : P.Th.
usii liftului -600 x 250mm

YC01 buc. 30
Procurare firma luminoasa cu litere
din tabla de INOX –luminate-
rezistente la exterior minim 5 ani pe
fatada , inclusiv sistemele de fixare,
accesorii. H litera=100cm
YC02 buc. 12
Procurare firma luminoasa cu litere
din tabla de INOX –luminate-
rezistente la exterior minim 5 ani pe
fatada , inclusiv sistemele de fixare,
accesorii. H litera=70cm
URB. MIHAITA ROTARU ARH. ADRIAN NICOLAESCU
S.C. METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.
DESCRIERI DE PRETURI
INSTALATII ELECTRICE
4.06.039.140.STR4 –DP-E Instalatii9:\D\depou Straulesti\DP_semn_depou_straulesti Octombrie 2011 Pagina nr.1/10
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.
COD DENUMIRE DESCRIERE DE PRETURI U.M.

EI03.1 Cabluri electrice de energie 0.6/1(1.2)kV inclusiv m
accesorii – montaj pe suporti/cleme izolante

cablurilor 0.6/1(1.2)kV, materialelor si accesoriilor. Operatiile cuprinse in descrierea de
preturi se vor efectua conform Caietelor de sarcini din documentatie.
Operatii generale - inainte de montarea cablurilor

procurarea cablurilor electrice 0.6/1(1.2)kV conform listelor cu cantitati de lucrari;
procurare suporti izolanti sau cleme izolante pentru cabluri de JT;
procurare alte materiale si accesorii necesare pentru montaj: dibluri de fixare de
plastic sau metalice, suruburi de fixare, mansoane, capete terminale, elemente de
conexiuni pentru diverse sectiuni de cabluri, etc;
transportul de la furnizor la locul de depozitare si/sau la santier al cablurilor,
cablurilor, materialelor si accesoriilor;
verificarea vizuala a cablurilor, a materialelor si a accesoriilor inainte de montajul
acestora.
Montare cabluri de energie 0.6/1(1.2)kV montate pe suporti/cleme izolante

 trasarea – marcarea traseelor de cabluri;
 fixarea diblurilor din material plastic sau metalice;
 montarea suruburilor si a consolelor de sustinere;
 pregatirea tamburilor, derularea si intinderea cablurilor;
 verificarea inainte de montaj a continuitatii cablurilor si a rezistentei de izolatie;
 pozarea cablurilor, fixarea pe suporti sau cleme izolante, tragerea prin tuburi sau
tevi de protectie;
 montarea mansoanelor, cutiilor, dozelor si capetelor terminale, a altor dispozitive
pentru conexiune, realizarea conexiunilor;
 etansarea trecerilor de cabluri prin tevi de protectie;
 verificarea si incercarea dupa montaj a cablurilor, inclusiv energia electrica
necesara:
verificarea continuitatii cablurilor;
incercarea izolatiei cablului cu tensiune marita si verificarea rezistentei
de izolatie si de legare la pamant a armaturilor si ecranelor cablurilor;
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.
 racordarea cablurilor la ambele capete (consumatori, tablouri electrice,

cutii/doze de conexiuni), etichetarea cablurilor;
 alte operatii si materiale care concura la finalizarea lucrarilor de montaj al
cablurilor 0.6/1(1.2)kV.
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.

EI03.3 Cabluri electrice de energie 0.6/1(1.2)kV si conductoare m
450/750V inclusiv accesorii – montaj in tub sau teava de
protectie

cablurilor 0.6/1(1.2)kV, materialelor si accesoriilor. Operatiile cuprinse in descrierea de
Operatii generale - inainte de montarea cablurilor/conductoarelor

procurarea cablurilor electrice 0.6/1(1.2)kV sau conductoarelor 450/750V conform
listelor cu cantitati de lucrari;
procurare materiale si accesorii necesare pentru montaj (mansoane, capete
terminale, elemente de conexiuni pentru diverse sectiuni de cabluri, etc);
transportul de la furnizor la locul de depozitare si/sau la santier al cablurilor,
cablurilor, materialelor si accesoriilor;
acestora.
Montare cabluri de energie 0.6/1(1.2)kV sau conductoarelor 450/750V montate in
tub sau teava de protectie
 pregatirea tamburilor, derularea si intinderea cablurilor sau conductoarelor;
 verificarea inainte de montaj a continuitatii cablurilor si conductoarelor si a
rezistentei de izolatie;
 tragerea prin tuburi sau tevi montate anterior aparent sau ingropat in elemente
de constructie;
 montarea mansoanelor, cutiilor, dozelor si capetelor terminale, a altor dispozitive
pentru conexiune, realizarea conexiunilor;
 verificarea si incercarea dupa montaj a cablurilor si conductoarelor, inclusiv
energia electrica necesara:
verificarea continuitatii cablurilor si conductoarelor;
incercarea izolatiei cablului cu tensiune marita si verificarea rezistentei
de izolatie si de legare la pamant a armaturilor si ecranelor cablurilor;
 racordarea cablurilor si conductoarelor la ambele capete (consumatori, tablouri
electrice, cutii/doze de conexiuni), etichetarea cablurilor;
cablurilor 0.6/1(1.2)kV si conductoarelor 450/750V.
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.

EI05.1 Tuburi sau tevi de protectie izolante fara halogeni in m
compozitie inclusiv accesorii de montaj si imbinare
Descrierea de pret cuprinde: procurarea, transportul, montarea tuburilor/tevilor de

protectie izolante, materialelor si accesoriilor. Operatiile cuprinse in descrierea de preturi
se vor efectua conform Caietelor de sarcini din documentatie.
Operatii generale - inainte de montarea tuburilor sau tevilor de protectie

procurarea tuburilor/tevilor de protectie conform listelor cu cantitati de lucrari;
procurare materiale si accesorii necesare pentru montaj: dibluri de fixare de plastic
sau metalice, suruburi de fixare, coturi, teuri, etc;
transportul de la furnizor la locul de depozitare si/sau la santier al tuburilor/tevilor,
tuburilor/tevilor, materialelor si accesoriilor;
acestora.
Montare tuburi/tevi de protectie izolante

 trasarea – marcarea traseelor pentru tuburi/tevi de protectie izolante
 verificarea inainte de montaj a integritatii tuburilor/tevilor de protectie;
 montarea suruburilor si a elementelor de sustinere;
 pozarea tuburilor/tevilor de protectie, inclusiv accesorii
 etansarea trecerilor de tuburi/tevi de protectie prin pereti si plansee;
 verificarea dupa montaj a integritatii traseului;
 alte operatii si materiale care concura la finalizarea lucrarilor de montaj pentru
tuburi/tevi de protectie izolante.
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.

EI05.2 Tevi metalice de protectie inclusiv accesorii de montaj m
si imbinare
Descrierea de pret cuprinde: procurarea, transportul, montarea tevilor metalice de

protectie, materialelor si accesoriilor. Operatiile cuprinse in descrierea de preturi se vor
efectua conform Caietelor de sarcini din documentatie.
Operatii generale - inainte de montarea tevilor metalice de protectie

procurarea tevilor metalice de protectie conform listelor cu cantitati de lucrari;
procurare materiale si accesorii necesare pentru montaj: dibluri de fixare de plastic
sau metalice, suruburi de fixare, coturi, teuri, etc;
transportul de la furnizor la locul de depozitare si/sau la santier al tevilor,
tevilor, materialelor si accesoriilor;
acestora.
Montare tevi metalice de protectie

 trasarea – marcarea traseelor pentru tevi metalice de protectie;
 verificarea inainte de montaj a integritatii tevilor metalice de protectie;
 montarea suruburilor si a elementelor de sustinere;
 pozarea tevilor metalice de protectie, inclusiv accesorii
 etansarea trecerilor de tuburi/tevi de protectie prin pereti si plansee;
 verificarea dupa montaj a integritatii traseului;
 alte operatii si materiale care concura la finalizarea lucrarilor de montaj pentru
tevi metalice de protectie izolante.
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.

EI08.1 Corpuri de iluminat inclusiv accesorii buc

corpurilor de iluminat si accesoriilor aferente acestora. Operatiile cuprinse in descrierea de
Operatii generale - inainte de montarea corpurilor de iluminat

 procurarea corpurilor de iluminat conform listelor cu cantitati de lucrari si
caietelor de sarcini (inclusiv surse);
 procurarea materialelor si accesoriilor pentru corpurile de iluminat (sisteme de
prindere pentru montaj suspendat, dibluri metalice sau din material plastic,
suruburi, doze de derivatie etc.)
 transportul de la furnizor la locul de depozitare si/sau la santier al corpurilor de
iluminat, materialelor si accesoriilor;
 transportul de la locul de depozitare/incinta santierului la locul de montaj al
corpurilor de iluminat, materialelor si accesoriilor;
 verificarea vizuala a corpurilor de iluminat, a materialelor si a accesoriilor inainte
de montajul acestora.
Montare corpurilor de iluminat

 pregatirea pentru montaj a corpurilor de iluminat;
 trasarea – marcarea locurilor de amplasare;
 crearea golurilor, fixarea diblurilor din material plastic sau metalice;
 montarea elementelor de fixare ale corpurilor de iluminat (suporti, tiranti si alte
constructii metalice);
 punerea pe pozitie, montarea provizorie, verificarea pozitiei de montaj si fixarea
definitiva a corpului de iluminat;
 remontarea elementelor care s-a demontat in vederea transportului;
 realizarea conexiunilor interioare si racordarea cablurilor de energie si de
protectie prin legare la pamant;
 verificarea legaturilor si a conexiunilor;
 verificarea si incercarea dupa montaj a corpurilor de iluminat, inclusiv energia
electrica necesara;
corpurilor de iluminat.
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.

EI09.1 Aparataj electric terminal inclusiv accesorii – montaj buc
aparent

aparatajului electric terminal si accesoriilor aferente acestora. Operatiile cuprinse in
descrierea de preturi se vor efectua conform Caietelor de sarcini din documentatie.
Operatii generale - inainte de montarea aparatajului electric terminal

 procurarea aparatajului electric conform listelor cu cantitati de lucrari si
 procurarea materialelor si accesoriilor aparataj electric terminal (dibluri din
material plastic, suruburi, doze de derivatie pentru montaj aparent etc.)
 transportul de la furnizor la locul de depozitare si/sau la santier al a aparatajului,
 transportul de la locul de depozitare/incinta santierului la locul de montaj al
aparatajului, materialelor si accesoriilor;
 verificarea vizuala a aparatajului, a materialelor si a accesoriilor inainte de
montajul acestora.
Montare aparataj terminal
 pregatirea pentru montaj a aparatajului;
 trasarea – marcarea locurilor de amplasare;
 crearea golurilor in elemente de constructie, fixarea diblurilor din material
plastic;
 punerea pe pozitie, montarea provizorie, verificarea pozitiei de montaj si fixarea
definitiva a aparatajului terminal;
 realizarea conexiunilor interioare si racordarea cablurilor de energie si de
protectie prin legare la pamant;
 verificarea legaturilor si a conexiunilor;
 verificarea si incercarea dupa montaj a aparatajului, inclusiv energia electrica
necesara;
aparatajului terminal.
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.

EI13.1 Prefabricate si constructii metalice (suporti, montanti, kg
console, bratari, rame exterioare pentru plase de
protectie, plasa de sarma, jgheaburi pentru cabluri)

prefabricatelor si constructiilor metalice. Operatiile cuprinse in descrierea de preturi se
vor efectua conform Caietelor de sarcini din documentatie.
Operatii generale - inainte de executia lucrarilor de montaj a prefabricatelor si

constructiilor metalice
 executia prefabricatelor si constructiilor metalice;

 procurarea prefabricatelor si constructiilor metalice, a materialelor si accesoriilor;
 transportul de la furnizor la locul de depozitare si/sau la santier;
 transportul de la locul de depozitare/incinta santierului la locul de amplasare;
 verificarea vizuala a prefabricatelor si constructiilor metalice, a materialelor si
accesoriilor.
Montarea prefabricatelor si constructiilor metalice
 verificarea pieselor ce se monteaza;

 dezambalarea confectiei, in functie de necesitatile montajului;
 efectuarea unor rectificari necesare imbinarii;
 masurarea si trasarea locului de fixare;
 stemuirea in zid sau gaurirea constructiilor metalice;
 ridicarea si montarea provizorie a confectiilor metalice prin suruburi sau sudura,
respectiv montarea in zid;
 verificarea pozitiei, centrarea si alinierea confectiei metalice si fixarea definitiva
(inclusiv incastrarea in zid prin cimentare);
 curatirea si ajustarea locurilor sudurilor (in cazul imbinarii prin sudura);
 grunduirea si vopsirea constructiilor metalice (in doua straturi);
 verificarea prinderilor;
prefabricatelor si constructiilor metalice.
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.

EI21.1 Spargeri in elemente de constructii mc
Descrierea de pret cuprinde:
- asigurarea sursei de energie electrica sau aer comprimat pentru alimentarea

utilajului utilizat la spargeri in elemente de constructii
- trasarea si marcarea golurilor;
- executarea golului pentru instalatii electrice necesar;
- eliberarea amplasamentului de deseurile rezultate care vor fi transportate in locuri
corespunzatoare de depozitare.
- alte operatii si materiale care concura la finalizarea lucrarii.
ÎNTOCMIT VERIFICAT
ing. Odiseea Popa VERIFICATOR DE AMANUNT
ing. Liviu POPA
4.06.039.140.STR4 –DP-E Instalatii9:\D\depou Straulesti\DP_semn_depou_straulesti Octombrie 2011 Pagina

nr.10/10
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.
FORMULAR F3
Obiectivul: Magistrala 4. Racord 2.

Obiectul: 140 - Depoul Straulesti
Categoria de lucrari:054 - Instalatii electrice
Capitol cheltuieli D.G.: 4.1. Instalatii
LISTA CU CANTITĂŢI DE LUCRĂRI COD:3R 616

INSTALATII ELECTRICE PENTRU SEMNALISTICA
CAPITOL DE LUCRARI SAU SUBCAPITOL
Nr. (NORMA COMASATA)
U.M. CANTITATEA
crt. DENUMIRE
Simbol Denumire
0 1 2 3 4
Partea A: Depoul Straulesti
1. EI03.1 Cabluri electrice de energie 0.6/1(1.2)kV m 720
inclusiv accesorii – montaj pe
suporti/cleme izolante
- N2XH-J 3x1.5mmp clasa de flexibilitate: 1 sau 2
- N2XCH 3x2,5mmp, armat clasa de flexibilitate:
1 sau 2
4. EI03.3 Cabluri electrice de energie 0.6/1(1.2)kV si m 720
conductoare 450/750V inclusiv accesorii –
montaj in tub sau teava de protectie
- H07V-U 1.5mmp
1 sau 2
4.06.039.140.STR4– LL-E Instalatii 9:\D\depou Straulesti\LL_semn_depou_straulesti octombrie 2011 Pagina 1/3
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.

U.M. CANTITATEA
crt. DENUMIRE
Simbol Denumire
0 1 2 3 4
7. EI05.1 Tuburi sau tevi de protectie izolante fara m 350
halogeni in compozitie inclusiv accesorii de
montaj si imbinare
- D=20mm, rezistenta mecanica medie
8. EI05.2 Tevi metalice de protectie inclusiv m 130
accesorii de montaj si imbinare
- 1’’, Ol-Zn
9. EI13.1 Prefabricate si constructii metalice kg 850
(suporti, montanti, console, bratari, rame
exterioare pentru plase de protectie, plasa
de sarma, jgheaburi pentru cabluri)
10. EI21.1 Spargeri in elemente de constructii mc 0,2
- beton armat

- pereti de compartimentare
Partea B: Terminal multimodal Straulesti
1 sau 2
- H07V-U 1.5mmp
METROUL S.A.
SEMNALISTICA.
FAZA: P.Th.

U.M. CANTITATEA
crt. DENUMIRE
Simbol Denumire
0 1 2 3 4
1 sau 2
18. EI05.1 Tuburi sau tevi de protectie izolante fara m 350
halogeni in compozitie inclusiv accesorii de
montaj si imbinare
- D=20mm, rezistenta mecanica medie
19. EI05.2 Tevi metalice de protectie inclusiv m 280
accesorii de montaj si imbinare
- 1’’, Ol-Zn
20. EI08.1 Corpuri de iluminat inclusiv accesorii buc 76
- Lant flexibil de surse LED, lungime = 2m, IP66,
montaj aparent
21. EI09.1 Aparataj electric terminal inclusiv accesorii buc 5
– montaj aparent
- Intrerupator etans 230V/10A
22. EI13.1 Prefabricate si constructii metalice kg 1250
(suporti, montanti, console, bratari, rame
exterioare pentru plase de protectie, plasa
de sarma, jgheaburi pentru cabluri)
- beton armat

- pereti de compartimentare
ÎNTOCMIT VERIFICAT
ing. Odiseea Popa VERIFICATOR DE AMANUNT
ing. Liviu POPA
METROUL S.A.

Constructii PDF

Încărcat de

Informații document

Titlu original

Drepturi de autor

Formate disponibile

Partajați acest document

Partajați sau inserați document

Opțiuni de partajare

Vi se pare util acest document?

Este necorespunzător acest conținut?

Drepturi de autor:

Formate disponibile

Constructii PDF

Încărcat de

Drepturi de autor:

Formate disponibile

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

BENEFICIAR: S.C. METROREX S.A.

TITLUL DTP: NR.DTP: 4.06.001.000.STR4

DESCRIERE DE PRET ( NORME DESCRIPTIVE )

ND 1 - SONDAJE DE IDENTIFICARE A RETELELOR SUBTERANE EXISTENTE

ND 2 - SUSTINERI ALE RETELELOR INTALNITE IN SAPATURA

Exclusiv desfacere si refacere drumuri.

Pereţii tranşeei sunt verticali şi laţimea funcţie de dimensiunile lucrării.

Preţurile unitare cuprind toate elementele obligatorii si anume :

4.01.016.140.STR4.-Vol.I-ND1 RE 20/D/2011-DEPOUL STRAULESTI/Piese scrise/4.01.016.140.STR4.- OCT.2011 Pag.2/3

ND 4 - TERASAMENTE IN GROPI POLIGONALE

Exclusiv desfacere si refacere drumuri.

4.01.016.140.STR4.-Vol.I-ND1 RE 20/D/2011-DEPOUL STRAULESTI/Piese scrise/4.01.016.140.STR4.- OCT.2011 Pag.3/3

DESCRIERE DE PRET ( NORME DESCRIPTIVE )

NDA.1- CONDUCTE DIN POLIETILENA DE INALTA DENSITATE (PEID)

- procurarea la amplasament, manevrarea, sudarea si instalarea in tranşee deschise

- Preţurile cuprind procurarea si montarea la amplasament (conform specificaţiilor

NDA.3- CAMINE VANE

Execuţia căminelor de vane din beton armat cuprinde:

NDA.4 - HIDRANT SUBTERAN SAU SUPRATERAN

Procurarea la amplasament si instalarea unui ansamblu de hidrant cuprinzând :

4.01.016.140.STR4-Vol.I- ND2 Re 20/D/2011-DEPOUL STRAULESTI/piese scrise/4.01.016.140.STR4- OCT.2011 Pag.2/2

LISTA DE CANTITATI 3R625

4.01.016.140.STR4-Vol. I- LL Re 20/D/2011-DEPOUL STRAULESTI/4.01.016.140.STR4-Vol. I- LL.doc OCT.2011 Pag.1/2

Compensator de montaj autoblocant,

Compensator de montaj autoblocant,

4.01.016.140.STR4-Vol. I- LL Re 20/D/2011-DEPOUL STRAULESTI/4.01.016.140.STR4-Vol. I- LL.doc OCT.2011 Pag.2/2

Arh. Andreescu Vlad

Ing. Ionescu Lucian

VERIFICATOR ATESTAT NUME, PRENUME SEMNATURA NR. / DATA:

DESCRIERE DE PRET ( NORME DESCRIPTIVE )

RACORDURI GURI DE SCURGERE CANAL TUBURI PVC- U, SN8/SDR34, Dn

ND 1 - SONDAJE DE IDENTIFICARE RETELELOR SUBTERANE EXISTENTE

ND 2 - SUSTINERI ALE RETELELOR INTALNITE IN SAPATURA

Exclusiv desfacere si refacere drumuri.

Peretii transeei sunt verticali (conform profilului longitudinal) pe o latime functie de

Preturile unitare cuprind toate elementele obligatorii si anume :

4.01.016.140.STR4-Vol.II-DP PG. 26/D/RE.2011/proiecte/depoul Straulest/.norme descriptive .doc. 10.2011 Pagina nr. 2 / 6

in straturi de 0,20 m cu granulatia 1-10 mm cu maiul de mana sau mecanic la 95%

ND 4 - TERASAMENTE IN GROPI POLIGONALE

Exclusiv desfacere si refacere drumuri.

- 5.1.- Dn 200mm, PVC- U, SN8/SDR34;

Preturile unitare cuprind:

Executate conform STAS 2448-82, din beton cuprind:

4.01.016.140.STR4-Vol.II-DP PG. 26/D/RE.2011/proiecte/depoul Straulest/.norme descriptive .doc. 10.2011 Pagina nr. 4 / 6

- fundatie din beton simplu C8/10, STAS 2448-82(procurare material la amplasament,

ND 7 - SISTEME DE PREEPURARE (TRAPA DE NAMOL SI SEPARATOR DE

Înainte de vărsarea în lac, se va monta un ansamblu de echipamente cu rolul de a decanta si

Acest ansamblu va fi alcătuit dintr-un decantor (trapă de nămol) şi un separator de grăsimi

Separatoarele de hidrocarburi cu coalescenţă (clasa 1 < 5mg/l elemente reziduale), sunt

Pentru facilitarea accesului utilajelor speciale pentru curătare şi întreţinere, echipamentul

Calitatea apelor tratate de separator este garantată a fi conform „Normativului privind

Echipamentul de separare este dotat cu alarmă optică şi acustică, al carui tablou va fi

4.01.016.140.STR4-Vol.II-DP PG. 26/D/RE.2011/proiecte/depoul Straulest/.norme descriptive .doc. 10.2011 Pagina nr. 5 / 6

4.01.016.140.STR4-Vol.II-DP PG. 26/D/RE.2011/proiecte/depoul Straulest/.norme descriptive .doc. 10.2011 Pagina nr. 6 / 6

LISTA DE CANTITATI NR. 3R634

4.01.016.140.STR4/1-Vol.II- LL1 Pl.gen. 26/D/RE.2011/proiecte/depoul Straulest/.LL1 canal.pluviala .doc. oct.,2011 Pag.1/2

7. ND.7 Sisteme de prepurare

4.01.016.140.STR4/1-Vol.II- LL1 Pl.gen. 26/D/RE.2011/proiecte/depoul Straulest/.LL1 canal.pluviala .doc. oct.,2011 Pag.2/2

LISTA DE CANTITATI NR. 3R635

4.01.016.140.STR4/1-Vol.II- LL2 Pl.gen. 26/D/RE.2011/proiecte/depoul Straulest/.LL2-cond.refulare.doc. oct.,2011 Pag.1/1

U UMPLUTURA a b Np NISIP PRAFOS

A ARGILA a b Nf NISIP FIN
