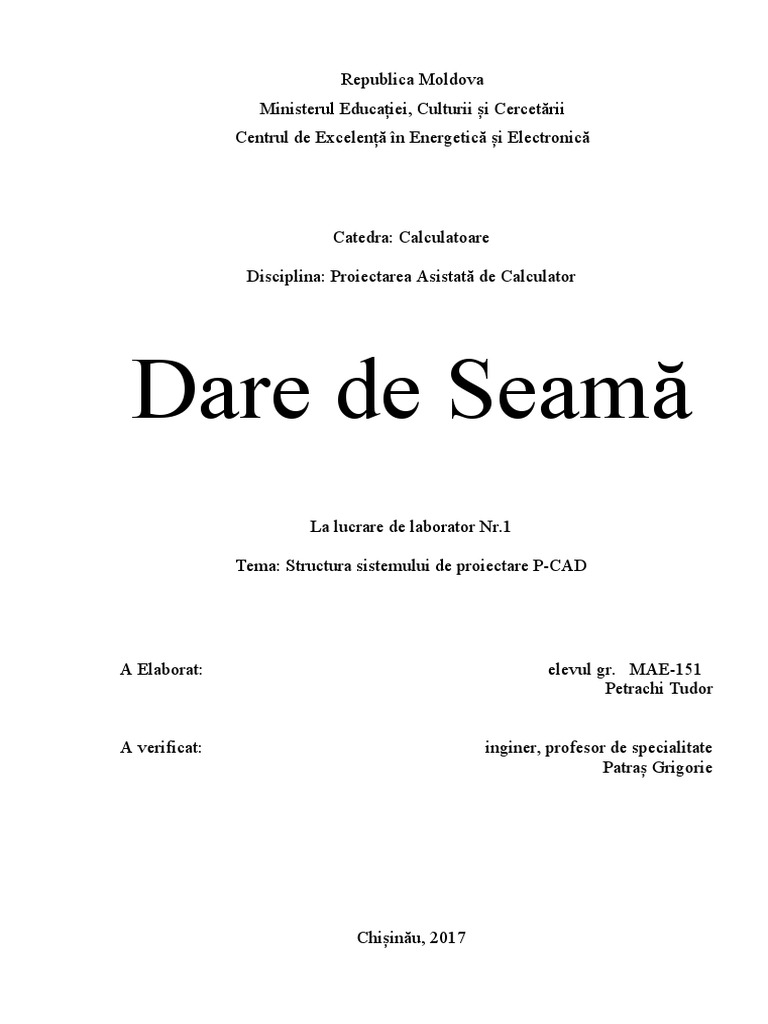

Republica Moldova

Ministerul Educației, Culturii și Cercetării

Centrul de Excelență în Energetică și Electronică

Catedra: Calculatoare

Disciplina: Proiectarea Asistată de Calculator

Dare de Seamă
La lucrare de laborator Nr.1

Tema: Structura sistemului de proiectare P-CAD

A Elaborat: elevul gr. MAE-151

Petrachi Tudor

A verificat: inginer, profesor de specialitate

Patraș Grigorie

Chișinău, 2017
 Scopul lucrării: A face cunoștință cu programele sistemului P-CAD și
posibilitățile lor

Sistemul P-CAD este destinat proiectării plachetelor imprimate cu o față, dublă

față și chiar mai multe straturi. În componența P-CAD intra mai multe
componente:
1. Schematic
2. PCB
3. Library Executive
4. Autorouters
și alte programe ajutătoare
P-CAD Schematic - redactorul grafic pentru elaborarea schemelor electrice
principiale
P-CAD PCB- redactor grafic pentru elaborarea plachetei imprimate. Aceste
redactoare au o fereastră de lucru analogica sistemului WINDOWS și comenzile
utilizate mai frecvent au pictograme în bara cu instrumente. Deasemenea au
biblioteci de elemente care pot fi vizualizate in trei moduri:
1. Normal - standart SUA
2. De Morgan - simbolurile functiilor logice
3. IEEE - standartul Rusesc.
Redactorul P-CAD PCB poate fi rulat autonom si permite modelelor
constructiv topologice pe câmpul comutațional si trasarea manuală sau automată a
cablajului imprimat. Dacă P-CAD PCB este chemat din redactorul P-CAD
Schematic automat se crează lista conexiunilor si pe placheta imprimată se
plasează carcasele componentelor și sunt afișate liniile legăturilor electrice.
Pentru inscriptii rusesti se folosește șriftul True Type.
Quick Route - trasarea plachetelor relativ simple
PRO Route - trasarea cablajului pe plachete multistrat (pina la 32 de straturi).
Shope-Based Autorouter - trecerea cablujului multistrat in diferite sisteme de
coordonate.
Document ToolBox - permite adaugarea pe desenele sechemelor și plachetelor
diferitor tabele, diagrame, liste a elementelor și altele.
SPECCTRA - program de amplasare a componentelor automată si trasarea
automată a cablajului.
Library Executive - program de lucru cu biblioteci. În biblioteci se pastrează atât
informația grafica despre componente cât și cea textuală. Aceasta programa are
încorporată două module:
1. Symbol Editor - crearea simbolului componentului.
2. Pattern Editor- crearea modelelor topologice ale componentelor. Sistemul de
coordonate : 1mil = 0,001 diuim = 0,0254mm 1mm-40mil.
Formatul foii pote fi: A0 - A4

Trecerea la axele de coordonate se face cu comanda

Edit/Select - cu ajutorul tastei J cimpul X apoi Tab cimpul Y si tastam Enter.
Options/Configure/Units-trecera de la un sistem la altul.
Options/Grids Grid Spacing -pasul retelei de coordonate.
Opions/Curent Line/LineWidth – grosimea liniei.
View/Extend - la ecran se arata toate elemetele desenului.
View/All - arată tot cu chenar.
View/Zoomln Zoumout - mărire sau micșorare. Rotirea componentelor selectate
se face cu tasta R. Întoarcerea componentelor in oglindă se face cu tasta F. În P-
CAD sunt deja bibliotecile elementelor ca exemplul
PCBMAIN LIB - elemente discrete si circuite integrate cu pini pivoți.
PCBSMT.LIB - elemente discrete și circuite integrate cu pini planari.
PCBCON LIB- conectori. șa.
Concluzie:La acceastp lucrare de laborator am facut cunoștință cu sistemului
P-Cad și cu funcțiile sale.
