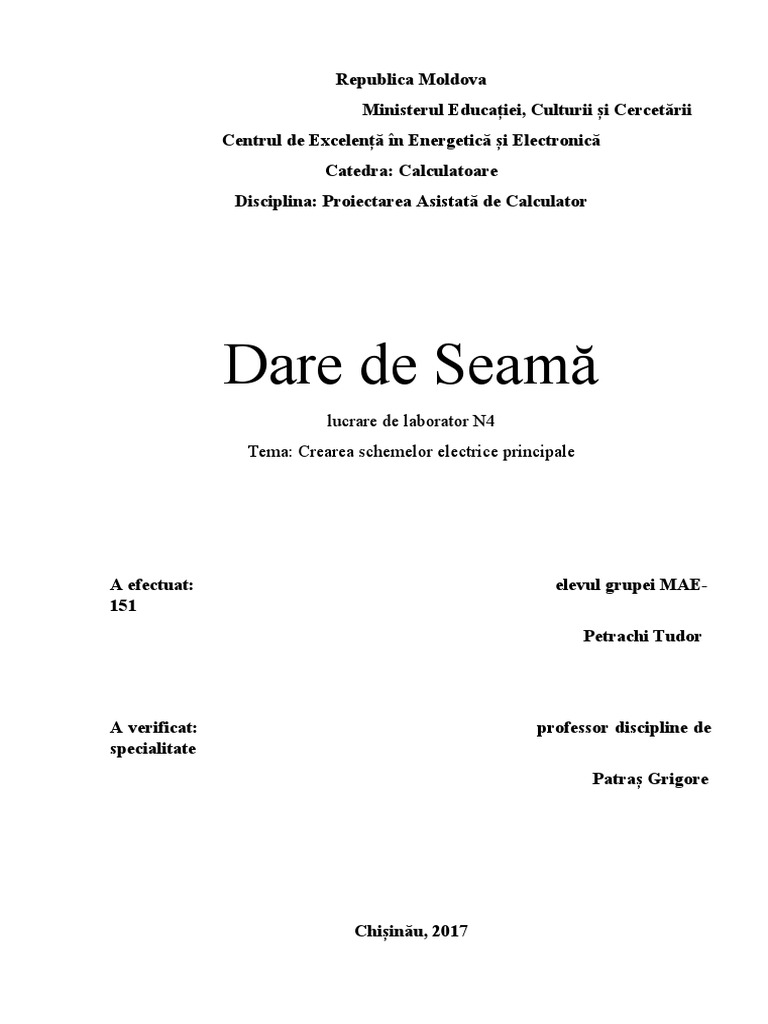

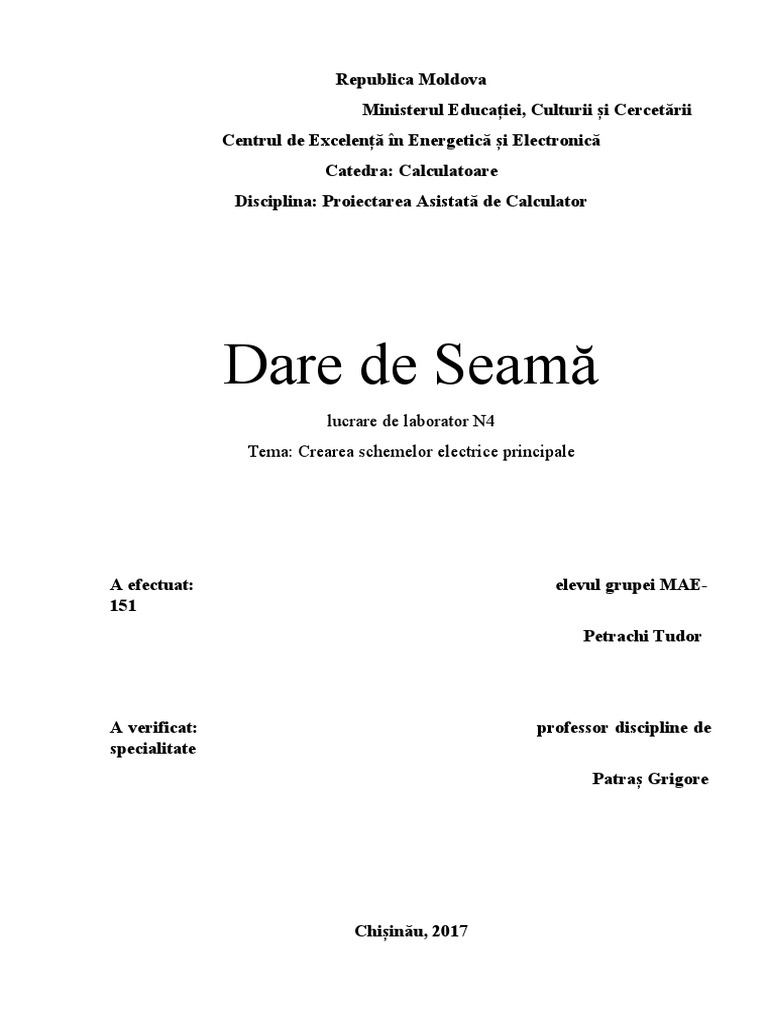

Dare de Seamă
lucrare de laborator N4
Tema: Crearea schemelor electrice principale
Chișinău, 2017
Scopul lucrarii: A căpăta deprinderi la utilizarea instrumentariului redactorului
grafic P-CAD Schematic la crearea schemelor.
Întroducerea schemei electrice principiale se face cu ajutorul redactorului grafic.
P-CAD Schematic.
1 . Lansarea acestui redactor se face prin apelarea meniului.
Start/all Programs/P-CAD 2006/Schematic
2 . Instalarea configurației redactorilui.
Options/Configure
( A4, Units mm, Edit Title Sheets/Display Border/Modify/Close OK )
3 . Options/Grids – instalam pasul rețelei de coordinate.
4 . Opătion/Display – lucru cu culorile
Punctele de conexiune le instalăm- Junction SizeȘ Large Ok
5 . Deschiderea unei biblioteci cu elementele – Library Setup…
În caseta de dialog Library Setup tastăm Add în fereastra apăruta
P-CAD 2006/Lib/Old lib/Discret Add/TI_7400
6 . Aplasarea pe suprafata de lucru a comonentelor radioelectronice – Place/Part
Și din fereastra apăruta alegem simbolurile necesare.
Discrete/RES
CAP
LED
GND
TI_7400/7400 Standardul IEEE
7430
74198
În fereastra Num Parts ne indică în caz general numarul porților logice, iar
Part Num ne indică numarul porții selectate. Acest număr a porților în fiecare
fereastră poate fi schimbat. Dupa alegerea parametrilor necesari apasăm OK.
După amplasarea elementele, pot fi copiate, șterse, deplasate, rotite ( tasta R ),
întoarse în oglindă ( Tasta F ).
Pentru sectare a mai multor elemente ținem apasat Ctrl.
7 . Legătura electrică se îndeplineste cu ajutorul comenzii Place/Wire ( analog
( analog cu butonul ).
9. Salvarea schemei electrice principiale de face prin meniul File/Save As...
culegem un nume a schemei și tastam Save.
Concluzie:La acceastă lucrare de laborator am efectuat lucrare grafică cu
redactorul grafic P-Cad Schematic
