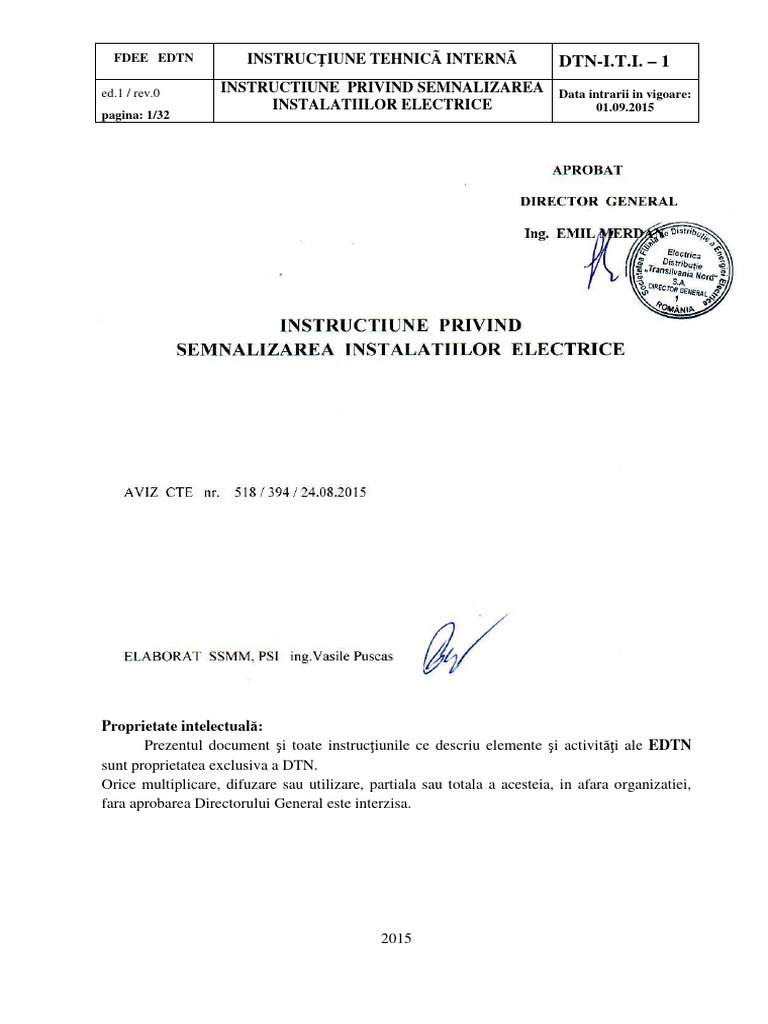

FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I.

– 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 1/32

Proprietate intelectuală:
Prezentul document şi toate instrucţiunile ce descriu elemente şi activităţi ale EDTN
sunt proprietatea exclusiva a DTN.
Orice multiplicare, difuzare sau utilizare, partiala sau totala a acesteia, in afara organizatiei,
fara aprobarea Directorului General este interzisa.

2015
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 2/32

CUPRINS

1. SCOPUL .........................................................................................................3
2. DOMENIUL DE APLICARE ........................................................................3
3. DOCUMENTE DE REFERINTA .................................................................3
4. DEFINITII SI PRESCURTARI ..................................................................4
5. CERINTE PENTRU SEMNALIZARI ..........................................................5
6. MOD DE LUCRU .........................................................................................7
7. CERINTE DE EXECUTIE A SEMNALIZARILOR ...................................17
8. RECEPTII SI VERIFICARl ......................................................................19
9. IMPACTUL ASUPRA MED1ULUI ............................................................19
10. MASURl DE SECURITATE SI SANATATE IN MUNCA .......................19
11. PREVEDERI FINALE ……………………………………………………20
12. ANEXE.........................................................................................................20
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 3/32

INSTRUCTIUNE PRIVIND SEMNALIZAREA INSTALATIILOR ELECTRICE

[Link]
1.1 Instructiunea are drept scop stabilirea modului in care se realizeaza semnalizarile de
securitate ( de interzicere si avertizare ) ale retelelor electrice din gestiunea si /sau
exploatarea EDTN.
1.2 Semnalizarile (insciptinarile) de interdictie si avertizare aplicate instalatiilor si
echipamentelor electrice aflate in exploatare, prevazute in prezenta instructiune, sunt destinate
semnalizarii pericolului electric ( electrocutare , arsuri) si interzicerea accesului personalului
neautorizat in aceste instalatii.
1.3 Pentru semnalizarea de identificare, prezenta instructiune stabileste doar reguli generale,
aplicarea concreta realizandu-se pentru fiecare subunitate gestionara in conformitate cu:
- documente patrimoniale ( inventare, coduri SAP );
- proiecte de executie;
- documente de exploatare ( regulamente , instructiuni, scheme operative de functionare, coduri GIS,
denumiri in SCADA ).
2. DOMENIUL DE APLICARE
2.1 Prezenta instructiune se aplica atat instalatiilor care apartin EDTN cat si instalatiilor care
apartin tertilor. In cazul instalatiilor care apartin tertilor, pentru asigurarea compatibilitatii
dintre instalatiile EDTN si cele ale tertilor pe linie de exploatare, se aplica corespunzator
principiile stabilite in prezenta instructiune precum si prevederile generale si specifice ale
reglementarilor legale si tehnice in vigoare si ale avizelor tehnice de racordare si proiectelor de
executie.
2.2 Instructiunea se aplica cu precadere la obiective noi, modernizate sau supuse reparatiilor,
realizate pe baza de DTE (documentatie tehnica de executie), dar si pentru reinscriptionarea
instalatiilor existente.
2.3 Instructiunea trebuie aplicata de catre :
- proiectanti in faza din faza de elaborare a DTE (documentatie tehnica de executie);
- comisiile de avizare a DTE (documentatie tehnica de executie);
-comisiile de receptie a lucrarilor;
- personalul de exploatare ( gestionar al instalatiilor ), in cazul lucrarilor operative.
3. DOCUMENTE DE REFERINTA :

- HOTĂRÂRE de GUVERN nr. 971 din 26 iulie 2006 privind cerinţele minime pentru
semnalizarea de securitate şi/sau de sănătate la locul de munca;
- HOTĂRÂRE de GUVERN nr. 1.146 din 30 august 2006 privind cerinţele minime de
securitate şi sănătate pentru utilizarea în munca de către lucrători a echipamentelor de munca;
-SR –ISO -3864 –1 – 2009 – Simboluri grafice . Culori si semnne de securitate ; Partea 1;
Principii de proiectare pentru semne de securitate in locurile de munca si in zonele publice ;
-SR –ISO -3864 –2 – 2009 – Simboluri grafice . Culori si semnne de securitate ; Partea 2 ;
Principii de proiectare pentru etichetarea de securitate a produselor ;
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 4/32

- SR –ISO -3864 –2 – 2009 – Simboluri grafice . Culori si semnne de securitate ; Partea 3 ;

Principii de proiectare pentru semne de securitate in locurile de munca si in zonele publice;
- PE 127 / 83- Regulament de exploatare tehnica a liniilor electrice aeriene;
- ORDIN ANRE nr. 4/2007 (forma actualizata) pentru aprobarea Normei tehnice privind
delimitarea zonelor de protecţie şi de siguranţă aferente capacităţilor energetice;
- NTE 003/04/00 - Normativ pentru construcţia liniilor aeriene de energie electrică cu
tensiuni peste 1000 V ;
- PE 106 / 93 -Normativ pentru construcţia liniilor aeriene de energie electrică de joasa
tensiune ;
- ST 3 / 2010 – Specificatie tehnica - bloc de masura si protectie pentru bransament
monofazat ;
- ST 4 / 2010 – Specificatie tehnica - bloc de masura si protectie pentru bransament
trifazat ;
- Legea nr. 211 / 2011 – privind regimul deseurilor ;
- GR056 / 2012 - Ghid privind produse de finisarc peliculogene utilizate in constructii;
- Proiect. Nr.4857 / 2015 – elaborat de AISE Satu Mare avizat de CTE a SDEE Satu
Mare ( beneficiar ) .

4. DEFINITII SI PRESCURTARI :
Hotărârea nr. 971 din 26 iulie 2006 privind cerinţele minime pentru
semnalizarea de securitate şi/sau de sănătate la locul de munca defineste :
a) semnalizare de securitate şi/sau de sănătate - semnalizarea care se referă la un
obiect, o activitate sau o situaţie determinată şi furnizează informaţii ori cerinţe referitoare
la securitatea şi/sau sănătatea la locul de muncă, printr-un panou, o culoare, un semnal
luminos ori acustic, o comunicare verbală sau un gest-semnal, după caz;
b) semnal de interzicere - semnalul prin care se interzice un comportament care ar
putea atrage sau cauza un pericol;
c) semnal de avertizare - semnalul prin care se avertizează asupra unui risc sau unui
pericol;
d) semnal de obligativitate - semnalul prin care se indică adoptarea unui
comportament specific;
e) semnal de salvare sau de prim ajutor - semnalul prin care se dau indicaţii privind
ieşirile de urgenţă ori mijloacele de prim ajutor sau de salvare;
f) semnal de indicare - semnalul prin care se furnizează alte indicaţii decât cele
prevăzute la lit. b)-e);
g) panou - semnalul care, prin combinarea unei forme geometrice, a unor culori şi a
unui simbol sau a unei pictograme, furnizează o indicaţie specifică, a cărui vizibilitate este
asigurată prin iluminare de intensitate suficientă;
h) panou suplimentar - panoul utilizat împreună cu un panou descris la lit. g), care
furnizează informaţii suplimentare;
i) culoare de securitate - culoarea căreia îi este atribuită o semnificaţie specifică;
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 5/32

j) simbol sau pictogramă - imaginea care descrie o situaţie sau indică un comportament
specific şi care este utilizată pe un panou ori pe o suprafaţă luminoasă;
PRESCURTARI
-LEA - linie electrica aeriana
- PTA – post de transformare aerian
- PTZ – post de transformare in cabina zidita
- PTM - post de transformare in cabina metalica
- PTS - post de transformare subteran
- PTab - post de transformare in anvelopa de beton
- PA – punct de alimentare
- PC – punct de conexiune
- m.t - medie tensiune
- j.t. – joasa tensiune
-DTE – documentatie tehnica de executie
-persoane autorizate – persoane calificate în meseria de electrician, autorizate din punctul
de vedere al securităţii muncii, care desfasoara lucrari si/sau manevre in instalatiile
electrice din gestiunea sau exploatarea EDTN ( personal propriu sau prestator de servicii
pe baza de contract).
- PERSOANE NEAUTORIZATE – persoane care nu indeplinesc cerinta din aliniatul
precedent.
5. CERINTE PENTRU SEMNALIZARI
5.1 Semnalizarea de securitate
a) Generalitati
[Link] permanenta de securitate este reglementata de HGR 971/2006 si ISO 3864.
[Link] si caracteristicile colorimetrice si fotometrice ale panourilor trebuie sa asigure
o buna vizibilitate si intelegere a mesajului acestora. (conform HGR 971/2006, anexa 2).
[Link] de utilizare/amplasare: panourile (inscriptiile) trebuie instalate (realizare/amplasate)
în principiu, la o inaltime corespunzatoare, orientate in functie de unghiul de vedere, tinându-
se seama de eventualele obstacole, fie la intrarea intr-o zona in cazul unui risc general, fie in
imediata apropiere (conform HGR 971/2006, anexa 2).
[Link] sau scopul culorilor conform tabel :

Semnificatie sau scop lndica|ii si precizari

Rosu Interdictie Atitudini periculoase

Pericol-alarma Stop, oprire, dispozitiv de oprire de urgenta

Evacuare
Materiale si echipamente de Identificare si localizare
prevenire si stingere a incendiilor
Galben sau Avertizare Atentie, precautie Verificare
galben-oranj
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 6/32

Albastru Obligatie Comportament sau actiune specifica

Obligatia purtarii echipamentului individual
de protectie
Verde Avertizare sau prim-ajutor Porti, iesiri, cai, materiale, posturi, localuri

Situatie de securitate Revenire la normal

b) Cerinte specifice
[Link] de interzicere:
Compozitia geometrica este reprezentata de un cerc cu diametrul „d". Cercul poate fi
asezat tangent pe baza mare a unui dreptunghi. Baza mare a dreptunghiului trebuie sa fie egala cu
diametrul cercului .
Compozitia cromatica: cercul cu diametrul „d" are fondul alb, bordura de culoare rosie si o
banda de culoare rosie la 45° care coboara de la stânga spre dreapta prin mijlocul cercului. In
interiorul cercului se realizeaza pictograma care simbolizeaza actiunea sau elementul interzis. Banda
rosie asezata la 45° pe latimea acesteia trebuie sa acopere pictograma simbolistica.
Pentru inscriptia de interzicere ce se aplica pe stalpii liniilor electrice aeriene , se
utilizeaza si dreptunghiul asociat cercului. Dreptunghiul, in acest caz, are fondul rosu peste care se
inscrie cu litere albe explicarea interzicerii.
Distanta de la care trebuie sa fie lizibila semnalizarea de interzicere trebuie sa determine
suprafata acesteia. In principiu, aceasta distanta trebuie sa asigure protectia oamenilor.
Formele fizice agreate in realizarea inscriptiilor sunt :
- pe suport fizic (placute indicatoare , etichete autocolante ) atasabil stalpului (lemn, beton,
metal) sau aplicate pe cabine aferente posturilor , cutiilor de distributie , sectionare, firide, etc.
- aplicate direct pe suprafata stalpului (din beton sau metalici tubulari ) si cabinelor aferente
posturilor , cutiilor de distributie , sectionare, firide, etc, prin vopsire.
b2)Semnalizarea de avertizare:
Compozitia geometrica: un triunghi echilateral asezat cu una din laturi peste un dreptunghi
cu baza egala ca dimensiune cu latura triunghiului.
Compozitia cromatica: triunghiul are fondul galben si chenar negru. In interiorul triunghiului
cu negru se grafiaza simbolul reprezentând pericolul care trebuie avertizat.
Dreptunghiul cu fond galben si fara chenar este rezervat inscrierii explicite cu negru a
pericolului simbolizat in interiorul triunghiului. Simbolistica pictogramelor avertizoare este
reglementata de HGR 971/2006. Cerinte minime pentru semnalizarea de securitate si/sau de
sanatate la locul de munca.
Distanta de la care trebuie sa fie lizibila semnalizarea de avertizare trebuie sa determine
suprafata acesteia. In principiu aceasta distanta trebuie sa asigure protectia oamenilor.
Formele fizice agreate de in realizarea inscriptiilor sunt :
- pe suport fizic (placate indicatoare , etichete autocolante ) atasabil stalpului (lemn, beton,
metal) sau aplicate pe cabine aferente posturilor, cutiilor de distributie, sectionare firide, etc.
-aplicate direct pe suprafata stalpului (din beton sau metalici tubulari ) si cabinelor aferente
posturilor, cutiilor de distributie, sectionare, firide, etc prin vopsire.
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 7/32

5.2 Semnalizarea de identificare

Semnaalizarea de identificare este reglementata de PE 127 / 83 Regulament de exploatare
tehnica a liniilor electrice aeriene.
Compozitia geometrica este reprezentata de un dreptunghi asezat cu baza în pozitie orizontala.
Dimensiunile dreptunghiului sunt in functie de textul pentru identificare. Compozitia cromatica:
a) de regula pentru echipamentele amplasate in spatii delimitate se utilizeaza fondul galben, textul
negru si chenar negru (chenarul negru este optional);
b) pentru echipamente a caror densitate de amplasare este redusa (stâlpii LEA) se poate utiliza
fondul alb si textul negru.
Distanta de la care trebuie sa fie lizibila semnalizarea de identificare este functie de mai multe
elemente, printre care:
a) amplasamentul echipamentului;
b) securitatea identificatorului;
c) pozitia personalului fata de elementele de actionare;
d) necesitatea observarii clare in timpul actionarii;
e) locul de amplasare a semnalizarii.

6. MOD DE LUCRU

A. SEMNALIZAREA ( INSCRIPTIONAREA ) LEA 110 KV

A1. Semnalizarea de identificare
Aceasta semnalizare trebuie sa permita personalului de exploatare si intretinere sa recunoasca usor
LEA, circuitul si stalpul, in vederea executarii lucrarilor in conditii de securitate.
(1) Semnalizarea de identificare a LEA de inalta tensiune cuprinde urmatoarele :
■ denumire conventionala de exploatare a LEA, cu indicarea circuitelor in cazul LEA cu mai
multe circuite;
■ numarul de ordine al stalpilor;
■ anul plantarii stalpului;
■ pozitia fazelor pe stalp (suport).
(2) Denumirea conventionala de exploatare a LEA de inalta tensiune (110 kV) a unei linii cu mai
multe capete presupune in prealabil declararea axului liniei (de regula intre doua statii aflate la
distanta cea mai mare) si se compune prin indicarea tensiunii nominale si numirea statiilor de
transformare de la capetele liniei. Racordurile se trec in denumirea liniei in continuare cu indicarea
numelui statiei racordate la axul LEA 110 kV. In axul fiecarui circuit stalpii se numeroteaza de la 1-n
indiferent daca LEA este simplu circuit sau dublu circuit sau combinat cu una sau mai multe linii.
(3) In cazul LEA 110 kV cu mai multe capete la ax in care sunt racordate dupa caz racorduri si
derivatii 110 kV, stalpii se numeroteaza de la 1 la n incepand cu stalpii de racordare la axul LEA
110 kV.
(4) In cazul LEA de 110 kV cu mai multe circuite pe acelasi suport, se nominalizeaza fiecare circuit in
parte (prin numar si pozitie).,
(5) Daca cele doua sau mai multe circuite ale unei LEA 110 kV au ca destinatii statii diferite se
identifica inscriind in clar denumirea fiecarui circuit pe partea de stalp ocupat de respectivul
circuit.
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 8/32

6) Inscriptionarea de identificare se executa, de regula, astfel:

■ pentru stalpii de beton si de metal tubulari - prin inscrierea cu vopsea direct pe stalpi;
■ pentru stalpii de metal zabreliti - prin montarea de panouri (placute) indicatoare sau
prin inscrierea cu vopsea pe montantii LEA.
■ Inscriptionarea de identificare se executa pe fiecare stalp, pe acea parte a stalpului,care
privita din fata in lungul aliniamentului este in sensul a crestere al numerotarii stalpilor.
■ Inscriptionarea se plaseaza la stalpii cu doua si patru picioare pe piciorul din dreapta, iar
la stalpii cu trei picioare pe cel din mijloc.
■ Inscriptiile se realizeaza in negru pe fond alb si la inaltime de cel putin 2,2 m de la sol .
■ In denunirea liniei pe prima pozitie se trece intodeauna statia de la care numerotarea
liniei a inceput cu nr 1, pe pozitia doua se trece statia de la capatul axului iar pe pozitiile
urmatoare statiile catre care sunt realizate racoarde/derivatii din ax in ordinea in care
acestea sunt racordate la axul LEA 110 KV.
(7) La lucrarile noi si la modernizari / reabilitari ale retelelor existente realizate pe baza de
DTE se recomanda ca placutele indicatoare sa fie confectionate de regula din tabla emailata.
- Dimensiunile placutelor indicatoare sunt de 300x225 mm, iar distantele dintre
gaurile de fixare (de 0,5 mm), de 260x175 mm . Se pot utiliza si placute indicatoare
confectionate din material plastic .
- Pentru liniile avand mai mult de doua circuite se monteaza un numar
corespunzator de asemenea placute, in pozitii adecvate sau se confectioneaza o singura
placuta din multiplicarea dimensiunilor de mai sus.
- Inscriptionarea pozitiei fazelor se face direct pe stalp (pe montant la stalpii din
metal zabreliti si direct pe stalp la cei din beton sau tubulari metalici).
A2 Semnalizarea de interzicere are ca scop semnalizarea pericolului pentru personalul
neautorizat si interzicerea atingerii stalpului sau conductoarelor.
- se amplaseaza pe toti stalpii LEA pe partile laterale ale stalpului.
-in cazul stalpilor cu mai multe picioare, situati in zone cu circulatie frecventa ,
indicatoarele de interzicere se monteaza pe fiecare picior al stalpului.
-textul, dimensiunile si forma inscriptiei de securitate sunt cele din Anexa nr. 1 si se
pozitioneaza pe stalp la o inaltime de minim de 2,2 m, asigurandu-se concomitent
protectia acesteia impotriva distrugerii / deteriorarii si vizibilitatea continutului.
-inscriptiile pe stalpii din beton armat sau metal ( stalpi tubulari ) se realizeaza, de regula,
cu vopsea , rezistenta la agentii atmosferici si poluanti, utilizand sabloane dedicate acestui
scop.
-inscriptiile pe stalpii metal ( stalpi zabreliti ) se recomanda a fi realizate pe placute
indicatoare confectionate de regula din tabla emailata, avand textul, dimensiunile si forma
din Anexa nr. 1 si se pozitioneaza pe stalp la o inaltime de minim de 2,2 m.
A3 Semnalizarea incintelor statiilor electrice de transformare
Pe usile de acces in statiile de transformare si pe imprejmuirile acestora ( la o
distanta de maxim 20 m intre ele ) se vor prevedea urmatoarele semnalizari:
- semnalizari de interzicere conform Anexei nr. 2
-semnalizari de avertizare conform Anexei nr. 5
-semnalizari de avertizare a zonelor de siguranta si protectie conform Anexei nr. 12
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 9/32

Aceste semnalizari vor fi amplasate la o inaltime intre 1,6 – 2 m .

B SEMNALIZAREA LEA de medie tensiune si PTA
Semnalizarea liniilor electrice aeriene de medie tensiune si a PTA se efectueaza prin:
■ inscriptii de identificare pentru recunoasterea axului LEA, derivatiilor, racordurilor si
posturilor de transformare;
■ inscriptii de identificare pentru recunoasterea aparatelor de comutatie montate in axul LEA,
pe derivatii si racordurile de m.t.
■ Semnalizarea de interzicere si avertizare pentru evidentierea vizuala asupra unor pericole
existente (potentiale).
B(1) Semnalizarea de identificare a LEA m.t si PTA
Inscriptionarile de identificare a LEA de m.t. si PTA au drept scop de a permite identificarea
instalatiei si a elementelor sale componente ( stalpi, aparate de comutatie montate in LEA, posturi
de transformare), in vederea executarii lucrarilor si / sau manevrelor in conditii de securitate.
(1) Inscriptionarea de identificare a LEA m.t si PTA se realizeaza inainte de punerea in functiune
sau in timpul exploatarii, in cazul in care configuratia instalatiilor s-a modificat sau inscriptiile
sunt degradate si necesita sa fie refacute.
(2) In cazul aparatelor de comutatie telecomandate pentru usurarea identificarii acestora de catre
personalul care asigura mentenanta si exploatarea, codul lor poate fi urmat de denumirea localitatii
pe raza careia este amplasat.
(3) In cazul stalpilor pe care sunt amplasate aparate de comutatie apartinand tertilor, se respecta regula
unica de codificare mentionata mai sus, inscriptia amplasata sub denumirea generica a locului de
consum conform ATR / proiect (denumirea de exploatare a postului ).
(4)Inscriptionarea postului de transformare se face de regula prin acordarea unui cod
reprezentand denumirea conventionala de exploatare a PTA.
(5) Denumirea de exploatare a posturilor de transformare trebuie sa fie cat mai sugestiva si de
prefarat scurta. Se aloca pe baza denumirii localitatii, zonei, cartierului, strazii sau
consumatorului reprezentativ alimentat din acel PTA.
(6) Pentru denumirea liniilor electrice de medie tensiune, in functie de tipul liniei se respecta
urmatoarele reguli:
-in axul liniei cu alimentare din doua capete (intre doua statii, PA-uri sau statii si PA),
indicandu-se statia de plecare si statia de sosire.
- linie radiala - se indica statia de plecare si localitatea sau ultimul consummator.
-derivatiile sunt denumite de regula dupa localitatea cea mai indepartata alimentata de
aceasta derivati sau dupa ultimul consummator, respectiv se adopta o denumire relevanta pentru
zona in care este amplasata derivatia.
-racordurile posturilor de transformare preiau denumirea postului precedata de prefixul
„Rac 20 kV”.
(7) La PTA, pe interiorul usii de distributie, se inscriptioneaza sau afiseaza schema
monofilara a PTA, partea de medie si joasa tensiune, cu caracteristicile echipamentului.
Pentru circuitul de joasa tensiune se inscriptioneaza marimea curentului nominal al
sigurantelor, reglajul intreruptorului, valoarea curentului de scurtcircuit minim la capatul
retelei jt si denumirea circuitului.
(8) Stalpii LEA mt se numeroteaza de la 1 la ,n” in axul LEA, in axul fiecarei derivatii si in
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 10/32

axul fiecarui racord. In cazul axelor de linii cu alimentare de la doua capete numerotarea poate
fi facuta din statie in statie (mai ales in cazul in care respectiva LEA este utilizata la schema
normala ca linie de rezervare a barelor) sau incepand de la 1 de la iesirile din fiecare statie.
(9) Inscriptiile de identificare a circuitului / circuitelor LEA si/sau a numarului stalpilor
sunt obligatorii pentru toti stalpii indiferent de pozitia si rolul lor in retea. Continutul
inscriptiilor de identificare depind insa de relevanta pozitiei stalpului in retea (conform PE
127 / 1983 cap. 6.2 ).
(10)Inscriptiile pe stalpii din beton armat sau metal ( stalpi tubulari ) se realizeaza, de
regula, cu vopsea de culoare neagra pe fond galben, rezistenta la agentii atmosferici si
poluanti, utilizand sabloane dedicate acestui scop.
(11) Inscriptiile pe stalpii de lemn si metal ( stalpi zabreliti ) se recomanda sa se
realizeze cu placute indicatoare confectionate de regula din tabla emailata.
B2 Semnalizarea de securitate are ca scop semnalizarea pericolului pentru personalul
neautorizat si interzicerea atingerii stalpului sau conductoarelor si se executa astfel :
- La stalpii aflati in afara zonei localitatilor, scmnalizarile de identificare si de interzicere se
fac de aceasi parte a liniei inspre drumul de exploatare daca linia este paralela cu un drum.
-Daca o linia este amplasata in localitate in zona verde, langa drum, semnalizarile de
identificare si de interzicere se fac inspre strada.
-Daca linia este amaplasala in trotuar, semnalizarile de identificare si de interzicere se fac
inspre strada . -
Textul, dimensiunile si forma inscriptiei de securitate sunt cele din Anexa nr. 1 si se
pozitioneaza pe stalp la o inaltime de 1,5 -2m , asigurandu-se concomitent protectia
acesteia impotriva distrugerii / deteriorarii si vizibilitatea continutului.
-inscriptiile pe stalpii din beton armat sau metal ( stalpi tubulari ) se realizeaza, de regula,
cu vopsea, rezistenta la agentii atmosferici si poluanti, utilizand sabloane dedicate acestui
scop.
-semanlizarile pe stalpii metal ( stalpi zabreliti ) se recomanda a fi realizate cu placute
indicatoare confectionate de regula din tabla emailata, avand textul, dimensiunile si
forma din Anexa nr. 1 si se pozitioneaza pe stalp la o inaltime de 1,5-2 m.
Pe stalpii cu prize de pamant se aplica, in dreptul legaturii la priza, semnalizarea conform
Anexei nr 11.

C SEMNALIZAREA DE SECURITATE PENTRU POSTURI DE

TRANSFORMARE
Cabinele posturilor de transformare ( PTZ, PTM, PTS , PTAB , PA , PC , QUISEC))
vor avea prevazute urmatoarele semnalizari de securitate :
C1 semnalizare de interzicere, avand textul, dimensiunile si forma inscriptiei de
securitate conform Anexei nr. 2 se pozitioneaza pe toate usile de acces la echipamentele
aferente postului, la o inaltime intre 1.5-1,8 m .
C2 semnalizare de avertizare, avand textul, dimensiunile si forma inscriptiei de
securitate conform Anexei nr. 5 se pozitioneaza pe toate usile de acces la echipamentele
aferente postului, la o inaltime intre 1.5-1,8 m .
- semnalizarile se realizeaza, de regula, cu vopsea, rezistenta la agentii atmosferici si
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 11/32

poluanti, utilizand sabloane dedicate acestui scop.

-in cazul in care semnalizarile se realizeaza cu placute indicatoare, se recomanda ca acestea
sa fie confectionate de regula din tabla emailata, avand textul, dimensiunile si forma din
Anexa nr. 2( pentru interzicere ) si Anexa nr. 5 (pentru avertizare ).
In cazul cabinelor metalice se va marca borna de legare la pamant a usilor cu simbolul
corespunzator negru pe fond galben , circular, cu diametru minim de 20 mm,conform Anexei
nr 11.

D. SEMNALIZAREA ( INSCRIPTIONAREA ) LEA de joasa tensiune

Semnalizarea (inscriptionarea) liniilor electrice aeriene de joasa tensiune se efectueaza prin:
■ Semnalizari (inscriptii) de identificare;
■ Semnalizari (inscriptii ) de securitate de interzice.
D1 Inscriptionarea de identificare a LEA joasa tensiune
(1)In reteaua de j.t. a unui anumit PT, stalpii se numeroteaza "de la 1 la n", astfel incat
numarul curent al unui stalp sa nu se repete in acea retea.
(2) Fiecare stalp are inscriptionat numarul sau de ordine in retea, intr-o zona comuna cu
inscriptia de securitate.
(3) La primul stalp al retelei din aval de punctul de racordare si la stalpii speciali de pe traseu
ai LEA aflati in pozitii relevante pentru intelegerea configuratiei acesteia (la racordari,
derivari, sectionari prin cutii de selectivitate si in capete de linie) se inscriptioneaza in plus fata
de informatiile de la punctul anterior urmatoarele:
■ denumirea PT din care face parte reteaua;
■ denumirile circuitelor in ordinea de sus in jos conform amplasarii pe stalp a acestora in
cazul circuitelor realizate cu conductoare clasice;
■ denumirile circuitelor cu codurile de culoare alocate fiecaruia, aplicate in dreptul
denumirii in cazul circuitelor realizate cu conductoare torsadate.

D2 Semnalizarea de securitate are ca scop semnalizarea pericolului pentru personalul

neautorizat si interzicerea atingerii stalpului sau conductoarelor si se executa astfel :
-Daca o linia este amplasata in localitate in zona verde langa drum, semnalizare de identificare si
de interzicere se fac inspre strada.
-Daca linia este amaplasala in trotuar, semnalizarile de identificare si de interzicere se fac inspre
strada .
-Textul, dimensiunile si forma inscriptiei de securitate sunt cele din Anexa nr. 1 si se
pozitioneaza pe stalp la o inaltime de 1,5 -2m , asigurandu-se concomitent protectia acesteia
impotriva distrugerii / deteriorarii si vizibilitatea continutului.
-inscriptiile pe stalpii din beton armat sau metal ( stalpi tubulari ) se realizeaza, de regula, cu
vopsea , rezistenta la agentii atmosferici si poluanti, utilizand sabloane dedicate acestui scop.
-inscriptiile pe stalpii de metal ( stalpi zabreliti ) se recomanda sa se realizeze cu placute
indicatoare confectionate de regula din tabla emailata, avand textul, dimensiunile si forma
din Anexa nr. 1 si se pozitioneaza pe stalp la o inaltime de 1,5-2 m.
- Pe stalpii cu prize de pamant se aplica, in dreptul legaturii la priza de pamant, semnalizarea
conform Anexei nr 11
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 12/32

E. SEMNALIZAREA DE SECURITATE PENTRU CUTII DE DISTRIBUTIE

Cutiile de distributie, de sectionare, cutii de iluminat public , vor avea prevazute

urmatoarele semnalizari de securitate :
E1. Semnalizare de interzicere, avand textul, dimensiunile si forma inscriptiei de securitate
conform Anexei nr. 3 si se pozitioneaza pe usile de acces.
E2. Semnalizare de avertizare, avand textul, dimensiunile si forma inscriptiei de securitate
conform Anexei nr. 6 ( pentru cutii de distributie, de iluminat public ) si Anexei nr. 9
( pentru cutii de sectionare ) se pozitioneaza pe usile de acces .
- semnalizarile se realizeaza, de regula, cu vopsea , rezistenta la agentii atmosferici si poluanti,
utilizand sablone dedicate acestui scop.
-in cazul in care semnalizarile se realizeaza cu placute indicatoare, se recomanda ca acestea
sa fie confectionate de regula din tabla emailata, avand textul, dimensiunile si forma din
Anexa nr. 3 ( pentru interzicere ) si Anexa nr. 6 pentru avertizare (cutii de distributie, de
iluminat public) si respectiv Anexa nr. 9 pentru avertizare (pentru cutii de sectionare).
- in cazul in care semnalizarile se realizeaza cu autocolante, se recomanda ca acestea sa fie
rezistente la intemperii ( radiatii solare , temperaturi extreme , apa ) si sa aiba textul,
dimensiunile si forma din Anexa nr. 3 pentru interzicere , Anexa nr. 6 pentru avertizare
( cutii de distributie, de iluminat public ) si respectiv Anexa nr. 9 pentru avertizare
( pentru cutii de sectionare ) .
In cazul cutiilor metalice, se va marca borna de legare la pamanl a carcasei cu simbolul
corespunzator negru pe fond galben , circular, cu diametru 20 mm, conform Anexei nr. 11

F. SEMNALIZAREA DE SECURITATE PENTRU CUTII DE SELECTIVITATE,

CUTII DERIVATIE BRANSAMENTE , FIRIDE DE BRANSAMENT, BLOCURI DE
MASURA SI PROTECTIE
Cutiile de selectivitate , de derivatie bransamente , firide de bransament, blocuri de masura si
protectie vor avea prevazute urmatoarele semnalizari de securitate :
Semnalizare de interzicere avand textul, dimensiunile si forma inscriptiei de securitate
conform Anexei nr. 4 si se pozitioneaza pe usile (capacul frontal ) de acces in interiorul
cutiei.
- semnalizarile se realizeaza, de regula, cu vopsea , rezistenta la agentii atmosferici si poluanti,
utilizand sabloane dedicate acestui scop.
-in cazul in care semnalizarile se realizeaza cu autocolante , se recomanda ca acestea sa fie
rezistente la intemperii ( radiatii solare , temperaturi extreme , apa ) si sa aiba textul,
dimensiunile si forma din Anexa nr. 4 .
In cazul cutiilor metalice se va marca borna de legare la pamanl a carcasei cu simbolul
corespunzator negru pe fond galben , circular, cu diametru de minim 15 mm , conform
Anexei nr. 11
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 13/32

G . ALTE SITUATII DE SEMNALIZARE

Semnalizarile descrise la acest capitol sunt destinate personalului autorizat , asa cum
este definit la cap 4.
G1 Stalpii retelelor electrice cu defecte ( putrezi , fisurati, grad avansat de ruginire , inclinati
peste limita admisa , sau armaturi afectate) care nu prezinta siguranta la urcarea pe stalp, se vor
marca cu vopsea rosie pe o banda de latime de100 mm care inconjoara stalpul la inaltimea de
1.5-2 m. Acesta inscriptionare reprezinta interdictia de urcare a personalului de exploatare si
mentenanta pe acesti stalpi .
G2. Semnalizarile de avertizare prezentate in Anexele nr. 8,9,10, sunt destinate
atentionarii personalului autorizat, in cazul lucrarilor de interventie asupra instalatiilor
electrice aflate in exploatare .

Observatie
Semnalizarea prevazuta la punctul G2 este o masura suplimentara de
prevenire a incidentelor si accidentelor de munca .
Pentru executarea lucrarilor si / sau manevrelor in instalatiile
electrice aflate in exploatare trebuie obligatoriu respectate prevederile
aplicabile( regulament de manevre, instructiuni de securitate si sanatate in
munca, instructiuni de prevenirea incendiilor, proceduri de lucru ,
instructiuni si fise tehnologice ) pentru evitarea accidentelor de munca, a
incidentelor sau a poluarii mediului .
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
pagina: 14/32 INSTALATIILOR ELECTRICE 01.09.2015

H. CENTRALIZATOR SEMNALIZARI DE IDENTIFICARE , INTERZICERE SI AVERTIZARE

Nr. crt Obiectiv SEMNALIZARE SEMNALIZARE SEMNALIZARE AVERTIZARE

IDENTIFICARE INTERZICERE
TEXT SIMBOL TEXT SIMBOL TEXT
1 Statii de transformare Denumire statie si Anexa nr. 2 Interzis Anexa nr.5 Atentie
semnalizare accesul pericol electric
conform Anexa persoanelor
nr.12 neautorizate

2 Stalpi LEA 110 KV Conform cap. 6 , Anexa nr. 1 Nu atingeti NU NU

al. A1 stalpii nici
firele cazute la
pamant

3 Stalpi LEA m.t. Conform cap. 6 , Anexa nr. 1 Nu atingeti NU NU

al. B1 stalpii nici
firele cazute la
pamant

4 Stalpi LEA m.t. cu Conform cap. 6 , Anexa nr. 1 Nu atingeti Anexa nr.8 Atentie tensiuni din surse diferite
aparataj de sectionare al. B1 stalpii nici
firele cazute la
pamant
(OPTIONAL)

5 stalp LEA jt Conform cap. 6 , Anexa nr. 1 Nu atingeti NU NU

 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
pagina: 15/32 INSTALATIILOR ELECTRICE 01.09.2015

al. D1 stalpii nici

firele chiar
cazute la
pamant
6 stalp LEA jt cu cutie Conform cap. 6 , Anexa nr. 1 Nu atingeti Anexa nr.8 Atentie tensiuni din surse diferite
separare, stalp LEA jt al. D1 stalpii nici
cu circ iluminat alim firele cazute la
din alt post pamant
(OPTIONAL)
7 Cabine posturi Denumire ( cod ) Anexa nr. 2 Interzis Anexa nr.5 Atentie
Trafo(PTZ, PTM, post accesul pericol electric
PTab, PTS , PA,PC) persoanelor
neautorizate

8 Cutii de distributie , Denumire ( cod) Anexa nr. 3 Interzis Anexa nr.6 Atentie
cutii de iluminat public PTA accesul pericol electric
persoanelor
neautorizate

9 Cutii de sectionare Denumire ( cod ) Anexa nr.3 Interzis Anexa nr.9 Atentie tensiuni din surse diferite
accesul
persoanelor
neautorizate
( OPTIONAL)

10 Cutii de selectivitate , Denumire ( cod ) Anexa nr. 4 Interzis Anexa nr 7 Atentie

 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
pagina: 16/32 INSTALATIILOR ELECTRICE 01.09.2015

cutii derivatie accesul pericol electric

bransament , firide persoanelor
distributie neautorizate

(OPTIONAL)
11 Firide de bransament , Denumire ( cod ) Anexa nr. 4 Interzis Anexa nr.7 Atentie
blocuri de masura si accesul pericol electric
protectie persoanelor
neautorizate
(OPTIONAL )
12 Maneta actionare Conform Anexa NU NU
separator LEA m.t. nr.10

13 Priza de legare la Conform Anexa NU NU

pamant artificiala nr.11
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 17/32

7. CERINTE DE EXECUTIE A SEMNALIZARILOR

7.1 Cerinte pentru semnalizari ( inscriptionari ) realizate prin vopsire
Se vor respecta toate conditiile de acoperire cu substante peliculogene din ghidul (K056/2012- Ghid
privind produse de finisare peliculogene utilizate in constructii), in special:
- capitolul 4 ..PRODUSE PELICULOGENE POLIMER1CE UTILIZATE LA VOPSITORII"
- capitolul 4.2 CERINTE . CRITER1I S1 NIVELURI DE PERFORMANTA PENTRU
PRODUSELE PELICULOGENE POLIMERICE"
- capitolul 4.3 „EXECUTAREA LUCRARILOR DE F1NISARE CU PRODUSE
PELICULOGENE POLIMERICE".
Vopselele utilizate vor asigura o durabilitate dc minim 3 ani, fara degradarea stratului dc vopsea,
schimbarea esentiala a culorii la actiunea factorilor climatici- soare, temperaturi scazute sau ploaie
si fara cxfolierea straturilor de vopsea, inscriptiilc fiind lizibile. Vopselele utilizate la inscriptionarea
pc stalpii de beton vor fi de tip ., clorcauciuc" sau similare ca si performante in timp si rezistente la
intemperii (apa , soare, temperaturi scazute ) si aderente la beton.
Aplicarea produsului pc suprafata -suport se face numai dupa prcgatirea corespunzatoare a acesteia,
deoarece aceasta etapa are o influenta hotaratoare asupra calitatii acoperirii si durabilitatii ei.
Pregatirea suprafetei-suport din beton:
- suprafetele se verifica prin ciocanire inainte de aplicarea produsului: daca se dovedesc
necorespunzatoare (suna a gol) se indeparteaza complet si se rcface cu un mortar de aceiasi clasa cu eel
initial;
- sc rcmediaza fisurile si alte imperfectiuni inainte de aplicarea produsului:
-vopselele vechi. neaderente. sc indeparteaza complet prin periere, razuire. ardere cu lampa de benzina
sau folosind solutia chimica speciala pentru decapare;
-suprafetele ce urmeaza a se acoperi se curata de impuritati sau grasimi, se asperizeaza, praful rezultat
indepartandu-se cu ajutorul pcriilor (par moale) sau prin suflare cu aer comprimat;
-suprafetele trebuie sa fie uscate, netede si plane ( daca neuniformitatea suprafetei impune, se vor gletui)
Pregătirea suprafeţei –suport metalic
- îndepărtarea oricăror depuneri care determină reducerea/pierderea aderenţei straturilor de protecţie
aplicate ulterior: acumulări de praf, urme de ulei şi grăsimi, ţunder, rugină, săruri şi alţi compuşi
contaminanţi.
- curăţarea manuală cu perii metalice, hîrtie abrazivă .
- curăţarea mecanizată cu perii metalice montate pe unelte acţionate pneumatic sau electric;
polizoare, maşini pneumatice de curăţat cu ace.
Fondul se va vopsi in doua straturi.
Se vor utiliza sabloane pentru semnalizarea de avertizare si interzicere si pentru litere si pentru cifre.
Se vor respecta intocmai conditiilc de utilizare ale vopselelor, diluantilor , amorselor si grundurilor
prescrise de furnizori .
Vopselele utilizate trebuie sa fie corespunzatoare aplicarii prin pulverizare de preferinta., respectiv roluire
sau pensulare in conditii speciale in care stalpii nu sunt acesibili cu mijloace mecanizate.
Se va avea in vedere utilizarea vopselelor care nu prezinta pericol pentru utilizator si nici, in timp, pentru
mediul inconjurator.
Pentru gestionarea rezidurilor se va aplica legislatia specifica in vigoare.
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 18/32

Se va evita ca vopseaua sa ajunga pe sol sau pe echipamentele de pe stalp unde pot produce riscuri
electrice sau deterioarea instalatiilor ( conturnari la tensiune marita).
Vopsirea se va face in conditii meteo favorabile . in conditii de umiditate temperatura si umiditate
conform instructiunilor de aplicare ale vopselei reeomandate de producatori. Se va evita aplicarea
vopselei la temperaturi scazute, pe ploaie sau la radiatii solare puternice care pot genera reducerea
duratei de viata a inscriptionarii.
Intre diferite straturi de vopsea se vor lasa timpii de uscare necesari in functic de conditiile
meteorolgice existente si conform instructiunilor dc utilizare ale vopselei date de fabricanti.
Culorile vor fi conform sistemutui RGB (BRED GREEN BLUE) negru 0,0,0 Rosu 255A0 Alb
255.255.255 Galben 255.255
Materialele de vopsire utilizate vor ft recomandate de furnizor pentru asemenea lucrari si vor fi
acceptate de benefciar in urma umor teste executate pe stalpi de beton sau metal in functie de
destinatie.

7.2 Cerinte pentru inscriptionari realizate cu panouri (placute) indicatoare de securitate

( de interzicere si avertizare ) .
[Link] (placutele ) de securitate executate pe suport din tabla sa fie confectionate din tabla
de otel galvanizat sau zincat, tratata chimic si protejata pe ambele parti prin depunerea de straturi
successive de grund (pentru protectie) si vopsita in camp electrostatic, in straturi multiple.
Pictogramele si textul sa fie imprimate prin tehnica serigrafica si protejate cu un strat de lac
transparent pentru marirea rezistentei la expunere la raze ultraviolete (UV) si marirea rezistentei
la diferite agresiuni exterioare. Nu este recomandata confectionarea acestor indicatoare de
securitate pe suport din tabla de otel galvanizat prin aplicarea unei folii autocolante pe suportul
din tabla, deoarece agresiunile mediului inconjurator duc la deteriorarea mai rapida a acestora.
2. Grosimea tablei din otel galvanizat sa fie de 0,5 mm, iar grosimea totala a panoului dupa
tiparire sa fie de 0,7 mm.
3. Panourile de securitate care se vor monta pe stalpi din beton armat sau metalici vor fi
prevazute la fiecare colt cu fante ( perforatii) ovale cu lungimea de 26 mm si latimea de 6 mm,
pentru fixarea indicatoarelor de securitate pe stalpi, cu coliere din platbanda din otel, cu
autostrangere.
4. Panourile de securitate care se vor monta pe stalpi din lemn vor fi prevazute la fiecare colt cu
gauri avand diametrul de 3 mm.
5. Panourile de securitate trebuie realizate asfel incat sa se respecte proportiile intre culoarea de
scuritate si suprafata totala a panoului prevazute in HG 971/2006 privind cerinţele minime pentru
semnalizarea de securitate şi/sau de sănătate la locul de munca, respectiv 35% la indicatoarele de
interdictie si 50% la celelalte tipuri de panouri de avertizare.
6. Panourile de avertizare confectionate pe suport din PVC sa aiba grosimea de 1 mm, sa fie
realizate prin tehnologie serigrafica si sa fie rezistente la expunere exterioara, cicluri inghet-
dezghet si expunere la soare.
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 19/32

8. RECEPTII SI VERIFICARl
La receptie se vor urmari urmatoarele aspecte:
- Pregatirea suprafetelor- sa fie netede, fara urme de vopsea veche;
- Vopseaua utilizata si fie de tipul acceptat in urma ofertei;
- Semnalizare de identificare — continutul si marimea literelor conform caietului dc sarcini;
- Semnalizarea de interzicere si avertizare sa fie conform caietului dc sarcini;
- Textul sa fie lizibil, culorile sa fie conform caietului dc sarcini;
- Suprafetele vopsite sa nu aiba tendinte de exfoliere;
- Sa nu fie scurgeri de vopsea sau vopsea pe elementele care nu trebuie semnalizate.

9. IMPACTUL ASUPRA MED1ULUI

Constructorul va lua toate masurile necesare ca atat produsele utilizate la vopsire, tehnologia sau
deseurile rczultate sa nu afecteze mediul inconjurator.
Deseurile de ambalaje rezultate se vor trata ca deseuri periculoase si se vor neutraliza conform
indicatiilor furnizorului sau se vor preda centrelor de colectare .
Se vor respecta intocmai conditiilc de utilizare, prescrise de furnizori, pentru vopsele, diluanti , amorse
si grundurile necesare inscriptionarilor.
Se vor avea in vedere sa se utilizeze vopsele care nu prczinta pericol pentru utilizator si nici, in timp,
pentru mediul inconjurator.
Pentru gestionarea rezidurilor se va aplica legislatia specifica in vigoare.
Se va evita ca vopseaua sa ajunga pc sol, pe obiectele din apropiere, garduri, alte indicatoare sau pe
echipamentele de pe stalp unde pot produce riscuri electrice sau deterioarea instalaliilor
(conturnari ta tensiune marita).
La terminarea lucrarii, constructorul va preda zona liniei in starea de dinaintea lucrarii, liber de sarcini si
reclamatii.
Eventualele distrugeri de zone verzi se vor remedia prin grija ccnstructorului.
In vederea minimizarii impactului lucrarii asupra culturilor agricole sc recomanda executarea lucrarii in
perioada de pauza vegetala.
La orice deversare accidentala a unor substante periculoase se vor anunta organele abilitate si se vor lua
masurile necesare in vederea reducerii impactului asupra mediului. Se va respecta legislatia de mediu
specificata la capitolul 3.

10. MASURl DE SECURITATE SI SANATATE IN MUNCA

Lucrarile de refacere a inscriptionarilor si semnalizarilor la stalpii LEA se vor executa. fara urcare pe
stalpi. si fara scoaterea liniei de sub tensiune. Executantii vor utiliza echipamentul de protectie
compus din :
- cizme electroizolante de joasa tensiune
- salopeta de protectie
- casca de protectie
Inaintea inceperii lucrarilor se vor verifica existenta legarilor la pamant si lipsa tensiunii pe acestea.
 FDEE EDTN INSTRUCŢIUNE TEHNICÃ INTERNÃ DTN-I.T.I. – 1
ed.1 / rev.0 INSTRUCTIUNE PRIVIND SEMNALIZAREA Data intrarii in vigoare:
INSTALATIILOR ELECTRICE 01.09.2015
pagina: 20/32

Ca protectie impotriva actiunii vopselelor si diluantilor, lucratorii vor purta cel putin manusi de
protectie adecvate vopselei utilizate si masca de protectie impotriva inhalarii gazelor si vaporilor
precum si alte echipamente de protectie conform « FISEI DE .SECURITATE » a produsului de
vopsire, diluare.
Se vor respecta si celelalte instructiuni date de producatorul vopselei si a diluantului precum si
prescriptiile din « FISA DE SECURITATE » care trebuie sa insoteasca orice produs utilizat la
vopsire.
Dc asemenea se vor respecta si prevederile din « FISA DE SECURITATE » referitoare la prevenirea
incendiilor.

11. PREVEDRI FINALE

■ In caietele de sarcini pentru achizitia executiei lucrarilor in baza documentatiilor de proiectare se

solicita in mod explicit ofertantilor sa respecte prevederile prezentei instructiuni . Gestionarul
instalatiilor trebuie sa stabileasca semnalizarile optionale (de avertizare) si detaliile de
inscriptionare de identificare a componentelor ( stalpi , cutii de distributie, cutii de sectionare,
etc ) aferente acestor instalatii.
■ Prevederile prezentei instructiuni, referitoare la semnalizarile de interzicere si avertizare ale
instalatiilor electrice, reprezinta cerinte minimale ce trebuie respectate la elaborarea DTE si la
executarea lucrarilor. In cazuri justificate , gestionarul instalatiilor poate solicita si alte
inscriptionari de securitate ( de interzicere si avertizare ) care sa respecte cerintele stabilite la cap.5.
■ Documentatiile de proiectare (DTE) trebuie sa contina un capitol dedicat semnalizarii
(inscriptionarii ) in care se descriu in detaliu tehnologia, materialele si sculele utilizate pentru
realizarea /refacerea inscriptionarilor si sa contina, anexate, planuri de regula scara 1:1 pentru toate
tipurile de inscriptii care se realizeaza in baza respectivei documentatii.
■ DTE la proiectarea inscriptionarilor trebuie sa respecte cerintele legale in vigoare precum si
principiile si regulile detaliate in prezenta instructiune.
■ Se interzice ferm receptionarea lucrarilor de constructii/montaj cu inscriptionarile nerealizate
sau realizate necorespunzator.
■ Inscriptiile receptionate trebuie sa respecte forma grafica si culorile din DTE, sa fie clare, lizibile si
sa fi fost realizate cu respectarea tehnologiei din DTE.
■ Anexele A1 …A12 fac parte din prezenta instructiune .

12 ANEXE
