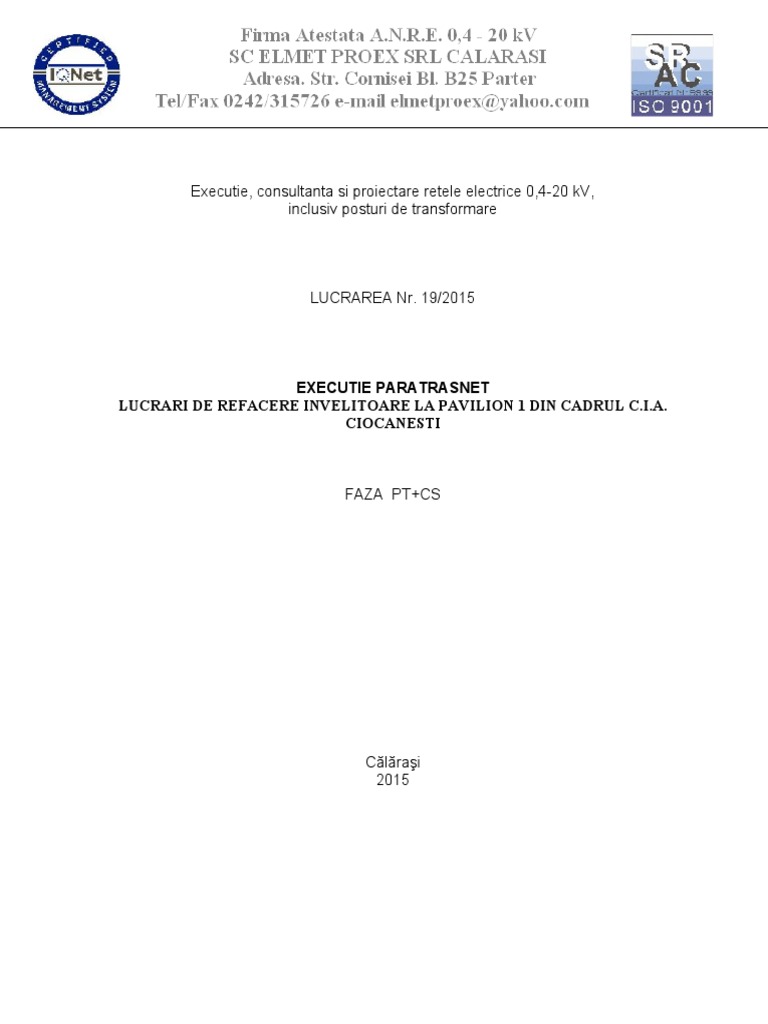

Executie, consultanta si proiectare retele electrice 0,4-20 kV,

inclusiv posturi de transformare

LUCRAREA Nr. 19/2015

EXECUTIE PARATRASNET
LUCRARI DE REFACERE INVELITOARE LA PAVILION 1 DIN CADRUL C.I.A.
CIOCANESTI

FAZA PT+CS

Călăraşi
2015
 CUPRINS

A. PIESE SCRISE

Cuprins
Memoriu tehnic
Caiet de sarcini

B. PIESE DESENATE

Plan de situatie proiectat - pl.1

Detaliu PDA Controler - pl.2
Detaliu priza de pamant - pl.3

2
 MEMORIU TEHNIC

1. DATE GENERALE

1.1.Denumirea investitiei

Executie instalatie paratrasnet la « LUCRARI DE REFACERE INVELITOARE LA

PAVILION 1 DIN CADRUL C.I.A. CIOCANESTI »

1.2.Titularul Investitiei

Pentru lucrarile de constructie : D.G.A.S.P.C. - C.I.A. CIOCANESTI,

jud. Calarasi

1.3.Amplasamentul

Instalatiile de protectie impotriva trasnetelor si a supratensiunilor proiectate

sunt situate in localitatea Ciocanesti , judetul Calarasi

1.4.Elaborator
SC ELMET PROEX SRL, Sediu – Calarasi, str. Cornisei, Bl. B 25, Parter,
loc. Calarasi, jud. Calarasi.

1.5.Elemente ce stau la baza intocmirii documentatiei

 Autorizatie de construire ;
 Certificatul de urbanism ;
 Date culese din teren.

1.6.Tema de fundamentare a necesităţii si oportunităţii lucrării:

Lucrarea are ca scop stabilirea conditiilor tehnice ce trebuie respectate pentru

alegerea nivelului de protectie impotriva trasnetului.

3
 1.7.Fundamentare necesitatii si oportunitatii lucrarii

Lucrarile prevazute in prezentul proiect sunt necesare pentru protectia la trăsnet

pentru construcţiile şi instalaţiile tehnologice exterioare având caracter deosebit.

Instalatiile de protectie impotriva trasnetului au rolul de a capta direct loviturile de

trasnet, de a conduce curentul la pamant si de a disipa energia trasnetului astfel incat
sa nu se produca descarcari termice si mecanice in obiectivul protejat.
Factorul principal care determina punctul in care solul este lovit de trasnet il prezinta
intensitatea campului electric. In zonele de pe suprafata pamantului in care campul
depaseste o anumita intensitate, apar fenomene de ionizare care favorizeaza
producerea unui canal conductor in atmosfera prin care are loc deplasarea sarcinilor
electrice, deplasarea care formeaza curentul de trasnet.Suprafata pamantului este o
suprafata echipotentiala, dar in zonele in care aceasta suprafata prezinta
proeminente, are loc o concentrare a campului care poate favoriza trasnetul. In
asemenea puncte, campul electric este cu atat mai intens, cu cat unghiurile sunt mai
ascutite.

Instalatia de protectie impotriva trasnetului este formata din:

- dispozitiv de captare
- conductoare de coborare
- priza de pamant.

1.8.Caracteristicile instalatiilor proiectate

Topografia terenului

Conform standardului G20-stas 1234/74 Terenuri de fundare, clasificare si

identificarea pamanturilor, terenul pe care se vor executa lucrarile se incadreaza in
categoria terenului normal. Terenul este relativ si nu este expus in mod deosebit
fenomenelor geologice sau hidrologice.

4
 CAIET DE SARCINI

Confundat adesea cu fulgerul = rezultatul vizibil al unei descărcări electrice produsă

între doi nori sau în interiorul unui nor. -Datorită duratei foarte scurte a unui trăsnet, doar
câteva microsecunde, intensitatea curentului electric poate atinge sute de mii de amperi iar
temperatura în interiorul acestuia poate depăşi 28.000 grade Celsius. Protecţia împotriva
consecinţelor dăunătoare ale trăsnetului se realizează cu ajutorul paratrăsnetului~
PROTECŢIE EFICIENTĂ LA TRĂSNET ŞI SUPRATENSIUNI~

2. STRUCTURA CONSTRUCTIVĂ

Conform planului de situatie obiectivul ’’ PAVILION 1 DIN CADRUL C.I.A.

CIOCANESTI ‘‘ se va proteja impotriva trasnetelor si a supratensiunilor prin construirea
unui paratrasnet si a unei prize da impamantare dupa cum urmeaza :

PARATRASNETUL

Se va realiza un paratrasnet cu un dispozitiv de captare la partea superioară a

cladirii , dispozitivul de captare format din doua coborari executate dintr-o bara de oţel
zincat, cu secţiunea minimă de Ø 8mm la care se fixează un dispozitiv de amorsare
INGESCO PDC E30 cu adaptor din bronz PDA – catarg Ø 50 orientata spre exteriorul
tacoperisului si catarg de INOX in lungime 6 ml. În cazul utilizării conductoarelor sau
tijelor de captare din oţel nezincat, secţiunile lor minime trebuie să fie duble faţă de
cazul în care se foloseşte oţel zincat.

Dispozitivul de captare se poate realiza folosindu-se învelitoarea metalică a

acoperişului şi elementele metalice naturale ale construcţiei (de ex. tije port-drapel,
cruci, elemente decorative etc.) dacă acestea îndeplinesc condiţiile de continuitate
între elementele componente, de îmbinare şi secţiune minimă.

Zona de protecţie pentru acoperisuri cu inaltimea pana la 20 m se determină cu

metoda sferei rotative fictive corespunzătoare protecţiei întărite (nivelul II de protecţie)
conform calculelor din proiect.

5
Avantajele paratrasnetului
_ Asigura o suprafata foarte mare de protectie, avand o eficacitate ridicata
_ Are continuitate electrica permanenta de la varf pana la pamanat
_ Poate realiza protectia mai multor cladiri sau a spatiilor deschise cu un singur dispozitiv
_ Functioneaza indiferent de polaritatea trasnetului
_ Permite reducerea numarului de coborari la prize de pamant si simplificarea realizarii
prizelor de pamant
_ Nu afecteaza arhitectura si hidroizolatia cladirii

Instalaţia de legare la pământ

Prizele de pământ vor fi de tip 2C3, conform planşelei 3, şi vor fi

confecţionate din bandă de oţel zincată 40x4p mm şi electrozi din ţeavă de oţel
zincată 2’’1/2, în lungime de l = 1,5 m. Banda se va monta în şanţ de 0,8 m
adâncime şi 0,5 m lăţime, iar electrozii se vor bate într-un şanţ la distanţa de 3 m
unul faţă de celălalt, până ce din partea superioară a electrodului va rămâne 4 cm
faţă de fundul şantului, astfel încât banda de Ol Zn care leagă electrozii să poată fi
îngropată la adâncimea de 0,8 m.
Pentru electrozi rotund diametru D=60 cm ingropat la adancimea de 0,8 m
4 buc si platbanda OL-Zn 40 x4 mmp rezistenta prizei de pamant este
Rpv=13 ohm
Rpo=15 ohm
Rp=Rpv x Rpo /Rpv + Rpo)=6,96 ohm <10 ohm

Instalatia de protectie impotriva trasnetului

1. Stabilirea necesitatii prevederii unei instalatii IPT si alegerea nivelului de protectie

impotriva trasnetului pentru PAVILION 1 DIN CADRUL C.I.A. CIOCANESTI

1.1 La evaluarea riscului de trasnet s-a tinut seama de urmatorii factori:

-Mediul inconjurator C1 =0,25

-Gradul de ocupare al constructiei C4 =1
-Cladirea este metalica ,invelita cu tabla C2 =0,5
-In interiorul cladirii –populatie C3 =1
-Consecintele trasnetului-continuarea activitatii sin u are consecinte nocive
Asupra mediului C5 =5

1.2 Densitatea trasnetului la sol exprimata in numar de lovituri de trasnet pe km

patrat/an s-a determinat utilizind harta keraunica folosind relatia
Ng =0,04Nkexp.1,25 Nk =30 Ng =2,81

6
 1.3 Frecventa loviturilor directe de trasnet Nd pe cladire se determina cu relatia
Nd =Ng x Ae x C1 x 10 exp ( - 6 ) lovituri/an
C – C2 x C3 x C4 C5 =2,5
Ae = L x l + 6H ( L + l ) + 9 x 3,14 x H exp.2
L = lungimea cladirii
l = latimea cladiri
H = inaltimea cladirii
Nc = 5,5 x 10 exp.-3/C
L =26 m l=9,5 m H = 18 m
Ae = 13237m.patrati
Nd =9298 x 10 exp.-6
Nc = 2500 exp.10 -6
2.Determinarea nivelului de protectie IPT functie de eficacitatea E calculata
E =1 – Nc/Nd = 1 – 0,26 = 0,74
Pentru E mai mic decit 0,8 a rezultat Nivel de protectie Normal ( IV )
Pentru acest nivel de protectie Distanta de amorsare ( Raza sferei fictive ) R =60 m

Instalatia de protectie este formata din tijele de captare montate cite una in virful
fiecarei turle
Conductoarele de coborare Ol-Zn 25 x 4 mm cite doua conductoare de la fiecare
tija de captare coboara la cele doua prize de pamint artificiale
Conductoarele de coborare pe acoperis vor fi prinse de acoperius prin intermediul
unor izolatori vu inaltimea de 40 mm pentru a fi isolate de invelisul metallic
Suportii izolatori vor fi la distanta de 1m pe orizontala si la distanta de 1,5 m pe
verticala
Acesti izolatori constituie piesele de fixare
Instalatia exterioara de protectie impotriva trasnetului trebuie sa capteze direct
loviturile de trasnet ,sa conduca curentul intre punctual de impact si pamint si sa-l disipe
fara deteriorari
mecanice,termice pentru constructia protejata si fara supratensiuni periculoase pentru
persone si continutul constructiei
Priza de pamint artificiala se compune dintr-o priza orizontala din platbanda Ol-Zn
40 x 4
Ingropata la adincimea de 0,8 m da la suprafata solului de lungime 12m si o priza de
pamint
Verticala formata din 5 electrozi Ol-Zn de lungime 1,5 m ingropati la adincibea de
0,8 m de la suprafata solului avind distanta de 3m intre ei
Vom avea doua stfel de prize de pamint artificiale una in stinga si una in dreapta si la
fiecare avem cite o coborare de la fiecare tija de captare

7
3.Calculul prizei de pamint

3.1 Priza verticala

Q = 0,8 m fata de suprafata solului
Rp1 =0,366r/l(lg 2l/d + 0,5lg (4t +l )/( 4t – l )
r =rezistivitatea solului
l = lungimea electrodului
d = diametrul electrodului
t = q + l/2
r =100 ohm d = 0,06 m l = 1,5 m
Rp1 =44 ohm pentru r =100 ohm si Rp1 =35 ohm pentru r =80 ohm
3.2 Pentru priza de pamint orizontala din platbanda ingropata la o adincime t fata de
suprafata solului
Ro1 = 0,366r /l x lg 2/t x d
t = adincimea de ingropare
d = 0,02 m
r = rezistivitatea solului r = 100 ohm r = 80 ohm
l = lungimea prizei
t = 0,8m l = 12 m d = 0,02 m
Ro =42 ohm pentru r = 100 ohm Ro =33 ohm pentru r = 80 ohm
Rp1 =35 ohm pentru un electrod
Ro =33 ohm
Pentru aceasta priza sunt urmatorii coeficienti de utilizare
Kv = 0,8 Ku = 0,85 N = 5 electrozi a = 2
Rv = Rp/( N x Kv) = 8,75 ohm
Ro Ro1/Ku = 39 ohm
Rp =(Rv x Ro )/(Rv + Ro ) =7,14 ohm

Rezistenta maxima admisa pentru priza de pamint artificiala in cazul cind

conductoarele de coborire de la captatori sunt isolate fata departile metalice si de cladire
Rmax.adm = 10 ohm iar Rp =7,14 ohm este mai mica de 10 ohm
Se vor monta doua tije de captare speciale fabricate cu destinatia de captare
lovituri de trasnet directe, in firful fiecarei turle
Lateral intr-o parte si alta a cladirii se vor sapa doua santuri se adincime = 0.8 m
la jumatatea distantelor dintre turle
La fiecare tija de captare se vor racorda cite doua coboriri o coborire duce la o
priza de pamint cealalta coborire duce la a doua priza de pamint
Pe fiecare coborire la distanta de 2m de la sol se va monta cite o piesa de separatie
pentru a se verifica periodic ( annual ) rezistenta de dispersie a prizelor de pamint.
Electrozii prizelor verticale se vor bate la adincimea de 0,8 m de la suprafata solului.
Imbinarea dintre electrozii verticali si platbanda prizei orizontale se va face prin
sudura Iar suprafata de sudura se protejaza cu asfaltlac(smoala) contra ruginirii.

8
4.Materiale necesare

4.1Electrozi Ol-Zn 2 ½ toil 12 ml

4.2 Platbanda Ol-Zn 25 x 4 mm =80 kg
4.3 Platbanda Ol-Zn 40 x 4 mm =55kg

Intocmit
