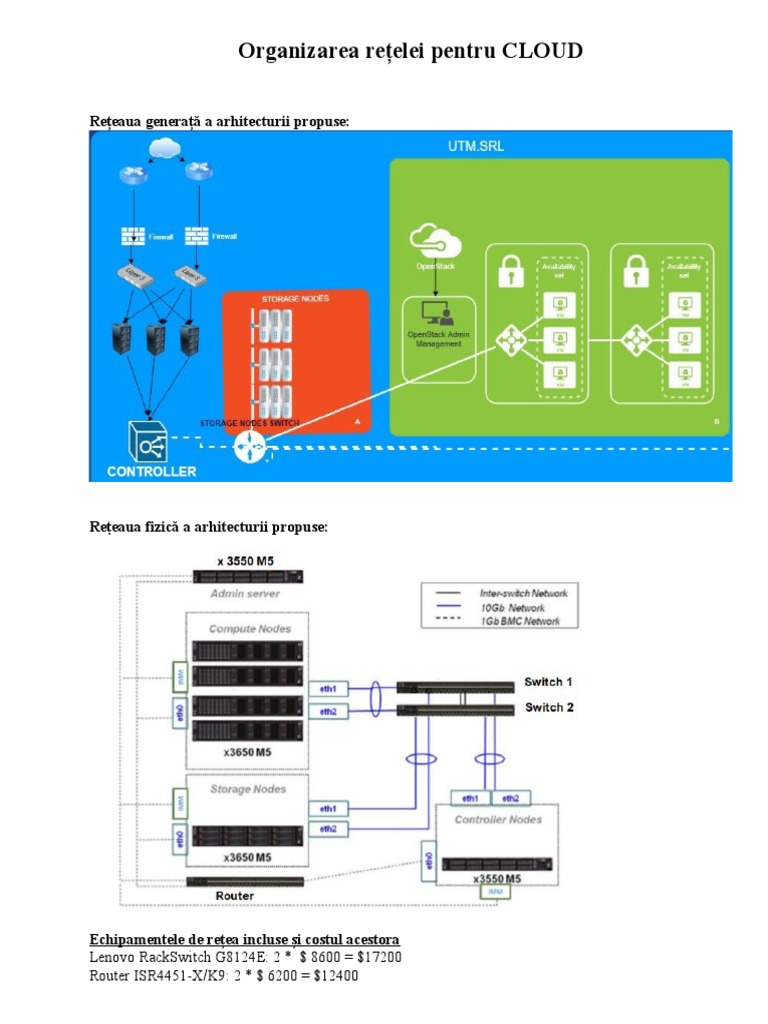

Organizarea rețelei pentru CLOUD

Rețeaua generață a arhitecturii propuse:

Rețeaua fizică a arhitecturii propuse:

Echipamentele de rețea incluse și costul acestora

Lenovo RackSwitch G8124E: 2 * $ 8600 = $17200
Router ISR4451-X/K9: 2 * $ 6200 = $12400
Firewall Cisco ASA 5500-X: 2* $812 = $1624
Total pentru echipamnetul de rețea este: $ 31224

Descrierea echipamentelor de rețea.

Lenovo RackSwitch G8124E

Urmează descrierea componenteleor. Arhitectura rețelei este destul de dezvoltată și poate fi utilizată pe
scară mai largă. Switch-urile de 10Gb sunt utilizate pentru rețeau internă și cea externă. OpenStack
Cloud cluster, și 1Gb switch este utilizat pentru legăura de server management. Lenovo RackSwitch
G8124E The Lenovo RackSwitch G8124E (din Figure 1) care are performanțe excepționale și cost redus,
care ne alocă performață și redundața necesară. In addition, RackSwitch G8124E livrează infrastructură
bogată la virtualizare. Converged Enhanced Ethernet (CEE)/Fibre Channel pentru Ethernet (FCoE),
Internet Small Computer System Interface (iSCSI), Accesibilitate înnaltă la clasa Layer 2 and Layer 3.

Router ISR4451-X/K9

Pentru routarea traficului care este oferit de la UTM.SRL provider avem nevoie de 2 routere Cisco
4451-X care poate furniza serviciile necesare pentru proiectul nostrum. Acest router oferă performanțe de
redirecționare Gigabit și cel mai larg set de servicii disponibile nativ într-o soluție cu o singură cutie.
Oferă fiabilitate la nivel de aparatură, servicii fără plată și servicii simplificate care reduc cheltuielile.
Specificații tehnice
Service module (SM)
Flash Memory Installed Size 8 GB
Max Supported Size 32 GB
Header
Ethernet 10Base-T/100Base-TX/1000Base-T
Qty 4
Type
USB 2.0
AS/NZ 3548 Class A, AS/NZS 60950-1, BSMI CNS 13438, CAN/CSA C22.2 No. 60950-1, CISPR 22
Class A, CISPR 24, EMI, EN 60950-1, EN 61000, EN300-386, EN50082-1, EN55022 Class A, EN55024,
FCC CFR47 Part 15, ICES-003 Class A, IEC 60950-1, KN22, KN24, UL 60950-1, VCCI V-3
Data Link Protocol
Ethernet, Fast Ethernet, Gigabit Ethernet
Remote Management Protocol

RMON, SNMP
Compliant Standards
IEEE 802.3
Status Indicators
Link/activity, Power
Features
Syslog support
Network Transport Protocol
IPSec, PPPoE
Modular
Modular
Form Factor
Desktop, Rack-mountable
Key Features
USB port
OS Provided
Type
Cisco IOS IP Base
Power Device
Frequency Required
47/63 Hz
Nominal Voltage
AC 120/230 V
Type
Internal power supply
RAM
Installed Size 4 GB
Max Supported Size 16 GB

Firewall Cisco ASA 5500-X

Series Cisco ASA 5500-X with FirePOWER Services
Specificații tehnice
Status Orderable Buy
Compatibility Compatible Interfaces and Modules
More Specifications
Serial ports: 1 RJ-45 console
Power input (per power supply) AC current: 4.85A
Integrated I/O: 8-port 10/100/1000
Memory: 8 GB
Solid-state drive: 1 slot, 120 GB multiline configurator self-encrypting drive (ML
Form factor: 1 rack unit (RU), 19-in. rack-mountable
Packets per second (64 byte): 700000
Maximum heat dissipation: 369 BTU/hr
Maximum new connections per second: 20000
Stateful inspection throughput (max): 2 Gbps
Output Maximum Peak: 108W
USB 2.0 Ports: 2
Minimum syste flash: 8 GB
Stateful inspection throughput (multiprotocol): 1 Gbps
