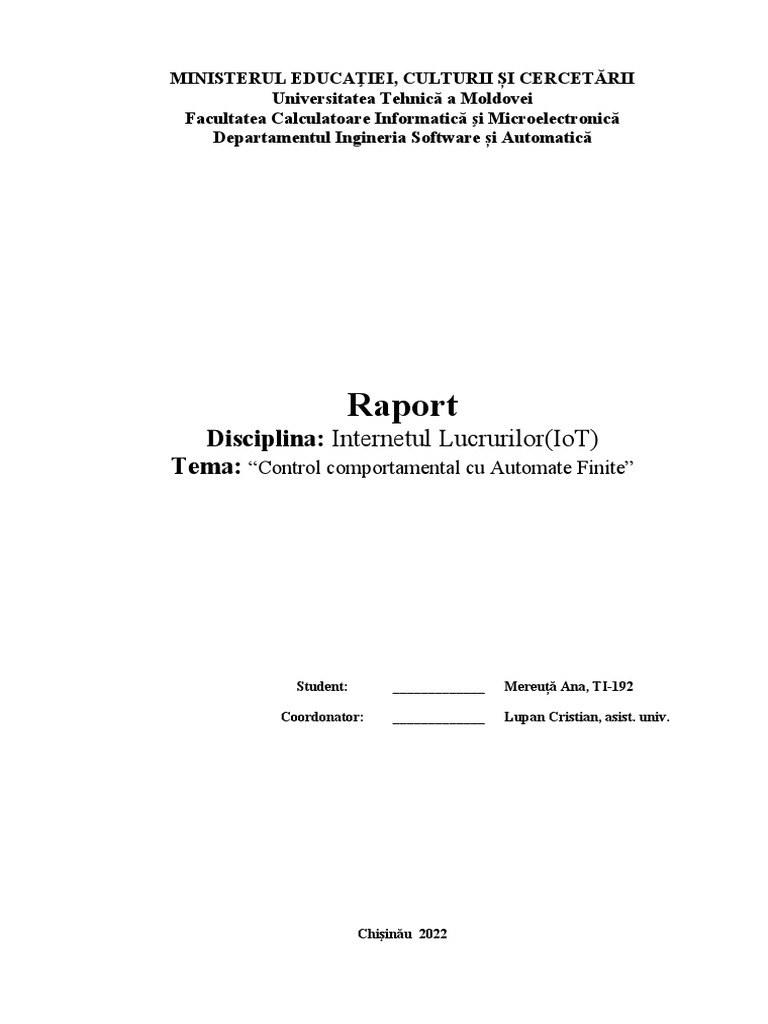

MINISTERUL EDUCAŢIEI, CULTURII ȘI CERCETĂRII

Universitatea Tehnică a Moldovei

Facultatea Calculatoare Informatică şi Microelectronică
Departamentul Ingineria Software și Automatică

Raport
Disciplina: Internetul Lucrurilor(IoT)
Tema: “Control comportamental cu Automate Finite”

Student: _____________ Mereuță Ana, TI-192

Coordonator: _____________ Lupan Cristian, asist. univ.

Chişinău 2022
Sarcina propusă
Sa se realizeze o aplicatie ce va implementa Automatele finite dupa cum urmeaza:
- Proiectare Automat Finit aplicatie Button-Led.
- Proiectare Automat Finit aplicatie Semafor
Recomandare:
- Sa sa se utiliza interfata seriala pentru rapoarte de functionare a automatelor;
- Reutilizati la maxim solutiile prezentate in laboratoarele precedente;
- Revizuiti resursele predate la curs.

Figura 1 – Circuitul lucrării de laborator

Pentru început automatul finit va avea starea inițială și anume ca semaforul pe vertical este verde
iar cel de pe orizontală este roșu. Acest lucru se observă în Figura 2.
 Figura 2 – Aprinderea semaforului vertical în intersecție
În cazul când apar mașini pe orizontală, sau în cazul nostru se apasă butonul push care indică
horizontal flow, culorile se vor schimba respectiv, astfel în Figura 3 este aratată această schimbare.

Figura 3 – Aprinderea semaforului orizontal în intersecție

În timpul de schimbare ale culorilor se face o tranziție prin culoarea galbenă după care ajunge la
starea finală, lucru demonstrat în Figura 3.
Codul sursă
#define NORTH_PIN 1
#define EAST_PIN 2
#define EAST_RED_PIN 5
#define EAST_YELLOW_PIN 6
#define EAST_GREEN_PIN 7
#define NORTH_RED_PIN 8
#define NORTH_YELLOW_PIN 9
#define NORTH_GREEN_PIN 10
#define goN 0 // 0b00
#define waitN 1 // 0b01
#define goE 2 // 0b10
#define waitE 3 // 0b11
#define LED_PIN 13
#define LED_BUTTON_PIN 12
#define LED_OFF_STATE 0
#define LED_ON_STATE 1

struct SemaphoreState {
unsigned long Out;
unsigned long Time;
unsigned long Next[4];

};

typedef
const struct SemaphoreState SemaphoreType;

struct LedState {
unsigned long Out;
unsigned long Time;
unsigned long Next[2];

};

typedef
const struct LedState LedType;

SemaphoreType Semaphore[4] = {

{
0b100001,
1000,
{
goN,
waitN,
goN,
waitN
}
},

{
0b100010,
200,
{
 goE,
goE,
goE,
goE
}
},

{
0b001100,
1000,
{
goE,
goE,
waitE,
waitE
}
},

{
0b010100,
200,
{
goN,
goN,
goN,
goN
}
}

};

int Semaphore_State = goN;

LedType LedFSM[2] = {

{
0,
10,
{
LED_OFF_STATE,
LED_ON_STATE
}
 },
{
1,
10,
{
LED_ON_STATE,
LED_OFF_STATE
}
}

};

int LedFSM_State = LED_OFF_STATE;

void setup()

// init button pinMode(NORTH_PIN, INPUT); pinMode(EAST_PIN, INPUT);

pinMode(LED_BUTTON_PIN, INPUT);

// init led

pinMode(EAST_RED_PIN, OUTPUT);

pinMode(EAST_YELLOW_PIN, OUTPUT);

pinMode(EAST_GREEN_PIN, OUTPUT);

pinMode(NORTH_RED_PIN, OUTPUT);

pinMode(NORTH_YELLOW_PIN, OUTPUT);

pinMode(NORTH_GREEN_PIN, OUTPUT);

pinMode(LED_PIN, OUTPUT);

int GetInputSemaphore(void) {

int northButton = digitalRead(NORTH_PIN);

int eastButton = digitalRead(EAST_PIN);
 if (northButton && eastButton)
return 0b11;

else if (northButton)

return 0b10;

else if (eastButton)

return 0b01;

else

return 0b00;

void SetOutputSemaphore(int out) {

int ledState;

ledState = (out & (1 << 5)) ? HIGH : LOW;

digitalWrite(EAST_RED_PIN, ledState);
ledState = (out & (1 << 4)) ? HIGH : LOW;
digitalWrite(EAST_YELLOW_PIN, ledState);
ledState = (out & (1 << 3)) ? HIGH : LOW;
digitalWrite(EAST_GREEN_PIN, ledState);
ledState = (out & (1 << 2)) ? HIGH : LOW;
digitalWrite(NORTH_RED_PIN, ledState);
ledState = (out & (1 << 1)) ? HIGH : LOW;
digitalWrite(NORTH_YELLOW_PIN, ledState);
ledState = (out & (1 << 0)) ? HIGH : LOW;
digitalWrite(NORTH_GREEN_PIN, ledState);
}

void HandleSemaphore(void) {

// 1. output based on current state

int output = Semaphore[Semaphore_State].Out;

SetOutputSemaphore(output);
 // 2. wait fo time relevant to state delay(Semaphore[Semaphore_State].Time * 10);

// 3. get input

int input = GetInputSemaphore();

Semaphore_State = Semaphore[Semaphore_State].Next[input];

void HandleLed(void) {

int output = LedFSM[LedFSM_State].Out;

digitalWrite(LED_PIN, output);

int input = digitalRead(LED_BUTTON_PIN);

// 4. change state based on input and current state LedFSM_State =

LedFSM[LedFSM_State].Next[input];

void loop()

HandleLed();

HandleSemaphore();
