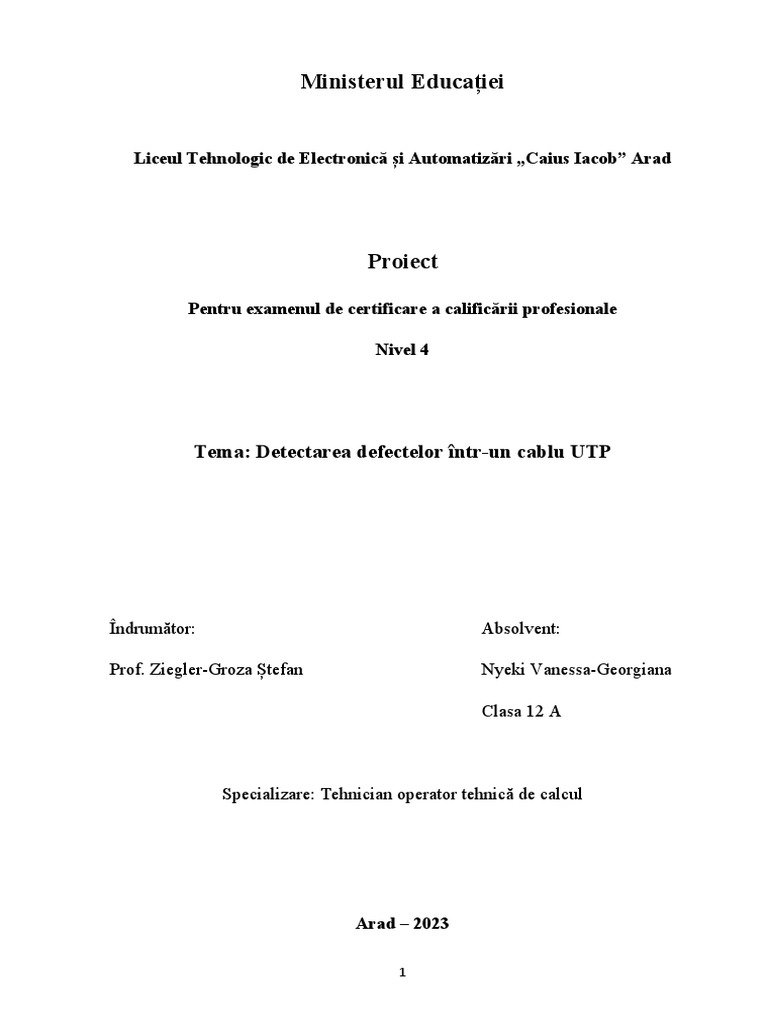

Ministerul Educației

Liceul Tehnologic de Electronică și Automatizări „Caius Iacob” Arad

Proiect

Pentru examenul de certificare a calificării profesionale

Nivel 4

Tema: Detectarea defectelor într-un cablu UTP

Îndrumător: Absolvent:

Prof. Ziegler-Groza Ștefan Nyeki Vanessa-Georgiana

Clasa 12 A

Specializare: Tehnician operator tehnică de calcul

Arad – 2023

1
Cuprins

Introducere 3

Cablurile UTP 6

Detectarea defectelor într-un cablu UTP 11

Straightover 13

Depistarea defectelor in cablul UTP 13

Aparate de detectare a defecțiunilor unui cablu UTP 15

Concluzie 18

Bibliografie 19

2
Introducere

Istoria defecțiunilor și defectelor cablurilor UTP poate fi urmărită încă din primele zile ale
rețelei, când Ethernet a fost introdus pentru prima dată în anii 1980. La acea vreme, cablurile
UTP erau mai puțin comune decât cablurile coaxiale și erau utilizate de obicei doar pentru
distanțe scurte.

Unul dintre cele mai vechi tipuri de cablu UTP a fost Categoria 3 (Cat3), care era capabil să
transmită date la viteze de până la 10 Mbps. Cu toate acestea, acest tip de cablu era predispus la
interferențe de la dispozitivele electrice din apropiere și avea o lățime de bandă limitată, făcându-
l nepotrivit pentru multe aplicații de rețea.

La începutul anilor 1990, au fost introduse cabluri UTP de Categoria 5 (Cat5), care au oferit
performanțe îmbunătățite și lățime de bandă mai mare. Cu toate acestea, cablurile Cat5 au fost,
de asemenea, mai predispuse la diafonie și interferențe decât cablurile coaxiale și au necesitat o
instalare și testare mai atentă pentru a asigura performanță fiabilă.

Pe măsură ce tehnologia de rețea a continuat să evolueze, au fost dezvoltate noi tipuri de cabluri
UTP, inclusiv Categoria 5e (Cat5e), Categoria 6 (Cat6) și Categoria 6a (Cat6a). Aceste cabluri
au oferit viteze mai mari și performanțe îmbunătățite, dar au necesitat și proceduri mai riguroase
de testare și instalare pentru a asigura o conectivitate fiabilă.

În ciuda îmbunătățirilor continue ale tehnologiei cablului UTP, defecțiunile și defecte pot apărea
din cauza unei varietăți de factori, inclusiv daune fizice, factori de mediu și defecte de fabricație.
Testele și inspecțiile regulate pot ajuta la identificarea și abordarea acestor probleme, asigurând o
transmisie și o conectivitate fiabile a datelor.

3
Începuturile eșecului defectelor în cablurile UTP pot fi urmărite până la dezvoltarea timpurie a
rețelelor Ethernet în anii 1970 și 1980. La acea vreme, cablurile coaxiale erau cel mai des folosit
tip de cablu pentru rețelele Ethernet, dar erau costisitoare și greu de instalat. Cablurile UTP au
fost dezvoltate ca o alternativă mai ieftină și mai ușor de instalat.

Cu toate acestea, primele cabluri UTP au fost supuse unui număr de defecte și defecțiuni,
inclusiv diafonie, atenuare și interferențe electromagnetice. Aceste probleme au fost cauzate de o
serie de factori, inclusiv răsucirea perechilor de cabluri, calitatea firului de cupru utilizat și
eficacitatea ecranării cablului.

Pentru a rezolva aceste probleme, inginerii au lucrat pentru a îmbunătăți procesele de proiectare
și producție pentru cablurile UTP. Aceasta a inclus dezvoltarea unor tehnici mai bune de răsucire
a sârmei, utilizarea sârmei de cupru de calitate superioară și îmbunătățirea ecranării și izolației
cablurilor. Aceste îmbunătățiri au condus la dezvoltarea cablurilor UTP de Categoria 5 în anii
1990, care au oferit performanțe și fiabilitate mai mari decât cablurile UTP anterioare.

În ciuda acestor îmbunătățiri, cablurile UTP pot fi în continuare supuse defecte și defecțiuni,
inclusiv circuite deschise, scurtcircuitare și probleme cu conectorii. Testarea și inspecția regulată
a cablurilor UTP este importantă pentru a vă asigura că acestea funcționează corect și pentru a
identifica și rezolva orice probleme înainte ca acestea să ducă la oprirea rețelei sau pierderea de
date.

Cablajul cu perechi răsucite este un tip de cablare în care doi conductori ai unui singur circuit
sunt răsuciți împreună în scopul de a anula interferența electromagnetică (EMI) de la surse
externe; de exemplu, radiația electromagnetică de la cablurile perechi răsucite neecranate (UTP)
și diafonia între perechile învecinate. A fost inventat de Alexander Graham Bell.

4
O scurtă lecție de istorie: După inventarea telefonului, utilizarea rapidă a electricității a început
să creeze noi probleme. Oamenii au început să observe că acolo unde liniile telefonice circulau
lângă liniile de tramvai electric, calitatea semnalului a scăzut semnificativ.

Problema a fost cauzată de interferența electrică, numită zgomot, care a redus efectiv calitatea
semnalului și intervalul de lungime a cablurilor. Alexander Graham Bell a rezolvat această
problemă prin crearea de cabluri cu perechi răsucite. O soluție simplă, dar eficientă la problemă
și una care a condus la circuitele echilibrate.

Avantajul cablurilor cu perechi răsucite este lungimea extinsă pe care o pot rula și calitatea
semnalului pe care îl pot produce, aducându-ne la curent cu cablurile Twisted Pair utilizate în
cablurile IT (și multe altele).

Alexander Graham Bell

5
„Twisted Pair” este o altă modalitate de a identifica o soluție de cablare de rețea care se mai
numește și Unshielded Twisted Pair (UTP) și a fost inventată de Alexander Graham Bell în 1881.
Aplicațiile de telefonie pentru afaceri de interior le folosesc în pachete de 25 de perechi.

În 1881, când Alexander Graham Bell a inventat cablurile cu perechi răsucite, el nu și-ar fi putut
imagina niciodată că vor fi încă folosite astăzi și că datorăm atât de mult din cablurile noastre IT
de mare viteză invenției sale.

Cablurile UTP

Cablul torsadat este un tip de cablu des întâlnit în care doi conductori sunt răsuciți unul în jurul
celuilalt în scopul anulării interferentei electromagnetice ce cauzează diafonie. Numărul de
răsuciri pe o distanță de un metru face parte din specificațiile tipurilor de cabluri. Cu cât acest
număr este mai mare, cu atât diafonia este redusă mai mult. Răsucirea firelor cauzează reducerea
interferenței deoarece:

Zona de buclă dintre conductori (care determină cuplajul magnetic în semnal) este redusă la
minimul fizic.

Direcțiile de curent generate de un câmp magnetic cuplat uniform sunt inversate la fiecare
răsucire, anulându-se reciproc.

Cablu torsadat neecranat UTP (Unshielded Twisted Pair)

Este format din 4 perechi de fire, izolate între ele. Prin torsadarea perechilor de fire apare efectul
de anulare, efect ce limitează degradarea semnalului util din cauza interferențelor magnetice.

6
Cablul torsadat neecranat este cea mai des întâlnită variantă de cablu torsadat din rețele de date.
Cablurile UTP sunt numite adesea cabluri Ethernet, după Ethernet, standardul cel mai răspândit
(dar nu și cel mai fiabil) ce folosește cabluri UTP. Acesta este tipul principal de cablu utilizat în
bucla locală a rețelelor telefonice și în rețelele de date (în special drept cablu patch sau conexiune
temporară la rețea) datorită flexibilității sale deosebite.

Spre deosebire de FTP și STP, cablul UTP nu are nici un tip de ecranare.

Cablurile UTP (Unshielded Twisted Pair) sunt un tip de cablu folosit în mod obișnuit pentru
transmiterea semnalelor de date printr-o rețea. Ele constau din mai multe perechi de fire, fiecare
dintre acestea fiind răsucite împreună pentru a reduce interferența și diafonia între fire.

Cablurile UTP sunt populare din mai multe motive, inclusiv costul redus, ușurința de instalare și
capacitatea de a suporta transmisia de date de mare viteză. Ele sunt utilizate în mod obișnuit
pentru conexiunile Ethernet, precum și pentru alte tehnologii de rețea, cum ar fi VoIP (Voice
over Internet Protocol) și videoconferințe.

Cablurile UTP vin în mai multe categorii diferite, care se disting prin caracteristicile lor de
performanță. Cablurile de Categoria 5 (Cat 5) au fost cele mai frecvent utilizate cabluri UTP în
anii 1990 și începutul anilor 2000, dar au fost în mare parte înlocuite cu cabluri de performanță
mai ridicată, cum ar fi Categoria 5e (Cat 5e), Categoria 6 (Cat 6) și Categoria. 7 cabluri (Cat 7).

Cablurile UTP sunt adesea preferate față de alte tipuri de cabluri, cum ar fi cablurile coaxiale și
cablurile cu fibră optică, datorită costului lor mai mic și ușurinței de utilizare. Cu toate acestea,
cablurile UTP sunt încă supuse diferitelor tipuri de defecte și defecțiuni, cum ar fi circuite
deschise, scurtcircuit, diafonie și neadaptări de impedanță. Testarea și inspecția regulată a

7
cablurilor UTP este importantă pentru a vă asigura că acestea funcționează corect și pentru a
identifica și rezolva orice problemă înainte ca acestea să ducă la oprirea rețelei sau pierderea de
date.

Există mai multe tipuri de cabluri UTP (Unshielded Twisted Pair), care se disting prin
caracteristicile lor de performanță. Iată câteva dintre cele mai utilizate tipuri de cabluri UTP:

Cabluri de categoria 5 (Cat 5): acestea au fost cele mai utilizate cabluri UTP în anii 1990 și
începutul anilor 2000. Sunt capabili să transmită date la viteze de până la 100 Mbps (megabiți pe
secundă) și au o frecvență maximă de 100 MHz (megaherți).

Cabluri Categoria 5e (Cat 5e): Aceste cabluri sunt o versiune îmbunătățită a cablurilor Cat 5 și
sunt capabile să transmită date la viteze de până la 1 Gbps (gigabiți pe secundă). Au o frecvență
maximă de 100 MHz și sunt adesea folosite pentru conexiuni Ethernet.

Cabluri Categoria 6 (Cat 6): Aceste cabluri sunt concepute pentru rețele de înaltă performanță și
pot transmite date la viteze de până la 10 Gbps pe distanțe de până la 55 de metri. Au o frecvență
maximă de 250 MHz și sunt adesea folosite pentru centre de date și alte aplicații cu lățime de
bandă mare.

Cabluri Categoria 6a (Cat 6a): Aceste cabluri sunt o versiune îmbunătățită a cablurilor Cat 6 și
pot transmite date la viteze de până la 10 Gbps pe distanțe de până la 100 de metri. Au o
frecvență maximă de 500 MHz și sunt adesea folosite pentru aplicații de înaltă performanță, cum
ar fi aplicațiile 10 Gigabit Ethernet și PoE (Power over Ethernet).

8
Cabluri Categoria 7 (Cat 7): Aceste cabluri sunt concepute pentru aplicații de mare viteză, cu
lățime de bandă mare și pot transmite date la viteze de până la 10 Gbps pe distanțe de până la
100 de metri. Au o frecvență maximă de 600 MHz și sunt adesea folosite pentru centre de date și
alte aplicații de înaltă performanță.

Pe lângă aceste categorii principale, există și subcategorii și variații ale cablurilor UTP, cum ar fi
cablurile UTP ecranate (care au ecranare suplimentară pentru a reduce interferențele) și cablurile
UTP cu rating plen (care sunt concepute pentru a fi utilizate în spațiile de tratare a aerului din
clădiri) .

Culorile cablurilor UTP (Unshielded Twisted Pair) sunt importante deoarece ajută la
identificarea firelor individuale din cablu și asigură că cablul este terminat și conectat
corespunzător. Cablurile UTP constau în mod obișnuit din patru perechi de fire, fiecare dintre ele
răsucite împreună și codate cu culori pentru a fi mai ușor de identificat.

9
Schema de codare a culorilor pentru cablurile UTP este următoarea:

Perechea 1: alb/albastru (albastru)

Perechea 2: alb/portocaliu (portocaliu)

Perechea 3: alb/verde (verde)

Perechea 4: alb/maro (maro)

Firul alb din fiecare pereche este firul „vârf”, iar firul colorat este firul „inelar”. Culorile sunt
standardizate pentru a asigura coerența între diferitele instalații și producători.

Când terminați un cablu UTP, este important să potriviți firele cu pinii corecți de pe conector sau
mufă. Standardele de cablare T568A și T568B sunt cele mai frecvent utilizate în conexiunile
Ethernet și ambele folosesc aceeași schemă de codare a culorilor, dar cu alocări diferite ale pinii.

Pe lângă faptul că ajută la terminarea și identificarea cablurilor, culorile cablurilor UTP pot
indica și tipul și categoria cablului. De exemplu, cablurile Cat 5e sunt de obicei albastre, în timp
ce cablurile Cat 6 sunt adesea portocalii. Cu toate acestea, acesta nu este un standard universal,
iar producătorii de cabluri pot folosi diferite culori sau marcaje pentru a indica tipul și categoria
cablurilor lor.

10
Detectarea defectelor într-un cablu UTP

Cablurile UTP (Unshielded Twisted Pair) sunt supuse diferitelor tipuri de defecte și defecțiuni
care le pot afecta performanța și fiabilitatea. Unele dintre cele mai frecvente defecte și defecțiuni
includ:

Circuite deschise: Un circuit deschis apare atunci când un fir din cablu este rupt sau deconectat.
Acest lucru poate determina ca cablul să nu mai transmită date sau să transmită date în mod
intermitent.

Scurtcircuit: Un scurtcircuit apare atunci când două sau mai multe fire din cablu intră în contact
unul cu celălalt. Acest lucru poate face ca cablul să transmită date incorect sau deloc.

Crosstalk: Crosstalk apare atunci când semnalele de la un fir din cablu interferează cu semnalele
de pe alt fir, ceea ce duce la erori de date și la o performanță redusă.

Nepotriviri de impedanță: neadaptarea de impedanță apar atunci când impedanța cablului nu se

potrivește cu impedanța interfeței de rețea, provocând reflexii de semnal și erori de date.

Probleme cu conectorii și mufele: conectorii și mufele se pot slăbi, coroda sau deteriora, ceea ce
duce la probleme de conexiune și erori de date.

Pentru a preveni și a aborda aceste tipuri de defecte și defecțiuni, este importantă testarea și
inspecția regulată a cablurilor UTP. Testerele de cabluri pot fi folosite pentru a verifica circuitele
deschise, scurtcircuitații și diafonia, în timp ce analizoarele de rețea pot fi folosite pentru a

11
măsura impedanța și calitatea semnalului. Inspecția vizuală poate ajuta, de asemenea, la
identificarea problemelor cu conectori și mufe.

Pe lângă testarea și inspecția regulată, alte bune practici pentru menținerea performanței și
fiabilității cablului UTP includ utilizarea cablurilor și conectorilor de înaltă calitate, evitarea
îndoirilor și îndoirile ascuțite ale cablului și reducerea la minimum a interferențelor
electromagnetice de la alte dispozitive și cabluri.

12
Straightover

Dacă ordinea de recepționare este aceeași cu cea de transmisie → Straightover

1,2,3,4,5,6,7,8 - 3,6,1,7,8,2,4,5 sau

1,2,3,4,5,6,7,8 - 3,6,1,4,5,2,7,8

Dacă ordinea de recepționare este diferita de ordinea de transmisie → Crossover

1,2,3,4,5,6,7,8 - 8,7,6,5,4,3,2,1

13
Depistarea defectelor in cablul UTP

Pentru a găsi defecte la un cablu UTP (Unshielded Twisted Pair), puteți utiliza un tester de cablu
sau un analizor de rețea. Iată pașii pe care îi puteți urma:

- Deconectați cablul UTP de la rețea și de la toate dispozitivele.

- Inspectați cablul pentru orice deteriorare vizibilă sau semne de uzură, cum ar fi tăieturi,
îndoiri sau fire uzate. Dacă găsiți vreo deteriorare, înlocuiți cablul.
- Utilizați un tester de cablu pentru a verifica continuitatea firelor din cablu. Un tester de
cablu va indica dacă fiecare fir este conectat corect, deschis sau scurtcircuitat. Asigurați-
vă că testerul pe care îl utilizați este compatibil cu tipul de cablu pe care îl testați (de
exemplu, Cat 5, Cat 6).
- Utilizați un analizor de rețea pentru a efectua o analiză mai aprofundată a performanței
cablului. Un analizor de rețea poate identifica probleme precum diafonia, zgomotul și
pierderea semnalului. Acest instrument poate oferi, de asemenea, informații despre
calitatea conexiunilor cablului și starea generală de sănătate a rețelei.

Dacă identificați orice defecte sau probleme cu cablul, înlocuiți-l sau reparați-l după cum este
necesar.

Este important să rețineți că, deși testerele de cabluri și analizoarele de rețea vă pot ajuta să
identificați problemele legate de cablurile UTP, acestea nu sunt sigure și este posibil să nu
detecteze toate tipurile de defecte. În unele cazuri, singura modalitate de a identifica și rezolva
problemele poate fi inspectarea fizică a cablului și a conexiunilor acestuia.

Puteți vedea defecțiunea unui cablu UTP (Unshielded Twisted Pair) prin inspectarea cablului

14
pentru deteriorări fizice sau folosind un tester de cablu sau un analizor de rețea. Iată câteva
metode pentru a vedea defecțiunea unui cablu UTP:

Inspecție fizică: Inspectați cablul pentru orice daune vizibile, cum ar fi tăieturi, îndoituri sau fire
uzate. De asemenea, puteți verifica conectorii și terminațiile cablurilor pentru orice semne de
deteriorare sau uzură.

Testarea continuității: utilizați un tester de cablu pentru a verifica continuitatea firelor din cablu.
Un tester de cablu va indica dacă fiecare fir este conectat corect, deschis sau scurtcircuitat. Dacă
un fir este deschis, înseamnă că nu este conectat la celălalt capăt, iar dacă este scurtcircuitat,
înseamnă că două sau mai multe fire au intrat în contact unul cu celălalt.

Analizor de rețea: utilizați un analizor de rețea pentru a efectua o analiză mai aprofundată a
performanței cablului. Un analizor de rețea poate identifica probleme precum diafonia, zgomotul
și pierderea semnalului. Acest instrument poate oferi, de asemenea, informații despre calitatea
conexiunilor cablului și starea generală de sănătate a rețelei.

Urmărirea semnalului: puteți utiliza un toner sau un trasor pentru a identifica locația unei
defecțiuni în cablu. Tonerul generează un semnal pe care îl puteți urmări de-a lungul cablului
pentru a identifica orice rupere sau deteriorare.

Folosind aceste metode, puteți vedea defecțiunea unui cablu UTP și puteți lua măsurile adecvate
pentru a repara sau înlocui cablul pentru a vă asigura că rețeaua dumneavoastră funcționează fără
probleme.

15
Aparate de detectare a defecțiunilor unui cablu UTP

Există mai multe dispozitive care pot fi utilizate pentru a detecta defecțiunile unui cablu UTP,
inclusiv:

Tester de cablu: Un tester de cablu este un dispozitiv folosit pentru a verifica conectivitatea unui
cablu UTP. Verifică continuitatea, scurtcircuitarea, deschiderile și conexiunile greșite ale
cablului. Testerele de cabluri pot varia de la simple teste de continuitate la modele mai avansate
care pot identifica defecțiuni specifice și pot oferi informații detaliate de diagnosticare.

16
Reflectometru în domeniul timpului (TDR): Un TDR este un dispozitiv mai avansat care
utilizează semnale de impuls pentru a detecta defecțiunile unui cablu UTP. Poate identifica
distanța până la o defecțiune a cablului și poate oferi informații despre tipul de defecțiune (de
exemplu, scurtcircuit, deschis, nepotrivire de impedanță etc.). TDR-urile sunt utilizate de obicei
de inginerii de rețea și instalatori pentru depanarea și verificarea instalărilor prin cablu.

Analizor de rețea: un analizor de rețea este un dispozitiv mai sofisticat care poate detecta și
diagnostica defecțiunile unui cablu UTP, precum și în infrastructura rețelei. Poate identifica
problemele cu calitatea semnalului, impedanța, zgomotul și alți factori care pot afecta
performanța rețelei. Analizatoarele de rețea sunt adesea folosite de profesioniștii IT și
administratorii de rețea pentru a depana probleme complexe de rețea.

Multimetru: un multimetru este un instrument versatil care poate fi folosit pentru a măsura
diferite proprietăți electrice ale unui cablu UTP, cum ar fi rezistența, tensiunea și curentul. Poate
fi folosit pentru a detecta circuite deschise sau scurtcircuite în cablu și poate ajuta la identificarea
locației defecțiunii.

În general, dispozitivul specific care este cel mai potrivit pentru detectarea defecțiunilor într-un
cablu UTP va depinde de natura și gravitatea problemei, precum și de nivelul de expertiză al
persoanei care efectuează diagnosticul.

17
Concluzie

În concluzie, cablurile UTP (Unshielded Twisted Pair) pot întâmpina o serie de defecțiuni și
defecte în timp care pot cauza opriri ale rețelei și pierderi de date. Aceste defecțiuni pot fi
cauzate de daune fizice, terminare sau conexiune necorespunzătoare sau defecte de fabricație.
Tipurile obișnuite de defecțiuni și defecte ale cablului UTP includ circuite deschise, scurtcircuit,
diafonie și pierderea semnalului.

Pentru a identifica și rezolva problemele legate de cablurile UTP, este esențial să inspectați
cablul pentru a detecta daune fizice, să utilizați testere de cablu sau analizoare de rețea pentru a
verifica continuitatea și performanța cablului și să utilizați instrumente de urmărire a semnalului
pentru a identifica locația defecțiunilor. Întreținerea și testarea regulată pot ajuta la prevenirea
defecțiunilor și defectelor cablurilor UTP și pot asigura funcționarea fără probleme a rețelei dvs.

18
Bibliografie

1. www.raillynews.com

2. www.baur.eu

3. ocw.cs.pub.ro

4. https://ro.wikipedia.org/

19
