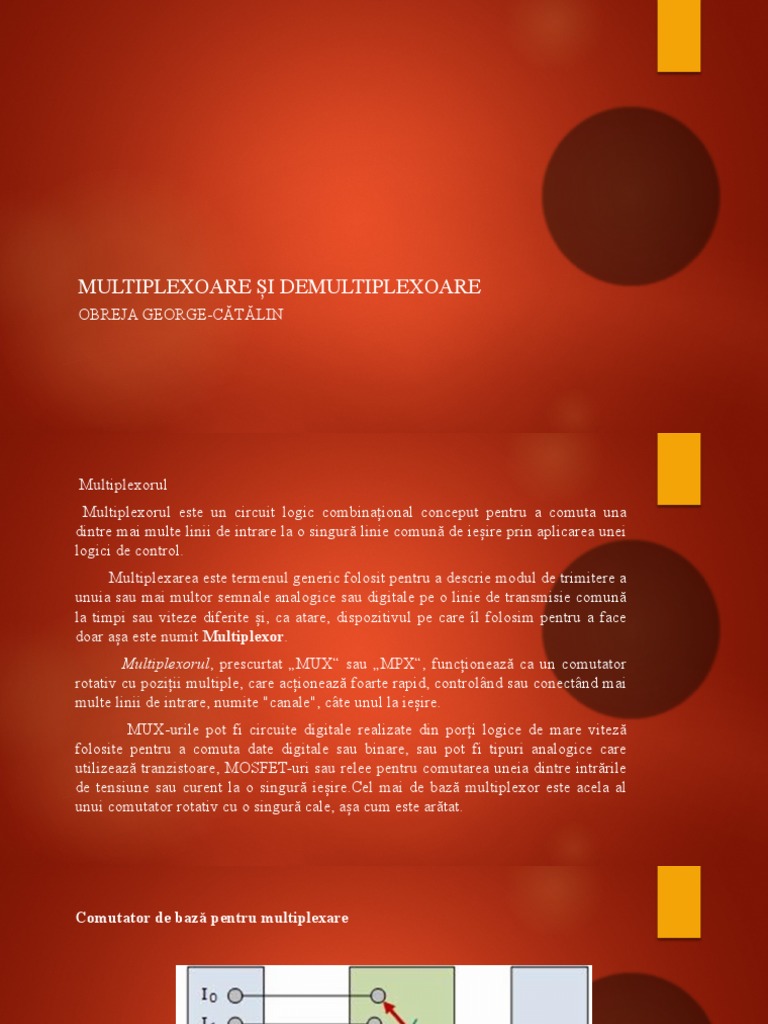

MULTIPLEXOARE ȘI DEMULTIPLEXOARE

OBREJA GEORGE-CĂTĂLIN
Multiplexorul
Multiplexorul este un circuit logic combinațional conceput pentru a comuta una
dintre mai multe linii de intrare la o singură linie comună de ieșire prin aplicarea unei
logici de control.
Multiplexarea este termenul generic folosit pentru a descrie modul de trimitere a
unuia sau mai multor semnale analogice sau digitale pe o linie de transmisie comună
la timpi sau viteze diferite și, ca atare, dispozitivul pe care îl folosim pentru a face
doar așa este numit Multiplexor.
Multiplexorul, prescurtat „MUX“ sau „MPX“, funcționează ca un comutator
rotativ cu poziții multiple, care acționează foarte rapid, controlând sau conectând mai
multe linii de intrare, numite "canale", câte unul la ieșire.
MUX-urile pot fi circuite digitale realizate din porți logice de mare viteză
folosite pentru a comuta date digitale sau binare, sau pot fi tipuri analogice care
utilizează tranzistoare, MOSFET-uri sau relee pentru comutarea uneia dintre intrările
de tensiune sau curent la o singură ieșire.Cel mai de bază multiplexor este acela al
unui comutator rotativ cu o singură cale, așa cum este arătat.
Comutator de bază pentru multiplexare
Comutatorul rotativ, numit și comutator wafer deoarece fiecare strat al comutatorului
este cunoscut ca un wafer, este un dispozitiv mecanic ale cărui intrări sunt selectate
prin rotirea unui arbore. Cu alte cuvinte, comutatorul rotativ este un comutator
manual pe care îl puteți utiliza pentru a selecta date individuale sau linii de semnal
pur și simplu prin comutarea intrărilor sale "ON" sau "OFF".

În electronica digitală, multiplexoarele sunt cunoscute ca selectoare de date,

deoarece pot "selecta" fiecare linie de intrare, sunt construite din comutatoare
analogice individuale încapsulate într-un singur pachet IC, spre deosebire de
selectoarele de tip "mecanic", cum ar fi comutatoarele și releele normale
convenționale.
Acestea sunt utilizate ca o metodă de reducere a numărului de porți logice
necesare în schema unui circuit sau când este necesară o singură linie de
date sau o magistrală de date pentru a transporta două sau mai multe
semnale digitale diferite.
Selectarea liniei de intrare a multiplexorului

Adăugarea mai multor linii de adrese de control (n) va permite multiplexorului

să controleze mai multe intrări, deoarece poate comuta 2n intrări, dar fiecare
configurație a liniei de control va conecta doar o intrare la ieșire.
Atunci, punerea în aplicare a expresiei booleene de mai sus folosind porți
logice individuale ar necesita utilizarea a șapte porți individuale constând din
porți AND, OR și NOT, după cum se arată.
Demultiplexorul
Demultiplexorul este de fapt un circuit care poate distribui sau să furnizeze mai
multe ieșiri dintr-o singură intrare. Se poate numi adesea ca distribuitor de date sau
demo. Acesta poate funcționa ca un singur intrare multe comutator de ieșire. Liniile
de ieșire ale demultiplexorului sunt 'n' în număr, numărul liniei selectate este 'm' și n
= 2m. Semnalul de comandă sau codul de intrare selectațilinia de ieșire a cărei intrare
trebuie transmisă. De demux poate de asemenea să funcționeze ca un decodor binar
la decimat. Pentru aceasta, linia de intrare a datelor trebuie să fie la nivelul 1 logic, iar
intrarea binară este dată liniilor de intrare selectate. Linia corespunzătoare va da
rezultatul. În proiectarea mai multor circuite combinaționale, acest circuit este foarte
util.
Demultiplexor cu 3 linii de adresa si 23 linii de iesire:
Proiectarea unui demultiplexor se poate face stabilind functia de transfer pe baza
tabelului de adevar. Astfel, daca avem o gara cu opt linii, multiplexorul care distribuie
trenurile va trebui sa aiba trei intrari de selectie (log 8 = 3). Variabilele de intrare in
demultiplexor vor fi cele de la intrarea de date si intrarile de selectieVariabilele de
intrare in demultiplexor vor fi cele de la intrarea de date si intrarile de selectie.
Punand conditia ca primele opt date de intrare sa fie distribuite in ordine la cele opt
iesiri, se poate construi urmatorul tabel de adevar:
Bibliografie:
• https://www.qdidactic.com/stiinta-tehnica/comunicatii/demultiplexoare219.php
• https://www.creeaza.com/tehnologie/electronica-electricitate/Demultiplexoare453.
php
• https://eprofu.ro/docs/electronica/digitala/13multiplexoare-demultiplexoare.pdf
Vă multumesc!
