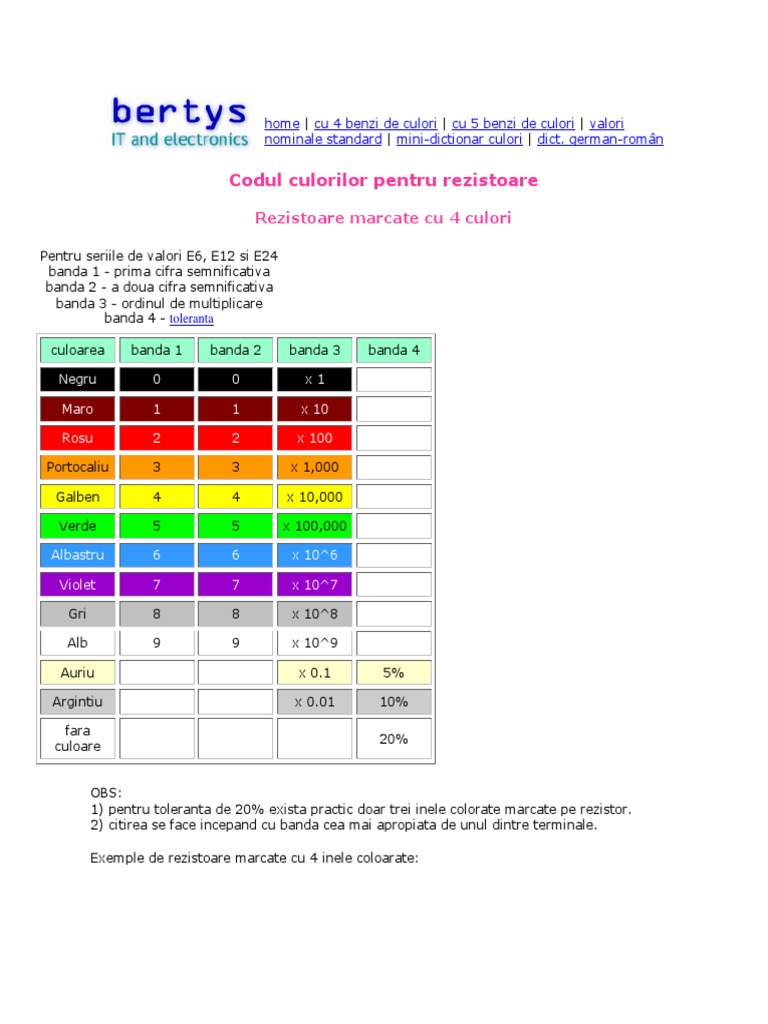

Codul culorilor pentru rezistoare

Rezistoare marcate cu 4 culori

Pentru seriile de valori E6, E12 si E24

banda 1 - prima cifra semnificativa
banda 2 - a doua cifra semnificativa
banda 3 - ordinul de multiplicare
banda 4 - toleranta

culoarea banda 1 banda 2 banda 3 banda 4

Negru 0 0 x1

Maro 1 1 x 10

Rosu 2 2 x 100

Portocaliu 3 3 x 1,000

Galben 4 4 x 10,000

Verde 5 5 x 100,000

Albastru 6 6 x 10^6

Violet 7 7 x 10^7

Gri 8 8 x 10^8

Alb 9 9 x 10^9

Auriu x 0.1 5%

Argintiu x 0.01 10%

fara
20%
culoare

OBS:
1) pentru toleranta de 20% exista practic doar trei inele colorate marcate pe rezistor.
2) citirea se face incepand cu banda cea mai apropiata de unul dintre terminale.

Exemple de rezistoare marcate cu 4 inele coloarate:

 banda 1 [ gri ] -> 8
rezistor
banda 2 [rosu] -> 2
82 Ω,
banda 3 [negru] -> x1 => valoarea 82x1 =
toleranta
5% 82 ohm
banda 4 [auriu] -> toleranta 5%
banda 1 [portocaliu] -> 3
rezistor
banda 2 [portocaliu] -> 3
330 kΩ,
banda 3 [galben] -> x10,000 => valoarea
toleranta
5% 33x10,000 =330 kohm
banda 4 [maro] -> toleranta 5%

Rezistoare marcate cu 5 culori

Pentru seriile de valori E48, E96 si E192

banda 1 - prima cifra semnificativa
banda 2 - a doua cifra semnificativa
banda 3 - a treia cifra semnificativa
banda 4 - ordinul de multiplicare
banda 5 - toleranta

culoarea banda 1 banda 2 banda 3 banda 4 banda 5

Negru 0 0 0 x1

Maro 1 1 1 x 10 1%

Rosu 2 2 2 x 100 2%

Portocaliu 3 3 3 x 1,000

Galben 4 4 4 x 10,000

Verde 5 5 5 x 100,000 0.50%

Albastru 6 6 6 x 10^6 0.25%

Violet 7 7 7 x 10^7 0.10%

Gri 8 8 8 x 10^8 0.05%

Alb 9 9 9 x 10^9

Auriu x 0.1 5%

Argintiu x 0.01 10%

Exemple de rezistoare marcate cu 5 inele coloarate :

 banda 1 [ portocaliu ] -> 3
rezistor banda 2 [negru] -> 0
30 kΩ, banda 3 [negru] -> 0
toleranta banda 4 [rosu] -> x100 => valoarea
1% 300x100 = 30,000 ohm ( 30 kohm )
banda 5 [maro] -> toleranta 1%
banda 1 [maro] -> 1
rezistor banda 2 [alb] -> 9
1.96
banda 3 [albastru] -> 6
kΩ,
toleranta
banda 4 [maro] -> x10 => valoarea 196x10
1% =1960 ohm = 1.96 kohm
banda 5 [maro] -> toleranta1%

=========================================================
=========================================================
====

Valori nominale standard ale rezistentelor pentru seriile E6, E12, E24, E48, E96 si E192 (
intre 1 si 10) :

E-6 E-12 E-24

20% 10% 5%
1.0 1.0 1.0
1.1
1.2 1.2
1.3
1.5 1.5 1.5
1.6
1.8 1.8
2.0
2.2 2.2 2.2
2.4
2.7 2.7
3.0
3.3 3.3 3.3
3.6
3.9 3.9
4.3
4.7 4.7 4.7
5.1
5.6 5.6
6.2
6.8 6.8 6.8
7.5
8.2 8.2
9.1

E-48 ( toleranta 2% ) E-192 ( toleranta 0.1% 0.25% sau 0.5 % )

1.00 2.05 3.01 4.02 5.11 6.19 7.15 8.25 1.00
9.09 2.00 3.01 4.02 5.05 6.04 7.06 8.06 9.09
1.05 2.15 3.16 4.22 5.36 6.49 7.50 8.66 1.01
9.53 2.03 3.05 4.07 5.11 6.12 7.15 8.16 9.19
1.10 2.26 3.32 4.42 5.62 6.81 7.87 1.02 2.05 3.09 4.12 5.17 6.19 7.23 8.25 9.31
1.15 2.37 3.48 4.64 5.90 1.04 2.08 3.12 4.17 5.23 6.26 7.32 8.35 9.42
1.21 2.49 3.65 4.87 1.05 2.10 3.16 4.22 5.30 6.34 7.41 8.45 9.53
1.27 2.61 3.83 1.06 2.13 3.20 4.27 5.36 6.42 7.50 8.56 9.65
1.33 2.74 1.07 2.15 3.24 4.32 5.42 6.49 7.59 8.66 9.76
1.40 2.87 1.09 2.18 3.28 4.37 5.49 6.57 7.68 8.76 9.88
1.47 1.10 2.21 3.32 4.42 5.56 6.65 7.77 8.87
1.54 1.11 2.23 3.36 4.48 5.62 6.73 7.87 8.98
1.62 1.13 2.26 3.40 4.53 5.69 6.81 7.96
1.69 1.14 2.29 3.44 4.59 5.76 6.90
1.78 1.15 2.32 3.48 4.64 5.83 6.98
1.87 1.17 2.34 3.52 4.70 5.90
1.96 1.18 2.37 3.57 4.75 5.97
1.20 2.40 3.61 4.81
E-96 ( toleranta 1% ) 1.21 2.43 3.65 4.87
1.00 2.00 3.01 4.02 5.11 6.04 7.15 8.06 1.23
9.09 2.46 3.70 4.93
1.02 2.05 3.09 4.12 5.23 6.19 7.32 8.25 1.24
9.31 2.49 3.74 4.99
1.05 2.10 3.16 4.22 5.36 6.34 7.50 8.45 1.26
9.53 2.52 3.79
1.07 2.15 3.24 4.32 5.49 6.49 7.68 8.66 1.27
9.76 2.55 3.83
1.10 2.21 3.32 4.42 5.62 6.65 7.87 8.87 1.29 2.58 3.88
1.13 2.26 3.40 4.53 5.76 6.81 1.30 2.61 3.92
1.15 2.32 3.48 4.64 5.90 6.98 1.32 2.64 3.97
1.18 2.37 3.57 4.75 1.33 2.67
1.21 2.43 3.65 4.87 1.35 2.71
1.24 2.49 3.74 4.99 1.37 2.74
1.27 2.55 3.83 1.38 2.77
1.30 2.61 3.92 1.40 2.80
1.33 2.67 1.42 2.84
1.37 2.74 1.43 2.87
1.40 2.80 1.45 2.91
1.43 2.87 1.47 2.94
1.47 2.94 1.49 2.98
1.50 1.50
1.54 1.52
1.58 1.54
1.62 1.56
1.65 1.58
1.69 1.60
1.74 1.62
1.78 1.64
1.82 1.65
1.87 1.67
1.91 1.69
1.96 1.72
1.74
1.76
1.78
1.80
1.82
1.84
1.87
1.89
1.91
1.93
1.96
1.98

Codul din litere folosit pentru a marca toleranta rezistoarelor:

 Litera A B C D F G J K M
Toleranta
±0.05% ±0.1% ±0.25% ±0.5% ±1% ±2% ±5% ±10% ±20%
rezistentei

=========================================================
=========================================================
====

mini-dictionar culori / color minidictionary

codul
culorilor
pentru portocali galbe albast r
negru maro rosu verde violet gri alb auriu argintiu
rezistent u n ru o
e/
rezistori
codice
dei colori
per le grigi bian
nero marrone rosso arancio giallo verde blu viola oro argento it
resistenz o co
e/
resistori
los
códigos
de
amari blan e
colores negro marrón rojo naranja verde azul violeta gris oro plata
llo co s
de las
resistenci
as
resistor
yello whit e
color black brown red orange green blue violet grey gold silver
w e n
code
Farbcode
für schwa d
braun rot orange gelb grün blau violett grau weiß gold silber
Widerstä rz e
nde
кодиров
ка чёрн коричнев красн оранжев жёлт зелён фиолето сер бел золот серебрис r
синий
резистор ый ый ый ый ый ый вый ый ый ой тый u
ов

=========================================================
=========================================================
====
