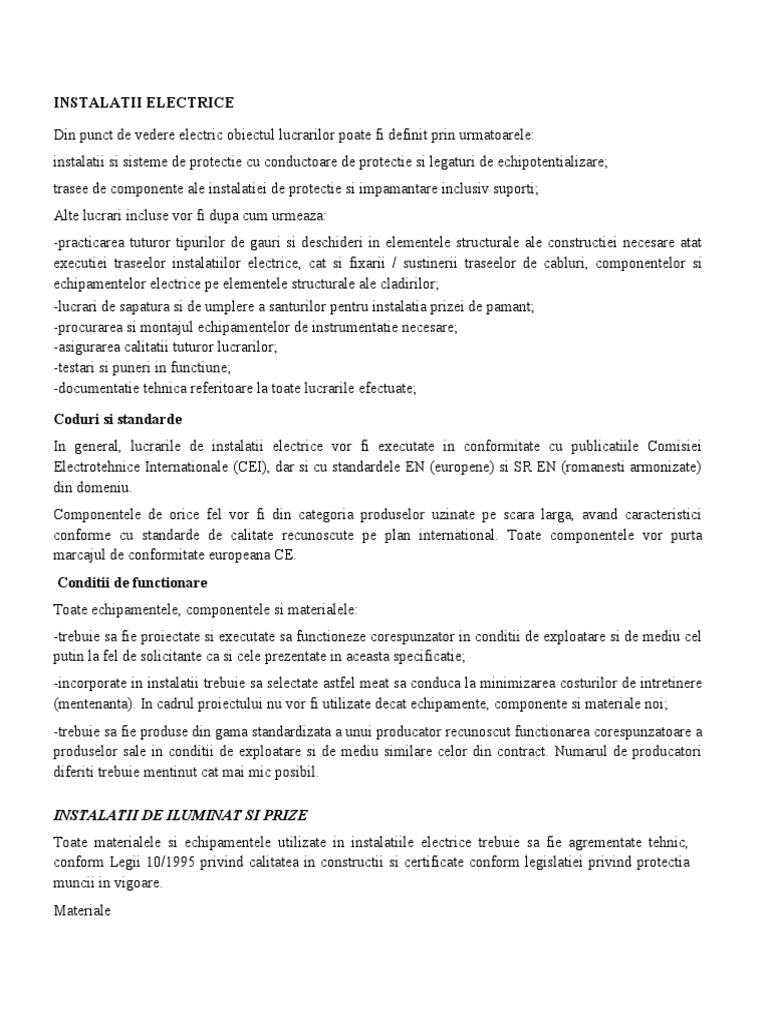

INSTALATII ELECTRICE

Din punct de vedere electric obiectul lucrarilor poate fi definit prin urmatoarele:
instalatii si sisteme de protectie cu conductoare de protectie si legaturi de echipotentializare;
trasee de componente ale instalatiei de protectie si impamantare inclusiv suporti;
Alte lucrari incluse vor fi dupa cum urmeaza:
-practicarea tuturor tipurilor de gauri si deschideri in elementele structurale ale constructiei necesare atat
executiei traseelor instalatiilor electrice, cat si fixarii / sustinerii traseelor de cabluri, componentelor si
echipamentelor electrice pe elementele structurale ale cladirilor;
-lucrari de sapatura si de umplere a santurilor pentru instalatia prizei de pamant;
-procurarea si montajul echipamentelor de instrumentatie necesare;
-asigurarea calitatii tuturor lucrarilor;
-testari si puneri in functiune;
-documentatie tehnica referitoare la toate lucrarile efectuate;

Coduri si standarde
In general, lucrarile de instalatii electrice vor fi executate in conformitate cu publicatiile Comisiei
Electrotehnice Internationale (CEI), dar si cu standardele EN (europene) si SR EN (romanesti armonizate)
din domeniu.
Componentele de orice fel vor fi din categoria produselor uzinate pe scara larga, avand caracteristici
conforme cu standarde de calitate recunoscute pe plan international. Toate componentele vor purta
marcajul de conformitate europeana CE.
Conditii de functionare
Toate echipamentele, componentele si materialele:
-trebuie sa fie proiectate si executate sa functioneze corespunzator in conditii de exploatare si de mediu cel
putin la fel de solicitante ca si cele prezentate in aceasta specificatie;
-incorporate in instalatii trebuie sa selectate astfel meat sa conduca la minimizarea costurilor de intretinere
(mentenanta). In cadrul proiectului nu vor fi utilizate decat echipamente, componente si materiale noi;
-trebuie sa fie produse din gama standardizata a unui producator recunoscut functionarea corespunzatoare a
produselor sale in conditii de exploatare si de mediu similare celor din contract. Numarul de producatori
diferiti trebuie mentinut cat mai mic posibil.

INSTALATII DE ILUMINAT SI PRIZE

Toate materialele si echipamentele utilizate in instalatiile electrice trebuie sa fie agrementate tehnic,
conform Legii 10/1995 privind calitatea in constructii si certificate conform legislatiei privind protectia
muncii in vigoare.
Materiale
Tuburi.
Pentru realizarea instalatiilor electrice de lumina si prize se folosesc tuburi PVC in montaj ingropat in
zidarie sau in peretii de rigips, pe portiunile verticale.
Pentru realizarea coborarilor la tablouri, la aparatele de comutatie si la prize, se folosesc tuburi de
protectie rigide sau flexibile montate ingropat in zidarie.
Conductoare electrice
Conductoarele pentru instalatile electrice afectate vor fi din cupru avand curentii maxim admisi conform
normelor in vigoare.
Culorile conductoarelor izolati vor fi conform Indicativ NP-I7-11:
verde/galben, pentru conductorul de protectie (PEI;
albastru deschis (bleu), pentru conductorul neutru (N);
alte culori decat cele de mai sus (recomandate : maro, negru, gri ; se mai admit si unnatoarele culori :
rosu, galben, portocaliu, violet, alb, roz, turcoaz) pentru conductoare de faza (LI, L2, L3);
Se va pastra aceeasi culoare pentru fiecare faza.
Toate cablurile de energie (iluminat, prize) vor fi montate fie pe pat de cabluri (in cazul in care sunt mai
mult de doua pe acelasi traseu si in nici un caz nu vor fi pozate vrac) fie protejate in teava sau in tub . Nu
se admit cabluri montate aparent si neprotejate.
Cabluri de energie din cupru cu intarziere marita la propagarea flacarii, utilizate in principal la montajul
in interiorul constructiei ingropat sau aparent. Se utilizeaza in instalatii electrice fixe. Codurile de culori
vor fi conform standardelor romanesti in vigoare.
Constructie:
Conductoare din cupru unifilar (clasal) sau multifilar (clasa2);
Izolatie din PVC;
Invelis comun;
Manta exterioara;
Manta exterioara din PVC.
Date tehnice:
Tensiune nominala: U0/U=0.6/1.0 kV;
Temperatura mini, a cablului (masurata pe manta): la montaj +5° C , in exploatare -30°C;
Temperatura maxima admisa pe conductor in conditii normale de exploatare +70°C;
Tensiunea de incercare: 3.5 kV, 50Hz, timp de 5 min;
Flexibilitate : moderata;
Raza de curbura: conform indicatiilor furnizorului;
Rezistenta la umiditate: buna;
Rezistenta la socuri: foarte buna;
Rezistenta la agenti chimici: buna.
Fiecare conductor trebuie sa poarte la ambele capete acelasi numar suport PVC atasat cu doua
bride de nylon.
Un jurnal de cabluri trebuie
Numarul cablului;
Tipul si sectiunea ;
Adresa de plecare ;
Adresa de sosire.

Aparataj de joasa tensiune.

Aparatajul se va inlocui astfel incat sa pastreze aceleasi caracteristici constructive si functionale.

Corpuri de iluminat.
Se vor inlocui corpurile de iluminat fluorescent si incandescent cu corpuri de iluminat cu eficienta
energetica ridicata si de durata mare de viata, inclusiv intrerupatoare acolo unde este cazul si prize tensiune
redusa.
La manipularea corpurilor se va evita deteriorarea lor. Ele se racordeaza doar intre faza si nul, astfel ca in
dulii conductorul de nul al circuitului sa fie legat la contactul exterior (partea filetata) a duliei, iar
conductorul de faza trecut prin intreruptor se leaga la boma de interior in fundul duliei. Tipurile de corpuri
de iluminat utilizate precum si principalele lor caracteristici sunt prezentate mai jos.
Corp de iluminat tip plafoniera in subsol echipat cu sursa cu LED 20W/24V, complet echipat:
-montaj aparent,
-grad de protectie IP65,
-tensiune de alimentare 24V,
-bee LED 20W
-soclu E27
-temperatura de culoare 4000K,
-indicele de redare a culorilor minim Ra = 80;
-flux minim 1200 lm;
Corp de iluminat tip plafoniera in subsol echipat cu sursa cu LED 10W/24V, complet echipat:
-montaj aparent,
-grad de protectie IP65,
-tensiune de alimentare 24V,
-bee LED 10W

Conditii de montaj
Tuburi.
Tuburile PVC montate aparent se amplaseaza fata de conductele altor instalatii la distantele cuprinse in
normativul I7-2011. Racordurile tuburilor montate aparent la doze, la aparate sau la echipamente se
executa astfel incit sa corespunda gradului de protectie impus de categoria de mediu din incaperea
respectiva.
Tuburile montate aparent se fixeaza de elementele de constructie cu accesorii care sa permita realizarea
unei singure prinderi in timp (console fixate cu dibluri metalice).
Distanta intre punctele de fixare pe portiunile drepte a traseului tuburilor se stabileste pe baza datelor din
normativul I7-2011. Se prevad elemente de fixare si la 10cm de la capetele tuburilor si curbelor fata de
doze, aparate, echipamente si derivatii.
Tuburile si tevile din PVC se manevreaza si se instaleaza in limitele de temperature a mediului ambiant
prevazut de standarde de produs. Tuburile din PVC montate inglobat in beton se fixeaza de armaturile
placii cu etrieri pentru a nu-si modifica pozitia in timpul tumarii betonului. Capetele tuburilor se protejeaza
impotriva patrunderii accidentale a mortarului. Se evita imbinarile la tuburile montate ingropat sau
inglobate in placile de beton armat.
Instalarea tuburilor si tevilor in structure de rezistenta a constructiei se va face numai in conditiile
prevazute de Normativul P100.
Imbinarea si curbarea tuburilor tevilor,precum si racordarea lor la doze, aparate, echipamente sau utilaje
electrice se face cu accesorii corespunzatoare tipului respectiv de tub sau teava folosindu-se cu prioritate
accesorii prefabricate. Acestea se realizeaza si se instaleaza impreuna cu tubul sau teava astfel incit sa
asigure cel putin rezistenta mecanica, izolarea electrica, etansietatea si rezistenta la coroziune, la caldura,
cat si la tuburile si tevile respective.
Accesoriile tuburilor si tevilor se monteaza respectindu-se conditiile impuse pentru tuburile si tevile pentru
care se folosesc. Curbarea tuburilor se executa cu raza interioara egala cu min.5-6 ori diametrul exterior al
tubului la montaj aparent si egala cu minim de 10 ori diametrul exterior ingropat al tubului la montaj
ingropat.
Legaturi sau derivatii la conductoare montate in tuburi se fac in doze sau cutii de derivatie. Dozele se
instaleaza cu prioritate pe suprafetele verticale ale elementelor de constructie sau in platforme false.

La capetele libere ale tuburilor metalice care intra in corpuri de iluminat s monteaza tile pentru protejarea
izolatiei conductoarelor electrice.
Conductoare electrice
Conductoarele electrice se monteaza aparent, protejate in tub PVC.
Conductoarele electrice vor avea o rezerva de lungimea de 2-3%, dar minim 1,5 m pentru compensarea
deformarilor datorita incalzirii. Conductoarele electrice montate pe elemente de constructie vor fi bine
fixate.

La asezarea verticala vor fi prinse rigid in toate punctele de fixare, iar in cazul asezarii orizontale prinderea
rigida se face in special la capete. Distanta intre doua puncte de fixare a conductoarelor montate aparent nu
va depasi pe trasee orizontale 0,5 m, iar pe trasee verticale 1 m.
Traseele pentru tuburile de protectie vor avea cel mult doua curbe intre doua doze. In aceasta situatie
diametrele interioare ale tuburilor de protectie vor fi cel putin egale cu 1,5 ori diametrul exterior al
conductoarelor.
Aparataj joasa tensiune
Elementele conductoare de curent ale aparatelor de comutatie pentru montaj ingropat se instaleaza in doze
de aparat care trebuie sa asigure protectia impotriva electocutarilor.
Intrerupatoarele se monteaza astfel incit contactele lor mobile sa nu se poata inchide sau deschide sub
efectul unor vibratii sau datorita greutatii proprii apartilor mobile sau lovirii aparatelor. Se recomanda ca
modul de montare sa se aleaga urmarindu-se ca atunci cand intrerupatorul este deschis contactele sa nu fie
sub tensiune. Intrerupatoarele aferente circuitelor de iluminat se monteaza pe conductorul de faza.
Pentru executarea instalatiilor electrice se vor utiliza numai aparate si materiale omologate. Fiecare aparat
trebuie sa fie prevazut cu o placuta indicatoare care sa cuprinda datele sale tehnice si un indicator de
semnalizare. Aparatele electrice individuale care se instaleaza in teren, conform proiectului (intrerupatoare,
prize, corpuri de iluminat etc.) vor fi insotite de certificat de calitate si dupa caz de garantie.
Se vor verifica la fiecare aparat, tensiunea nominala si ceilalti parametri prevazuti in mod expres in proiect
si in mod special gradul de protectie conform SR EN 60529.
Amplasarea si montarea aparatelor trebuie sa se faca in asa fel incat intretinerea, verificarea, localizarea
defectelor si reparatiilor sa se poata realiza cu usurinta. Se va evita montarea aparatelor electrice in locuri
in care exista posibilitatea deteriorarii lor in exploatare, ca urmare a loviturilor mecanice sau actiunii
agentilor corozivi. Aparatele de conectare folosite pentru circuitele electrice ale corpurilor de iluminat, vor
avea curent nominal de minimum 10 A.
Corpuri de iluminat
Toate corpurile de iluminat cu eficienta energetica ridicata si de durata mare de viata vor avea asigurat un
factor de putere min. 0,92.
Toate corpurile de iluminat vor fi livrate impreuna cu toate echipamentele respective de iluminat. Se
interzice suspendarea corpurilor de iluminat direct prin conductoare de alimentare.
Corpurile de iluminat la care este prevazuta prin proiect racordarea la instalatia de protectie se vor racorda
la conductorul de protectie din tabloul de alimentare, conductorul de protectie fund racorda: la instalatia de
legare la pamant. Racordarea la conductorul de protectie a tabloului se va face printr-un singur conductor,
diferit de cel al conductorului de nul, conductor care va fi obligatoriu din cupru indiferent de cazul in care
alimentarea este prevazuta in cablu (al treilea conductor al cablului) sau in cazul folosirii conductoarelor
izolate in tuburi de protectie.
Ordinea executarii lucrarilor
Studierea documentatiei de executie,respectiv confruntarea acesteia cu situatia din teren.
Verificarea cantitativa si calitativa a materialelor ce urmeaza sa fie utilizate in lucrare.
Verificarea cantitativa si calitativa a sculelor si dispozitivelor de lucru si a echipamentului de protectie.
Trasarea instalatiei.
Montarea consolelor,diblurilor si a elementelor de fixare.
Executarea sliturilor pentru montarea tuburilor
Montarea tuburilor de protectie si a dozelor .
Se va respecta urmatoarea ordine a fazelor tehnologice:
• verificarea si indreptarea tuburilor
• identificarea dupa plan a pozitiei aparatajului electric
• masurarea,insemnarea si taierea tuburilor la masura
• netezirea capetelor tuburilor dupa taiere
• umplerea tuburilor cu nisip (pentru tuburi metalice)
• incalzirea, indoirea si racirea tuburilor
• verificarea diametrului curbelor si golirea nisipului
• confectionarea mufelor
• astuparea etansa a capetelor libere ale tuburilor, cu hirtie in vederea
• protejarii infundarii tuburilor la tumarea betonului (pentru tuburi montate in betonare)
• executarea golurilor pentru doze la instalatia ingropata
• prepararea mortarului de ipsos (la zidarie de BCA, caramida)
• montarea dozelor
• imbinarea tuburilor in doze
• fixarea etansa a capacelor la doze
Executarea legaturilor electrice
Montarea aparatelor de conectare.
Montarea corpurilor de iluminat
modul de fixare
inaltimi de montaj
distantele pina la elementele de constructie
existenta tuturor aparatelor prevazute in proiect
modul si calitatea executarii legaturilor
existenta etichetelor,inscriptiilor de marcare prevazute
La instalatia de iluminat se va verifica:
functionarea corecta a instalatiilor si functionarea sectionata a existenta aparatajului de aprindere modul de
fixare al lampilor
INSTALATII DE LEGARE LA PAMANT
Generalitati
Antreprenorul va furniza un sistem de legare la pamant a instalatiilor in conformitate cu SR EN 61140, SR
HD 60364-4-41 (CEI 60364-4-41), SR HD 60364-5-54 (CEI 60364-5-54), SR;EN 50164-2, si
Normativului 17-2011 si, acolo unde este cazul, acest sistem va integra orice.
Antreprenorul va verifica dimensionarea conductoarele sistemului de legare la pamant, electrozii si
platbanda aferenta, pentru a indeplini cerintele normelor in vigoare.
Toate echipamentelor metalice de pe santier de exemplu scari, balustrade metalice, etc, vor conectate la
instalatia de legare la pamant.
Carcasele metalice ale echipamentelor de alimentare cu energie electrica vor fi conectate din punct de
vedere electric si mecanic la instalatia de legare la pamant.
Prizele de pamant vor fi de suprafata cu electrozi ingropati la adancimea de minim 0,8 m, considerata de la
capatul superior al electrodului pana la suprafata solului.
Toate obiectele vor avea (conductele instalatiei de legare la pamant se vor lacui) dubla racordare la
instalatia de impamantare astfel ca sa se realizeze numai conturi inchise in aceasta retea, daca geometria
terenului permite.
Electrozii de pamant se monteaza in exteriorul spatiului de protejat si la cel putin l m fata de fundatia
constructiei.
Intre diferitele prize de pamant se va respecta distanta de minim 20 m, daca este cazul.
Imbinarile conductoarelor instalatiei de legare la pamant se vor realiza in conditiile prevazute de standarde
mentionate. Legarea la pamant a echipamentelor cu vibratii va fi realizata cu conductoare flexibile in
conditiile normelor in vigoare.
Electrozii prizei de pamant
Sistemele de alimentare cu energie electrica, echipamentele si structurile vor avea un conductor terminal
comun conectat la cel putin doua grupuri de electrozi ai prizei de pamant.
Electrozii prizei de pamant vor fi produse de firma cu diametrul de cel putin 2.5” si lungime de cel putin
2.5m si vor fi introdusi in pamant la o adancime de cel putin 80cm de la suprafata solului. Conexiunile la
electrozii prizei de pamant vor fi usor accesibile pentru inspectare usoara si vor fi protejate impotriva
deteriorarii mecanice si coroziunii.
Electrozii prizei de pamant vor fi executati dintr-un material adeevat care garanteaza o rezistenta de valoare
scazuta si o durata mare de viata. Acolo unde conditiile solului fac impracticabila utilizarea electrozilor
verticali, se poate folosi o configuratie in forma de grila, alcatuita din platbanda de cupru de minim 15 mm
x 4 mm ingropata orizontal. Platbanda va fi ingropata la o adancime de minim 600 mm.
Conductoare de legare la pamant
Reteaua de legare la pamant se va extinde de-a lungul instalatiei in forma unui inel principal de legare la
pamant cu ramuri de interconectare la echipamentele si structurile care vor fi legate la pamant. Conexiunile
la instalatia de legare la pamant vor fi realizate cu conductoare multifilare cu izolatie din PVC de culoare
verde/galben.
Terminatiile conductoarelor de legare la pamant vor fi facute cu conectori de capat (papuci) asamblati prin
sertizare / presare. Interconexiunile dintre conductoarele de impamantare vor fi realizate cu conectori de
ramura de tip compresiune sau vor fi sudate prin procedeu Cadwell.
Conductorul principal de legare la pamant va avea o sectiune transversala capabila sa ii permita sa
fimetioneze ca un conductor de protectie pentru fiecare echipament si instalatie conectate la acesta.
In punctul de racordare, acesta va fi conectat solid la racordul instalatiei exterioare de legare la pamant sau
la terminalul de legare la pamant al santierului.
Conexiuni
Conductoarele de legare la pamant si conductoarele de legatura la acestea vor, pe cat posibil, continue pe
intreaga lor lungime. imbinarile dintre conductoarele de legare la pamant si conductorul principal de legare
la pamant vor fi realizate prin compresie.
Toate conexiunile la instalatia de legare la pamant vor fi facute utilizand conectori de capat (papuci) de
cablu cu gaura de surub cositoriti (stanati) presati sau sertizati si vor fi protejate cu vaselina impotriva
contactului direct cu aerul atmosferic.
Acolo unde cablurile si conductoarele de legare la pamant sunt montate ingropat, imbinarile conductoarelor
de legare la pamant vor fi executate in cutii de conexiune montate suprateran.
Confectii metalice exterioare
Confectiile metalice situate la o distanta de pana la 2,5 metri de alte structuri (confectii) metalice, instalatii
si echipamente aflate sub tensiune sau care fac parte din orice alta zona prevazuta cu legaturi de
echipotentializate vor fi conectate la reteaua generala de legare la pamant (conductorul principal de
egalizare a potentialelor) si vor fi prevazute cu o placuta de avertizare fixata solid, daca este cazul.
Montarea echipamentelor
Elementele din teren vor fi montate pe console dedicate sau vor fi sudate, prinse cu suruburi sau
bratari/cleme pe structura de otel a echipamentului sau pe structura cladirii. Operatiile de taiere sau gaurire
a structurilor sau elementelor de constructie in scopul montarii echipamentelor si dispozitivelor electrice nu
se vor executa decat aprobarea expresa a managerului de proiect.
Amplasarea echipamentelor trebuie facuta astfel incat sa nu impiedice montarea / demontarea sau
intretinerea altor echipamente. Consolele vor fi realizate din otel moale galvanizat avand grosimea de cel
putin 6 mm.
Protectii si finisaje
Materialele sau echipamentele din instalatie vor fi protejate in mod adecvat impotriva coroziunii.
Cu exceptia cazurilor justificate pentru care acest lucru nu este posibil, toate structurile metalice vor fi
galvanizate la cald. Orice deteriorare a suprafetei galvanizate va fi imediat remediata. Toate organele de
asainblare cum sunt suruburile, piulitele si saibele vor fi din metale rezistente la coroziune sau vor fi tratate
astfel incat sa reziste la coroziune.
TESTAR1 ELECTRICE
Generalitati
Toate echipamentele electrice noi vor fi subiect de testare la fata locului conform producatorului. Testarea
la fata locului dupa instalare care se va functiune si vor include urmatoarele:
Impamantare
Testarea rezistentei va fi facuta intre masa generala a impamantarii si e sistemul de impamantare.
