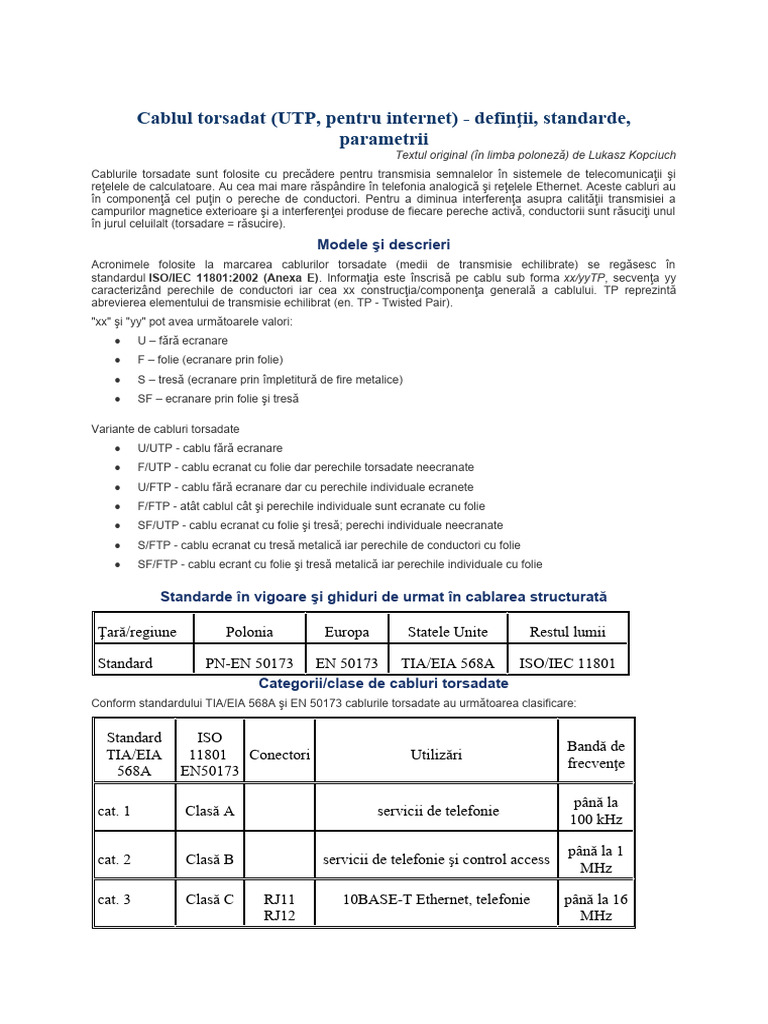

Cablul torsadat (UTP, pentru internet) - definţii, standarde,

parametrii
Textul original (în limba poloneză) de Lukasz Kopciuch
Cablurile torsadate sunt folosite cu precădere pentru transmisia semnalelor în sistemele de telecomunicaţii şi
reţelele de calculatoare. Au cea mai mare răspândire în telefonia analogică şi reţelele Ethernet. Aceste cabluri au
în componenţă cel puţin o pereche de conductori. Pentru a diminua interferenţa asupra calităţii transmisiei a
campurilor magnetice exterioare şi a interferenţei produse de fiecare pereche activă, conductorii sunt răsuciţi unul
în jurul celuilalt (torsadare = răsucire).
Modele şi descrieri
Acronimele folosite la marcarea cablurilor torsadate (medii de transmisie echilibrate) se regăsesc în
standardul ISO/IEC 11801:2002 (Anexa E). Informaţia este înscrisă pe cablu sub forma xx/yyTP, secvenţa yy
caracterizând perechile de conductori iar cea xx construcţia/componenţa generală a cablului. TP reprezintă
abrevierea elementului de transmisie echilibrat (en. TP - Twisted Pair).
"xx" şi "yy" pot avea următoarele valori:
 U – fără ecranare
 F – folie (ecranare prin folie)
 S – tresă (ecranare prin împletitură de fire metalice)
 SF – ecranare prin folie şi tresă

Variante de cabluri torsadate

 U/UTP - cablu fără ecranare
 F/UTP - cablu ecranat cu folie dar perechile torsadate neecranate
 U/FTP - cablu fără ecranare dar cu perechile individuale ecranete
 F/FTP - atât cablul cât şi perechile individuale sunt ecranate cu folie
 SF/UTP - cablu ecranat cu folie şi tresă; perechi individuale neecranate
 S/FTP - cablu ecranat cu tresă metalică iar perechile de conductori cu folie
 SF/FTP - cablu ecrant cu folie şi tresă metalică iar perechile individuale cu folie

Standarde în vigoare şi ghiduri de urmat în cablarea structurată

Ţară/regiune Polonia Europa Statele Unite Restul lumii

Standard PN-EN 50173 EN 50173 TIA/EIA 568A ISO/IEC 11801

Categorii/clase de cabluri torsadate
Conform standardului TIA/EIA 568A şi EN 50173 cablurile torsadate au următoarea clasificare:

Standard ISO
Bandă de
TIA/EIA 11801 Conectori Utilizări
frecvenţe
568A EN50173

până la
cat. 1 Clasă A servicii de telefonie
100 kHz

până la 1
cat. 2 Clasă B servicii de telefonie şi control access
MHz

cat. 3 Clasă C RJ11 10BASE-T Ethernet, telefonie până la 16

RJ12 MHz
 RJ45

până la 20
cat. 4 - RJ45 reţea de date Token Ring
MHz

FastEthernet 100Base-TX şi Gigabit până la 100

cat. 5/5e Clasă D RJ45 MHz
Ethernet 1000Base-T
ATM622, GigabitEthernet până la
cat.6 Clasă E RJ45
1000Base-T 250 MHz
până la
cat. 6A Clasă EA RJ45 GigabitEthernet şi 10GBase-T
500 MHz
GG45, 10GBase-T, CCTV şi servicii A/V până la
cat. 7 F
TERA triple-play 600 MHz
10GBase-T, CATV până în 862
GG45, până la 1
cat. 7A FA MHz, triple play, posibil conexiuni
TERA GHz
40GBase

Identificare pini/perechi de conductori pentru cablul torsadat de 100 ohmi

(conector RJ45/8P8C)
Conectorii RJ45 pot fi sertizaţi pe cablul UTP destinat unei reţele 100Base-T în două modalităţi:
 T568B (varianta mai populară)
 T568A

Prin sertizarea ambelor capete ale unui cablu folosind una dintre cele două variante de mai sus se va obţine un
cablu de tip straight-through sau patch cable (cablu patch). Acestea sunt folosite pentru conectarea
calculatoarelor şi diferitelor periferice la echipamentele de reţea (switch-uri/routere/AP-uri). Dacă în schimb la
sertizare se folosec ambele variante, va rezulta un cablu tip crossover, pentru conexiunea directă între două
calculatoare.
 Sertizare T568A la ambele capete - un cablu straight-through

Sertizare T568B la ambele capete - tot un cablu straight-through

 Concomitent sertizare T568A şi T568B - cablu crossover (cross 1-3 2-6)
Sertizare mufă RJ45 pe cablu UTP
Parametrii de transmisie ai cablurilor torsadate
Atenuare
În timpul propagării de-alungul cablului, semnalul îşi pierde treptat din intensitate. Această scădere a intensităţii (a
puterii semnalului) este cuantificată prin raportul dintre puterea semnalului la intrarea în mediul de transmisie şi
cea de la ieşire. Se măsoară în decibeli raportati la lungimea cablului (metru, zeci de metrii - 100 sau km)
Atenuarea unui mediu de transmisie format dintr-o perehe de conductoare torsadate depinde de:
 lungimea cablului
 frecvenţa semnalului transmis
 calitatea şi modul de construcţie al cablului, rezistenţa la efectul de "îmbătrânire"
 umiditatea mediului în care este folosit

Paradiafonia "Near-End Crosstalk" (NEXT)

Diafonia este fenomenul care se manifestă prin apariţia unei interferenţe (semnal nedorit) într-o anumită zonă a
mediului de transmisie. În cazul paradiafoniei, interferenţa provine de la celelalte perechi de conductori ai cablului
şi se manifestă la capătul proximal al liniei de transmisie. Valoarea NEXT se măsoară tot în decibeli pe unitate de
lungime a cablului şi este dependentă de frecvenţa semnalului transmis.
Power Sum NEXT (PS NEXT)
Dacă pentru transmisie este folosită mai mult de o singură pereche de conductori, cum este de cele mai multe ori
cazul, atunci fenomenul de paradiafonie este amplifcat şi ia forma PSNEXT. Acest parametru măsoară gradul de
crosstalk (aici paradiafonie) dintre perechile de conductori care transmit şi celelalte perechi din interiorul cablului.
Valoarea acestuia este importantă în special în cazul reţelelor de mare viteză.
Telediafonia "Far-End Crosstalk" (FEXT)
Măsoară influenţa pe care fenomenul de crosstalk (telediafonia creată de o pereche de conductori) manifestat la
capătul distal al liniei de transmisie îl are asupra altei perechi de conductori de la celălalt capăt (capătul proximal).
Parametrul este dependent de lungimea cablului.
ELFEXT
ELFEXT se obţine scăzând valoarea parametrului IL (atenuare de inserţie) al unei perechi de conductori din
variabila FEXT a aceleiaşi perechi.
Power Sum Equal Level Far End Cross Talk (PSELFEXT)
Însumând valorile ELFEXT a trei perechi de conductori (FEXT - IL) se obţine Power Sum ELFEXT.
Raportul Atenuare-Diafonie (ACR)
Reprezintă diferenţa dintre valoarea NEXT a unei perechi şi atenuarea semnalului introdusă ce cei doi conductori.
Deoarece pe durata transmisiei se manifestă concomitent atât fenomenul de diafonie (crosstalk) cât şi de
atenuare, ACR-ul este un indicator foarte bun pentru aprecierea calităţii conexiununii.
Atenuarea reflexiilor (RL - Return Loss)
Variaţia impedanţei de-a lungul liniei de transmisie şi neadaptarea acesteia la conectorii şi echipamentele de
comunicare sunt motivele principale pentru existenţa semnalelor reflectate. Măsurat în dB, RL este raportul dintre
semnalul incident şi cel reflectat înapoi către transmiţător.
Asimetria întârzierii
Pe fiecare pereche a cablului torsadat, semnalul se propagă cu o viteză diferită şi va ajunge la receptor la un
anumit moment. Diferenţa de timp dintre semnalul celei mai rapide perechi şi celei mai lente reprezintă valoarea
acestui parametru. Asimetria întârzierii este deosebit de importantă în reţelele Gigabit care folosesc toate cele
patru perechi de conductori.
