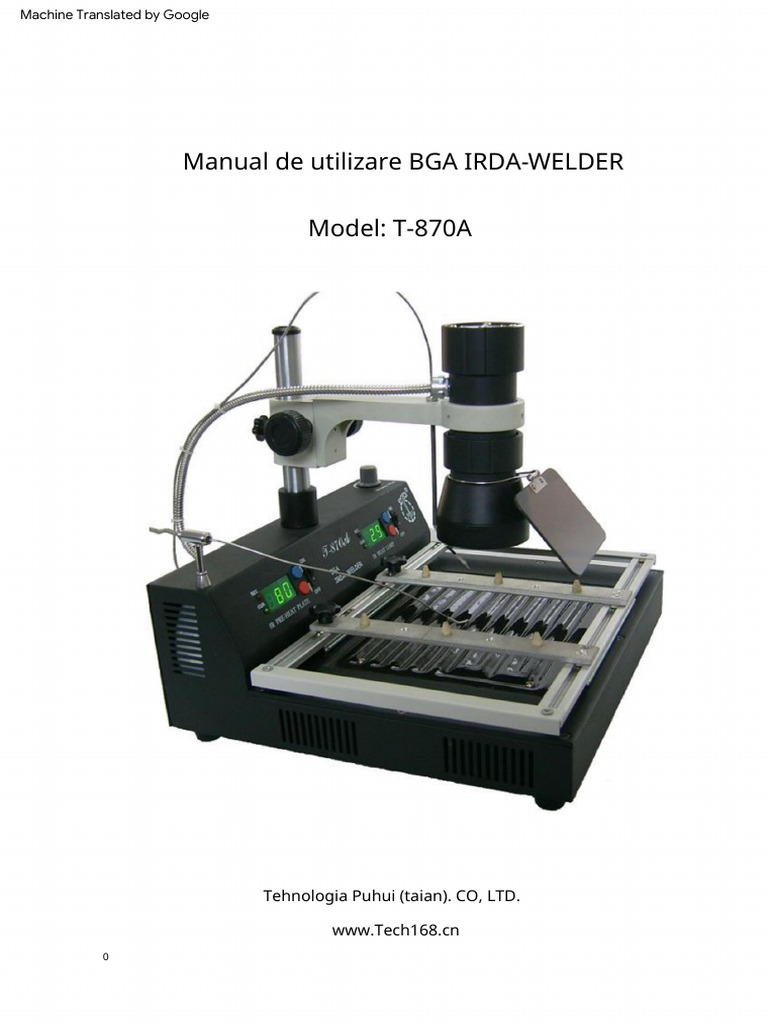

Manual de utilizare BGA IRDA-WELDER

Model: T-870A

Tehnologia Puhui (taian). CO, LTD.

[Link]
0
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

CATALOG

1. Caracteristici………………………………………………………………….2

2. Parametrul tehnic……………………………………………………..2

3. Inventarul I nstru me ntului… … … … … … … … … … … … … … … … … 3

4. Partea principală care explică funcția…………………………….3

Corpul principal … … … … … … … … … … … … … … … … … … … 3

Panoul frontal………………………………………………………4

Panoul din spate………………………………………………………4

Suport de focalizare și corpul lămpii …………………………………5

Suport pentru placă de linie (PCB)……………………………………………5

5. Etapa de instalare……………………………………………………6

Corpul lămpii și ansamblul corpului principal………………………………6

Legături pentru corpul lămpii cu infraroșu de conectare ……………6

Conexiune ștecherul senzorului lămpii cu infraroșu……………6

6. Metoda de operare……………………………………………………7

Demararea și pornirea inspecțiilor frontale…………………………………8

Operația de etanșare/reparare………………………………………8

Întreținere și revizie:………………………………………10

7. Probleme care necesită atenție ………………………………………………10

8Întreținerea a promis că …………………………………………10

Http://[Link] 1
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

Caracteristici

1. Adopți tehnologia de sudare în infraroșu care este independentă de explorare.

2. Utilizați căldură în infraroșu, ușor de tăiat, care depășește dezavantajul (bum out

elemente) ale aparatelor de sudura traditionale.

3. Operați cu ușurință. Am nevoie doar de o zi de antrenament. Îl poate opera shillfully.

4. Nu aveți nevoie de unelte de sudură. Această mașină poate suda toate componentele între ele

35-50 mm.

5. Această mașină are sistem de încălzire de 800W. Suprafața sa de preling este de 240x180mm.

6. Încălzire în infraroșu fără curgere de sirocco încălzit. Nici un impact asupra perimetrului mic

componentă. Poate fi potrivit pentru toate componentele, în special pentru componentele Micro BGA.

7. Această mașină este potrivită pentru o varietate de computere, notebook-uri și reprelucrare sau

repararea componentelor lor BGA, în special se potrivește la computer la nord și la sud

pod.

Parametru tehnic
Dimensiunea podelei de lucru 360X240mm

Tensiune nominală și frecvență AC220-230v 60/50Hz

Puterea completă a mașinii 1000W

Puterea corpului lămpii cu infraroșu 150W

Preîncălzirea puterii șasiului 800W

Dimensiunea încălzirii corpului lămpii cu infraroșu Φ70mm(50x50mm)

Preîncălzire dimensiunea preîncălzirii șasiului 240x180mm

Interval de temperatură a corpului lămpii cu infraroșu 200℃-450℃

Interval de temperatură a șasiului de preîncălzire 60℃-200℃

Http://[Link] 2
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

Inventarul instrumentelor

Corpul principal al mesei de sudare 1

Corp lămpii cu infraroșu 1

Senzor de temperatura 1

Suport placa circuitului 1

Linie de alimentare 1

manual de utilizare Compact disc 1

Partea principală care explică funcția

1, Corpul principal al mesei de sudare:

Focalizează suportul
Coperta de la sfarsit

Tija de ghidare

Corpul lămpii cu infraroșu

Concentrați butonul

Filtru și acoperire

Șasiu (banc de lucru)

PCB temperatură-senzor
Lampă de temperatură-
rack
senzor rack

Suport placa circuitului

Panoul frontal

Preîncălziți vasul

Http://[Link] 3
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

2, Panoul frontal

Senzor de temperatură PCB Reglarea lămpii cu infraroșu

Monitor de asiu
Monitor de afișare a temperaturii lămpii
afișare a temperaturii de preîncălzire
cu infraroșu

Reglarea nivelului de temperatură

Comutator de preîncălzire a șasiului butoane Comutator lampă cu infraroșu

3, Panoul din spate

Întrerupător
Conexiune lampă cu infraroșu

Siguranță Senzor de temperatură PCB

Putere Lampă de temperatură-

senzor rack

Http://[Link] 4
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

4, Suport de focalizare și corpul lămpii:

Segmentul corpului lămpii

Tija de ghidare

Buton de focalizare Suport de focalizare

Lampă de temperatură-

senzor rack

5, Suport de bord al circuitului:

Preîncălziți vasul

Piuliță de fixare
Priza senzorului

Suport placa circuitului

Șasiu (banc de lucru)

Http://[Link] 5
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

Etapa de instalare
1 Corpul lămpii și ansamblul corpului principal:
Slăbiți piulița de fixare a suportului de focalizare. Ridicați suportul de focalizare, faceți ca tija de ghidare
să vizeze piulița corespunzătoare de pe bază, apoi rotiți tija de ghidare. Fixați suportul de focalizare rotind
piulița de fixare a acestuia.

Conduceți postul și introduceți

Rotiți direcția
direcția în

2Conexiunea cablului corpului lămpii cu infraroșu și senzorul de temperatură : Obțineți

adaptorul cablului de conectare în priza firului de conectare al lămpii cu infraroșu Rotiți șurubul de
fixare în sensul acelor de ceasornic.

Priză pentru infraroșu

lampă

Senzor de temperatură PCB

Putere priză pentru senzorul senzorului de temperatură al lămpii

Http://[Link] 6
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

Metoda de operare

Corp lampa cu infrarosu

PCB temperatură-senzor

rack

Placă de circuit

Șasiu (banc de lucru) Suport pentru placa de circuit

Http://[Link] 7
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

Scena reparației podului de nord

Poziția senzorului de temperatură al lămpii cu infraroșu

Îndepărtarea blocului CPU

Http://[Link] 8
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

Îndepărtarea slotului GAP

Îndepărtarea slotului de expansiune

Http://[Link] 9
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

1, Examinare și începere:
Inspectați corpul lămpii cu infraroșu, senzorul de temperatură și linia de alimentare și vedeți dacă
sunt bine conectate. Porniți comutatorul de alimentare. Utilizări de autoverificare (valoarea anterioară a
setării este afișată pe monitorul de afișare a tastaturii după ce porniți aparatul). Panoul frontal are
două comutatoare: unul controlează vasul de preîncălzire, celălalt lampa cu infraroșu separat. Apăsați
butoanele „ ” sau „ ” de pe „IR PRE-HEAT PIATE” de pe panoul frontal pentru a alege o temperatură
între 60 și 200℃ pentru vasul de preîncălzire. Apăsați butonul „ON” și vasul de preîncălzire va începe să se
încălzească. Apăsați „OFF” și încălzitorul se va opri; Apăsați butoanele „ ” sau „ ” de pe „ LAMPĂ IR HEAT”
de pe panoul frontal pentru a alege o temperatură între 200 și 450℃ pentru lampă. Apăsați butoanele
„ON” sau „OFF” corespunzător pentru a aprinde lampa. sau oprit.

2Operațiune de etanșare/reparare
Introducerea plăcii PCB
Puneți PCB pe crestătura corespunzătoare din suportul PCB și reglați piulițele de fixare
inel și fixați cu roata de mână. Asigurați-vă că placa PCB este într-o poziție sigură.
Înainte de a începe cu etanșarea/repararea:
Reglează poziția plăcii PCB, astfel încât centrul acesteia să fie aliniat vertical cu lampa cu infraroșu.
Reglați înălțimea corpului lămpii cu infraroșu, înălțimea ideală dintre lampă și componentă este
20-30mm.

Așezați senzorul de temperatură al lămpii cu infraroșu lângă cip într-o poziție adecvată. Dacă placa de
circuit este lipită de coloidul solid de etanșare, puteți porni placa de preîncălzire pentru a topi coloidul.
Dacă nu, vă rugăm să luați alte măsuri adecvate. Temperatura de topire a coloidului nu poate fi prea mare;
în general temperatura ideală ar trebui să fie între 120 și 140 . Intervalul de preîncălzire este de aproximativ
3 - 5 minute.

Proces de etanșare/reparare:
În funcție de cerințele tehnologice ale produsului sau de dimensiunea plăcii PCB, reglați temperatura
șasiului de preîncălzire la aproximativ 60-200; pornirea acestuia cu aproximativ 3-5 minute înainte va
stabiliza
temperatura.
Selectați temperatura de încălzire adecvată a lămpii cu infraroșu între 200-450 ℃, în funcție de
dimensiunea cipului care trebuie dezlipit. Pentru îndrumări generale: în funcție de dimensiunea cipului,
ajustează temperatura lămpii cu infraroșu la aproximativ 22 mm și temperatura șasiului de preîncălzire
la aproximativ 60-200 .
Când dezlipiți cipuri care sunt mai mici de 20 x 20 mm, reglați temperatura lămpii cu infraroșu la 220-240
Când lucrați pe cipuri mai mari, cum ar. fi 30x30 mm, conform experienței dvs., puteți regla lampa cu
infraroșu la 240-260; preîncălziți vasul la aproximativ 140-200 5 minute. Odată ce temperatura s-a
primul la
stabilizat, puteți finaliza procesul de etanșare/reparare foarte convenabil. Vă rugăm să fiți atenți pentru 3 -

sincronizare pentru a preveni arderea cipului.

Http://[Link] 10
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

Procesul de lipit

Cură a i placa de sudură cu peria. Puneți bila de tablă și întindeți fluxul de lipit (nu prea gros, doar un strat

subțire din acesta) pe placa de lipit. Puneți cipul în locul corect după ce solventul se volatilizează din fluxul de lipit,

încălziți bila de staniu până când se topește, odată ce bila de staniu se topește, cipul va fi lipit automat în locul

potrivit. Alegeți PCB-ul pentru a verifica dacă cipul funcționează după ce se răcește. Dacă nu, lipiți-l din nou.

3, Întreținere și revizie:

Întreținerea completă a mașinii:

După ce mașina a fost folosită o perioadă de timp, curățați cadrul de focalizare, tija de ghidare, suportul plăcii

PCB și glisoarele și tratați-le cu un lubrifiant pentru a le proteja

de rugina.

Întreținerea șasiului de preîncălzire și a corpului lămpii cu infraroșu: Curățați

șasiul de preîncălzire și în special corpul lămpii cu infraroșu cu alcool deshidratat. În caz contrar, reziduurile

din pasta de lipit evaporată ar putea scădea eficiența lămpii cu infraroșu. Înlocuirea lămpii cu

infraroșu: Folosiți un etrier interior special sau o pereche de clește cu gura lungă pentru a scoate mai întâi

arcul interior. Apoi împingeți ușor lampa afară din corp prin orificiul de ventilație.

Atenționări:

1. Nu întrerupeți alimentarea imediat după terminarea lucrării. Trebuie să așteptați până când ventilatorul

răcește corpul lămpii.

2. Păstrați corpul lămpii curat și orificiul de ventilație fără obstacole.

3. Tija de ghidare și suportul de focalizare trebuie împrăștiate cu lubrifiere în mod regulat.

4. Scoateți ștecherul dacă nu îl utilizați pe termen lung.

5. Aveți grijă să utilizați în condiții de temperatură ridicată.

Garantie:

Mașina completă are o perioadă de garanție de 1 an de la momentul achiziției și asistență pe tot parcursul vieții,

precum și o aprovizionare pe termen lung la prețul de fabrică.

Durata de viață a lămpii cu infraroșu ar trebui să fie în jur de 1000 de ore de lucru, garantată pentru utilizare timp

de 3 luni. Oferim Q/A online și asistență pentru depanare și servicii de consiliere tehnică.

Http://[Link] 11
Machine Translated by Google

Manual de utilizare IRDA-WELDER T870

Reamintire: Aceste utilaje sunt foarte grele, între 8 și 15 kilograme și nu sunt concepute pentru a fi expediate cu

avioane, ci în containere care nu se mișcă. Nu suntem compania de transport maritim, echipajul avionului, agentul

vamal sau transportatorul din țara dumneavoastră și, prin urmare, nu ne asumăm responsabilitatea pentru

daunele cauzate în tranzit.

Corolar: Când mașinile noastre părăsesc QC, sunt testate, 100% noi și perfecte
condiție.

Aceste mașini constau din module. Dacă primiți un modul defect sau deteriorat, îl vom înlocui cu plăcere. Cu

toate acestea, nu vom înlocui mașina completă; acest lucru nu este acoperit de garanția noastră.

PUHUI este responsabil să ofere îndrumări adecvate privind utilizarea și instalarea mașinii; dacă nu le respectați,

garanția va fi anulată.

Afirmație:

Imaginile și capturile de ecran din acest manual de produs pot varia ușor față de produsul achiziționat efectiv.
