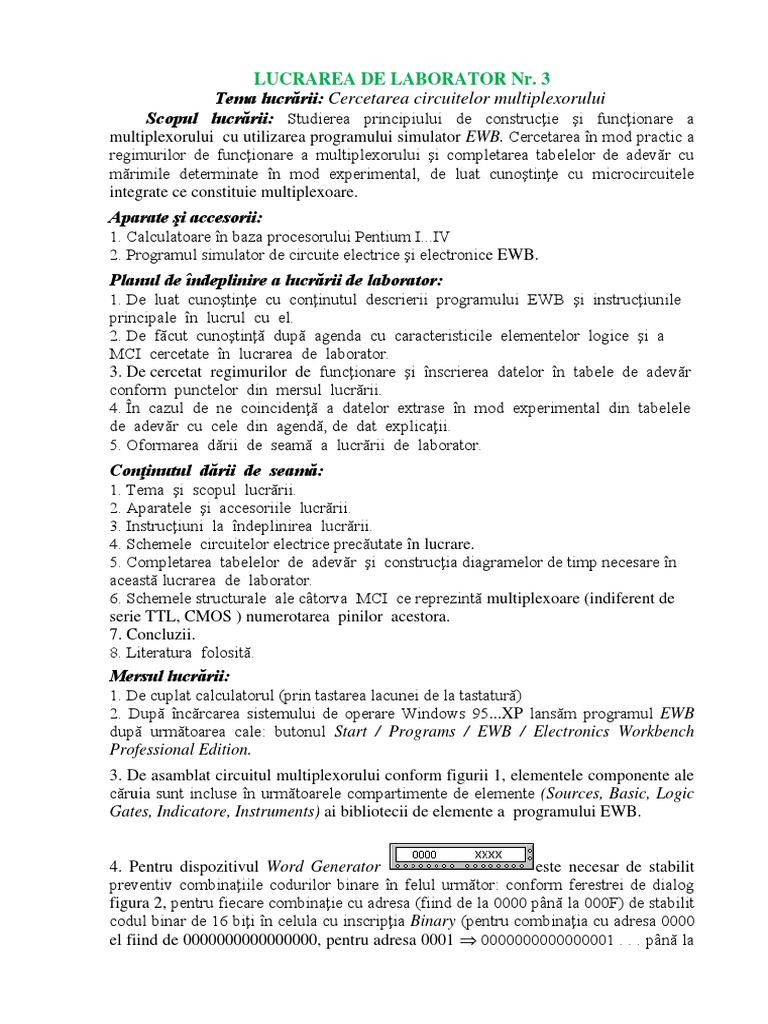

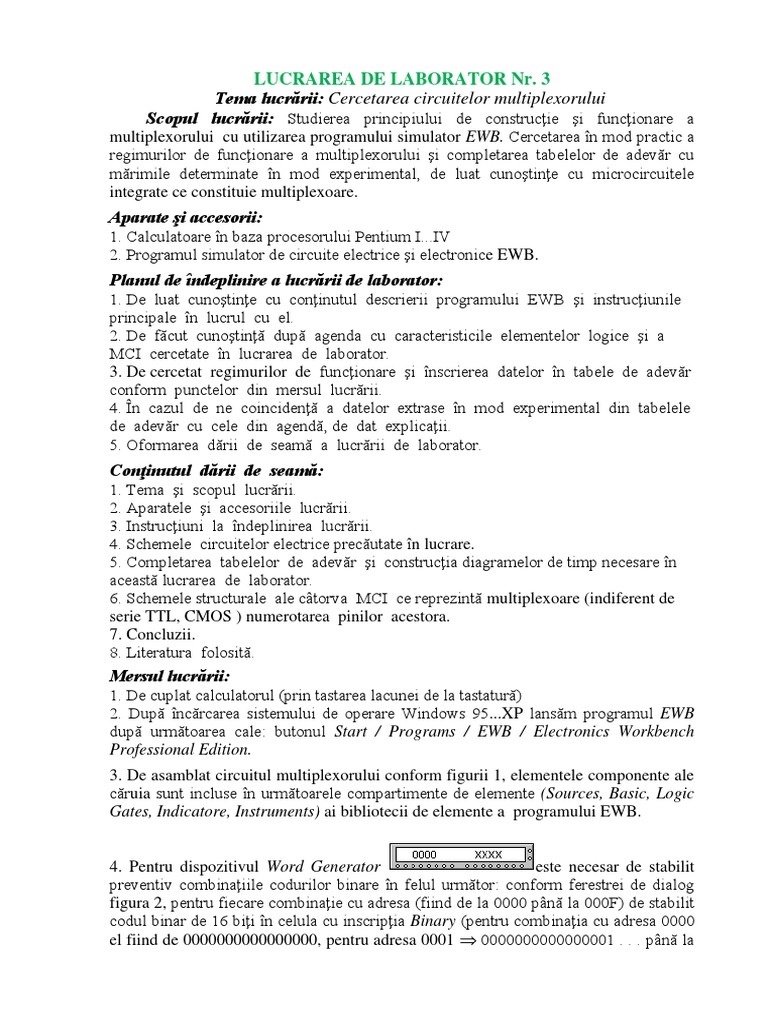

LUCRAREA DE LABORATOR Nr.

3
Tema lucrării: Cercetarea circuitelor multiplexorului
Scopul lucrării: Studierea principiului de construcţie şi funcţionare a
multiplexorului cu utilizarea programului simulator EWB. Cercetarea în mod practic a
regimurilor de funcţionare a multiplexorului şi completarea tabelelor de adevăr cu
mărimile determinate în mod experimental, de luat cunoştinţe cu microcircuitele
integrate ce constituie multiplexoare.
Aparate şi accesorii:
1. Calculatoare în baza procesorului Pentium I...IV
2. Programul simulator de circuite electrice şi electronice EWB.
Planul de îndeplinire a lucrării de laborator:
1. De luat cunoştinţe cu conţinutul descrierii programului EWB şi instrucţiunile
principale în lucrul cu el.
2. De făcut cunoştinţă după agenda cu caracteristicile elementelor logice şi a
MCI cercetate în lucrarea de laborator.
3. De cercetat regimurilor de funcţionare şi înscrierea datelor în tabele de adevăr
conform punctelor din mersul lucrării.
4. În cazul de ne coincidenţă a datelor extrase în mod experimental din tabelele
de adevăr cu cele din agendă, de dat explicaţii.
5. Oformarea dării de seamă a lucrării de laborator.
Conţinutul dării de seamă:
1. Tema şi scopul lucrării.
2. Aparatele şi accesoriile lucrării.
3. Instrucţiuni la îndeplinirea lucrării.
4. Schemele circuitelor electrice precăutate în lucrare.
5. Completarea tabelelor de adevăr şi construcţia diagramelor de timp necesare în
această lucrarea de laborator.
6. Schemele structurale ale câtorva MCI ce reprezintă multiplexoare (indiferent de
serie TTL, CMOS ) numerotarea pinilor acestora.
7. Concluzii.
8. Literatura folosită.
Mersul lucrării:
1. De cuplat calculatorul (prin tastarea lacunei de la tastatură)
2. După încărcarea sistemului de operare Windows 95...XP lansăm programul EWB
după următoarea cale: butonul Start / Programs / EWB / Electronics Workbench
Professional Edition.
3. De asamblat circuitul multiplexorului conform figurii 1, elementele componente ale
căruia sunt incluse în următoarele compartimente de elemente (Sources, Basic, Logic
Gates, Indicatore, Instruments) ai bibliotecii de elemente a programului EWB.

4. Pentru dispozitivul Word Generator este necesar de stabilit

preventiv combinaţiile codurilor binare în felul următor: conform ferestrei de dialog
figura 2, pentru fiecare combinaţie cu adresa (fiind de la 0000 până la 000F) de stabilit
codul binar de 16 biţi în celula cu inscripţia Binary (pentru combinaţia cu adresa 0000
el fiind de 0000000000000000, pentru adresa 0001  0000000000000001 . . . până la
 Figura 1.
Circuitul de conexiune a multiplexorului

adresa 000F0000000000001111 ) care mai apoi vor fi generate de acesta în mod

Cycle ciclic cu o Frequency frecvenţă de 1 Hz .

Figura 2. Figura 3.
Fereastra de dialog a Word Generator Fereastra de dialog a Logic Analyzer

5. Iar pentru extragerea formelor de unde vom folosi dispozitivul Logic Analyzer la
care e nevoie de stabilit Clok / Set... o frecvenţă de 10 Hz după cum e arătat în figura
3, obiecţie (după stabilirea frecvenţii de 10Hz, fereastra de dialog Clock setup o închidem).
6. De cuplat butonul Activate simulation şi în conformitate cu tabelul de adevăr
(tabelul 1) de aplicat valorile semnalelor de adrese la intrarea circuitului, prin tastarea
tastei cheie pentru fiecare comutator în parte (tasta cifrei 0) de pe
tastatură, pentru comutatoarele respective în dependenţă de poziţie vom considera

2
  A0=„0” şi  A0=„1”, timpul între fiecare combinaţie
nouă la intrările de adrese trebuie să fie în limitile de la 16 secunde până 20 secunde.

Tabelul 1
Nr. Intrările de adrese
comb.
A1 A0
1. 0 0
2. 0 1
3. 1 0
4. 1 1

5. Ca sarcină de lucru pentru acasă se propune proiectarea multiplexorului de un anumit

număr de intrări informaţionale exemplu: numărul intrărilor informaţionale NIn=9 vom
avea la multiplexorul dat intrări informaționale de la Q0 . . . Q8, iar intrări de adrese vor
fi M=4  A3, A2, A1, A0. deoarece avem relația între numărul ieșirilor informaționale şi
celor de adrese 2M  NIn. Pentru fiecare elev în dependenţă de numărul de ordine din
registrul grupei se propune proiectarea circuitului multiplexorului de un anumit număr
de intrări informaţionale NIn conform tabelului 2.
Tabelul 2
Numărul
de ordine
din
10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30
1

registrul
grupei

unde
11

12

13

18

12

19

14

10

11

12

13

18

12

19

14

10

11

12

13
9

6
NIn =

6. De construit diagramele de timp atât pentru circuitul cercetat în cadrul lucrării

conform figurii 4
A0

t
AM-1

t
I0

INi-1

Y t

t
Figura 4. Formele de undă ale circuitului multiplexorului din clasă 3
