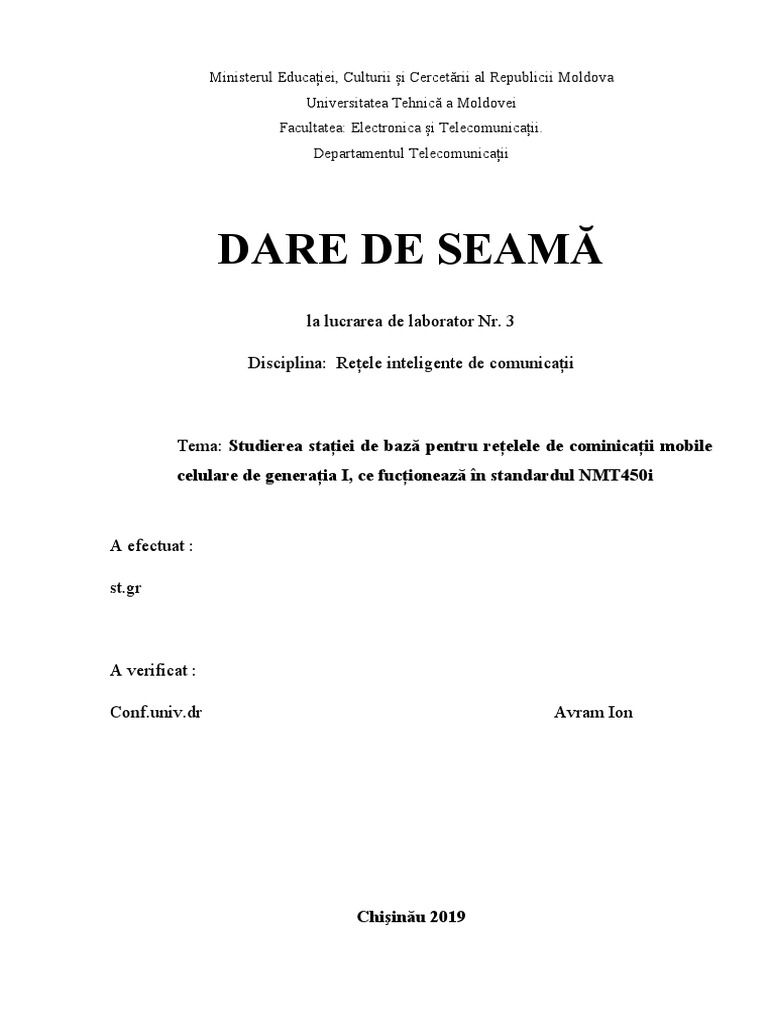

Ministerul Educației, Culturii și Cercetării al Republicii Moldova

Universitatea Tehnică a Moldovei

Facultatea: Electronica și Telecomunicații.
Departamentul Telecomunicații

DARE DE SEAMĂ
la lucrarea de laborator Nr. 3

Disciplina: Rețele inteligente de comunicații

Tema: Studierea stației de bază pentru rețelele de cominicații mobile

celulare de generația I, ce fucționează în standardul NMT450i

A efectuat :

st.gr

A verificat :

Conf.univ.dr Avram Ion

Chişinău 2019
 1.1 Scopul lucrării

Studierea construcției, caracteristicilor tehnice și funcțiilor modulelor, tractelor,

numărului total de canale ale stației de bază (BS – Base Station) model BD-28N și
cențele către canalele care pot fi utilizate pe teritoriul acoperit de o singură BS.

1.2 Obiectivele lucrării

Studentul trebuie să studieze și să memorizeze schema de strectură, construcția și toate

părtile componente ale stației de bază model BD28-N, tipurile de canale, numerele și
fucnțiile lor. Este necesar de studiat și memorizat benzile de frecență de emisie și
recepție ale BS. De asemenea fiecare student trebuie să știe să construiască planul de
frecvențe, în care funcționeaza o BS, și să indice formarea unui canal duplex,
explicând metoda de deplexarea utilizată.

2
 II SCHEMA DE STRUCTURĂ ȘI CONSTRUCȚIA BS MODEL
BD-28N

Stația de bază de model BD-28N în sistemul de comunicații mobile celulare în

standardul NMT28N efectuează rolul de interfață. Asigurând conexiunea intre toate
echipamente mobile (ME – mobile equipment) , amplasate pe teritoriul acoperit de
această BS și Centrul de comutații mobile (MSC – Mobile Switching Center, MTX –
Mobile Telephone Exchange) ale rețelei date. Întrucît fiecarea BS asigură deservirea
unui grup de ME, aflate în zona ei de acoperire electromagnetică, funcția de bază BS
este retransmiterea semnalelor de la fiecare ME la MSC și invers. Necesitatea de
retransmitere concomitentă a mesajelor de la cîteva ME condiționează necesitatea
existnței în BS a cîtorva radiocanale duplex de trafic. În așa fel BS, reprezintă o stație
radio automatizată multicanal (radioretranslator), controlată de centrul mobil de
comutații (MTX) al sistemului de comunicații mobile.

Schema de structură simplificată a BS model BD-28N e reprezentată în figura 1

Figura 1 Schema de structură a stației de bază BD-28N

3
 1.3 Elementele stației BD-28N

Elementele principale ala BS sunt:

 Blocul canalelor
 Blocul de unire în trunchi a canalelor de emisie de frecvență înaltă (combainere)
 Distribuitor multicanal de receăție șa frecență inaltă
 Buclă pentru verificare la FÎ

Blocul canalelor BS include 8 radiocanale duple și un canal de receățe de

măsurare. Tractele de receăștie în radiocanalele duplex prezintă radioreceptoare clasice
de supreheterodină cu transformare deublă a frecvenței, posibilitatea de acordare
automată în banda frecențelor 453,0,,,457,5 MHz cu pasul rețelelor frecvențelor de Δfc
= 25kHz (20KHz). Acordarea tractelor de recepție se efectuează cu ajutorul blocurilor
de controol și automatizare, incluse în fiecarea radiocanal duplex.

1.4 Tractele de recepție

La pregătirea funcționării, fiecare tract de recepție se acordează la frecvența ‘sa’

de lcuru frec încît frecvențele e recepție ale tractelor vecine trebuie să fie una față de
alta la o distanțpă îm frecvență nu mai mică (4...7)x Δfc = 100...175kHz. Canalul
radiorecepție de masurare include blocul de control și automatizare și radioreceptorul
de masurare. El se utilizează pentru masurarea nivelelor de control ale semnalului plot
(0-semnal-FFSK- Fast Frequency shift Keying) și ale perturbațiilor pe oricare din 8
frecvențe purtătoare de lucru de recepție așe BS, la fel și pe frecvențele purtătoare de
recepție ale altor BS ale sistemului, conform comenzilor de control, transmise din
cntrulde comutație MTX . În așa fel, receptorul de măsurare poate automat să se
reacordeze pe oricare din 180 de frecvențe purtătoare ăn banda de 453,0..457,5 MHZ.

4
 1.5 Tractele de emisie

Tractele de emisie în radiocanale duplex prezință radioemițătoare tipice care

lucrează în banda de frecențe de 463,0...467,5 MHz, cu reglarea automată discretă a
puterei de ieșire P, cu reglarea automată discretă a puterei de ieșire P ies de la 0,75 pînă
la 50W. Fixarea a 8 fecvențe de lucru de emisie femis se efectruează cu ajutorul
blocurilor de control și automatizare respective. În afară de aceasta acordarea
frecvenței de emisie se efectuează în blocurile de unire ale canalelor de emisie în FÎ
(Frecvență Înaltă) (combainere). Tractele de recepție și de emisie îm fiecare radiocanal
duplex se acorează cu departajarea în freceță de ΔFd = 10 MHz, adică
fBS→ME - fME→BS = 10 MHz.

Primul radiocanal duplex al BS în conformitate cu organizarea comunicației și

controlul prezință canalul “de apel”, destinat doar stațiilor mobile din partea BS și
raspunsul la apeluri. Următoarele radiocanale duplex 2…8 sunt canale de “trafic”,
destinate pentru utilizare la organizarea convorbirilor între abonați.

Blocul de unire în trunchi a canalelor de emisie în FÎ (combainere) prezintă de

rezonanță a tractelor de emisie. Un comainre unește ieșirile a patru tracte de emisie. Cu
ajutorul organelor de reglare și circulatoarelor se asigură o dezlegare în FÎ a tractelor
de emisie între ele la lucrul pe o sarcină. Filtrarea necesară se atinge cu condiția, că
frecvențele femis sunt îndepărtate una de alta la valoarea decalajului Δfp =(4...7) Δfc.

Bucla pentru verificarea radiocanalelor duplex în FÎ asigură posibilitatea

conectării ieșirilor de măsurare a tractelor de emisie la intrările corespunzatoare ale
tracturlui de recepție ce prezintă perechi duplexe, și formează în asa fel bucla de
măsurare fără emisie în “eter”.Contrucția BS tipul BD-28N este prezentă în figura 2.

5
 1.6 Principiul de contrucție pe module

BS tipul BD28N a sistemului de comunicații celulare NMT-450i se contruește

după principiul pe module. Un modul are forma unui dulapdreptughiular cu
dimensiunile 200x600x225 cm. Modulul BS prezintă un dispozitiv funcțional finalizat,
ce asigură îndeplinirea tuturor funcțiior în corespundere cu algoritmul de funcționare
ale sistemului. În interiorul modulului se amplasează subblocurile, conectate între ele
prin circuite de alimentare, control, dirijare și întrări (ieșiri) pe FÎ.

Pe peretele de sus al modulului se amplasează blocul de acordare pe FÎ, ce

conține comutatoare FÎ și conectoare ale antenelor de emisie și recepție. Comutatorul
antenelor de recepție prin intermediul RXANT1 asigură conexiunea antenei de
recepție comune PRA sau a 9 antene individuale la distribuitorul multicanal de FÎ. La
conectarea paralelă a 5 module ale conectoarele RXANT1... RXANT5 se unesc, ce
permite funcționarea pe o antenă a 40 de tracte de recepție. Comutatorul antenelor de
emisie prin intermediul conectorului RXANT1 permite de a conecta la ieșirile
combainelor de la 1 până la 16 antene de emisie.

Figura 2 Contrucția stației de bază BD28N

6
 1.7 Amplificatorul – distribuitor

Amplificatorul – distribuitor (FÎ mutlicanal) se amplasează în partea de sus a

modului. Toate 9 ieșiri ale amplificatorului destribuitor de recepție prin intermediul
cablurilor coaxiale scurte se conectează cu conectoarele FÎ ale tractului de recepție.
Controlul și măsurarea parametrilor tractelor de recepție se efectuează cu ajutorul
blocului de control, ce se află pe peretele stîng vertocal al modului. Opt blocuri ale
tractelor de emisie se plasează în blocul canalelor sub dispozitivele radioreceptoare.

Ieșirile receptoarelor cu ajutorul cablurilor coaxiale se conectează cu intrările

combainerelor respective. Ieșirile de măsurare a receptoarelor se amplasează sub
ieșirile de bază. Cu ajutoru cablurilor coaxiale ele se conectează la intrările resepective
ale buclei pentru măsurarea în FÎ, amplasate în blocul generatorului.Controlul
capacitații de lucru a blocului canalelor se efectuează cu ajutorul blocului de control,
amplasat în partea de susu a peretelui stâng al modulului.

1.8 Blocul interfeței

Blocul interfeței se află sub blocul canalelor și se delimitează de el prin blocul

ventilatorului. Blocul interfeței asigură conectarea modului la MTX cu ajutorul liniei
de comunicație multicanal și conectarea paralelă a modulelor pentru mărirea capacității
BS.

Blocul interfeței asigura la fel controlul și măsurarea stării difertor module

funcțtionale ale BS. În componența blocului interfeței intră cîteva subblocuri.

Cinci subblocuri din stăânga CLI 11 prezintă liniile interfeței. Ele asigură
conectarea ieșirelor modulului de semnal, de generator, de multiplexare și ieșirilor
modulului de semnal, de generator de multiplexare și ieșirilor audio cu alte module.
Subblocul și măsurărilor MUA 03 se plasează în drepta de la subblocurile CLI 11 . El

7
asigură controlul și reglarea în circuite a frecvențelor sonore a BS. Blocul de măsurare
are tensiune de ieșire cu frecvența fmax = 1KHz, nivelul căruia se reglează cu potențialul
de pe panoul de dirijare în limitele +6...-30dB. Controlul se efectuează cu ajutorul
indicatorului.

Subblocul CLC 12, amplsat în dreapa de la subblocul MUA 03 , prezintă un

bloc de control local. El asigură controlul operațional al capacității de lucru a BSS.
Subblocul CLC 12 este egal cu blocurile de control și de logică CU a radiocanalelor
duplex prin magistrala serie comună. Comenzile de control se transmite la nivelul
TTL-logică. Infirmația de control se indică pe un panou LCD a subblocului BCI 11,
avînd forma unui receptor de radiotelefon, care prin cablu se conectează cu subblocul
CLC 12. Subblocul BCI are la fel o indicație cu dioda iluminiscență și sonoră.

Figura 3 Conectarea paralelă a modulelor stației de bază BD-28N

8
 Figura 4 Componența blocului interfeței stației de bază BD-28N

1.9 Documentarea informației de control

Documentarea informației de control se efectuează cu ajutorul imprimantei

încorporate, care intră în componența subblocului CLC 12. Blocul de control local cu
ajutorul mufei RS 232 se poate conecta cu PC.

Două subblocuri din dreapta CMU 11 în blocul interfeței reprezintă blocurile de

măsurare a semnalelor antenei. Subblocul COX PC reprezintă blocul generatorului de
test în RF. El conectează autogeneratorul de cuarț de semnal pilot, care lucrează la
frecvența fcsp=6,4 MHz. Frecvența pilot se aplică la sintetizatoarelor tractelor de
recepție și emisie a blocului canalelor.

9
 1.10 Blocuri de conectare ale canalelor de emisie în FÎ

Blocuri de conectare ale canalelor de emisie în FÎ CFA 03. CFA 04

(combainere) se amplasează în suportul BS sub blocul interfeței CLI 1 și este separat
de el prin blocul generatorului (subblocul COX 11C). Combainerul de sus CFA 03/04
este separat de la cel de jos CFA 03/04 prin subblocul circulatorului CTA 03.
Capacitatea de lucru a blocurilor de conectare a canalelor de emisie în FÎ se
controlează cu ajutorul blocului de semnalizare, amplasat în partea de mijloc a
peretelui stîng al modulului. Ieșirea combainerului este legată cu bucla de verificare în
FÎ prin filtrul de emisie TFA 03, amplasat pe peretele drept al modulului.

1.11 Blocul de alimentare BS

Blocul se alimentează (BA) al BS (subblocul APA 01) se amplasează în partea

de jos a modulului. El asigură obținerea tensiunilor stabilizate de alimentare de 24 V,
12 V și 9,5 V, iar al doilea formează tensiunea de 12 V. Blocul de control în
componența blocului de alimentare are o logică programată, care asigură controlul
operativ al capacității de lucru a sursei de alimentare, protecției contra supratensiunii în
diferite circuite de alimentare, semnalizarea lucrului blocului.

Semnalizarea funcționării BA se realizează cu beculețe de semnalizare,

amplasate pe panoul frontal al blocului de control, care indică:

- existența tensiunii de intrare – culoarea galbenă,

- existența tensiunii mici – culoarea verde,
- existența erorii în funcționarea BA – culoarea roșie.

10
 1.12 Radiocanalul duplex

Schema de structură a radiocanalului duplex al BS este indicată în figura 5.

Figura 5 Schema de structură a radiocanalului duplex al BS tip BD-28N

Blocurile funcționale de bază ale radiocanalului duplex sunt tractul de recepție,

tractul de emisie, blocul de dirijare și automatizare. Grupa funcțională a tractului de
recepție include radioreceptorul cu sintetizatorul RX și tractul semnalelor modulate
RX AUDIO UF (receptorul de frecvență joasă). Grupa funcțională a tractului de
recepție include radioreceptorul cu sintetizatorul TX și tractul semnalelor modulate TX
AUDIO UF (emițătorul de frecvență joasă). Grupa funcțională a blocului de dirijare și
automatizare include blocul de control și de logică, blocul de formare și prelucrare a
semnalului măsurat (semnalul – 0), modemul semnalelor digitale (FFSK).

Intrările (ieșirile) de frecvență joasă ale radiocanalului duplex se conectează cu

linia interfeței, intrările de frecvență înaltă se conectează cu ramificatorul în FÎ
multicanal, iar ieșirea de frecvență înaltă cu ieșirea unuia din combainerele BS. Ieșirile
de măsurare ale radiocanalului duplex se conectează cu blocul de control și blocul
controlului local al BS (în schema de structură nu se indică). Blocul de control și de
logică se conectează cu alte elemente ale BS prin magistrala serie de adrese și de date
(în schema de structură nu se indică).
11
 1.13 Blocul de prelucreare al semnalului 0

Blocul de formare și de prelucrare al semnalului 0 formează 4 variante ale

semnalelor de măsură cu frecvențele de 3955, 3985, 4015, 4045 Hz. Alegerea
frecvenței semnalului – 0 se efectuează cu o comandă de dirijare (CONTROL), care se
transmite de la blocul de control și logică (diferite frecvențe ale semnalelor de
măsurare se alocă acelor BS, care deservesc clasterele în care se repetă grupele
frecvențelor de lucru ale canalelor de trafic). Frecvențele semnalului 0 se formează prin
împărțirea frecvenței generatorului de cuarț. La prelucrarea semnalului 0 tactul de
analiză se împarte în două ramuri. În prima ramură se măsoară nivelul semnalului, iar
în ramura a doua se măsoară nivelul zgomotului (fz=± 100 Hz). Tractul de prelucrare
permite obținerea a două variante de comparație a nivelului semnal/zgomot – de la +10
pînă la +40 dB (S/N1) și semnal/zgomot – de la -5 pînă la +10 dB (S/N2). Datele de
comparație se transmit în MTX pentru luarea deciziei.

1.14 Tractur de recepție

Tractul de recepție al radiocanalului duplex asigură recepția radiosemnalului de

la ME la o frecvență de lucru stabilită. La ieșirea radioreceptorului semnalul de
măsurare se transmite în blocul de prelucrare al semnalului 0. Semnalele analogice
(AUDIO) și digitale (FFSK) se transmit în tractul semnalelor modulate, unde se
divizează. Semnalele digitale se transmit la demodulatorul FFSK, Iar semnalele
AUDIO – la schema sumatorului. Schema sumatorului exclude șuntarea ieșirelor
blocurilor RX AUDIO și modemului la conectarea la o linie a interfeței. Tractul de
emisie a radiocanalului duplex asigură transmisia semnalelor AUDIO, FFSK și de
măsurare de frecvență joasă prin canalul de radiocomunicație.

12
 3. SCHEMA FUNCȚIONALĂ A BS MODEL BD-28N

 Tractul de emisie include:

 tractul de radiofrecvență (radioemițătorul),
 sintetizatorul emițătorului (TX),
 tractul semnalelor de modulație (emițătorul de frecvență joasă).

Sintetizatorul emițătorului (TX) asigură formarea unei rețele de frecvențe stabile

în banda 463,0...467,5 MHz cu pasul rețelei de Δfc=25 kHz. Tractul de radiofrecvență
asigură amplificarea, controlul și reglarea puteriide ieșire a radiosemnalului. Tractul
semnalelor de modulație efectuează corecția și reglarea nivelului semnalelor analogic
(AUDIO), digital (FFSK) și măsurare (semnalul 0) și introducerea lor la intrarea
radioemițătorului. Semnalele analogice și digitale se transmit la intrarea tractului
semnalelor de modulație prin schema sumatorului (Σ), care permite excluderea șuntării
ieșirilor tractelor pentru semnalele FFSK și AUDIO.

3.1 Tractul semnalelor de modulație

Semnalele analogice după amplificare se transmit pe compresorul (C), care

asigură compresia semanlului 2:1 ( pentru mărirea diapazonului dinamin). Prin
comatorul canalului (CC) semnalul AUDIO se transmite la corectorul frecvențelor de
jos (CFJ). Limitatorul înclinație (LI)B asigură reglarea automată a amplificării, iar
cliperul (fixatorul) nivelului (CN) – limitarea semnalului. Corectorul CAF (CA)
efectuează creșterea semnalului CAF în regiunerea frecvențelor superioare cu +6
dB/octavă pentru asigurarea modulației în fază a purtătoarei. Filtrul de corecție (FC)
atenuează frecvențelele semnalului mai mici de 50 Hz cu 12 dB/octavă, iar mai mari
de 3,4 kHz – cu 18 dB/octavă. În așa fel se asigură atenuarea zgomotelor în afara
benzii de bază a canalului.

13
 3.2 Sintetizatorul frecvențelor emitătorului

Oscilațiile generatorului modulat în frecvență (GMF), amplificate în tractul

amplificatorului de grup, se transmit la divizorul M și apoi la detectorul de fază (DF).
La altă intrare a DF se transmit oscilațiile etalon cu frecvența f=25 Khz, obtinute în
generatorul de cuarț fcsp=6,4 MHz, prin divizarea frecvenței la R=256. La ieșirea DF
se dormează oscilații cu frecență fdf= (M/R)fcsp,care prin FTJ se transmit la GTF. În
asemena mod nominalul frecvenței GTF se va schimba discret cu schimbarea
coeficientului de divizre variabil se transmit dein blocul de divizor cu coefientul de
divizare variabil se transmit din blocul de control și logică. Coeficientul de divizare M
al sintetizatorului TX asigură shcimbarea frecvenței la ieșirea lui în banda de
463,0...467,475 MHz, cu pasul minim la unei plase de frecvențe de Δfc = 25 KHz.Pasul
plasei frecvențelorpoate fi shimbat pe cale schimbării coeficientului de divirere K de 2
ori ¿fc = 1,25 KHz.) la trecerea BS din banda de bază a frecvențelor în banda
suplimentară la comanda MTX.

3.3 Tractul de radiofrecvență al emitătorului

Tractul de radiofrecvență include trei etaje de amplificare a tensiunii (AT) și

două etaje de amplficare a puterii (AP). Etajele de amplficare a puterii – de la sursa de
+12V, iar etajele de amplficare a puterii – de la o sursă de +24V. Amplificatorul de
putere preliminar prezintă amplificatoarea de curent monotact. Etajul de ieșire al
emițatorui prizntă un amplficator de putere în doua tacte. Acordul amplificatorului de
putere AP cu tractele amplificării preliminare și sarcina se efectuează cu ajutorul
tranformatoarelor de acord speciale (TA). Filtrul trece jos la ieșirea AP asigură
atenuarea arminicilor de 2 și 3 ale semnalului de bază.

14
 3.4 Tractul de recepție a blocului cananlelor stației de bază

Schema funcțională a tractului de recepție a blocului canalelor este indicată în

figura 7. Tractul de recepție intclude :

Figura 6 Schema funcțională a tractului de receăție a blocului canalelor

 tractul de recepție comun

 sintetizatorul receptorului
 tractul semnalelor modulare (receptorul de frecvență joasă)

3.5 Sintetizatorul receptorului

Sintetizatorul receprotului (RX) asigură formarea unei matrici de frecvență stabile

în banda 453,0...457,475 MHz cu pasul heterodină cu transformarea dublă a
frecvenței. El asigură transformarea semnalului de radiofrecvență în semnale
modulara de joasă frecvență de formă analogică (AUDIO), digitală (FFSK) și
semnalul măsurat (semnalul-0).

15
 Figura 7 Schema funcțională a tractului de emisie a blocului cnanalelor.

3.6 Funcționarea tractului de recepție

Semnalele de radiofrecvența se transmit la intrarea tractului de radiofrecență

din ramificatorul FÎ a BS și apoi primul convertor. În calitate de prima heterodină
se utilizează sintetizatorul receptorului GDT. Pentru stabilizarea frecvenței fT1,
GDT este conectat în bucla ACFF. Pe DF se transmit oscilațiile etalon de la
generatorul de cuarț cu frecvența fpgc=6,4 MHz,prin divizorul R=256 ori. La altă
intrare a DF se aplică oscilații cu frecența fg1 prin divizorul M. Coeficientul de
divizarea M se poate shcimba la comanda semnalelor Control f, care sunt
transmise din blocul de logică. În așa fel, se formează oscilația de frecență fg1 =
(M/R)x6,4 MHz.

La schimbarea frecvenței radiosemnalului fp frecvența fg1 se schimbă în

corespundere cu schimbarea coeficientului de divizarea M cu pasul rețelei Δfc = 25
kHz. Valoarea primei frecvențe intermediare ffil cu toate acestea rămîne întiodeauna
nechimbată și egală cu ffil = fp – fg1 = 21,4 MHz. Semnalul frecnvenței ffil după
amplificare se selectează de primul filtru de cuarț. După prima transofrmare se
asifură selectivitatea recepției pe canalul “oglindă”.De la ieșirea amplificatorului
după prima și a doua filtrare oscilațiile ffi2 se transmit la dispoztitivul de sumare
(DS).
16
 3.7 Tractul semnalelor modulare

Tractul semnalelor modulate asigură prelucrarea AUDIO,FFSK și semnalul

măsurat. Semnalele amplificate de recvență sonoră de la ieșirea radioemițătorului se
transmit la sumator, ce se asigură ramificare semnalului-o (tonul-pilot). Filtrul de
rejecție (FR) atenuează semnalul-o la intrarea AUDIO. Controlul CAF (CA) asigură
scăderea nivelului CAF în banda frecvențelor înainte cu 6 dB/octavă epntru asigurarea
modulației de fază a semnalului. Filtrul de canal (FC) evidențiază semnalul în banda
de frecvențe 0,3...3,4 kHz. Filtrul corector (Fcor) miscșorează nivelul semnalelor la
frecvențe mai mici de 150 Hz cu 12 db/octavă, iar mai mari de 3,4 kHz – cu 18
db/octavă, asigurând atenuarea zgomotelor în afară benzii de bază a canalului.
Expanderul (E) asigură extensia semnalului în proporție de 1:2 (pentru lărgirea
diapazonului dinamic). Amplificatorul cu reglare permite iinstalarea nivelului necesar
al semnalului AUDIO la ieșirea tractului.Comutatorul cnanlului (CT2) permite
excluderea expanderului din tract după semnalul de dirijare (Control), care se
transmite din blocul de logică. Comutatorul canalului (CT1) permite deconectarea
cnanalului de la linia de comunicație cu MRX la aparițiazgomotelor la ieșirea tractului
de recepție după semnalul RSS1, care se transmite din radioreceptor (CT1 lucrează ca
un atenuator de zgomote). Tractul evidențierii semnalelor FFSK conectează
amplificatorul,detectorul nivelul (DN) și schema corecției duratei (CDI) și formei
(CFI) impulsurilor.

17
 Concluzii
In urma acestei lucrari de laborator am studiat și să memorizat schema de strectură,
construcția și toate părtile componente ale stației de bază model BD28-N, tipurile de
canale, numerele și fucnțiile lor. La fel am studiat și memorizat benzile de frecență de
emisie și recepție ale BS. De asemenea am inteles cum se construieste planul de
frecvențe, în care funcționeaza o BS, cu indicarea unui canal duplex, explicând metoda
de deplexarea utilizată.

18
Bibliografie

1. Indicații metodice la lucrarea de laborator Nr.3 la disciplina “Comunicații

mobile” cu tema “Studierea stației de bază pentru sistemul de comincații mobile
NMT-450i”.
2. https://www.zvoni.te.ya/telefon/telefon1.htm Системы связи подвижной
службы. Глава 6 “Базовая станция BD-28N ССПС стандарта NMT-450i”
100стр.
3. Мухин А., Чайников Л. Энциклопедия мобильной связи. Наука и техника,
M., 2001, 236 стр.

19
