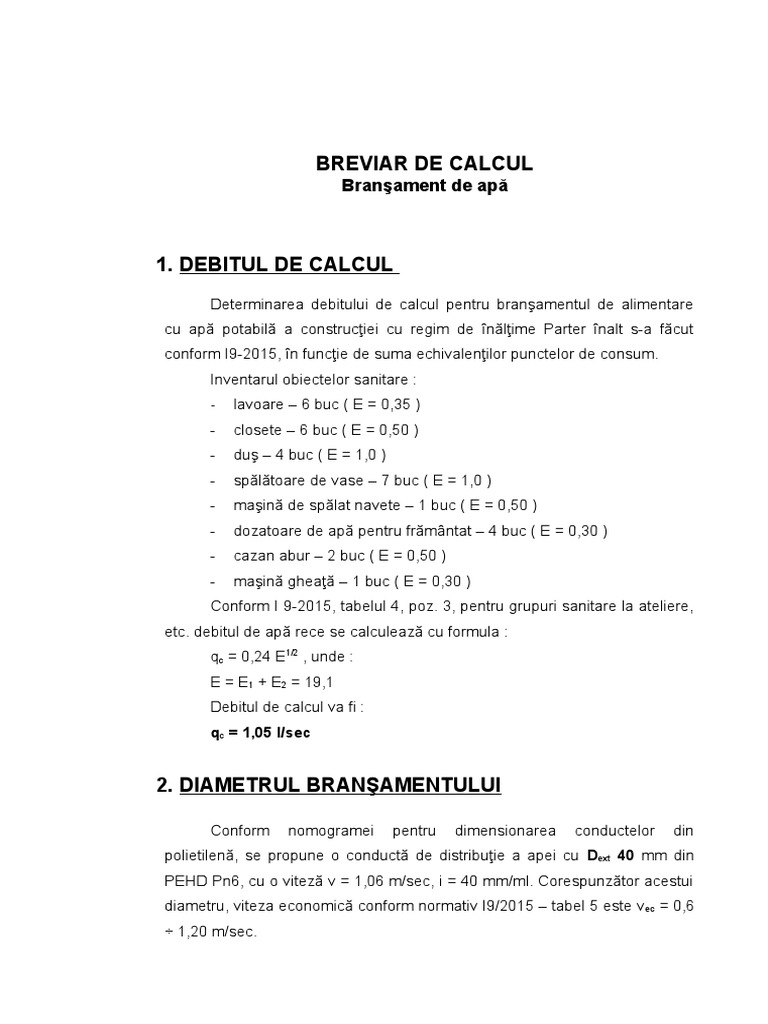

BREVIAR DE CALCUL

Branşament de apă

1. DEBITUL DE CALCUL
Determinarea debitului de calcul pentru branşamentul de alimentare
cu apă potabilă a construcţiei cu regim de înălţime Parter înalt s-a făcut
conform I9-2015, în funcţie de suma echivalenţilor punctelor de consum.
Inventarul obiectelor sanitare :
- lavoare – 6 buc ( E = 0,35 )
- closete – 6 buc ( E = 0,50 )
- duş – 4 buc ( E = 1,0 )
- spălătoare de vase – 7 buc ( E = 1,0 )
- maşină de spălat navete – 1 buc ( E = 0,50 )
- dozatoare de apă pentru frământat – 4 buc ( E = 0,30 )
- cazan abur – 2 buc ( E = 0,50 )
- maşină gheaţă – 1 buc ( E = 0,30 )
Conform I 9-2015, tabelul 4, poz. 3, pentru grupuri sanitare la ateliere,
etc. debitul de apă rece se calculează cu formula :
qc = 0,24 E1/2 , unde :
E = E1 + E2 = 19,1
Debitul de calcul va fi :
qc = 1,05 l/sec

2. DIAMETRUL BRANŞAMENTULUI

Conform nomogramei pentru dimensionarea conductelor din

polietilenă, se propune o conductă de distribuţie a apei cu Dext 40 mm din
PEHD Pn6, cu o viteză v = 1,06 m/sec, i = 40 mm/ml. Corespunzător acestui
diametru, viteza economică conform normativ I9/2015 – tabel 5 este v ec = 0,6
÷ 1,20 m/sec.
 2

Diametrul branşamentului va fi recalculat în funcţie de materialul care

va fi folosit, conform diagramei specifice acestuia, pentru acelaşi debit de
calcul.

3. PRESIUNEA NECESARĂ

Conform Normativ I 9-2015, presiunea necesară în punctul de

branşare se calculează cu formula :
Pnec = Pg + Pps + Pu
unde :
Pg – diferenţa de cotă geodezică între punctul de consum plasat cel
mai dezavantajos şi punctul de branşare;
Pps – pierderile totale de sarcină (liniare şi locale) ale apei, pe traseul
conductei de distribuţie cu L = 150 m;
Pu – presiunea de utilizare a apei, la punctul de consum situat cel mai
dezavantajos (Putilaje = 3 atm).

═► Pnec = 2,0 + 7,2 + 30,0 = 39,2 mCA (3,92 bari)

ÎNTOCMIT,
ing. Popescu Gabriela
