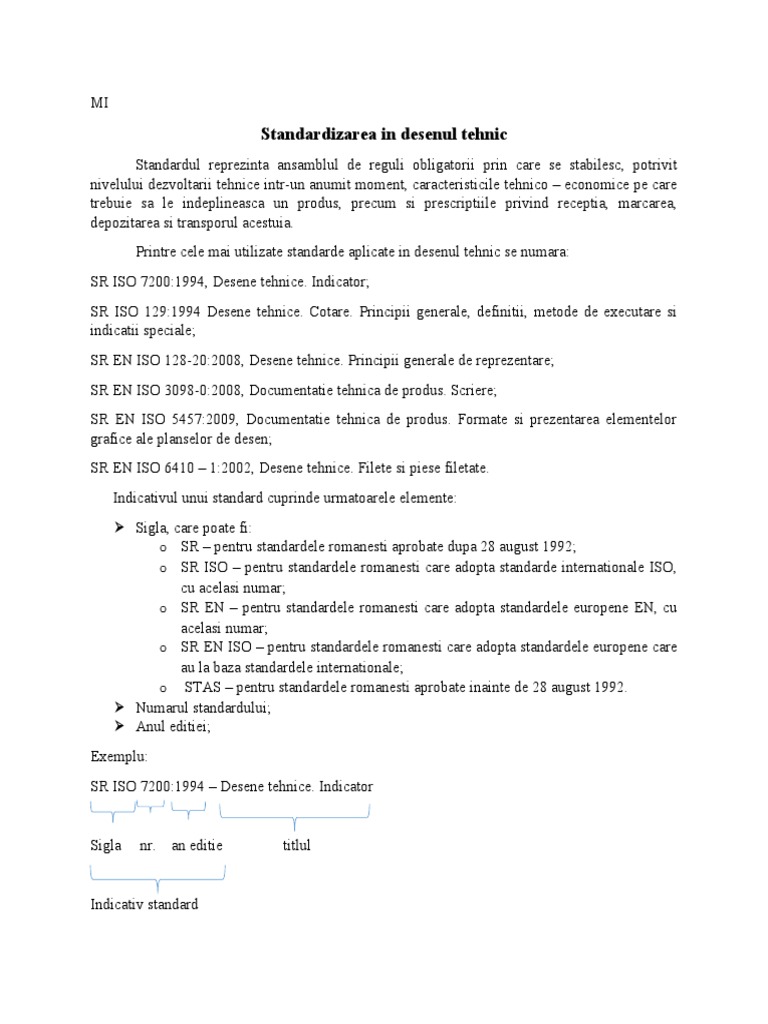

Standardizarea in desenul tehnic

Standardul reprezinta ansamblul de reguli obligatorii prin care se stabilesc, potrivit
nivelului dezvoltarii tehnice intr-un anumit moment, caracteristicile tehnico – economice pe care
trebuie sa le indeplineasca un produs, precum si prescriptiile privind receptia, marcarea,
depozitarea si transporul acestuia.
Printre cele mai utilizate standarde aplicate in desenul tehnic se numara:
SR ISO 7200:1994, Desene tehnice. Indicator;
SR ISO 129:1994 Desene tehnice. Cotare. Principii generale, definitii, metode de executare si
indicatii speciale;
SR EN ISO 128-20:2008, Desene tehnice. Principii generale de reprezentare;
SR EN ISO 3098-0:2008, Documentatie tehnica de produs. Scriere;
SR EN ISO 5457:2009, Documentatie tehnica de produs. Formate si prezentarea elementelor
grafice ale planselor de desen;
SR EN ISO 6410 – 1:2002, Desene tehnice. Filete si piese filetate.
Indicativul unui standard cuprinde urmatoarele elemente:
 Sigla, care poate fi:
o SR – pentru standardele romanesti aprobate dupa 28 august 1992;
o SR ISO – pentru standardele romanesti care adopta standarde internationale ISO,
cu acelasi numar;
o SR EN – pentru standardele romanesti care adopta standardele europene EN, cu
acelasi numar;
o SR EN ISO – pentru standardele romanesti care adopta standardele europene care
au la baza standardele internationale;
o STAS – pentru standardele romanesti aprobate inainte de 28 august 1992.
 Numarul standardului;
 Anul editiei;
Exemplu:
SR ISO 7200:1994 – Desene tehnice. Indicator

Sigla nr. an editie titlul

Indicativ standard
 Formatele utilizate in desenul tehnic
Desenele tehnice se executa pe suporturi cu forme si dimensiuni standardizate. Se
recomanda ca desenul sa fie executat pe un suport care sa confere claritatea si precizia dorite.
 Scari de reprezentare in desenul tehnic
Reprezentarea obiectelor in desenele tehnice se face de preferinta in marime naturala sau
altfel spus la scara 1:1 ceea ce inseamna ca o dimensiune de un milimetru din plansa de desen
reprezinta tot un milimetru in realitate.
Un obiect mic va trebui reprezentat la o scara mai mare, de pilda la scara 2:1 ceea ce
inseamna ca 2 mm de pe desen reprezinta in realitate doar 1 mm, cu alte cuvinte, pe desen am
marit de 2 ori dimensiunile reale ale obiectului.
