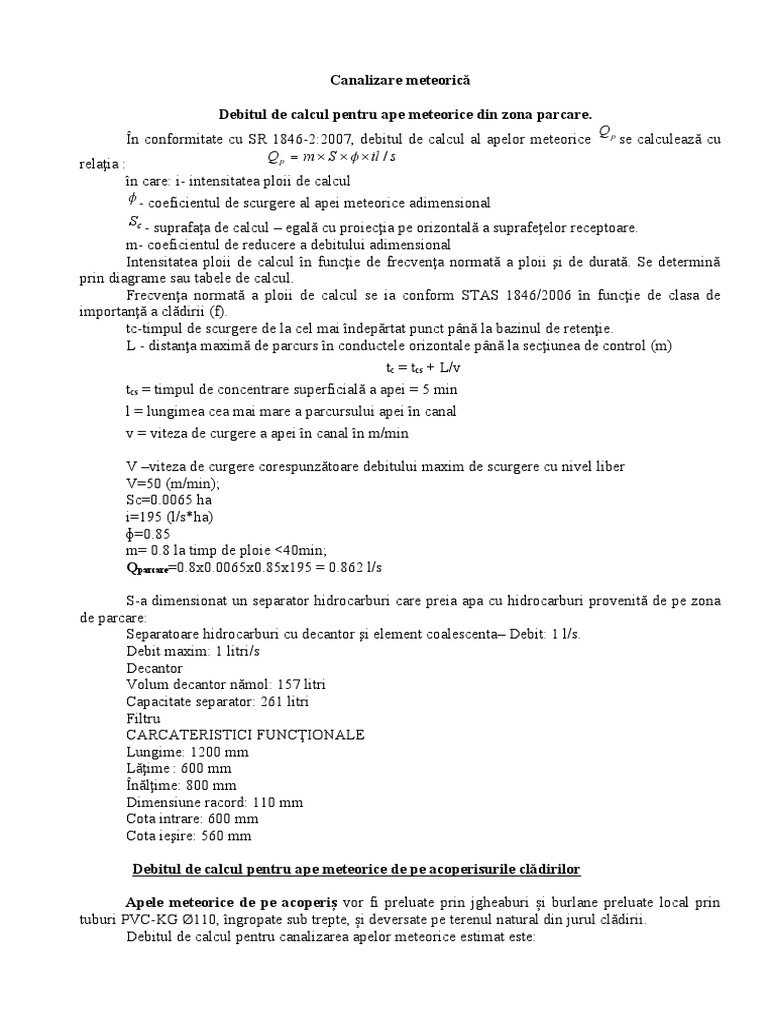

Canalizare meteorică

Debitul de calcul pentru ape meteorice din zona parcare.

Qp
În conformitate cu SR 1846-2:2007, debitul de calcul al apelor meteorice se calculează cu
Q p  m  S    il / s
relaţia :
în care: i- intensitatea ploii de calcul
 - coeficientul de scurgere al apei meteorice adimensional
Sc
- suprafaţa de calcul – egală cu proiecţia pe orizontală a suprafeţelor receptoare.
m- coeficientul de reducere a debitului adimensional
Intensitatea ploii de calcul în funcţie de frecvenţa normată a ploii şi de durată. Se determină
prin diagrame sau tabele de calcul.
Frecvenţa normată a ploii de calcul se ia conform STAS 1846/2006 în funcţie de clasa de
importanţă a clădirii (f).
tc-timpul de scurgere de la cel mai îndepărtat punct până la bazinul de retenţie.
L - distanţa maximă de parcurs în conductele orizontale până la secţiunea de control (m)
tc = tcs + L/v
tcs = timpul de concentrare superficială a apei = 5 min
l = lungimea cea mai mare a parcursului apei în canal
v = viteza de curgere a apei în canal în m/min

V –viteza de curgere corespunzătoare debitului maxim de scurgere cu nivel liber

V=50 (m/min);
Sc=0.0065 ha
i=195 (l/s*ha)
ɸ=0.85
m= 0.8 la timp de ploie <40min;
Qparcare=0.8x0.0065x0.85x195 = 0.862 l/s

S-a dimensionat un separator hidrocarburi care preia apa cu hidrocarburi provenită de pe zona
de parcare:
Separatoare hidrocarburi cu decantor şi element coalescenta– Debit: 1 l/s.
Debit maxim: 1 litri/s
Decantor
Volum decantor nămol: 157 litri
Capacitate separator: 261 litri
Filtru
CARCATERISTICI FUNCŢIONALE
Lungime: 1200 mm
Lăţime : 600 mm
Înălţime: 800 mm
Dimensiune racord: 110 mm
Cota intrare: 600 mm
Cota ieşire: 560 mm

Debitul de calcul pentru ape meteorice de pe acoperisurile clădirilor

Apele meteorice de pe acoperiș vor fi preluate prin jgheaburi și burlane preluate local prin
tuburi PVC-KG Ø110, îngropate sub trepte, și deversate pe terenul natural din jurul clădirii.
Debitul de calcul pentru canalizarea apelor meteorice estimat este:
 Q pl  0.0001  S    i p %
(l/s)
i - instensitatea ploii de calcul = 195 l/sec.
 - coeficient de scurgere = 0,85
S - suprafaţa canalizată = 610 m2 .

Qpl =0.0001 x 610 x 0.85 x 195= 10.11 l/s

Bazinul de retenţie

Mărimea bazinului de retenţie se obţine funcţie de durata ploii şi scopul pentru care se prevede
bazinul.
Bazinul de retenţie se amplasează şi se echipează astfel încât să poată fi păstrat în condiţii
sanitare adecvate prin mijloace specifice de curăţare. Bazinul de retenţie trebuie protejat contra
îngheţului.
Volumul bazinului de retenţie se determină din condiţia de timp de reţinere şi funcţie de
hidrograful ploii de calcul (tp = tcs ).

în care:
VBR – volumul bazinului de retenţie, <m3>
tR – timul de retenţie; se recomandă minim 20 minute;
tc – timpul de concentrare ( durata ploii de calcul) în secţiune, minute;
Qmax – debitul maxim al ploii de calcul în secţiune, <l/s>;
k1 – coeficientul de transormare al unităţilor de măsură, are valoarea 0,06.

2.1.1. Volumul de apă pluvială preluat de pe parcare este:

VPparcare=0.5 x 202 /15 x 0.862 x 0.06= 0.690 m3
Pentru preluarea apelor pluviale va fi prevăzut un bazin cu o capacitate de 1.5 m3.

OBSERVAŢII TEHNICE PRELIMINARE SUPLIMENTARE

Descrierea generală de faţă este valabilă numai împreună cu deciziile şi convenţiile stabilite de
arhitect beneficiar şi executant.
