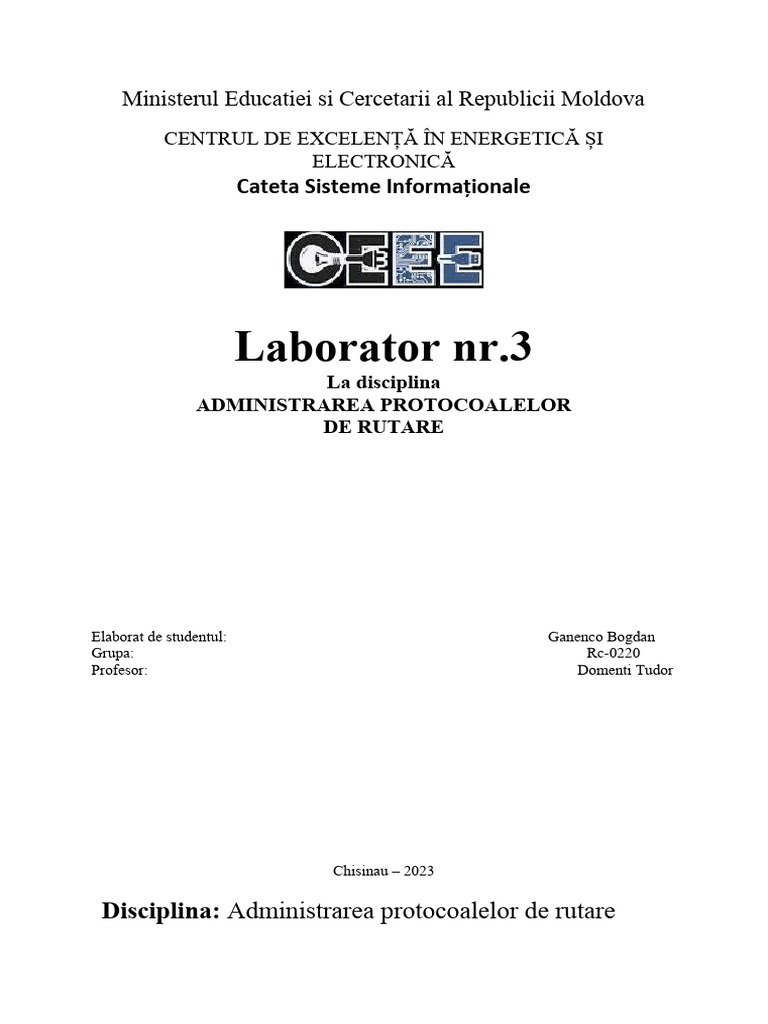

Ministerul Educatiei si Cercetarii al Republicii Moldova

CENTRUL DE EXCELENȚĂ ÎN ENERGETICĂ ȘI

ELECTRONICĂ
Cateta Sisteme Informaționale

Laborator nr.3
La disciplina
ADMINISTRAREA PROTOCOALELOR
DE RUTARE

Elaborat de studentul: Ganenco Bogdan

Grupa: Rc-0220
Profesor: Domenti Tudor

Chisinau – 2023

Disciplina: Administrarea protocoalelor de rutare

Tema: Configurarea BGP pe routere Mikrotik

Scopul lurarii:

1.Însuşirea protocolului BGP.

2.Studierea si crearea filtrelor BGP.
3.Însuşirea tehnicilor fundamentale a protocolului BGP .

Condiţia lucrării:

(Condiţia este indeplinirea etapelor descrise in indicatie).

Conţinutul raportului
1.Scopul lucrării;
2.Screenuri cu etapele efectuate;
3.Descrierea pe etape a pasilor efectuati;
4. Concluziile referitor la îndeplinirea lucrării.

BGP - Border Gateway Protocol este protocolul de rutare folosit în nucleul

Internetului. El menține o tabelă cu rețele IP care arată calea folosită pentru a
ajunge la rețeaua respectivă prin diferitele sisteme autonome (AS). BGP este
considerat din acest motiv un protocol de rutare vector-cale (spre deosebire
de protocoalele vector-distanță, care nu păstrează toată calea). BGP nu
folosește aceleași metrici ca protocoalele de rutare folosite în interiorul AS-
urilor, ci ia decizii bazându-se pe cale și pe politicile de rutare ale sistemului
autonom din care face parte. Pentru configurarea BGP avem nevoie să
conectăm la router prin winbox, apoi să deschidem din meniul Routing fila
BGP. Alegem fila interfaces și anunțăm rețeaua 212.45.0.0/24 și sistemul
autonomy AS20111

Nume - numele interfeței, implicit este implicit

AS - numărul sistemului nostru autonom
ID router - adresa IP a routerului Mikrotik
Bifați casetele Redistribuiți conectat,
Redistribuiți-static, de la client la client-reflecție
Redistribuiți conexiunea - când este activată, această conexiune va distribui
informații despre rutele conectate, adică rutele către rețele la care routerul
nostru poate accesa direct
Redistribuie-static - când este activat, informațiile despre rutele statice vor fi
distribuite prin această conexiune, adică rutele înregistrate pe routerul nostru,
secțiunea ip -> rute
Redistribuire-RIP - când este activat prin interfața BGP, acesta va face
publicitate informațiilor despre rutele primite prin RIP
Redistribuie - OSPF - când este activat prin interfața BGP, acesta va face
publicitate informațiilor despre rutele primite prin ospf
Redistribuie - Altele - BGP - când este activat prin interfața BGP, acesta va face
publicitate informațiilor despre rutele primite printr-o altă conexiune BGP.
Filtru de ieșire - lanț de filtrare de rutare de ieșire utilizat de toți colegii BGP
aparținând acestei instanțe
Confederație - Dacă se utilizează confederația BGP, acesta este numărul de
sistem autonom care identifică confederația [locală] în ansamblu.
confederation-peers - Dacă confederația BGP este utilizată aici, specificăm
lista numerelor de sistem autonome, interne confederației locale. Intervalele
numerice sunt, de asemenea, acceptate. De exemplu, 10,20,30-50.
ID cluster – ID cluster, utilizat dacă această interfață BGP este un reflector de
rută.
Tabel de rutare - numele tabelei de rutare în care funcționează această
interfață BGP
Crearea filtrelor BGP
Următorul pas este crearea de filtre pentru conexiunea noastră BGP. Trebuie
să creăm două tipuri de filtru, de intrare și de ieșire, în primul vom interzice
trimiterea prefixelor din afara rețelei noastre către sistemul nostru autonom,
precum și alte prefixe inutile, în filtrul de ieșire vom interzice trimiterea
tuturor prefixelor, cu excepția a noastra.
Din meniul Routes- Filter adăugăm această informație, apoi din fila acțiuni
vom selecta discard
După crearea regulilor de interzicere, creăm o regulă care permite accesul la
AS din toate celelalte rețele. Pentru aceasta, selectați AS2222-bgp-in în lanț, la
acțiune selectăm accept.
 Următorul pas este crearea de filtre pentru lanțul OUT. În el, vom interzice
toate rețelele să fie anunțate în afară, cu excepția noastră. În primul rând,
creăm o regulă de permisiune pentru prefixul 212.45.0.0/24. Faceți clic pe
butonul Adăugați o regulă.
Lanț - pentru sistemul autonom 2222 va exista AS2222-bgp-out
Prefix - prefixul rețelei noastre 212.45.0.0/24 În fila Acțiuni, selectăm
acceptare

Și ultima este crearea unei reguli de interzicere pentru anunțarea tuturor

prefixelor.
Configurarea bgp provider
Deschideți din nou elementul Routing-BGP, deschideți fila Peers, faceți clic pe
butonul Adăugați.

Nume - numele furnizorului

Instanță - interfață BGP creată în primul pas, dacă avem o conexiune cu mai
mulți furnizori, atunci, în consecință, selectăm aici interfața de care avem
nevoie.
Remote AS - Sistem autonom de partener.
În Filtru, Filtru în afara - filtre create în al doilea pas, respectiv
Faceți clic pe OK. Dacă totul este făcut corect, atunci starea stabilită ar trebui să
apară în coloana de stare
Concluzie:
Am explorat configurarea protocolului BGP (Border Gateway
Protocol), un protocol esențial în funcționarea nucleului
Internetului. BGP menține tabele de rutare pentru rețelele IP
și decide rutele pe baza căilor și politicilor sistemului
autonom. În acest laborator, am configurat parametrii BGP,
inclusiv numărul sistemului autonom, interfețe și filtrele de
rutare pentru a gestiona comunicarea între rețele. Am creat
atât filtre de intrare, care restricționează prefixele primite de
la alte rețele, cât și filtre de ieșire, care controlează ce prefixe
sunt anunțate către alți utilizatori BGP. Acest proces de
configurare ne permite să gestionăm comunicarea într-un
mod controlat și eficient.
