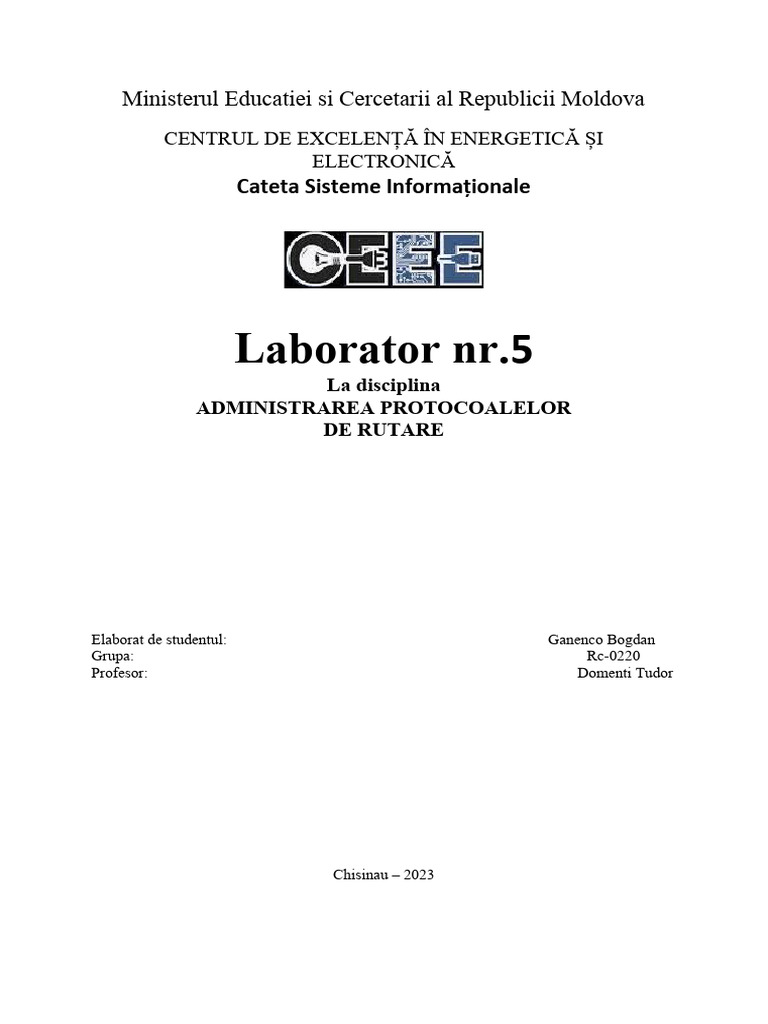

Ministerul Educatiei si Cercetarii al Republicii Moldova

CENTRUL DE EXCELENȚĂ ÎN ENERGETICĂ ȘI

ELECTRONICĂ
Cateta Sisteme Informaționale

Laborator nr.5
La disciplina
ADMINISTRAREA PROTOCOALELOR
DE RUTARE

Elaborat de studentul: Ganenco Bogdan

Grupa: Rc-0220
Profesor: Domenti Tudor

Chisinau – 2023
 Disciplina: Administrarea protocoalelor de rutare

Tema: Optimizarea retelei

Scopul lurarii:

1.Însuşirea etapelor de optimizare.

2.Studierea metodelor de optimizare rapida.
3.Însuşirea tehnicilor fundamentale de optimizarea a retelei.

Condiţia lucrării:
(Condiţia este indeplinirea etapelor descrise in indicatie).

Conţinutul raportului
1.Scopul lucrării;
2.Screenuri cu etapele efectuate;
3.Descrierea pe etape a pasilor efectuati;
4.Concluziile referitor la îndeplinirea lucrării.

Limitarea vitezei internetului pentru toate adresele IP dintr-o subrețea

1. Să creăm un nou tip. Pentru a face acest lucru, accesați meniul Coadă, fila
Tipuri de coadă. Și adăugăm detaliile ca în imagine

Type Name - numele noului tip

kind - tip, acceptă următoarele valori
pcq - la fel ca sfq, dar cu capacitatea de a limita viteza fluxurilor
Pentru a limita lățimea canalului, selectați tipul pcq, specificați valoarea ratei în
câmpul Rate. În cazul nostru, 3M. Trebuie să limităm 3 Mbit / s pentru intrare și
ieșire, așa că punem o bifă în fața Dst. Adresa și adresa Src. Dacă nu trebuie să
limităm canalul simetric, să zicem, pentru descărcare de 3 Mb / s, ci 5 Mb / s
pentru încărcare, atunci trebuie să creăm două tipuri, pentru încărcare și
pentru încărcare cu parametrii corespunzători. Lăsați restul câmpurilor așa cum
sunt.
Limit - dimensiunea unui sub-flux
Limita totală - cantitatea maximă de date din toate fluxurile secundare
Rată de rafală, prag de rafală, timp de rafală - parametri destul de interesanți, îi
vom lua în considerare mai detaliat.
Burst Rate - literalmente „explozie de viteză” dacă realizăm setările așa cum se
arată în figură.
Apoi va funcționa astfel: dacă utilizatorul are voie să înceapă să descarce un
fișier, atunci la început va avea un canal de 10 Mb / s, parametrul Burst Rate și
această viteză va fi de 3 minute, parametrul Burst Time , apoi viteza va reveni la
valoarea Rate. Dacă utilizatorul nu descarcă pentru o perioadă de timp și
utilizarea canalului său de Internet scade sub 512 Kbps, valoarea Burst
Threshold, atunci data viitoare când folosește Internetul, în primele 3 minute,
utilizatorul va folosi canalul Burst Rate. util, de exemplu, atunci când utilizatorii
doar navighează pe paginile de pe Internet, atunci viteza de descărcare a
paginilor va fi de 10 Mbps, iar dacă încep să descarce fișiere mari, atunci după
trei minute descărcarea va fi de numai 5 Mbps. Cred că câmpurile din secțiunea
Classifer sunt clare fără explicații, acestea sunt adresa, sursa și porturile de
destinație, precum și măștile de adresă.

2. Următorul pas este aplicarea regulilor create. Accesați fila Cozi simple și
adăugați o coadă
Nume - numele cozii noastre
Ținta este ținta. Aici ne înregistrăm subrețeaua
Nu completăm restul câmpurilor, dacă ați întâlnit articole în care trebuie să
înregistrați Limita maximă, atunci pot spune că acest lucru nu este necesar, va
funcționa cu parametrul nelimitat. Apoi, accesați fila avansată și selectați tipul
de coadă ca tip de coadă. Tipurile create mai sus.
Limitarea interfeței
Pentru a restricționa un port, accesați fila Interface Queue, selectați interfața
necesară și aplicați regula creată mai sus.
Limitarea ratei cu etichetarea pachetelor și rețeaua arborelui de cozi la nivel de
rețea
Dacă trebuie să limitați lățimea canalului pentru una sau mai multe rețele,
precum și pentru adrese IP individuale, atunci acest lucru se poate face folosind
marcarea pachetelor.

Mergem la meniul IP-Firewall, fila Liste de adrese, creăm o nouă listă de adrese
cu rețeaua noastră.
Puteți adăuga, de asemenea, adrese IP individuale în această listă și nu o rețea,
spuneți dacă acestea sunt defecte, de exemplu 192.168.7.11, 192.168.7.87,
192.168.7.199.

Apoi, accesați fila Mangle, adăugați două reguli aici. În fila General, câmpul
Lanț, selectați înainte

Mergeți la avansat și în câmpul Src. Listă de adrese selectați foaia creată în

primul pas
Accesați fila Acțiune. Aici, în acțiunea aleasă, marcați pachetul marcați pachetul
și scrieți cum vom eticheta, cum ar fi încărcarea.

În mod similar, creați o altă regulă pentru descărcare. Doar deja va fi

descărcată lista de adrese și marcaje
Faceți clic pe Ok. Acum, toate pachetele care provin din rețeaua 192.168.7.0/24
vor fi marcate ca încărcate, iar pachetele care vor merge în această rețea ca
descărcare.
Acum, accesați meniul Queues, fila arborelui Queues și adăugați o regulă.
Nume - nume

Părinte - selectați global

Marcaje de pachete - selectați marca creată anterior

Limita AT - viteza garantată, adică dacă avem un canal comun de 10 Mbit / s și

creăm două cozi cu o lățime maximă a canalului de 10 Mbit. Dacă a doua coadă
a luat, să zicem, un canal de 8 Mbit, atunci al nostru este de doar 2 Mbit, cu
parametrul Limit AT indicăm că garantăm un canal de 5 Mbit. adică, dacă în
coada noastră încep să folosească Internetul intens, atunci prioritatea cozii
noastre va crește, iar prioritatea celei de-a doua cozi va scădea și viteza va fi
împărțită la 5 Mbps

Limita maximă - viteza maximă. Aceasta este limita noastră de viteză.

Faceți clic pe OK și creați în mod similar o coadă de descărcare

Cozi simple
O modalitate mai ușoară de a limita viteza este prin fila Cozi simple. Accesați
această filă, faceți clic pe adăugare
În câmpul nume, scrieți numele către ținta rețelei noastre. Limite maxime
limită de descărcare și încărcare

Prioritizarea traficului pe Mikrotik

Dacă trebuie să configurați prioritizarea traficului pe Mikrotik, atunci acest

lucru se face prin parametrul Prioritate din setarea arborelui Cozi.
Sau în fila Advanced din Cozi simple

Prioritatea are o valoare de la 1 la 8. Cu cât valoarea este mai mică, cu atât este
mai mare prioritatea, adică coada cu prioritatea 1 va fi procesată chiar prima și
cu 8 ultima. De exemplu, dacă aveți un server de telefonie ip asterisc cu ip
192.168.7.10, atunci este mai bine să faceți următoarele setări pentru acesta.
Sau în fila Advanced din Cozi simple Prioritatea are o valoare de la 1 la 8. Cu cât
valoarea este mai mică, cu atât este mai mare prioritatea, adică coada cu
prioritatea 1 va fi procesată chiar prima și cu 8 ultima. De exemplu, dacă aveți
un server de telefonie ip asterisc cu ip 192.168.7.10, atunci este mai bine să
faceți următoarele setări pentru acesta.
Combinând metodele menționate mai sus, puteți configura foarte flexibil
modul de viteză și prioritatea traficului. De asemenea, trebuie remarcat faptul
că setările din Arborele cozii au o prioritate mai mare decât în cozile simple.

Concluzie:
În cadrul laboratorului, am explorat tehnici de limitare a
vitezei internetului pentru adresele IP dintr-o subrețea. Am
învățat să configurăm limitele de viteză și priorități pentru
diferite tipuri de trafic. Procesul a inclus crearea de tipuri de
cozi, setarea ratei de limitare și definirea regulilor pentru
etichetarea pachetelor, precum și aplicarea acestor reguli la
nivelul interfețelor sau a rețelelor. Acest control asupra
traficului internetului este util pentru a gestiona lățimea de
bandă și a prioritiza anumite tipuri de trafic într-o rețea.
Aceste setări permit o administrare eficientă a resurselor
rețelei, asigurând o distribuție echitabilă a lățimii de bandă,
limitarea vitezei pentru anumite activități sau servicii și
oferind prioritate traficului critic. Configurarea detaliată și
flexibilitatea oferite de instrumentele Mikrotik permit o
optimizare fină a gestionării traficului într-o rețea, asigurând
o experiență de utilizare mai bună și o mai mare eficiență a
resurselor disponibile.
