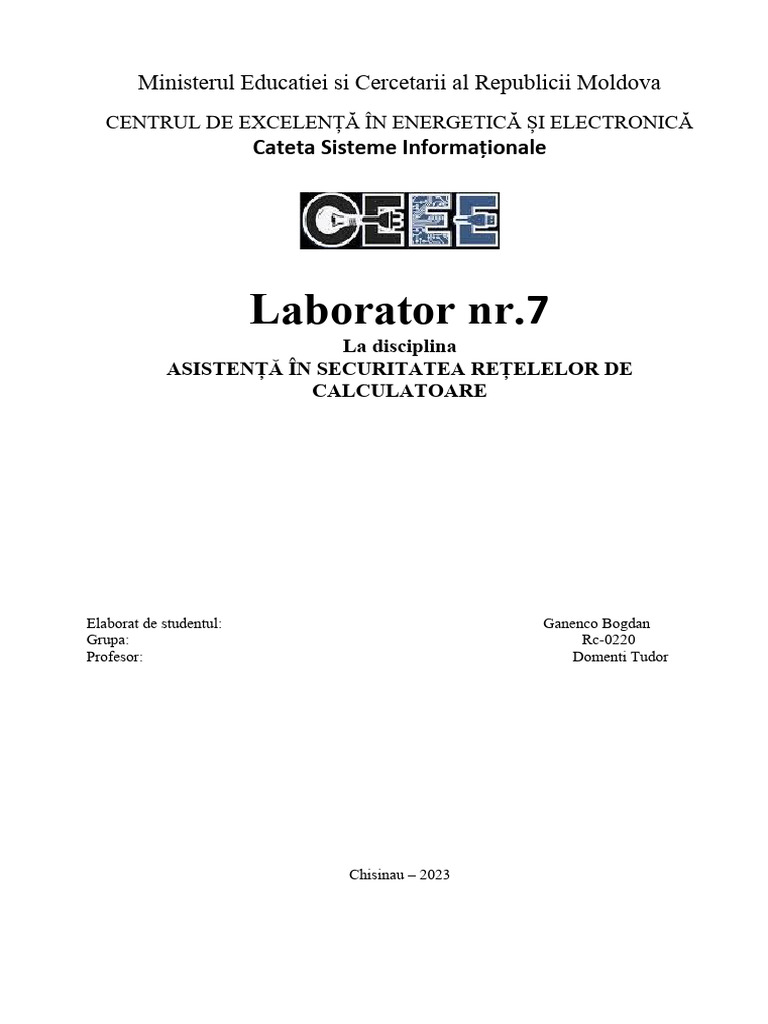

Ministerul Educatiei si Cercetarii al Republicii Moldova

CENTRUL DE EXCELENȚĂ ÎN ENERGETICĂ ȘI ELECTRONICĂ

Cateta Sisteme Informaționale

Laborator nr.7
La disciplina
ASISTENȚĂ ÎN SECURITATEA REȚELELOR DE
CALCULATOARE

Elaborat de studentul: Ganenco Bogdan

Grupa: Rc-0220
Profesor: Domenti Tudor

Chisinau – 2023
 Disciplina: Asistența în securitatea rețelelor de
calculatoare

Tema: Configurarea opțiunilor de securitate a

comutatoarelor

Scopul lurarii:

1.Însuşirea opțiunilor de securitate a comutatoarelor.

2.Studierea metodelor de de securitate a comutatoarelor.
3.Însuşirea tehnicilor fundamentale configurarea a
comutatoarelor.

Condiţia lucrării:
(Condiţia este indeplinirea etapelor descrise in indicatie).

Conţinutul raportului
1.Scopul lucrării;
2.Screenuri cu etapele efectuate;
3.Descrierea pe etape a pasilor efectuati;
4.Concluziile referitor la îndeplinirea lucrării.
Switch-ul este un echipament de retea care functioneaza la nivelul 2 al modelului
OSI. Scopul acestuia este de a conecta mai multe device-uri (PC-uri, Laptop-uri,
Servere, Imprimante, etc.) in aceeasi retea locala (LAN). Acest echipament contine
mai multe port-uri (24 sau 48, depinde de model) care ii permit sa faca legatura in
retea.
Rețeaua locală virtuală (VLAN) este o metodă de nivel 2 care permite mai multe
rețele virtuale LAN pe o singură interfață fizică (ethernet, fără fir etc.), oferind
posibilitatea de a separa LAN eficient. O să folosim MikroTik RouterOS pentru a
marca aceste pachete, precum și pentru a accepta și direcționa cele marcate.
Deoarece VLAN funcționează pe OSI Layer 2, acesta poate fi utilizat la fel ca orice altă
interfață de rețea fără restricții. VLAN trece cu succes prin poduri Ethernet obișnuite.
1. Creăm interfețele VLAN Adăugăm informațiile : nume :vlan10 ,MTU : 1600 ,
type : vlan , VLAN ID : 10 , interface : ether1

2. Aceeași pași îi parcurgem și pentru vlan20

 Doar că în acest caz vlan id va fi 20

VLAN-urile se configureaza pe Switch-uri si se asigneaza pe porturile acestora.

Porturile Switch-urilor pot fi configurate in 2 moduri:

• Access – permite trecerea UNUI Singur VLAN

• Trunk – permite trecerea mai multor VLAN-uri
Porturile de tip Access le configuram atunci cand la celalalt capat se afla un end-
device (PC, Laptop, Server etc.).

Porturile de tip Trunk le configuram atunci cand la celalalt capat se afla un Switch,
deoarece dorim sa permitem trecerea mai multor VLAN-uri prin si intre acestea.
Pentru noi vlan 10 va fi de tip access și vlan 20 este de tip trunk
 3. Este necesar de creat o punte vlan pentru a adăuga toate porturile
necesare pe această punte.
Pentru fiecare vlan putem să alocăm câte un serviciu diferit, de aceea va fi
necesar să creăm punți și pentru vlan 10 și pentru 20
Pentru aceasta intrăm în meniul Bridge și în fila porturi adăugăm porturile
ca în imagine

Ca rezultat avem o conexiune lan conectată la vlan 20 prin 3 porturi

ethernet. Funcția bridge permite interconectarea gazdelor conectate la
rețele LAN separate (folosind EoIP, rețelele distribuite geografic pot fi
conectate, de asemenea, dacă există orice tip de interconectare a rețelei
IP între ele) ca și cum ar fi atașate la o singură rețea LAN. Deoarece
podurile sunt transparente, ele nu apar în lista traceroute și niciun utilitar
nu poate face distincția între o gazdă care lucrează întro rețea LAN și o
gazdă care lucrează într-o altă rețea LAN dacă aceste rețele LAN sunt
conectate (în funcție de modul în care rețelele LAN sunt interconectate,
latență iar rata de date între gazde poate varia).
 4. In fila bridge , adăugăm o nouă punte cu numele vlan 10, pentru
ca și pentru acesta să putem aloca porturi

5. Adăugăm porturile pentru vlan 10 Ca rezultat porturile 2 și vlan 10 au

fost atribuite
Concluzie:
Laboratorul a abordat funcționarea switch-urilor la nivelul 2
al modelului OSI, care servesc pentru conectarea
dispozitivelor într-o rețea locală (LAN) și crearea de rețele
virtuale (VLAN-uri). Acest proces a implicat:

Crearea interfețelor VLAN pentru separarea rețelelor virtuale.

Configurarea porturilor switch-ului ca "Access" sau "Trunk"
pentru transmiterea datelor.
Configurarea de punți VLAN pentru conectarea porturilor în
VLAN-uri.
Utilizarea funcției de bridging pentru interconectarea
rețelelor LAN separate.
Astfel, am învățat să gestionăm și să organizeze eficient
rețelele LAN utilizând VLAN-uri și punți, facilitând
transmiterea datelor între diverse rețele virtuale într-un
mediu complex.
