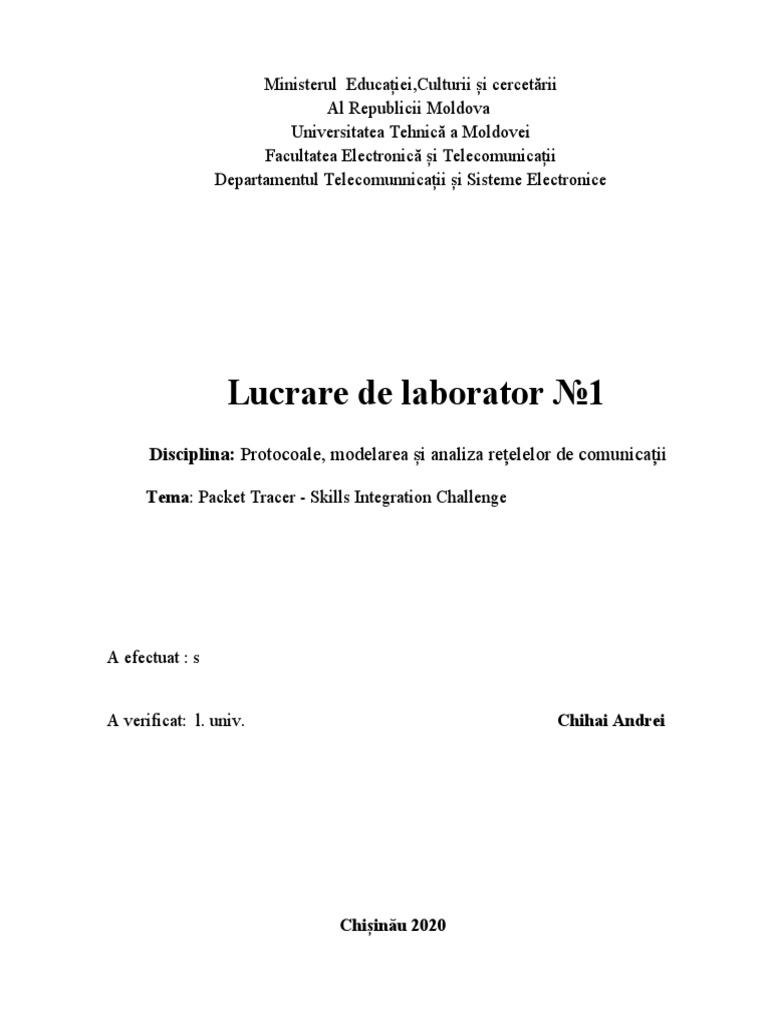

Ministerul Educației,Culturii și cercetării

Al Republicii Moldova
Universitatea Tehnică a Moldovei
Facultatea Electronică și Telecomunicații
Departamentul Telecomunnicații și Sisteme Electronice


Lucrare de laborator №1


Disciplina: Protocoale, modelarea și analiza rețelelor de comunicații

Tema: Packet Tracer - Skills Integration Challenge



A efectuat : s

A verificat:  l. univ.                                                                       Chihai Andrei









Chișinău 2020
Tabel de adrese:

Mască
Dispozitiv  Interfaţă  Adresă IP  subrețea
Class-A  VLAN 1  172.16.5.35  255.255.255.0
Class-B  VLAN 1  172.16.5.40  255.255.255.0
Student-1  NIC  172.16.5.50  255.255.255.0
Student-2  NIC  172.16.5.60  255.255.255.0

Obiectivele:
 Configurați numele de gazdă și adresele IP pe două switch-
uri Cisco Internetwork Operating System (IOS) utilizând interfața liniei de
comandă (CLI).
 Utilizați comenzile Cisco IOS pentru a specifica sau limita accesul la
configurațiile dispozitivului.
 Utilizați comenzile IOS pentru a salva configurația în execuție.
 Configurați două dispozitive gazdă cu adrese IP.
 Verificați conectivitatea dintre cele două dispozitive de capăt pentru PC.

Cerințele:
 Utilizați o conexiune de consolă pentru a accesa fiecare comutator.
 Comutatoare de nume  clasa A  și  Clasa-B.
 Utilizați parola xAw6k  pentru toate liniile.
 Utilizați parola secretă 6EBUp.
 Criptarea tuturor parolelor clare de text.
 Includeți avertismentul cuvântului  warning  în bannerul mesajului zilei
(MOTD).
 Configurați adresarea pentru toate dispozitivele în conformitate cu tabelul de
adresare.
 Salvați configurațiile.
 Verificați conectivitatea între toate dispozitivele.
Comenzi utilizate:

 enable- trecerea dintr-un nivel de acces in altul(in care ai mai multe privilegii)

 configure terminal-trecerea intr-
un nivel de acces cu si mai multe privilegii si anume global configuration mode
 hostname “...”-schimbarea numelui switch-ului
 line console 0- intrarea în modul de configurare al liniei pentru consolă
 password “...”-introducerea unei parole
 line vty 0 15 - permiterea accesului la un echipament Cisco printr-un Telnet
 enable secret ”...” - activarea parolei secrete
 service password-encryption
- aplică o criptare slabă tuturor parolelor necriptate
 banner motd $ ... $ - activarea unui banner cu parola zilei
 interface vlan 1 - crearea unui vlan pe un switch
 ip address “ip” “mac” - conectarea la adresa IP si MAC
 no shutdown - această comandă asigură pornirea fizică a interfeței, fiind ca
 un fel de întrerupător
 copy runnig-config startup-config
- anulează toate (dacă există) modificările de configurare efectuate
 ping - verificarea conexiunilor în rețea

Concluzii:
În această lucrare de laborator am configurat switch-uri. Am configurat adrese IP
pentru dispozitivele gazdă, și am verificat conexiunea dintre switch-uri și PC.
