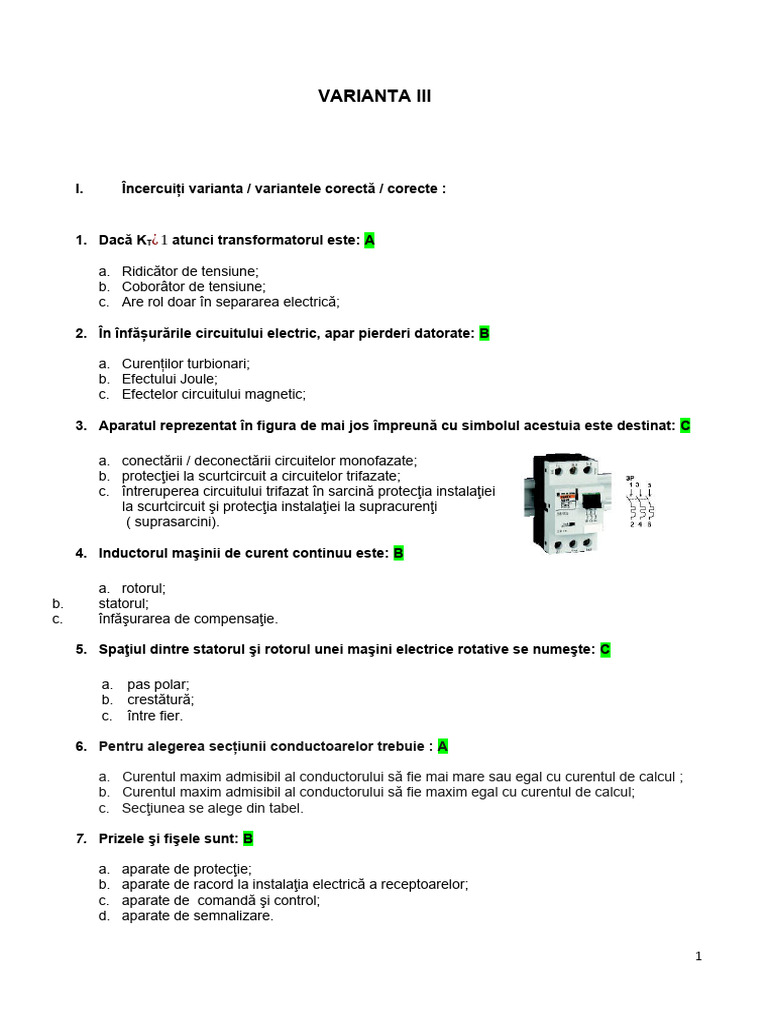

VARIANTA III

I. Încercuiți varianta / variantele corectă / corecte :

1. Dacă KT¿ 1 atunci transformatorul este: A

a. Ridicător de tensiune;
b. Coborâtor de tensiune;
c. Are rol doar în separarea electrică;

2. În înfășurările circuitului electric, apar pierderi datorate: B

a. Curenților turbionari;
b. Efectului Joule;
c. Efectelor circuitului magnetic;

3. Aparatul reprezentat în figura de mai jos împreună cu simbolul acestuia este destinat: C

a. conectării / deconectării circuitelor monofazate;

b. protecţiei la scurtcircuit a circuitelor trifazate;
c. întreruperea circuitului trifazat în sarcină protecţia instalaţiei
la scurtcircuit şi protecţia instalaţiei la supracurenţi
( suprasarcini).

4. Inductorul maşinii de curent continuu este: B

a. rotorul;
b. statorul;
c. înfăşurarea de compensaţie.

5. Spaţiul dintre statorul şi rotorul unei maşini electrice rotative se numeşte: C

a. pas polar;
b. crestătură;
c. între fier.

6. Pentru alegerea secțiunii conductoarelor trebuie : A

a. Curentul maxim admisibil al conductorului să fie mai mare sau egal cu curentul de calcul ;
b. Curentul maxim admisibil al conductorului să fie maxim egal cu curentul de calcul;
c. Secţiunea se alege din tabel.

7. Prizele şi fişele sunt: B

a. aparate de protecţie;
b. aparate de racord la instalaţia electrică a receptoarelor;
c. aparate de comandă şi control;
d. aparate de semnalizare.

1
8. Maşina de curent alternativ care funcţionează la o turaţie variabilă cu sarcina, la
frecvenţa dată a reţelei, este: B

a. transformator;
b. maşină asincronă;
c. maşină de curent continuu;
d. maşină sincronă.

9. Siguranţele fuzibile, protejează circuitele electrice dacă sunt montate în: D

a. paralel cu circuitul;
b. paralel cu contorul;
c. paralel cu circuitul, dar dimensionate corect;
d. serie cu circuitul, dar dimensionate corect.

10. Raportul de transformare al transformatorului este: B

Up Is Ns
k T= = =
a.
Us Ip Np ;
Up Is Np
k T= = =
b.
Us Ip Ns ;
Up Ip Np
k T= = =
c.
Us Is Ns ;
Us Ip Np
k T= = =
d.
Up Is Ns .

11. Simbolul din figură reprezintă o: B

a. priză trifazată;
b. priză bipolară cu contact de protecţie;
c. fişă cu contact de protecţie;
d. fişă cu contact de împământare.

12. Precizaţi care semn convenţional reprezintă o bobină de releu electromagnetic cu

temporizare la acţionare: D

13. Pornirea motorului asincron cu rotorul în colivie se poate face folosind: A,B

a. rezistoare înseriate cu înfăşurarea rotorului;

b. un comutator stea triunghi;
c. reactanţe înseriate în rotor;
d. un reostat cu lichid conectat la inelele rotorice.

2
14. Simbolul din figură reprezintă un: D

a. contact cu poziţie de mijloc;

b. buton acţionat prin tragere cu reţinere;
c. buton acţionat prin împingere cu reţinere;
d. contact de releu termic cu bimetal.

15. Prizele şi fişele industriale sunt aparate de: D

a. protecţie;
b. conectare manuală;
c. pornire şi reglare a maşinilor electrice;
d. racordare a receptoarelor mobile la reţea.

16. Curenţii turbionari apar în miezurile magnetice atunci când acestea sunt: C

a. străbătute de un câmp magnetic variabil;

b. străbătute de un câmp magnetic constant;
c. parcurse de curenţi electrici de conducţie;
d. supuse unor deformări mecanice.

17. Locatorul LDC se utilizează pentru: C

a. Detectarea defectelor aparatelor de măsură;

b. Detectarea defectelor separatoarelor;
c. Detectarea defectelor în cabluri.

18. Înfăşurarea inductoare a maşinilor asincrone trifazate se execută: C

a. cu bobine concentrate;
b. cu bobine repartizate;
c. cu bare în scurtcircuit;
d. cu bobine polare.

19. Miezul magnetic pentru rotorul maşinii de curent continuu se realizează din: C

a. fontă;
b. magneţi permanenţi;
c. tole din oţel electrotehnic;
d. poli masivi din oţel.

20. Funcţionarea unui bimetal se bazează pe: C

a. Fenomenul de inducţie electromagnetică;

b. Acţiunea forţei Laplace;
c. fenomenul de dilatare termică;
d. fenomenul de emisie termoelectronică.

3
 II.

1. În coloana A sunt notate cu cifre defecte ale echipamentelor electrice, iar în coloana B cu
litere cauze ale acestora. Completaţi in tabelul de mai jos, asocierile corecte între fiecare
cifră din coloana A şi litera corespunzătoare din coloana B.

Coloana A Coloana B
DEFECTELE ECHIPAMENTELOR CAUZELE DEFECTELOR.
ELECTRICE.
1. Supraîncălzirea căilor de curent. a. Funcţionare fără lubrifiant.
b. Creşterea intensităţii curentului
2. Străpungerea izolaţiei.
electric peste valoarea nominală.
c. Creşterea tensiunii peste valoarea
3. Uzura în lagărele maşinilor electrice.
tensiunii nominale.
4. Uzura excesivă a colectorului unei maşini d. Scăderea frecvenţei curentului
electrice. electric.
5. Apariţia unui scurtcircuit într-o instalaţie e. Scăderea tensiunii de lucru sub
electrică. valoarea nominală.
f. presiunea de contact prea mare.
g. Atingere directă între două elemente
aflate la tensiuni diferite.

1 2 3 4 5
b c a f g

2. Completaţi în tabelul de mai jos asocierile dintre cifrele din coloana A şi literele
corespunzătoare din coloana B.

Coloana A Coloana B
1. Releu termic a. Închide numai pe durata apăsării
Siguranţa fuzibilă Deschide contactul electric îndată ce
2. b.
circuitul a atins o anumită temperatură.
Butonul de pornire Asigură protecţia circuitelor împotriva
3. c.
scurtcircuitelor prin topirea unui fir fuzibil.
4. Rotor în scurtcircuit d. Maşină de c.c
5. Colector e. Transformator
f. Maşina asincronă
g. Maşina sincronă

1 2 3 4 5
b c a f d

4
3. Pe plăcuţa unui electromotor monofazat sunt trecute următoarele date: Pn = 2 kW, In = 5 A,
cos φ = 0,8. Să se determine tensiunea nominală la care lucrează acest electromotor.

U= P/I*cosFi = 2000/5*0.8 =2000/5=400V

4.

În desenul alăturat este reprezentat un

transformator:

a. Identificaţi elementele constructive

notate cu cifre de la 1 la 3.
1-Înfășurare primară
2-miez electromagnetic
3-Înfășurare secundară
b. Precizaţi semnificaţia liniilor punctate
notate cu 4.
4-Fluxul magnetic
c. Dacă numărul de spire este cel din desen
şi tensiunea de alimentate U1 = 24V, calculaţi
valoarea tensiunii obţinute în secundar.
U1/U2=N1/N2 =>
24/x=4/8=>x=24x8/4=192/4=48V
d. Specificaţi denumirea materialului din
care se confecţionează miezul de fier al
transformatorul electric.
Tole metalice

VARIANTA III

I.

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

5
 II.

1. În coloana A sunt notate cu cifre defecte ale echipamentelor electrice, iar in coloana B cu litere
cauze ale acestora. Completaţi in tabelul de mai jos asocierile corecte între fiecare cifră din
coloana A şi litera corespunzătoare din coloana B.

1 2 3 4 5

2. Completaţi în tabelul de mai jos asocierile dintre cifrele din coloana A şi literele corespunzătoare din
coloana B.

1 2 3 4 5

3.
