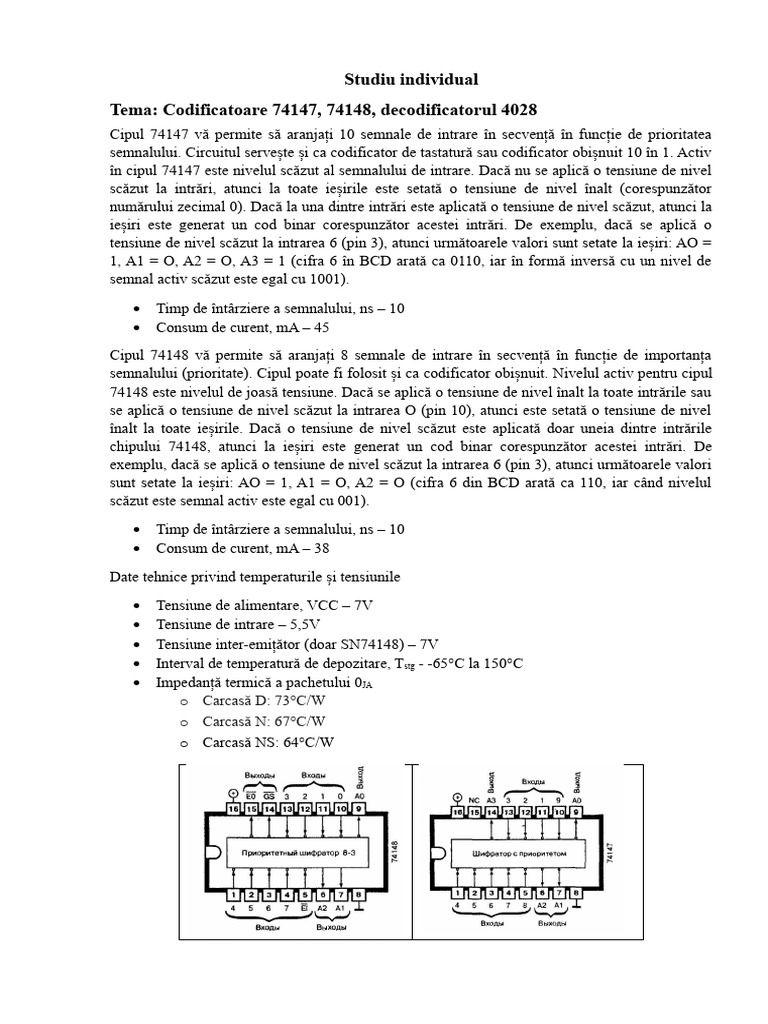

Studiu individual

Tema: Codificatoare 74147, 74148, decodificatorul 4028

Cipul 74147 vă permite să aranjați 10 semnale de intrare în secvență în funcție de prioritatea
semnalului. Circuitul servește și ca codificator de tastatură sau codificator obișnuit 10 în 1. Activ
în cipul 74147 este nivelul scăzut al semnalului de intrare. Dacă nu se aplică o tensiune de nivel
scăzut la intrări, atunci la toate ieșirile este setată o tensiune de nivel înalt (corespunzător
numărului zecimal 0). Dacă la una dintre intrări este aplicată o tensiune de nivel scăzut, atunci la
ieșiri este generat un cod binar corespunzător acestei intrări. De exemplu, dacă se aplică o
tensiune de nivel scăzut la intrarea 6 (pin 3), atunci următoarele valori sunt setate la ieșiri: AO =
1, A1 = O, A2 = O, A3 = 1 (cifra 6 în BCD arată ca 0110, iar în formă inversă cu un nivel de
semnal activ scăzut este egal cu 1001).
 Timp de întârziere a semnalului, ns – 10
 Consum de curent, mA – 45
Cipul 74148 vă permite să aranjați 8 semnale de intrare în secvență în funcție de importanța
semnalului (prioritate). Cipul poate fi folosit și ca codificator obișnuit. Nivelul activ pentru cipul
74148 este nivelul de joasă tensiune. Dacă se aplică o tensiune de nivel înalt la toate intrările sau
se aplică o tensiune de nivel scăzut la intrarea O (pin 10), atunci este setată o tensiune de nivel
înalt la toate ieșirile. Dacă o tensiune de nivel scăzut este aplicată doar uneia dintre intrările
chipului 74148, atunci la ieșiri este generat un cod binar corespunzător acestei intrări. De
exemplu, dacă se aplică o tensiune de nivel scăzut la intrarea 6 (pin 3), atunci următoarele valori
sunt setate la ieșiri: AO = 1, A1 = O, A2 = O (cifra 6 din BCD arată ca 110, iar când nivelul
scăzut este semnal activ este egal cu 001).
 Timp de întârziere a semnalului, ns – 10
 Consum de curent, mA – 38
Date tehnice privind temperaturile și tensiunile
 Tensiune de alimentare, VCC – 7V
 Tensiune de intrare – 5,5V
 Tensiune inter-emițător (doar SN74148) – 7V
 Interval de temperatură de depozitare, Tstg - -65°C la 150°C
 Impedanță termică a pachetului 0ЈА
o Carcasă D: 73°C/W
o Carcasă N: 67°C/W
o Carcasă NS: 64°C/W
 Figura 2.1 Structura codificatoarelor 74148 și 74147
Intrări Ieșiri
1 2 3 4 5 6 7 8 9 A3 A2 A1 A0
1 1 1 1 1 1 1 1 1 1 1 1 1
X X X X X X X X 0 0 1 1 0
X X X X X X X 0 1 0 1 1 1
X X X X X X 0 1 1 1 0 0 0
X X X X X 0 1 1 1 1 0 0 1
X X X X 0 1 1 1 1 1 0 1 0
X X X 0 1 1 1 1 1 1 0 1 1
X X 0 1 1 1 1 1 1 1 1 0 0
X 0 1 1 1 1 1 1 1 1 1 0 1
0 1 1 1 1 1 1 1 1 1 1 1 0

Tabel 2.1 Tabel de adevăr al codificatorului 74147

Tabel 2.2 Tabel de adevăr al codificatorului 74148

Codificatoarele 74147 și 74148 sunt circuite integrate TTL (Transistor-Transistor Logic) care
utilizează tranzistoare bipolare pentru a implementa funcții logice. Ambele circuite sunt
decodificatoare BCD-to-decimal, cu 74147 având 10 ieșiri active-low și 74148 având 10 ieșiri
active-high.

Tehnologia TTL utilizată în aceste circuite oferă o serie de avantaje, inclusiv o viteză de
propagare rapidă, o putere de disipare scăzută și o toleranță la zgomot ridicată. De asemenea,
circuitele TTL sunt compatibile cu o gamă largă de circuite integrate, făcându-le ușor de integrat
în diverse proiecte de electronică.

Codificatoarele 74147 și 74148 pot fi utilizate în diverse aplicații, inclusiv decodificarea

codurilor BCD, afișarea numerelor zecimale, și controlul circuitelor digitale. Datorită simplității
și versatilității lor, aceste circuite sunt o alegere populară pentru o varietate de proiecte
electronice.

Intrări Ieșiri
E1 0 1 2 3 4 5 6 7 A2 A1 A0 GS EO
1 X X X X X X X X 1 1 1 1 1
0 1 1 1 1 1 1 1 1 1 1 1 1 0
0 X X X X X X X 0 0 0 0 0 1
0 X X X X X X 0 1 0 0 1 0 1
0 X X X X X 0 1 1 0 1 0 0 1
0 X X X X 0 1 1 1 0 1 1 0 1
0 X X X 0 1 1 1 1 1 0 0 0 1
0 X X 0 1 1 1 1 1 1 0 1 0 1
0 X 0 1 1 1 1 1 1 1 1 0 0 1
0 0 1 1 1 1 1 1 1 1 1 1 0 1
Decodificatorul 4028
Acest dispozitiv este format dintr-un circuit care transformă codul Zecimal Codat Binar
(BCD) într-o ieșire de tip 1 din 10. Același dispozitiv poate fi utilizat pentru a converti un
cod de 8 biți într-o ieșire de tip 1 din 8.

Figura 2.2 Structura decodificatorului 4028

 Vdd: Tensiune de alimentare pozitivă (3V până la 15V)
 Vss: Pământul (Ground)
 A, B, C, D: Intrări BCD (Zecimal Codat Binar)
 0, 1, 2, 3, 4, 5, 6, 7, 8, 9: Ieșiri decimale

Figura 2.3 Caracteristicile decodificatorului

Figura 2.4 Tabel de adevăr
