Studiu individual

Tema: Multiplexoare și demultiplexoare

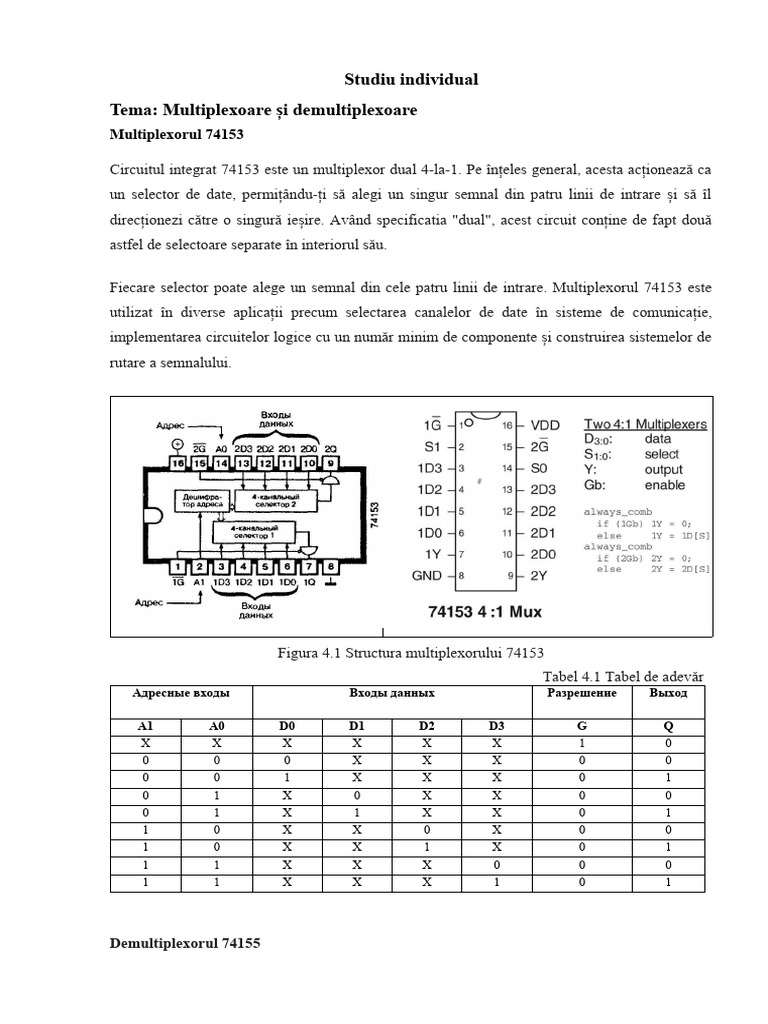

Multiplexorul 74153

Circuitul integrat 74153 este un multiplexor dual 4-la-1. Pe înțeles general, acesta acționează ca
un selector de date, permițându-ți să alegi un singur semnal din patru linii de intrare și să îl
direcționezi către o singură ieșire. Având specificatia "dual", acest circuit conține de fapt două
astfel de selectoare separate în interiorul său.

Fiecare selector poate alege un semnal din cele patru linii de intrare. Multiplexorul 74153 este
utilizat în diverse aplicații precum selectarea canalelor de date în sisteme de comunicație,
implementarea circuitelor logice cu un număr minim de componente și construirea sistemelor de
rutare a semnalului.

Figura 4.1 Structura multiplexorului 74153

Tabel 4.1 Tabel de adevăr
Адресные входы Входы данных Разрешение Выход

A1 A0 D0 D1 D2 D3 G Q
X X X X X X 1 0
0 0 0 X X X 0 0
0 0 1 X X X 0 1
0 1 X 0 X X 0 0
0 1 X 1 X X 0 1
1 0 X X 0 X 0 0
1 0 X X 1 X 0 1
1 1 X X X 0 0 0
1 1 X X X 1 0 1

Demultiplexorul 74155
Circuitul integrat 74155 este un demultiplexor dual 1-la-4. Spre deosebire de un multiplexor care
alege un singur semnal din mai multe, un demultiplexor preia un singur semnal de intrare și îl
distribuie către una dintre patru linii de ieșire. Similar cu 74153, 74155 este un circuit "dual",
conținând două demultiplexoare separate in același cip. Fiecare demultiplexor poate direcționa
un semnal de intrare către una dintre cele patru ieșiri.

Demultiplexorul 74155 este utilizat în diverse aplicații precum decodificarea datelor în sisteme
de comunicație, distribuirea semnalului către mai multe destinații și construirea sistemelor de
multiplexare în timp.

Figura 4.2 Structura demultiplexorului

Tabel 4.2 Tabel de adevăr
Intrări Ieșiri
A1 A0 1G 1D 1Q0 1Q1 1Q2 1Q3
X X 1 X 1 1 1 1
0 0 0 1 0 1 1 1
0 1 0 1 1 0 1 1
1 0 0 1 1 1 0 1
1 1 0 1 1 1 1 0
X X X 0 1 1 1 1
Ieșiri Ieșiri
A1 A0 2G 2D 2Q0 2Q1 2Q2 2Q3
X X 1 X 1 1 1 1
0 0 0 0 0 1 1 1
0 1 0 0 1 0 1 1
1 0 0 0 1 1 0 1
1 1 0 0 1 1 1 0
X X X 1 1 1 1 1
