PRODUCE SI LIVREAZÃ:

MANUFACTURES AND DELIVERS:

D
Š MECANO G - C-01
D
Cable rackings G C-01
Š MECANO U D C-02
Cable rackings U D - C-02
Š Cleme si bride C-03
Clamps and fittings C-03
Š Jgheaburi - C-04
Troughs C-04
Š Elemente de împãmântare P-01
Earthing elements P-01
Š Accesorii de fixare F-01
Mounting fixtures F-01
Š Accesorii de montaj pentru telefonie C-05
Mounting accessories fot telephony C-05
MONTEAZÃ:
ERECTS
Š Trasee si cabluri electrice de energie.
Electrical cables and cable trays.
Š Instalatii de stins incendiu.
Fire extinguishing systems.
Š Tevi de impuls de înaltã si joasã presiune.
High and low pressure impulse pipes.
Š Bare capsulate mono si trifazate.
Single phase and three phase enclosed busbars.
Š Protectii mecanice pentru cabluri electrice, etc.
Mechanical shields for electrical cables, a.s.o..
Š Trasee fibrã opticã.
Optical fiber raceways.

PROIECTEAZÃ:
DESIGNS
Š Ansambluri si subansambluri necesare lucrãrilor de montaj.
Assemblies and subassemblies unit required for erection works.
ŠEstacade pentru trasee de cabluri.
Scaffold bridges for cable trays.
Š Constructii metalice.
Metallic structures.
Š Instalatii electrice pentru automatizãri si pentru curenti slabi.
Electrical installations for automation and control and weak currents.
ENERGOMONTAJ S.A
DIVIZIA
Catalog MECANO - U D Pag.
INSTALATII ELECTRICE
SI AUTOMATIZARI 1

Catalog MECANO - U D

1. Generalitãti
D
Prezentul catalog prezintã varianta MECANO - U a
stelajelor metalice pentru sustinerea cablurilor electrice în
instalatii industriale. Are o utilizare de peste 27 ani fiind
continuu perfectionat.

D
2. Descrierea sistemului MECANO - U
D
Stelajele MECANO - U au fost concepute pentru
realizarea traseelor de cabluri în obiective industriale. Aceastã
variantã de stelaje este astfel conceputã încât sã poatã
rezolva toate situatiile apãrute în practicã în conditii de solici-
tare medii.
D
Utilizarea produsului stelaje MECANO - U prezintã urmã-
toarele avantaje :
- este flexibil si poate rezolva o varietate mare de situatii
apãrute în practica pozãrii cablurilor electrice ;
- montajul elementelor componente se face usor si nu
necesitã personal cu calificare deosebitã ;
- este compus din elemente tipizate, asigurã interschim-
babilitatea elementelor componente sI o esteticã industrialã
deosebitã putând fi folosit într-un numãr mare de variante
constructive ;
- este robust si cu o capacitate portantã ce asigurã
mentinerea integritãtii elementelor componente în timpul ex-
ploatãrii acestora ;
- nu necesitã sudurã sau gãurire la montaj; la închiderea
traseului se vor face adaptãri functie de configuratia traseului;
ENERGOMONTAJ S.A DIVIZIA
INSTALATII ELECTRICE Catalog MECANO - U D Pag.
SI AUTOMATIZARI 2

- este ajustabil, demontabil si reutilizabil.

Principalele sale elemente sunt :
- montanti cu lungimi cuprinse între 200 mm si 2 000 mm ;
- console, având forma solidului de egalã rezistentã, cu
lungimea activã cuprinsã între 200 mm si 600 mm;
- scãrite cu lungimea de 2 000 mm si lãtimea cuprinsã
între 200 mm si 600 mm ;
- elemente specifice pentru asamblare.
Produsul este confectionat din tablã de otel si este aco-
perit cu un strat anticoroziv de zinc.
Zincarea poate fi galvanicã sau termicã asigurând o
bunã functionare în medii de agresivitate pânã la clasa 3,
conform STAS 10128. De asemenea, produsele se pot livra si
vopsite. Aceste cerinte se vor detalia la întocmirea comenzii.
La întelegere, prin comandã specialã, se pot executa alte
dimensiuni si produse decât cele prezentate în acest catalog.
La alegerea elementelor se va avea în vedere cã deschi-
derea maximã de sprijin a scãritelor este de 1 500 mm, iar
încãrcarea maximã admisã este cuprinsã în gama 100 ÷ 390
[daN/m] functie de dimensiunea consolei.
Fixarea diferitelor elemente de montant se va face cu
suruburi M 8 x (35 ÷ 40), clasa 8.8, iar îmbinarea scãritelor se
va face cu suruburi M 8 x 30, clasa 8.8.

Lcons Qla vârf q

[mm] [daN/Lcons]
[daN/Lcons]
200 390 712
300 276 519
400 194 400
500 138 300
600 100 240

.
ENERGOMONTAJ S.A DIVIZIA
INSTALATII ELECTRICE Catalog MECANO - U D Pag.
SI AUTOMATIZARI 3

D
Produsul MECANO - U este în strânsã legãturã cu
D
celelalte produse existente : Cleme, Jgheaburi, MECANO - G
fabricate de ENERGOMONTAJ I.E.A. în conditii de calitate
si la preturi competitive.
Informatiile continute în catalog referitoare la încãrcãri si
sarcini portante servesc drept ghid si pot fi utilizate dupã
propria dorintã.

3. Asigurarea calitãtii

Produsul se poate executa la cerere în unul din sistemele

de asigurarea calitãtii implementate în cadrul I.E.A. :
- sistem de asigurarea calitãtii conform SR EN ISO 9 001;
- sistem de asigurarea calitãtii în baza Legii 6/1982 în
baza cãruia produsele pot fi conform NMC7 (Ordin 71/2001).
În comandã se va preciza sistemul de asigurare a calitãtii.

4. Codificarea

În concordantã cu sistemul de codificare ENERGOMONTAJ

D
I.E.A., un reper apartinând produsului MECANO - U se codificã
astfel :

[Link]-YY

Cod numeric pentru reper

Cod alfabetic pentru reper

D
Codul MECANO - U

.
ENERGOMONTAJ S.A DIVIZIA
INSTALATII ELECTRICE Catalog MECANO - U D Pag.
SI AUTOMATIZARI 4

5. Comanda

Pentru comandã se va preciza codul produsului, denumi-

rea reperului, codul alfanumeric al reperului. Dacã este cazul,
se va mentiona sistemul de asigurarea calitãtii în care se
doreste a fi executat.
Exemplu: C.02 Montant SM-08, conform ISO 9 000.

6. Livrarea
D
MECANO - U poate fi livrat numai de societatea noastrã,
acesta fiind proprietatea ENERGOMONTAJ I.E.A. si protejat
conform legii de Oficiul de Stat Pentru Inventii si Mãrci.
Produsele se livreazã în stare ambalatã si conservate
corespunzãtor conditiilor de transport si depozitare precizate
de beneficiar.
D
Produsul MECANO - U poate fi utilizat într-o gamã
mare de aplicatii, deci se va putea rezolva si problema dvs.
Pentru detalii suplimentare, precum si pentru asistentã la
proiectare - Serviciul de Proiectare - I.E.A. este la dispozitia
dumneavoastrã.

D
- Marcã înregistratã.
ENERGOMONTAJ S.A DIVIZIA
INSTALATII ELECTRICE Catalog MECANO - U D Pag.
SI AUTOMATIZARI 5

MECANO - U D CATALOGUE

1. Generals
D

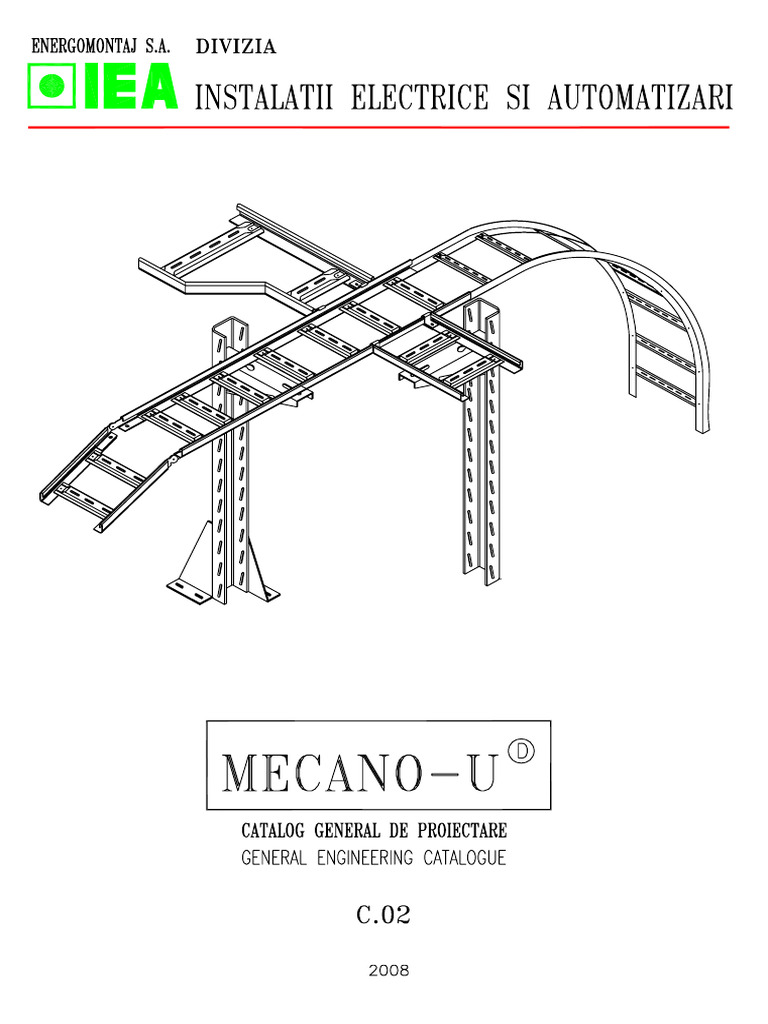

The catalogue hereinclosed presents MECANO - U type
of the steel rackings used for supporting electrical cables in
industrial equipments. It has been used for more than 27 years
and it was permanently improved.
D
2. Description of MECANO - U System
D
MECANO - U rackings have been created for cable
raceways in industrial equipments. This type of rackings is
especially created, so as to solve all situations that practically
occur in medium conditions of operation.
D
The use of the product MECANO - U rackings presents
the following advantages :
- it is flexible and it may solve a great variety of situa-
tions that occur when installing electrical cables;
- mounting of components is carried out easily and it
doesn’t require a staff with special training;
- it is composed of typified components, thus assuring
their interchangeability and an industrial aesthetics and it may
be used in a great number of types;
- it is strongly constructed, having a supporting capacity
that assures the maintenance of the components during
operation;
- it doesn’t require welding or piercing when mounting;
when ending the line, adjustments shall be carried out
according to the shape of the raceway;
- it is easy to adjust, disasemble, reuse.
It’s main components are:
- mounting beams with a length of 200 mm up to 2 000
mm;
.
ENERGOMONTAJ S.A
DIVIZIA
INSTALATII ELECTRICE Catalog MECANO - U D Pag.
SI AUTOMATIZARI 6

- brackets, having the shape of a solid of equal strength,

with an active length of 200 mm up to 600 mm;
-ladders with the length of 2 000 mm and an width of
200 mm up to 600 mm;
- specific components for mounting.
The product is made of steel plate and is coated with a
corrosion proof zinc layer.
Zinc coating may either be galvanic or hot dip, thus
assuring a good operation in heavy duty environements up
to class 3, according to STAS 10128. The products can also
be supplied as ready-painted. These details shall be enclosed
when ordering.
On the basis of common agreement and at special
order, other dimensions and products, different of the ones
presented herein, can be manufactured.
When choosing components, one must take into account
that the maximum supporting opening of the ladders is of
1 500 mm and the maximum admitted loading is in the range
of 100 ÷ 390 [daN/m], according to the dimension of the
bracket.
Affixing of the different mounting beam components shall
be done with M 8 x (35 ÷ 40) screws, class 8.8, and joining of
the ladders shall be done with M 8 x 30 screws, class 8.8.

Lbracket Qtop q
[mm] [daN/Lbracket]
[daN/Lbracket]
200 390 712
300 276 519
400 194 400
500 138 300
600 100 240

.
ENERGOMONTAJ S.A DIVIZIA
INSTALATII ELECTRICE Catalog MECANO - U D Pag.
SI AUTOMATIZARI 7

D
MECANO - U product is in close connection with the
D
other products as : Clamps, Throughs, MECANO - G , manu-
factured by Energomontaj I.E.A. under quality conditions and
at competitive prices.
The informations included herein, that refer to loads and
supporting capacities, will serve as a guide and they can be
used as you wish.

3. Quality assurance

The product can be manufactured by request in one

of the quality assurance systems implemented within IEA
frameworks:
- quality assurance system according to SR EN ISO 9001
or quality assurance system based on the Low no. 6 / 1982,
where the products can be in the NMC7 ( 71/2001)
Please state the quality assurance system is in your
order.

4. Encoding
D
An item that belongs to MECANO - U product is encoded
according to Energomontaj I.E.A. encoding system, as follows:

[Link] - YY

Numerical code for the item.

Allphabetical code for the item.
D
MECANO - U code.
ENERGOMONTAJ S.A DIVIZIA
INSTALATII ELECTRICE Catalog MECANO - U D Pag.
SI AUTOMATIZARI 8

5. Ordering

When ordering, please state product code, item denomi-

nation, item alphanumeric code. If required, the quality assu-
rance system applied when manufacturing the product, shall
be mentioned.
Exemple: C.02 Mounting beam SM-08, according to
ISO 9000.

6. Dispatch
D
MECANO - U can be dispatched only by our company,
as it is ENERGOMONTAJ I.E.A. property, protected by the
low, by the State Department for Inventions and Works.
The products are supplied as ready-packed and
preserved, according to the transport and storage conditions
D
mentioned by the costumer. MECANO - U product can be
used in a great range of applications, so that your problems
can be solved too.
For detailed informations and assistance in designing,
I.E.A - designing department is at your disposal.

D
-Registered trade mark.

.
ENERGOMONTAJ S.A
DIVIZIA
INSTALATII ELECTRICE Catalog MECANO - U D Pag.
SI AUTOMATIZARI 9

CUPRINS
Pag.
1. Memoriu de prezentare a sistemului 1
D
MECANO - U

2. Montant SM 11

3. Consolã 11

4. Elemente asamblare
- Talpã ST . . . . . . . . . . . . . . . . . . . . . . . . . . 12
- Panã SP . . . . . . . . . . . . . . . . . . . . . . . . . . 12
- Eclisã înnãdire montant SA . . . . . . . . . . . 12
- Balama denivelare SD . . . . . . . . . . . . . . . 13
- Plãcutã fixare scarã SR. . . . . . . . . . . . . . 13
- Teacã deviere SD . . . . . . . . . . . . . . . . . . . 13
- Opritor SO . . . . . . . . . . . . . . . . . . . . . . . . . 14
- Bridã fixare cablu SH . . . . . . . . . . . . . . . . 14
- Piesã derivatie SP . . . . . . . . . . . . . . . . . . 14
- Teacã înnãdire scarã SB . . . . . . . . . . . . . 15
- Distantier SG . . . . . . . . . . . . . . . . . . . . . . . 15

5. Elemente liniare
- Scarã SS . . . . . . . . . . . . . . . . . . . . . . . . . . 16
- Teu egal SU . . . . . . . . . . . . . . . . . . . . . . . 17

6. Elemente de reducere
- Reductie dreapta SV. . . . . . . . . . . . . . . . . 18
- Reductie stânga SV. . . . . . . . . . . . . . . . . . 18
- Reductie simetricã . . . . . . . . . . . . . . . . . . . 19

7. Elemente curbe
- Cot orizontal 90° SZ . . . . . . . . . . . . . . . . 19
- Cot coborâre SW, SQ . . . . . . . . . . . . . . . . 20
- Cot urcare SY, SX . . . . . . . . . . . . . . . . . . 20

.
ENERGOMONTAJ S.A
DIVIZIA
INSTALATII ELECTRICE SI Catalog MECANO - U D Pag.
AUTOMATIZARI
10

CONTENTS
Sheet
D
1. Tehnical report for MECANO - G system 1

2. SM mounting frame . . . . . . . . . . . . . . . . . . . . . 11

3. SC bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4. Assembling elements
- ST base plate . . . . . . . . . . . . . . . . . . . . . . 12
- SP wedge . . . . . . . . . . . . . . . . . . . . . . . . . 12
- SA mounting frame joint channel . . . . . . 12
- SD hinge angle joint . . . . . . . . . . . . . . . . . 13
- SR fixing small plate . . . . . . . . . . . . . . . . 13
- SD slotted angle joint . . . . . . . . . . . . . . . . 13
- SO tappimg clamp . . . . . . . . . . . . . . . . . . 14
- SH cable fixing strap . . . . . . . . . . . . . . . . 14
- SF tapping clamp . . . . . . . . . . . . . . . . . . . 14
- SB ladder slotted angle joint . . . . . . . . . . 15
- SG distant . . . . . . . . . . . . . . . . . . . . . . . . . 15

5. Lineary elements
- SS ladder . . . . . . . . . . . . . . . . . . . . . . . . . . 16
- SU tee elbow . . . . . . . . . . . . . . . . . . . . . . 17

6. Reduction elements
- SV right affset reduction. . . . . . . . . . . . . . 18
- SV left offset reduction . . . . . . . . . . . . . . . 18
- SV simetrical reduction . . . . . . . . . . . . . . . 19

7. Curves elements
- SZ 90° horizontal elbow . . . . . . . . . . . . . 19
- SW,SQ downword elbow . . . . . . . . . . . . . 20
- SY, SX climbing elbow . . . . . . . . . . . . . . . 20
FACILITATI DE PROCURARE
D
MECANO U
PROCUREMENT FACILITIES

-este produs în Bucuresti si este distribuit prin 33 Centre Service.

-are manufactured in Bucharest and distributed from 33 Service Center.

BUCURESTI Str. Ilioara 54, tel. 01/321.33.54, fax 021/321.62.62,

Cod postal 032126
ARAD Str. Vânator 6, Arad, tel. si fax 0257 / 23.28.55,
Cod postal 317217
BACÃU Str. Chimiei 7, Bacau, tel. 0234 /17.28.20, Cod
postal 600289
BORZESTI Oficiul Postal GH. Gherghiu Dej, Jud. Bacau,
tel. 0234/312 680; 0234/ 31.34.83, OPRM 600550
BRASOV Str. Timis Triaj 6, Of. P. 9, Jud. Brasov,
tel. 0268/33.29.70 si fax , Cod postal 500240
BRAZI Comuna Brazi, Jud. Prahova, Cod postal 107080,
tel. 0244/14.71.21
BRÃILA Comuna Chiscani, Jud. Braila, OPRM 810 660,
tel. 0239/691817
CRAIOVA Com. Isalnita, Craiova, Jud. Dolj, tel. 0251/42.15.68
Cod postal 207340
CERNAVODÃ PTTR Cernavoda, C.P. 26, Jud. Constanţa
tel. 0241/23.70.99; 0241/23.73.16;
fax 0241/23.70.99, Cod postal 905200
DOICESTI Com. Doicesti,Jud.Dâmbovita,tel.0245/63.27.12,
Cod poştal 137195
DEVA Com. Mintia, Deva, Jud. Hunedoara,
tel. 0254 /23.64.25, Cod postal 337532
GALATI Str. Smârdan 3, Jud. Galati,tel. 0236/83.31.67, Cod
poştal 800700
GIURGIU C.P 1, Giurgiu, Jud. Giurgiu, Cod poştal 080750,
tel. 0246 /21.63.85
GOVORA Of. P. 3, Rm. Vâlcea, Jud. Vâlcea, OPRM 240390,
tel. 0250/73.26.71
HALÂNGA Com. Halânga, [Link], Jud. Mehedinti,
tel. 0252 /22.72.97, fax 0252 /22.26.71, Cod poştal
227297
HATEG Str. Progresului 38B, Hateg, Jud. Hunedoara, Cod
postal 330044, tel. 0254 / 77.09.90.
 IASI Com. Holboca, [Link], Cod postal 707250,
tel. 0232/29.82.68
ISALNITA Platforma Ind. Isalnita, Craiova, Jud. Dolj, Cod
postal 207340, tel. 0251/ 42.15.68
NAVODARI CET Midia Nãvodari, Jud. Constanţa,
tel. 0241/76.50.46
ORADEA Str. Ogorului 1, Oradea, Jud. Bihor, Cod postal
410554, tel. 0259/42.17.73
PAROSENI Str. Paroseni 20, Vulcan, Jud Hunedoara, Cod
postal 336200, tel. 0254/57.18.06
PITESTI PTTR Prundu, Pitesti, [Link], tel. 0248/63.33.96,
OPRM 110570
PORTILE DE Comuna Gogosu (Ostrov), Jud. Mehedinti, Cod
FIER II postal 227220, tel. 0252 / 31.15.12
ROVINARI Str. Energeticianului 1, Rovinari, Jud. Gorj,
tel. 0253 /37.11.55; fax. 0253 /37.11.56, Cod postal
210 225
RM. VÂLCEA Of.P.3, Rm.Vâlcea, tel. 0250 /71.26.71, OPRM
240 390.
SIRIU Comuna Nehoiu, Jud. Buzãu, Cod postal 125 106,
tel. 0238 /54.84.98
SLATINA [Link], 1, Slatina, Jud. Olt, tel. 0249/ 43.24.88
Cod poştal 230075
SUCEAVA Str. Energeticienilor 1, Suceava, Cod postal 720 166,
tel. 0230 /25.05.70
TURCENI Str. Uzinei 1, Turceni, Jud. Gorj, tel.0253 /33.50.43
Cod postal 217520.
TIMISOARA Calea Sagului 201, Timisoara, Jud. Timis,
tel. 0256/15.29.50, fax 0256/15.29.50, Cod postal
300516
TG. JIU Str. Lotrului 83, Tg. Jiu, Jud. Gorj, Cod poştal
210196, tel. 0253 /24.48.50
ZALAU C.P. 30, Of. P. 4, Zalãu, Jud. Sãlaj, OPRM 450230
tel. 0260 /62.15.95
Consultaţi direct de la telefonul dvs. cel mai apropiat Centru Service.
Consult your local telephone directory for the nearest Service Center.
