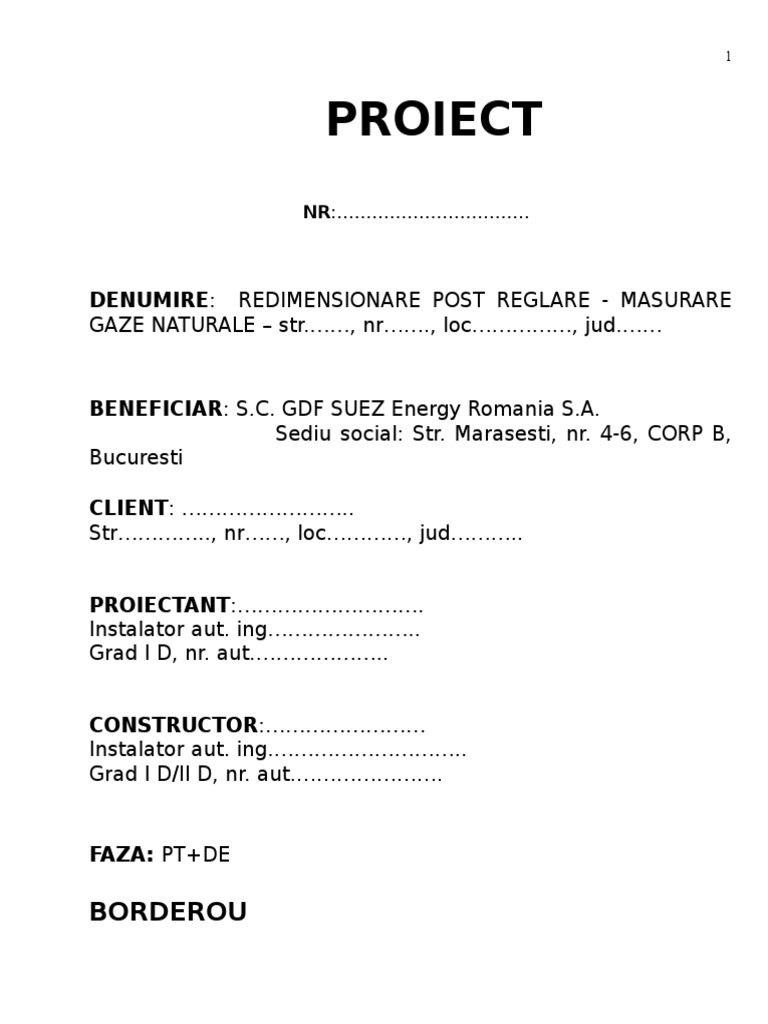

PROIECT
NR:
FAZA: PT+DE
BORDEROU
PIESE SCRISE
1. Foaie de capat
2. Borderou documente cu paginile numerotate
3. Acord acces la sistemul de distributie gaze naturale nr/data..
(original/copie?)
4. Schita solutie de alimentare
5. Ordin de lucru nr.
6. Copii dupa autorizatiile ANRE ale firmei si instalatorilor sai autorizati
(proiectare si executie, dupa caz)
7. Memoriu tehnic
8. Memoriu pe specialitati
9. Lista cantitatilor de lucrari
10.
Devizul general al lucrarilor
11.
Caiet de sarcini
PIESE DESENATE
12.
Planul de amplasare (incadrare) in zona (scara 1:10000, 1:5000,
1:2000, 1:1000 sau 1:500, dupa caz);
13.
Planul lucrarilor (cu toate elementele necesare executarii acestora, cu
indicarea instalatiilor proiectate si existente, intocmit la scara: 1:1000, 1:500,
1:100, 1:50, dupa caz).
OBS.
Documentele mentionate la pct. 3, 4 si 5 si 12 vor fi puse la dispozitia
proiectantului de catre Distrigaz Sud Retele
Documentele mentionate la pct. 6 sunt aferente firmei de proiectare si
executie (dupa caz)
MEMORIU TEHNIC
1. DATE GENERALE
1.1.
Denumirea lucrarii:
Redimensionare post reglare - masurare gaze naturale str.., nr..,
loc., jud.
1.2.
Amplasamentul lucrarii:
Strada, nr, loc, jud..
1.3. Beneficiarul investitiei:
S.C. GDF SUEZ Energy Romania S.A.
1.4. Client:
..............................................
1.5. Proiectant:
..
1.6. Executant:
..
2. NECESITATEA SI OPORTUNITATEA LUCRARII
In loc. ..........., str.................., nr..... , jud......, dl/dna............ detine un
imobil pentru care a solicitat suplimentarea debitului de gaze naturale instalat, prin
montarea de noi aparate de utilizare si mentinerea celor existente.
In prezent imobilul este alimentat cu gaze naturale printr-un bransament
existent, individual, redusa presiune, din PE 100 SDR 11, Dn 32mm si post de
reglare - masurare aferent.
Avand in vedere solicitarea clientului, este necesara redimensionarea postului de
reglare-masurare prin inlocuirea regulatorului si a contorului.
3. DESCRIEREA LUCRARILOR
3.1. Amplasamentul lucrarilor
Lucrarile se vor amplasa pe teritoriul administrativ al localitatii, respectiv
pe strada.., nr, judetul..
Postul de reglare-masurare redimensionat proiectat va respecta prevederile
,,Normelor tehnice pentru proiectarea, executarea si exploatarea sistemelor de
alimentare cu gaze naturale N.T.P.E.E-2008 si ale legislatiei in vigoare in domeniu.
Acesta este si va ramane amplasat la limita proprietatii clientului cu domeniul
public, conform planului de amplasare (incadrare in zona), scara 1: si a
planului de situatie, scara 1:., anexate.
3.2. Topografia
Din punct de vedere topografic, zona analizata se caracterizeaza printr-un
relief............, fiind zona de.................
Pentru intocmirea prezentului proiect s-au folosit planurile cadastrale vizate de
Oficiul de Cadastru scara 1:, 1:. si plansele puse la dispozitie in
cadrul ordinului de lucru incredintat de catre SC DISTRIGAZ SUD RETELE SRL (in
situatiile in care nu exista planuri cadastrale, acestea se vor intocmi de catre
proiectant la o scara corespunzatoare, astfel incat sa poata fi identificata cu usurinta
in teren locatia lucrarii).
3.3. Clima si fenomenele naturale specifice zonei
Clima zonei de amplasare a conductelor de gaze naturale este temperat
continentala, cu urmatorii parametrii meteo:
-
..... C
..... C
..... C
l/mp
.
MEMORIU PE SPECIALITATI
1. SITUATIA EXISTENTA
In prezent, imobilul situat pe str.., nr., loc,
jud,
apartinand clientului.., este alimentat cu gaze naturale printr-un
bransament existent din PE 100 SDR 11, Dn 32 mm si un post de reglare-masurare
echipat cu un regulator tip RG10 si un contor tip G4.
Postul de reglare-masurare existent este dimensionat pentru urmatoarele aparate
de utilizare existente, care functioneaza in regim de joasa presiune:
- Masina de gatit tip aragaz
- Centrala termica
Total debit instalat existent
6
Astfel, debitul total instalat al aparatelor de utilizare existente si nou proiectate
care vor functiona in imobil va fi de 12,44 Nmc/h.
In urma maririi debitului total instalat a aparut necesitatea redimensionarii
postului de reglare - masurare, regulatorul si contorul existente fiind inlocuite cu
unele corespunzatoare noului debit.
Astfel, regulatorul existent tip RG10, avand Qmax = 10,00 Nmc/h, se va inlocui
cu un regulator tip EKB25, avand Qmax = 25,00 Nmc/h, iar contorul volumetric
existent tip G4, avand
Qmax = 6,00 Nmc/h, se va inlocui cu un contor tip G10, avand Qmax = 16,00 Nmc/h.
De asemenea, se va inlocui si firida metalica existenta cu o firida noua din
policarbonat, tip 600x600x400.
Postul de reglare masurare nou redimensionat se va compune din:
- firida tip 600x600x400;
- regulator tip EKB25, Qmax = 25,00 Nmc/h;
- contor volumetric tip G10, Qmax = 16,00 Nmc/h;
Post de reglare-masurare gaze naturale
Postul de reglare-masurare redimensionat se va monta pe acelasi
amplasament cu cel existent, la limita de proprietate a clientului cu domeniul public,
dupa robinetul de bransament existent tip sfera din OL, 1. Acesta se compune
dintr-o firida noua, tip 600x600x400, un regulator nou redimensionat tip EKB25,
avand Qmax = 10,00 Nmc/h si un contor nou, tip G10, avand Qmax = 10,00 Nmc/h.
Firida se va monta la o inaltime cuprinsa intre 0,4-0,6 m de la suprafata solului
pana la baza acesteia, astfel incat robinetul de bransament sa fie montat in firida.
Dimensionarea postului de reglare-masurare s-a facut in functie de debitul
instalat si de presiunile necesare la aparatele de utilizare. Presiunea de intrare in
P.R.M., inainte de regulator, este corespunzatoare treptei de presiune redusa, intre 2
bar-0,05 bar, iar presiunea la iesire din P.R.M., dupa regulator, este corespunzatoare
treptei de presiune joasa, mai mica de 0,05 bar.
Postul de reglare - masurare nou redimensionat este proiectat pentru a putea
functiona in viitor in regim de medie presiune, avand in vedere ca regulatorul tip
EKB25 care se va monta este proiectat sa functioneze la presiuni de intrare/iesire de
MP/JP.
3. EXECUTIA LUCRARILOR
La executarea sistemelor de distributie cu gaze naturale, inainte de montare,
se verifica calitatea echipamentelor, instalatiilor si produselor.
Postul de reglare masurare nou redimensionat se va monta dupa
dezafectarea celui existent.
3.1.
7
Executantul va asigura manipularea, transportul, depozitarea si conservarea
materialelor astfel incat sa nu se produca deteriorari ale acestora, in conformitate cu
instructiunile impuse de producator.
3.2. Executarea imbinarilor
Imbinarea prin fitinguri tip racord olandez se admit numai la :
- regulatoare de presiune pentru debit mic;
- contoare volumetrice cu membrane;
- aparatele consumatoare de combustibili gazosi, dupa robinetul de siguranta
montat pe conducta;
- montarea armaturilor in instalatiile de utilizare.
Nu se admit nici un fel de interventii pentru corectarea oricaror tipuri de
imbinari.
Imbinarile prin sudura se executa de sudori autorizati de organism abilitate,
conform reglamentarilor in vigoare. Imbinarile prin sudura pentru conductele din otel
trebuie sa corespunda clasei de calitate II. Controlul calitatii sudurilor se face vizual
si prin metode nedistructive de cate personal autorizat. Reviziile tehnice ale
aparatelor de sudura se fac de catre unitatile de service ale furnizorului de aparate
si la intervale de timp precizate de producator. Se evita sudarea in conditii
meteorologice improprii. Este interzisa racirea fortata a sudurilor. Nu se admit nici
un fel de interventii pentru corectarea oricaror tipuri de imbinari.
3.3. Verificarea si controlul in timpul executarii lucrarilor
Operatorul sistemului de distributie are obligatia de a controla in timpul
executarii, calitatea lucrarilor, sub aspectele pe care le considera necesare.
Executantul trebuie sa respecte prevederile proiectului si ale reglementarilor
in vigoare si sa efectueze toate verificarile impuse de acestea.
4. VERIFICARI SI PROBE DE REZISTENTA SI ETANSEITATE
Verificarile de rezistenta si etanseitate la presiune a sistemului de distributie
se efectueaza de catre executant pe parcursul realizarii lucrarilor.
Dup terminarea montrii postului de reglare-masurare se vor verifica toate
fitingurile i se vor ncepe pregtirile pentru efectuarea probelor de presiune . Probele
de rezistenta si etanseitate la presiune a postului de reglare masurare se
efectueaza de catre executant, la terminarea lucrarilor in vederea receptiei, in
prezenta delegatului operatorului sistemului de distributie.
Verificarile si probele de rezistenta si etanseitate la presiune in retelele de
distributie se efectueaza cu aer comprimat, cu un compresor dotat cu separator de
apa sau dispozitiv de filtrare.
Avand in vedere ca proiectarea si executia se realizeaza in conditii de regim
de medie presiune, probele de presiune se vor efectua astfel:
- proba de rezistenta la presiunea de 9 x 105 Pa (9 bar), timp de o ora;
- proba de etanseitate la presiunea de 6 x 105 Pa (6 bar), timp de 24 ore.
8
La efectuarea probelor de rezistenta si etanseitate, aparatele de baza
pentru masurarea presiunii si temperaturii sunt de tipul cu inregistrare continua, cu
verificarea metrologica in termen de valabilitate. Clasa de exactitate a aparatelor de
masura trebuie sa fie de minimum 1,5. Pe langa aparatele de baza, se monteaza in
paralel aparate de control indicatoare de presiune si de temperatura, avand aceeasi
clasa de exactitate cu cea a aparatelor de baza.
Inregistrarea parametrilor de presiune si temperatura pe diagrama sau pe
protocolul tiparit dat de echipamentul electronic, constituie dovada probelor de
rezistenta si de etanseitate. Inregistrarea parametrilor de presiune si temperatura se
dateaza si semneaza de catre responsabilul metrolog al operatorului sistemului de
distributie, instalatorul autorizat al constructorului si beneficiar.
Verificarile si probele de rezistenta si etanseitate la presiune se efectueaza
dupa egalizarea temperaturii aerului din postul de reglare-masurare cu temperatura
mediului ambiant. In timpul verificarilor si probelor nu se admit pierderi de presiune.
Conditiile de efectuare a probelor si rezultatele acestora se consemneaza in procesul
verbal de receptie tehnica. Este interzisa remedierea defectelor la conducte in
timpul efectuarii probelor.
5. RECEPTIA TEHNICA SI PUNEREA IN FUNCTIUNE A POSTULUI DE REGLAREMASURARE
Receptia tehnica si punerea in functiune a lucrarilor din cadrul sistemelor de
distributie gaze naturale se face de operatorul sistemului de distributie, dupa
anuntarea de catre executant a terminarii lucrarilor, printr-un document scris.
Efectuarea receptiei tehnice si punerea in functiune se confirma pe baza de
documente incheiate conform formularelor din NTPEE 2008.
5.1. Receptia tehnica a lucrarilor
Operatiile tehnice necesare pentru receptia tehnica a lucrarilor se fac,
conform legislatiei in vigoare, de catre executant, in prezenta operatorului
sistemului de distributie, membrilor comisiei de receptie, executantului si
proiectantului.
Pentru toate lucrarile se prezinta documentatia tehnica de executie si
documentele privitoare la realizarea si exploatarea lucrarilor, cu toate modificarile
aduse pe parcursul executarii lucrarilor.
Receptia tehnica consta in:
- verificarea documentelor de receptie;
- verificarea calitatii lucrarilor si a concordantei acestora cu documentatia de
executie
avizata;
- efectuarea de catre executant a probelor de rezistenta si de etanseitate, in
prezenta delegatului operatorului sistemului de distributie;
- intocmirea procesului-verbal de receptie tehnica.
10
11
12
terorismului.
La executarea lucrarilor se va folosi numai personal autorizat, cu instruire
profesionala corespunzatoare, cu aptitudini, experienta si capacitate fizica si
neuropsihica normala.
Obligatiile si raspunderile pentru protectia, siguranta si igiena muncii revin:
- Conducatorilor locurilor de munca;
- Personalului de exploatare;
- Consumatorilor;
Conducatorii locurilor de munca sau, dupa caz, delegatii imputerniciti ai
acestora, au obligatia sa asigure, in principal:
- instruirea personalului la fazele si intervalele stabilite prin legislatia in
vigoare, intocmirea si semnarea cu personalul instruit a documentelor doveditoare;
- dotarea cu echipament individual de protectie si de lucru corespunzator
sarcinilor;
- acordarea alimentatiei si protectiei a materialelor igienico sanitare
pentru prevenirea imbolnavirilor profesionale;
- verificarea starii utilajelor, agregatelor, aparatelor si sculelor cu care se
lucreaza si inlaturarea sau repararea celor care prezinta defectiuni;
- masurile organizatorice de protectie, securitate si sanatate in munca,
specifice lucrarilor de gaze naturale printre care: formarea si componenta
echipamentelor de lucru, anuntarea consumatorilor de lucrarile in sistemele de
alimentare cu gaze naturale, inchiderea si deschiderea alimentarii cu gaze naturale,
lucrari asupra conductelor aflate sub presiune, manipularea buteliilor sub presiune,
etc;
- formarea si componenta echipamentelor de lucru;
- anuntarea consumatorilor inainte de inchiderea / deschiderea gazelor;
- inchiderea si deschiderea gazelor in sistemul de distributie;
- manipularea buteliilor sub presiune.
Personalul de exploatare a sistemului de distributie are urmatoarele obligatii:
- sa participe la toate instructajele in conformitate cu legislatia in vigoare;
- sa poarte echipamentul de lucru si de protectie la locul de munca si sa-l
intretina in stare de curatenie;
- sa nu utilizeze scule, aparate si echipamente defecte;
- sa aplice in activitatea sa prevederile normelor de care a luat cunostinta
in cadrul instruirilor, precum si orice alte masuri necesare pentru evitarea
accidentelor;
Masuri obligatorii la executarea lucrarilor in sistemul de alimentare cu gaze
naturale:
- in timpul transportului sau manipularii buteliilor de oxigen si acetilena se
iau toate masurile pentru inpiedicarea caderii sau lovirii acestora, fiind interzisa
deplasarea prin rostogolire a acestora;
- buteliile sunt purtate de doi lucratori sau deplasate pe carucioare
speciale;
- nu este permisa asezarea buteliilor de oxigen si acetilena in bataia
razelor de soare sau in locuri cu temperaturi ridicate;
- manipularea buteliilor cu oxigen se face numai de lucratori care au
13
mainile, hainele si instrumentele de lucru curate, lipsite de urme de materii grase;
- folosirea generatoarelor de acetilena este permisa numai daca acestea
supapa hidraulica de siguranta in buna functionare, umplerea cu apa la nivelul
necesar;
In timpul lucrului, lucratorii utilizeaza echipament de protectie adecvat pentru
a evita contactul cu substantele utilizate pentru curatirea fitingurilor.
Manevrele necesare exploatarii in conditii de siguranta a instalatiilor de gaze
naturale se efectueaza numai de personal instruit in acest scop.
La desfasurarea activitatii in unitati ale operatorilor economici cu norme
specifice de securitate si sanatate in munca se respecta si prevederile din normele
respective.
8. APARAREA IMPOTRIVA INCENDIILOR
La executia lucrarilor in retelele de distributie gaze naturale, se impune
respectarea urmatoarelor prevederi legale, referitoare la apararea impotriva
incendiilor:
Legea nr. 307/12.07.2006 privind aparatea impotriva incendiilor;
Legea nr. 481/ 08.11.2004 (republicata) privind protectia civila;
Legea nr. 212/24.05.2006
pentru modificarea si completarea Legii nr.
481/2004 privind protectia civila;
Hotararea nr. 804/2007 privind controlul activitatilor care prezinta pericole de
accidente majore in care sunt implicate substante periculoase;
OUG nr. 21/2004 privind Sistemul National de Management al Situatiilor de
Urgenta;
Legea nr 15/2005 pentru aprobarea OUG nr. 21 privind Sistemul National de
Management al Situatiilor de Urgenta;
Legea nr. 241/2007 pentru modificarea si completarea Legii nr. 481 privind
protectia civila;
Ordin nr. 647/2005 pentru aprobarea Normelor metodologice privind
elaborarea planurilor de urgenta in caz de accidente in care sunt implicate
substante periculoase;
Ordinul nr. 1184/2006 pentru aprobarea Normelor privind organizarea si
asigurarea activitatii de evacuare in situatii de urgenta;
Ordinul nr. 712/23.06.2005 pentru aprobarea dispozitiilor generale privind
instruirea salariatilor in domeniul situatiilor de urgenta;
Ordinul nr. 786/02.09.2005 privind modificarea si completarea Ordinului
ministrului administratiei si internelor nr. 712/2005 pentru aprobarea
dispozitiilor generale privind instruirea salariatilor in domeniul situatiilor de
urgenta;
Ordinul nr. 163/28.02.2007 pentru aprobarea Normelor generale de aparare
impotriva incendiilor.
Cerinta esentiala ,,securitate la incendiu trebuie asigurata prin masuri si
reguli specifice privind amplasarea, proiectarea, executia si exploatarea
14
constructiilor, instalatiilor si amenajarilor, precum si privind performantele si
nivelurile de performanta in conditii de incendiu ale structurilor de constructii,
produselor pentru constructii, instalatiilor aferente constructiilor si ale instalatiilor de
protectie la incendiu.
In toate etapele de proiectare, executare si exploatare a sistemului de
alimentare cu gaze naturale, se respecta prevederile din legislatia in vigoare privind:
- apararea impotriva incendiilor;
- instruirea salariatilor in domeniul situatiilor de urgenta;
- echiparea si dotarea constructiilor si instalatiilor din sistemul de alimentare cu
gaze naturale cu mijloace tehnice de aparare impotriva incendiilor.
Mijloacele de stingere a incendiilor se amplaseaza la loc vizibil si usor
accesibil si se verifica la termenele prevazute in instructiunile date de furnizor.
Obligatiile si raspunderile pentru apararea impotriva incendiilor se stabilesc in
conformitate cu legislatia in vigoare si revin conducatorilor locurilor de munca si
personalului de executie.
Conducatorii locurilor de munca au obligatia sa asigure in principal:
- instruirea personalului la etapele stabilite prin legislatie, intocmirea si
semnarea cu personalul instruit a documentelor doveditoare;
- verificarea starii utilajelor, aparatelor, echipamentelor si sculelor cu care se
lucreaza si inlaturarea sau repararea celor care prezinta pericol de incendiu;
- masurile organizatorice de aparare impotriva incendiilor specifice instalatiilor
de gaze naturale, referitoare la formarea si componenta echipelor de lucru;
- asigurarea indeplinirii la termen a masurilor de aparare impotriva incendiilor,
stabilite potivit legii;
- formarea si componenta echipelor de lucru;
- dotarea cu echipament individual de protectie si lucru;
- anuntarea consumatorilor inainte de inchiderea/deschiderea gazelor;
- inchiderea si deschiderea gazelor in sistemul de distributie;
- manipularea generatoarelor si a buteliilor de acetilena, etc.
Personalul de executie are urmatoarele obligatii:
- sa participle la toate instructajele;
- sa nu utilizeze scule si echipamenete defecte;
- sa aplice in activitatea sa prevederile normelor de care a luat la cunostinta la
instruire, precum si orice alte masuri necesare pentru evitarea incendiilor.
Executarea lucrarilor cu foc deschis, in spatii cu pericol de incendiu este
admisa numai dupa luarea masurilor necesare de aparare impotriva incendiilor si
numai dupa obtinerea permisului de lucru cu foc.
In vederea primei interventii in caz de incendiu se prevad urmatoarele:
- organizarea de echipe cu atributii concrete;
- masuri si posibilitati de alertare a serviciilor voluntare si private pentru situatii
de urgenta.
In cazul in care nu este posibila oprirea alimentarii cu gaze naturale si pentru a
preveni crearea de acumulari de gaze naturale urmate de explozii, pana la sosirea
serviciilor pentru situatii de urgenta, se procedeaza numai la racirea zonelor
invecinate, fara stingerea flacarii de gaz.
15
9. DISPOZITII FINALE
Executia postului de reglare-masurare gaze naturale nou proiectat si
dezafectarea celui existent se vor realiza numai de operatori economici autorizati
ANRE.
Lucrarile vor incepe numai dupa ce documentatia tehnica va fi declarata
conforma de catre verificatorul de proiecte autorizat ANRE.
Orice modificare la documentatie se va face cu avizul proiectantului si al
opertatorului sistemului de distributie.
16
17
CAIETUL DE SARCINI
