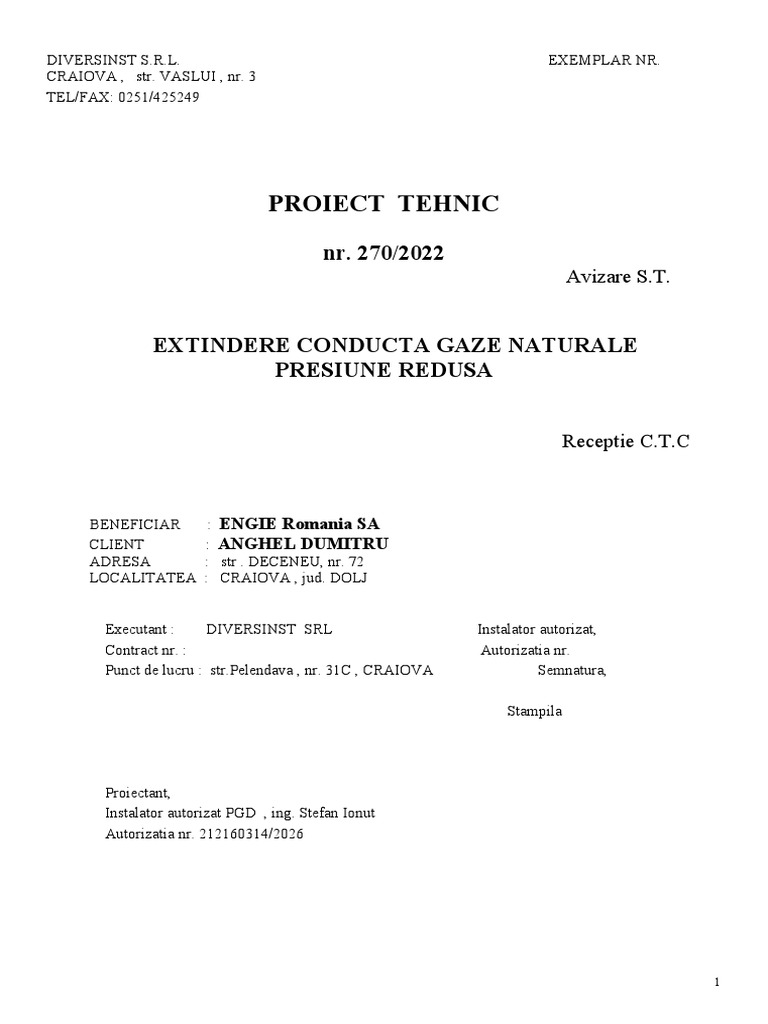

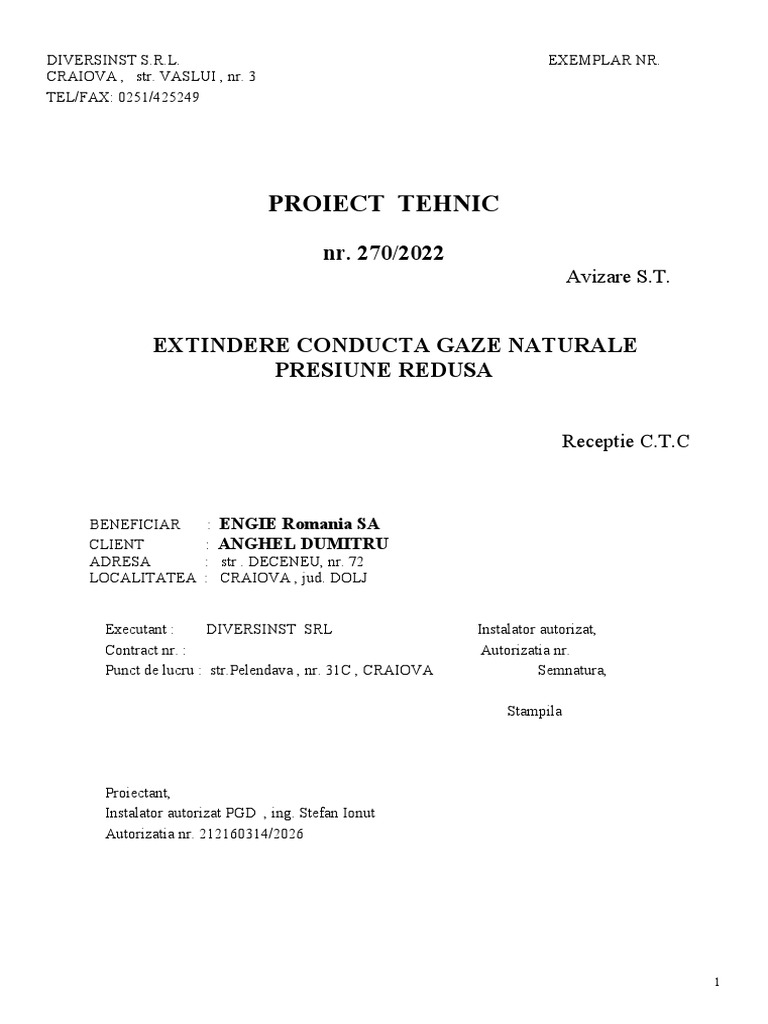

PROIECT TEHNIC
nr. 270/2022
Avizare S.T.
Receptie C.T.C
Stampila
Proiectant,
Instalator autorizat PGD , ing. Stefan Ionut
Autorizatia nr. 212160314/2026
1
BORDEROU
A. Piese scrise
1. Autorizatie de construire
2. Aviz tehnic de racordare
3. Solutie ENGIE Romania SA
4. Ordin de lucru
5. Contract
6. Lista de semnaturi
7. Memoriu tehnic
8. Plan propriu de securitate si sanatate in munca
9. Protectia mediului-Legislatie in vigoare , fisa aspecte mediu , tabel riscuri
10.Registru de coordonare , PV pred.-prim. reg.
11.Dosar interventii ulterioare , PV pred.-prim. dosar. , Tabel personal autorizat in santier
12.Raport vizita lucrare , masuri
13.Caiet de sarcini
14.Breviar de calcul
16.Certificat de urbanism , avize
16. Lista materiale DGS/DIVERSINST
17. Cantitati si deviz lucrari
B. Piese desenate
1. Plan de incadrare in zona ............................................................................G0
2. Plan de situatie ( solutie constructiva)..........................................................G1
3. Schema izometrica ..................... ................................................................G2
4. Detaliu montare conducta ...........................................................................G3
5. Detalii rasuflatori , distante de securitate.....................................................G4
6. Detaliu probare conducta………… .............................................................G5
7. Detaliu cuplare conducta ..............................................................................G6 Detalii tub de
protectie…………… ............................................................G6
2
DIVERSINST S.R.L.
CRAIOVA, str. VASLUI , nr. 3 (10)
TEL/FAX : 0251/425249
LISTA RESPONSABILITATI :
Intocmit : ing. STEFAN IONUT - inst. aut. ANRE PGD , nr. 212160314/2026
3
MEMORIU TEHNIC
2. SITUATIA EXISTENTA
In prezent in zona exista o conducta de gaze naturale presiune redusa din PE100SDR11 dn90 mm
pozata subteran in aleea acces incita blocuri (asfalt) , conform planului de situatie G1 anexat la prezenta
documentatie.
Urmare a solicitarii facuta de ANGHEL DUMITRU , DISTRIGAZ SUD RETELE SRL –
ENGIE SA , s-au emis ATR nr. 13350519/21.07.2022 , in vederea alimentarii cu gaze naturale a
imobilul din str. DECENEU , imobil care in prezent nu beneficiaza de acestea .
Clima si fenomenele naturale specifice zonei
Clima aferenta zonei de amplasare a conductelor de gaze naturale este temperat continentala, cu
urmatorii parametrii meteo:
- temperatura medie anuala: -2.3° C
- temperatura medie iarna: -10° C
- temperatura medie vara: -15° C
- precipitatii medii anuale: -7.5l/mp
- vanturi predominante din sector: sud-estic.
Geologia si seismicitatea
Geologic, zona este alcatuita din formatiuni sedimentare.
Din punct de vedere seismic, zona se incadreaza, conform SR 11100 -1:1993, in gradul 8 (MKS),
iar potrivit "Normativului P100-1/2006" , valoarea acceleratiei terenului pentru proiectare ag=0.24g si
perioada de colt=8.1s.
Adancimea maxima de inghet este de 80-90cm, conform STAS 6054-1977.
Altitudinea medie a zonei este 50 m.
Nivelul minim al panzei de apa freatica se intalneste la adancimea de – 60 m, cu variatii de ± 0.5m,
ceea ce nu afecteaza infrastructura si suprastructura drumurilor.
Incarcare cu zapada –s0,k= 1,5-2.5 KN/mp conform CR-1-1-3-2005.
Incarcarea din vant –qref = 1KPa conform NP-082-04
4
Se propune extinderea conductei de gaze naturale presiune redusa, existenta cu o conducta
proiectata in lungime totala de 11,00 m , dupa cum urmeaza :
1-Tronsonul A-B , de 11,00 m , din polietilena PE100SDR11-Dn90 mm
Tronsonul A-B , de 11,00 ml propus din polietilena PE100SDR11-Dn90 mm se va cupla in
punctul A (conform plansei G1) la conducta din polietilena dn90 mm existenta si pozata subteran in alee
acces incita blocuri(asfalt) prin sapatura manuala , pe partea stanga in sensul de curgere al gazului, cuplarea
realizandu-se prin intermediul unui mufe de electrofuziune dn90 mm ,aferente cuplarii, conform
detaliului de cuplare.
Capatul terminal B va fi obturat cu un capac bombat de electrofuziune din PE100SDR11-Dn90 mm.
Diametrul conductei de 90 mm a fost ales astfel incit sa fie asigurat debitul pentru alimentarea
consumatorilor imobilelor de pe aceasta strada existente in prezent cit si consumatorii ce urmeaza a fi
alimentati in perspectiva cu gaze naturale. Intreaga conducta de PE100-SDR11 , De90 mm propusa va fi
pozata subteran la o adincime de 0,9 m de la generatoarea superioara. In cazuri speciale se pot utiliza si
adincimi de montaj mai mici decit cele recomandate, cu conditia montarii conductei din polietilena protejata
in tuburi de protectie din otel , PE , beton sau placi de protectie din beton. Montajul conductei de gaze
naturale presiune redusa-polietilena este prezentata in plansa G4 anexata la prezenta documentatie iar
lungimea si dimensiunea conductei proiectate sint redate in tabelul de mai jos:
5
plan , conducta de gaz se va proteja in tub de protectie daca distanta pina la bransament este mai
mica de 20 cm.
Pentru conductele din polietilena , rasuflatorile se monteaza in zone construite , aglomerate cu
diverse instalatii subterane, pe retele de distributie, respectiv pe instalatii exteroare subterane astfel:
-la distante cuprinse intre 150si 300m , cel putin o rasuflatoare intre doua diafragme impermeabile
realizate din teren compact (de preferat argila ) care sa interpuna drenajul gazelor naturale acumulate prin
neetanseitati.
-la capetele tuburilor de protectie;
-la ramificatii de conducte si la schimbari de directie;
-la iesirea capetelor de bransament din pamint;
-alte situatii deosebite evidentiate ;
Diafragmele impermeabile se pozitioneaza la distante de maximum 150m intre ele si inconjoara
conducta pe o grosime de cel putin 50 cm , continuindu-se pe verticala pina la nivelul solului.
Dimensiunea diafragmei de-a lungul conductei este de minimum 50 cm.
Pentru instalatiile de gaze naturale pozate subteran , se prevad masuri de etansare impotriva
infiltratiilor de gaze naturale , la trecerile subterane ale instalatiilor de orice utilitate (incalzire, apa, canalizare,
cabluri electrice, telefonice, CATV etc.) prin peretii subterani ai cladirilor racordate la sistemul de distributie de gaze
naturale. De asemenea , se etanseaza toate trecerile conductelor prin plaseele subsolurilor, pentru evitarea patrunderii
gazelor naturale la nivelurle superioare, in cazul de infiltrare a acestora in subsol.
Este interzisa racordarea la sistemul de distributie a gazelor naturale a cladirilor care nu au asigurate
masurile de etansare prevazute mai sus.
Pentru evacuarea eventualelor infiltratii de gaze naturale , in toate cazurile, se asigura ventilarea naturala a
subsolurilor cladirilor prin orificii de ventilare pe conturul exterior al acestora , intre incaperile din subsol, precum si
prin legarea subsolurilor cladirilor la canale de ventilare naturala special destinate acestui scop, in afara ventilatiilor
naturale prevazute pentru anexele apartamentelor sau cladirilor.
In cazul conductelor din polietilena pe traseele fara constructii sI cimp , acolo unde nu sunt puncte fixe
pentru marcarea traseului, se monteaza borne inscriptionate din teava sau beton, la distante de 150m intre
ele.
Cutiile de vizitare ale firului trasor se monteaza la distante de 300m, in zonele fara constructii.
Confectionarea rasuflatorilor pentru carosabil si/ sau perete , se face din teava din otel cu diametrul
de 2’’ (Dn 50mm).
Rasuflatorile la care se monteaza capac GN se prevad obligatoriu cu opritor pentru evitarea
degradarii conductei cu dispozitivul de curatire a rasuflatorilor.
Distanta intre generatoarea superioara a conductei pe care se monteaza rasuflatoarea sau tubul de
control si fata inferioara a calotei rasuflatorii, respectiv a tubului de control, este de 150mm atit pentru
conductele din otel cit si pentru polietilena.
La terminarea lucrarilor de gaze naturale , se face verificarea realizarii lucrarilor de etansare, pe baza
proceselor verbale de lucrari ascunse sau dupa caz prin sondaje , de catre:
-comisia de receptie, pentru constructii noi;
-beneficiar , pentru constructii existente.
Pentru protectia mecanica si pentru dirijarea eventualelor scapari de gaze naturale se utilizeaza tuburi
de protectie.
Diametrul interior al tubului de protectie se stabileste in fuctie de diametrul exterior si de destinatia
conductei protejate, astfel incit , la introducerea acesteia , sa nu I se deterioreze izolatia anticorosiva:
a.) pentru conducte de distributie
-polietilena di tub =de cond + 100 mm;
Grosimea peretilor si materialul din care se confectioneaza tubul de protectie se stabileste in functie
de sarcinile la care este solicitat tubul.
Distanta minima , masurata in proiectie orizontala sau pe verticala intre conductele subterane de
gaze naturale si alte instalatii, constructii sau obstacole subterane , este conform „Norme tehnice pentru
proiectarea, executarea si exploatarea sistemelor de alimentare cu gaze naturale”, aprobate prin Ordinul nr.
89/2018 si este indicata in tabelul urmator (pentru medie presiune , conform solicitarii din ordinul de lucru)
DISTANTE DE SIGURANTA INTRE CONDUCTELE (RETELELE DE DISTRIBUTIE/INSTALATIILE DE UTILIZARE)
SUBTERANE DE GAZE NATURALE SI DIFERITE CONSTRUCTII SAU INSTALATII
6
Distanţa minimă de la Distanţa minimă de la
Nr. conducta de gaze naturale conducta de gaze naturale
Instalaţia, construcţia sau obstacolul
crt. din din
PE, în m: OL, în m:
PJ PR PM PI PJ PR PM PI
Clădiri cu subsoluri sau aliniamente de terenuri 1 1 2 3 2 2 3 3
1 susceptibile de a fi construite
8
executant, la terminarea lucrarilor in vederea receptiei, in prezenta delegatului operatorului sistemului de
distributie si al delegatului Inspectoratului de Stat in Constructii, convocati de catre executant.
Verificarile si probele de rezistenta si etanseitate la presiune in retelele de distributie se efectueaza cu aer
comprimat, cu un compresor dotat cu separator de apa sau dispozitiv de filtrare.
Avand in vedere ca "Proiectarea si executia lucrarilor de extindere conducta gaze naturale se
efectueaza in conditii de regim MP, in punct de vedere al distantelor fata de constructii si utilitati ,
materialelor folosite si probelor de presiune" ,
probele de presiune se vor efectua astfel:
- proba de rezistenta la presiunea de 9 x 105 Pa (9 bar), timp de o ora;
- proba de etanseitate la presiunea de 6 x 105 Pa (6 bar), timp de 24 ore.
Efectuarea verificarilor si probelor de rezistenta si etanseitate la presiune a retelelor de distributie din
polietilena se efectueaza dupa racirea, la nivelul temperaturii exterioare, a ultimei suduri efectuate pe
tronsonul respectiv.
La efectuarea probelor de rezistenta si etanseitate, aparatele de baza pentru masurarea presiunii si
temperaturii sunt de tipul cu inregistrare continua, cu verificarea metrologica in termen de valabilitate. Clasa
de exactitate a aparatelor de masura trebuie sa fie de minimum 1,5.
Verificarile si probele de rezistenta si etanseitate la presiune se efectueaza dupa egalizarea temperaturii
aerului din bransament cu temperatura mediului ambiant. In timpul verificarilor si probelor nu se admit
pierderi de presiune. Conditiile de efectuare a probelor si rezultatele acestora se consemneaza in procesul
verbal de receptie tehnica. Este interzisa remedierea defectelor la bransamente in timpul efectuarii probelor.
6. EXECUTAREA SISTEMELOR DE ALIMENTARE CU GAZE NATURALE
La executarea sistemelor de alimentare cu gaze naturale se utilizeaza numai echipamente, instalatii,
aparate, produse si procedee atestate /agrementate tehnic si care nu prezinta defecte vizibile.
Manipularea, transportul, depozitatrea si conservarea produselor
Executantul va asigura manipularea , transpotul, depozitarea si conservarea produselor astfel incit sa
nu se produca deteriorari ale acestora, in conformitate cu instructiunile impuse de producator.
Manipularea , transportul si depozitarea conductelor sI fitingurilor din PE se face in conformitate cu
instructiunile impuse de producator si trebuie efectuat astfel incit sa se evite actiunea directa a radiatiilor
solare aupra acestora.
Conductele si fitingurile din PE se depoziteaza in magazii inchise, bine aerisite, sau in locuri
acoperite si ferite de actiunea directa a radiatiilor solare sau a intemperiilor. Locul de depozitare va fi uscat ,
amplasat la cel putin 2m distanta de orice sursa de caldura.
Santuri pentru conducte subterane
Adancimea minima a santului pentru montajul conductelor subterane din otel si polietilena ,
masurata de la nivelul terenului pina la generatoarea superioara a conductei, este de 0,9m si respectiv 0,5m
la capatul conductei de bransament.
Adancimea de pozare se poate reduce local, cu conditia prevederii unor masuri de protectie
corespunzatoare (tub de protectie, etc.)
Santul pentru montarea conductelor de gaze naturale va avea dimensiunile:
a) pentru conducte de polietilena De90mm
-latime: 0,40m
Gropile de pozitie vor avea dimensiunile :
-latimea= latimea santului + 0,6m
-adincimea:0,6 sub partea inferioara a conductei;
-lungime:1,2m
Pentru terenuri nisipoase , de umplutura etc., latimea santului se stabileste de la caz la caz.
Consolidarea peretilor se face in functie de adincimea santului si de natura terenului.
Saparea santurilor se face cu scurt timp inainte de montarea conductelor.
Fundul santurilor se netezeste bine si se curata de pietre , iar peretii santului trebuie sa fie fara
asperitati .Conducta de polietilena va fi protejata intr-un pat de nisip de granulatie 0,3-0,8 mm, cu grosimea
de 10 cm de jur imprejurul conductei.
Umplerea se va face compactindu-se in mod uniform in straturi de cel mult 20cm. Nu se va permite
adaugarea unui alt strat de umplutura inainte de a se bate cu maiul stratul precedent. Dupa depunerea si
compactarea primului strat de umplutura se aseaza banda de avertizare si se continua umplerea santului. Se
va continua umplutura cu pamintul rezultat din sapatura , in straturi succesive de 20cm, compactate uniform.
9
Folosirea dispozitivelor mecanice de compactare este admisa numai dupa realizarea stratului minim
de protectie a conductei, care se stabileste in functie de adincimea de actionare a utilajului la gradul de
compactare maxima. Acoperirea conductei (pentru primii 50 cm deasupra conductei) se efectueaza intr-o
peroiada mai racoroasa a zilei. Se recomanda sa nu se astupe santul vara , in timpul amiezii , cind conducta
este incalzita puternic de soare. In dreptul rasuflatorilor peste conducta de polietilena care a fost acoperita pe
toata lungimea cu un strat de nisip gros de 10..15 cm se adauga un strat de piatra marunta , gros de 15 cm,
peste care se aseaza calota rasuflatorii. In dreptul rasuflatorilor pentru conducte din otel , conducta se
inconjoara pe o lungime de 50cm cu un strat de nisip gros de 5…10cm peste care se adauga un strat de
piatra de riu cu granulatie de 5..8 mm , gros de 15 cm peste care se aseaza calota rasuflatorii.
Gradul de compactare a terasamentelor pentru lucrari de drumuri este in conformitate cu STAS
2914/4-88 si se constituie faza determinanta la care se prezinta buletin de analiza eliberat de un laborator
autorizat care sa ateste gradul de compactare a terasamentului.
Se considera gradul de compacatre 98%-bun.
Dupa executarea de catre constructor a conductei , a umpluturilor si compactarilor la cota de aplicare
a pavajelor, se va efectua de catre un laborator atestat analiza compctarii umpluturilor santurilor conform
normelor in vigoare. Se va prezenta certificat de calitatea compactarii.
Executarea imbinarilor
Imbinarea conductelor din polietilena se realizeaza prin sudura (fuziune) sau cu fitinguri mecanice
nedemontabile (etansare prin presare pe peretii tevilor)
Imbinarea tevilor si fitingurilor din polietilena se realizeaza cu aparate de sudura care sunt
agrementate tehnic in Rominia de catre organisme abilitate. Aceste aparate vor fi supuse reviziilor tehnice in
conformitate cu cartile tehnice ale fiecaruia. Reviziile tehnice se vor face de catre unitatile de service ale
furnizorului de aparate la intervalele de timp precizate de producator. Imbinarile se realizeaza numai de
sudori autorizati.
Imbinarea conductelor si fitingurilor din polietilena in functie de dimensiuni se realizeaza
urmatoarele procedee:
-imbinare prin sudura cap la cap , se realizeaza intre conducte sau conducte si fitinguri pentru sudura
cap la cap cu diametre de cel putin 75 mm.
–imbinarea prin electrofuziune , se realizeaza intre conducte obisnuite si electrofitinguri din
polietilena avind diametrele de peste 32mm(diametre pentru care exista electrofitinguri).
–imbinarea cu fitinguri mecanice
Imbinarea dintre o conducta din polietilena si o conducta sau fiting printr-o infiletare racord de
compresie, flansa sau alte tipuri este o imbinare mecanica. Ansamblu astfel realizat trebuie sa asigure o
rezistenta la presiune si etanseitate pe durata normala de viata, se realizeaza intre conducte si fitinguri avind
diametrele cuprinse intre 32 si 125mm .
Fitingurile mecanice sunt nedemontabile fiind formate din: corp, inel interior, garnituri de etansare.
Imbinarea intre fitingul interior si teava se realizeaza prin simpla introducere a tevii in fiting, capatul
fitingului fiind sanfrenat si curatat anterior introducerii.
Alte tipuri de imbinari cu fitinguri mecanice se pot folosi cu conditia de a fi atestate/agrementate
tehnic.
Imbinarile dintre conductele din poletilena si conductele din metal se realizeaza cu fitinguri de
trecere pentru diametre nominale cuprinse intre 32 si 63 mm. Acestea pot fi fixe (sudate atit pe conducta din
polietilena cit si pe conducta din metal) sau demontabile (cu filete si flanse in camin de vizitare) pentru
diametre mari. Fitingurile de trecere se monteaza pe portiunea orizontala a conductelor.
Controlul calitatii sudurilor pentru conducte din polietilena se face vizual si dupa caz prin metode
nedistructive conform prevederilor proiectului de executie avizat de operatorul licentiat de distributie.
Controlul vizual al caliatii sudurilor are la baza prevederile prescriptiei tehnice CR 21.
Operatorul sistemului de distributie are obligatia de a controla , in timpul executiei, caliatatea
lucrarilor pentru retelele de distributie , sub aspectele pe care le considera necesare , avind dreptul de a cere
constructorului efectuarea verificarii sudurilor prin oricare din metodele prezentate.
In cazul in care caliatea lucrarilor nu corespunde prevederilor prezentelor norme tehnice , a
standardelor si procedurilor aplicabile , aperatorul sistemului de distributieindreptatit pentru controlul
lucrarilor are dreptul de a solicita constructorului refacerea lucrarilor la nivelul de calitate corespunzator.
Pentru distributiile noi investitorul este obligat sa incheie contract cu un operator licentiat de
distributie in scopul asigurarii controlului lucrarilor pe parcursul executiei.
10
Nu se admite nici un fel de interventii pentru corectarea oricaror tipuri de imbinari.
Imbinari prin flanse se admit la :
- conducte ingropate , numai la armaturi (vane) sau legaturile de separare electrica montate in
camine de vizitare , cu izolare anticoroziva corespunzatoare;
- in statii si posturi de reglare masurare;
- conducte si armaturi cu diametrul mai mare de 50 mm , montate aparent;
Imbinarile prin racord olandez se admit numai la :
- regulatoare de presiune pentru debit mic;
- contoare volumetrice cu membrana;
- aparate de utilizaredupa robinetul de siguranta montat pe conducta.
Pentru schimbari de directie , ramificatii si reductii la conductele din otel , se pot utiliza:
- fitinguri filetate , numai la instalatii aparente;
- curbe trase pentru sudare;
- tevi trase curbate la rece, cu diametrul nominal pina la 100mm , pe masini speciale;
- tevi trase curbate la cald , cu diametrul nominal pina la 350mm;
- curbe din segmente , confectionate din tevi trase , tevi sudate elicoidal si din tole de otel,
pentru conducte cu diametrul nominal peste 350mm, cu conditia controlului integral al sudurilor prin metode
nedistructive;
- ramificatii prin sudare directa pe conducte principale , permise numai pe conducte principale
cu diametrul de cel putin 40mm, pentru ramificatii cu diametrul minim de 20 mm;
-ramificatii prin mufe sudate pe conducta principala , permise pe conducte cu diametrul de cel
putin 20 mm, pentru ramificatii cu diametrul egal sau mai mic decit conducta principala.
La curbarea tevilor trase se respecta razele minime de curbura indicate in standard 830.
In cazul conductelor care se supun godevilarii se respecta razele de curbura impuse de standardele
aplicabile. Curbarea tevilor sudate longitudinal se realizeaza pozitionind cordonul de sudura paralel cu axa
neutra a curbei.
Indoire tevilor si confectionarea curbelor se realizeaza:
-pe baza inei tehnologii verificate;
-cu un control tehnic corespuzator;
Ramificatia din conducte aparente este admisa prin:
-fitinguri la conducte cu diametrul pina la 100mm;
-sudura la conducte cu diametrul mai mare de 100mm.
Ramificatia dintr-o conducta subterana este admisa prin racord direct, sudat pe conducta.
Daca diametrul ramificatiei depaseste 50% din diametrul conductei, se intareste derivatia prin gusee
triunghiulare. La tevile sudate , racordarea nu se executa pe cordonul de sudura.
Pentru realizarea schimbarilor de directii, ramificatii si reductii la conductele din polietilena se pot
utiliza:
-fitinguri uzinate;
-injectate ( coturi, curbe, teuri, reductii,etc.) ;
-din segmente de conducta prin sudura cap la cap (coturi, teuri,);
-curbarea al rece a conductelor din polietilena (dupa raza de curbura permisa de material in functie
de diametrul nominal si grosimea peretelui)
Pentru realizarea unei schimbari de directie tevile din polietilena pot fi curbate fara aport de caldura.
11
Pe parcursul execuţiei se va acorda o atenţie deosebită măsurilor de protecţia muncii privind
manipularea materialelor şi echipamentelor necesare execuţiei în vederea evitării accidentelor, atât ale
muncitorilor, cât şi ale beneficiarului.
Se vor respecta HG 1048/2006 privind cerinţele minime de securitate şi sănătate pentru utilizarea de
către lucrători a echipamentelor individuale de protecţie la locul de muncă, HG 1149/2006 privind cerinţele
minime de SSM pentru utilizarea în muncă a echipamentelor de muncă şi HG 300/2006 privind cerinţele
minime de SSM pentru şantiere temporare.
Executarea lucrărilor cu foc deschis în spaţii cu pericol de incendiu este admisă numai după luarea
măsurilor necesare de apărare împotriva incendiilor şi numai după obţinerea permisului de lucru cu foc.
Mijloacele de stingere a incendiilor se amplasează la loc vizibil şi uşor accesibil şi se verifică la
termenele prevăzute în instrucţiunile date.
Obligaţiile şi răspunderile pentru apărarea împotriva incendiilor se stabilesc în conformitate cu
legislaţia în vigoare şi revin conducătorilor locurilor de muncă şi personalului de execuţie.
Se vor respecta: Ord. 163/2007 pentru aprobarea Normelor generale de apărare împotriva
incendiilor, Ord. 210/2007 pentru aprobarea Metodologiei privind identificarea, evaluarea şi controlul
riscurilor de incendiu şi Legea 307/2006 privind apărarea împotriva incendiilor.
În caz de incendiu, se va alarma grupul de pompieri militari la telefon 112.
8. PROTECŢIA MEDIULUI
În toate etapele de proiectare, executare şi exploatare a sistemelor de alimentare cu gaze naturale se
respectă prevederile legale specifice protecţiei mediului şi a apelor.
Protecţia mediului, ca obiectiv public de interes major, este reglementată printr-o serie de acte
normative care urmăresc eliminarea sau reducerea impactului negativ produs asupra mediului. Principalele
acte normative care constituie Legislaţia şi Politica de Mediu, aflate în vigoare, sunt:
-OUG 195/2005 privind protecţia mediului, cu modificările şi completările ulterioare;
-OU 243/2000 privind protecţia atmosferei;
-Legea 211/2011 privind regimul deşeurilor;
-HG 856/2002 privind evidenţa gestiunii deşeurilor şi pentru aprobarea listei cuprinzând deşeurile
periculoase.
La execuţia lucrărilor în sistemele de alimentare cu gaze naturale, executantul trebuie să asigure
aplicarea următoarelor măsuri:
-evacuarea deşeurilor rezultate în urma desfacerii pavajelor în locurile stabilite de administraţia
locală;
-evacuarea surplusului de pământ spre gropile de împrumut stabilite de administraţia locală;
-deşeurile feroase rezultate vor fi predate la unităţile specializate de recuperare;
-produsele de balastieră se vor asigura numai din unităţile specializate;
-la desfacerea spaţiilor verzi se va asigura depozitarea protejată a suportului cu vegetaţie şi a
stratului de pământ fertil, în vederea readucerii zonei afectate la starea iniţială;
-deşeurile rezultate la prelucrarea capetelor ţevilor din polietilenă vor fi predate la unităţile
specializate de recuperare;
-la punerea în funcţiune a instalaţiilor noi se va urmări reducerea la minim a volumelor de gaze
naturale eliberate în atmosferă;
-se va asigura conştientizarea angajaţilor asupra obligativităţii respectării măsurilor de protecţia
mediului.
Intocmit:
ing. Stefan Ionut
inst. aut. PGD
aut. nr. 212160314/2026
14
Anexa
APROBAT VIZAT
Cod lucrare:
Data intocmirii:
PLAN PROPRIU
DE SECURITATE ŞI SĂNĂTATE ÎN MUNCĂ
1.00 GENERALITĂTI
- Beneficiar: _ ENGIE ROMANIA S.A. (client ANGHEL DUMITRU)
- Reprezentată de: _________________________ __________________________
- Manager de proiect (executant): ING. ISPAS ANDREI , INST. AUT. EGD
- Responsabil lucrări(diriginte santier DGSR): ___ __________________________________
- Coordonator lucrare (executant): ING.ISPAS ANDREI
- Firmă antreprenoare: DIVERSINST SRL
- Responsabil cu securitatea (R.S.): ING. STEFAN DINU
- Responsabil muncitori în ceea ce priveste securitatea (SP):
- Responsabil santier (IP) : ING. ISPAS ANDREI
- Medic medicina muncii : ________________
- Data începerii lucrărilor (intrării în şantier): dec. 2022
- Data finalizării (Data ieşirii din şantier): dec. 2022
- Durata lucrărilor:_____1_____luni;
15
- descrierea (tipul) lucrarilor
Pentru identificarea si analiza riscurilor pe care le comportă lucrările în cauză s-a decis examinarea fiecărei faze de
lucru si analizarea activitătii pe care o presupune aceasta.
b) identificarea riscurilor:
identificarea riscurilor s-a realizat luând în considerare următoarele elemente:
- dimensiunea si planul santierului;
- miscarea persoanelor si a vehiculelor;
- conditii de mediu;
- organizarea si metodele de lucru.
16
Data prevăzută pentru începerea lucrărilor: dec. 2022
Data prevăzută pentru finalizarea lucrărilor: dec. 2022
2.03 Muncitori
Muncitorii au obligatiile prevăzute de art. 23 din Legea SSM nr 319/2006, în special obligatia de a respecta cu
exactitate dispozitiile primite de la IP, SP , seful de echipă sau de la seful de santier si de a utiliza EIP.
Mai exact:
Toti muncitorii trebuie să respecte, pe lângă prevederile legale, toate normele interne stabilite de firmă si
comunicate de superiorii responsabili cu protectia colectivă si individuală;
Toti muncitorii au obligatia de a mentine în perfectă ordine propriul loc de muncă si utilajele atribuite;
Toti muncitorii au obligatia de a utiliza corect dispozitivele de protectie individuală puse la dispozitia acestora.
De asemenea, au obligatia de a asigura întretinerea acestora, verificarea eficientei acestora, precum si de a
semnala superiorilor directie eventualele deficiente în timp util;
Toti muncitorii au obligatia de a utiliza corect dispozitivele de protectie colectiva (blindajele metalice,dulapi de
lemn) puse la dispozitia acestora;
17
Toti muncitorii au obligatia de a utiliza corect utilajele, aparaturile, instrumentele, materialele, mijloacele de
transport si echipamentele de lucru puse la dispozitia lor; de asemenea, au obligatia de a verifica eficienta
acestora, precum si de a semnala superiorilor directi eventualele deficiente în timp util;
Toti muncitorii au obligatia de a semnala în timp util superiorilor directi eventualele situatii de pericol care pot
apărea în timpul executării lucrărilor;
Toti muncitorii au obligatia de a se supune controalelor medicale prevăzute conform procedurilor medicale
prevăzute de medicul de întreprindere;
Toti muncitorii au obligatia de a contribui, împreună cu firma, la îndeplinirea tuturor activitătilor necesare
pentru protejarea securitătii si sănătătii la locul de muncă.
există următoarele interdictii exprese:
Este interzisă efectuarea în mod arbitrar a unor operatii care ar putea pune în pericol siguranta proprie sau a
altor persoane, fie acestea colegi de muncă sau terti.
Este interzisă modificarea dispozitivelor de protectie individuală, echipamentelor, aparaturilor, utilajelor si
mijloacelor de transport fără autorizatie din partea superiorilor directi;
Este interzis accesul în locuri a căror destinatie nu este cunoscută, fără autorizatie prealabilă din partea
superiorului direct.
Este interzisă utilizarea de echipamente, utilaje, aparaturi si mijloace de transport care nu apartin firmei, fără
autorizatie prealabilă din partea superiorilor directi.
In ceea ce priveste activitătile desfăsurate în apropierea liniilor electrice aeriene, mentinute în exploatare,
acestea vor trebui să fie executate de persoane care îndeplinesc conditiile prevăzute (de către angajati
instruiti si experti) .
18
Prin dispozitive de protectie individuală (EIP) se întelege orice echipament destinat a fi purtat de muncitor în scopul
protejării acestuia împotriva riscurilor care ar putea ameninta siguranta sau sănătatea acestuia în timpul activitătilor
de muncă. Echipamentele (EIP) distribuite muncitorilor trebuie să fie conforme normelor prevăzute de H.G 1048/2006
sau trebuie să corespundă regulilor stabilite de alte tări EU cu conditia să asigure un nivel echivalent de sigurantă.
Toti muncitorii au obligatia de a utiliza corect echipamentele de protectie individuală primite.
Acestia au obligatia de a le păstra în conditii de igienă, de a le întretine, de a le verifica starea de eficientă si de a
semnala superiorilor directi eventualele deficiente în timp util.
Pentru atingerea acestui scop au fost stabilite proceduri de întreprindere care se bazează pe formarea personalului:
În cadrul fiecărei echipe, cel putin o persoană a frecventat un curs de prim-ajutor tinut de medicul de
întreprindere si un curs de prevenire a incendiilor, de asemenea, în organizarea de santier există o trusă de
prim-ajutor si doua extinctorare;
19
Toate echipele au cel putin un telefon mobil si o listă cu numerele de telefon ale firmei si ale serviciilor
publice care pot fi apelate în caz de necesitate;
Planul de urgentă trebuie actualizat periodic, atât în caz de necesitate cât si în caz de modificări.
PLANUL DE URGENTĂ TREBUIE VERIFICAT PERIODIC (ANUAL) SI TOT PERIODIC TREBUIE EFECTUATE
SIMULĂRI.
5.01 NUMERE UTILE PENTRU SITUATII DE URGENTĂ SI ACORDAREA
PRIMULUI AJUTOR
UNITATI EXTERNE TELEFON
POMPIERI 112 112
URGENTE MEDICALE cu ajutorul elicopterelor 112
POLITIA 112
FURNIZOR GAZ 928
FURNIZOR ENERGIE ELECTRICĂ CEZ 0251929
20
___________________________________________________________________________________________
6.00 MĂSURI PENTRU ASIGURAREA SĂNĂTĂŢII LUCRĂTORILOR ŞI ACORDAREA PRIMULUI AJUTOR
Fiecare angajator, pe cont propriu, îşi ia măsurile necesare privind asigurarea medicală a angajaţilor.
Vor fi folosiţi pe şantier numai muncitori apţi din punct de vedere medical şi numai la lucrările pentru care au primit
aviz medical. Este interzis cu desăvârşire utilizarea muncitorilor la activităţi pentru care nu au aviz medical.
Fiecare angajator va asigura pe şantier cel puţin o trusă medicală de prim ajutor care va fi menţinută în permanenţă
completă, într-un loc în care să poată fi folosită în orice moment.
Fiecare angajator îşi va instrui din rândul angajaţilor de pe şantier o persoană în vederea acordării primului ajutor în
caz de accidentare. Acesta va fi din rândul persoanelor care au cea mai mare stabilitate pe şantier pentru a fi în
permanenţă prezent.
Prin grija angajatorilor se vor asigura condiţii igienice de lucru, materiale pentru igiena personală (săpun, cremă
pentru îngrijirea mâinilor, etc.).
Pe timp călduros, cu temperaturi extreme, se vor lua măsuri pentru protecţia lucrătorilor prin reducerea programului
de lucru şi acordarea apei minerale, conform normelor în vigoare.
In caz de:
a. Electrocutare:
Se scoate accidentatul de sub acţiunea curentului electric prin deconectarea porţiunii din instalaţie în contact
cu acidentatul, prin deconectare de la tablou sau prin smulgerea firelor.
ATENŢIE! – se izolează şi semnalizează zona afectată cu indicatoare de securitate şi se intervine cu
materiale electroizolante (mănuşi, halat,cizme sau bocanci electroizolanti, salopetă, lemn, plastic, etc.).
Se întinde accidentatul pe un loc uscat, se trage capul victimei şi se introduce sub ceafă un suport de haine.
Se desface cămaşa şi se eliberează căile respiratorii.
Se deschide gura şi dacă este cazul se eliberează limba.
Se urmăreste pulsul inimii şi dacă se impune se face respiraţie artificială gură la gură (în cazul când gura
poate fi deschisă) sau gură la nas, după care operaţia de reanimare se execută prin mişcarea braţelor apăsate
de coşul pieptului.
Primul ajutor se execută până la venirea personalului medical.
b. Răniri-hemoragii;
Se opreşte sângele în zona afectată prin aplicarea unui garou deasupra rănii sau alt material flexibil (tub de
cauciuc, cravată, curea, sfoară, etc.) sau prin apăsarea unui pansament direct pe rană.
Se dezinfectează rana (cu apă oxigenată şi tifon steril).
Se aplică pe rană câteva comprese sterile încât toată suprafaţa să fie acoperită.
Se va transporta la prima unitate spitalicească.
c. Fracturi:
Fracturile pot fi închise sau deschise. Primul ajutor va consta în:
- Imobilizarea fracturii cu ajutorul atelelor confecţionate din lemn sau carton.
- Transportul bolnavului la cabinetul medical sau spital.
- În cazul când accidentatul are o hemoragie, se procedează de urgenţa la oprirea acesteia prin mijloacele
cunoscute, se pansează rana, se imobilizează fractura şi se transportă la spital.
În cazul fracturii coloanei vertebrale, accidentatul se va imobiliza pe un plan dur.
Se va aşeza cu faţa în sus, încât să se asigure permeabilitatea căilor respiratorii.
Se va transporta de urgenţă la spital.
d. Luxaţii-entorse:
Se imobilizează provizoriu articulaţia cu atele.
Se pansează rana plaga (atunci când există).
Se transportă accidentatul la spital.
e. Arsuri:
Se scoate accidentatul din zona periculoasă.
Se aplică comprese cu apă curată pentru a întrerupe activitatea căldurii asupra ţesuturilor.
Dacă hainele ard, se aruncă peste victimă o pătură sau haină.
Dacă victima cere de băut se va da apă îndulcita, ceai, limonadă, etc.
În cazul arsurilor de natură chimică, dacă substanţa este lichidă, se impune spălarea simplă, de preferinţă cu
apă călduţă.
Se transportă victima la spital.
21
Înainte de a-si începe activitatea pe santier, personalul nou-angajat trebuie format prin cursuri tinute de
Responsabilul pentru securitate si de un Asistent instructor care va fi tutorul noului angajat până când acesta atinge
nivelul de instruire prevăzut.
Întreg personalul va participa periodic la cursuri de perfectionare pe teme specifice sau generale, atât în cadrul firmei
cât si în cadrul unor structuri externe.
Activitatea de pregătire si formare se consemnează într-un registru special (vezi sistemul de calitate al firmei).
8.00 ACCIDENTE
În fiecare echipă există una sau mai multe persoane pregătite să acorde primul ajutor sau să acorde îngrijiri medicale
simple. Aceste persoane sunt pregătite prin cursuri de formare tinute de medicul de întreprindere. În caz de accident,
aceste persoane evaluează gravitatea acestuia si iau măsuri pentru organizarea primul ajutor. Fiecare organizare de
santier are o trusă medicală care contine materialele necesare pentru interventiile de prim ajutor; această trusă este
în responsabilitatea sefului de echipă care va trebui să semnaleze eventuala necesitate de completare a acesteia si să
prevadă verificările periodice (stare, valabilitate etc.).
În cazul în care accidentul determină incapacitatea de muncă, angajatorul va trebui să anunte în termen de 48 de ore
de la producerea accidentului:
- inspectoratul teritorial de munca pe raza caruia a avut loc accidentul;
- inspectoratul teritorial de munca din localitatea in care societatea are sediul social;
- politia din localitatea pe raza caruia a avut loc accidentul;
si va consemna acest lucru în registrul de accidente în cazul în care acesta implică o absentă de cel putin o zi de la
locul de muncă.
Ambele semnalări vor trebui să fie însotite de o copie a certificatului medical eliberat de medicul din ambulatorul sau
de la urgentă.
În caz de accident mortal sau care va duce probabil la moartea accidentatului, semnalarea accidentului de muncă va
trebui transmisă imediat la ITM. Când angajatul îsi redobândeste capacitatea de muncă, în momentul prezentării
adeverintei medicale care dovedeste vindecarea, se vor înscrie în registrul de accidente data revenirii muncitorului
accidentat si numărul total de zile de absentă.
B) identificarea riscurilor:
Identificarea riscurilor s-a realizat luând în considerare următoarele elemente:
- dimensiunea si planul santierului;
- miscarea persoanelor si a vehiculelor;
- conditiile de mediu;
- organizarea si metodologiile de lucru.
22
C) măsuri de prevenire si protectie:
Pe baza experientei specifice acumulate în ceea ce priveste contractele de antrepriză, au fost identificate măsurile cu
caracter general capabile să garanteze, pe toată durata executiei lucrărilor, respectarea normelor pentru prevenirea
accidentelor si protejarea sănătătii muncitorilor.
Rezultatele analizei efectuate au fost centralizate în tabelele de mai jos.
Pentru activitătile de mai sus există următoarele riscuri specifice (cu referire la tabelul riscurilor si la lista de
activităti):
Pericole identificate:
- pericol general (a);
- manipulare instrumente (m);
- deplasare cu mijloace auto (b);
- posibile interferente cu retele de utilităti (apă, electricitate, gaz) (c);
- manipularea manuală a sarcinilor (d);
- utilizarea de echipamente care produc zgomot (e);
- asperitatea zonei si a terenurilor (f);
- manipularea manuală a sarcinilor (g);
- atacuri ale animalelor si insectelor (h);
- conditii climatice nefavorabile (i);
- surparea peretilor santului (j).
Riscuri asociate:
- vătămarea diferitelor părti ale corpului prin alunecare/lovire de obiecte (a);
- tăiere, lovire/strivire de obiecte în miscare si corpuri străine în ochi (m);
- accident rutier (b);
- deces sau arsură datorită electrocutării sau temperaturii înalte (c);
- leziuni ale aparatului auditiv (e);
- răsturnarea utilajelor (b) (f);
- leziuni dorso-lombare (g);
- muscături de animale si întepături de insecte (h);
- disconfort imediat sau întârziat (i);
- îngropare (j).
Măsuri de prevenire:
- LEGEA 319/2006 cap IV;
24
- IP-SSM;
- IP02/2006, IP04/2006, IP05/2006, IP12/2007, IP09/2007, IP14/2007IP15/2007, IP18/2008, IP13/2007,
IP08/2006;
- HG 1051-2006 pentru limitarea manipulării individ. a sarcinilor la 30 kg;
- HG 971/2006-Semnalizare de securitate la locul de munca;
- HG 1146/2006- Utilizarea in munca de catre lucratori a echipamentelor de munca;
- HG 1048/2006 Utilizarea in munca a E.I.P. de catre lucratori;
- HG 1091/2006 Cerinte minime de securitate si sanatate pentru locul de munca;
- codul rutier.
Măsuri de protectie:
- dispozitive de protectie individuale (jachetă cu vizibilitate ridicată dacă în zonă există trafic, cască de lucru,
mănusi de lucru, încăltăminte de protectie, ochelari, căsti pentru protejarea auzului);
- măsuri colective (îndepărtarea persoanelor neautorizate din zona de lucru si folosirea obligatorie a
echipamentelor de protectie colectiva);
- indicatoare rutiere si de santier.
Măsuri operationale:
- verificati, înainte de începerea lucrărilor, eficienta instrumentelor, echipamentelor, utilajelor, a E.I.P. si a
dispozitivelor de sigurantă;
- utilizati EIP;
- delimitarea si semnalizarea zonei de santier;
- solicitati scoaterea de sub tensiune a liniilor care interferează;
- precautie în cazul lucrărilor de săpături în zonele unde există conducte;
- respectati distanta de sigurantă fată de raza de actiune a utilajelor;
- îndepărtati persoanele care nu sunt indispensabile executării lucrărilor;
- utilizati utilajele conform caracteristicilor acestora;
- atentie la traseele pe teren abrupt sau accidentat;
- atentie la tereneurile moi;
- este interzisă constituirea de depozite de materiale în apropierea marginilor santului;
- proptirea peretilor cu grinzi de sustinere în cazul santurilor cu adâncime mai mare de 1,50 m si interzicerea
accesului în acestea în astfel de conditii de adâncime ;
- armarea eventuală a santurilor în cazul pericolului de cedare sau pentru dimensiuni mai mari de 1,50 m;
- împrejmuirea santierului.
Fisa B Faza de lucru: montaj conducte, camine
Descriere operatii: montaj conducte,camine in sant cu sectiune fixă săpat în teren de diverse tipuri
Instrumente, echipamente si mijloace specifice: excavator, eventual cu picamer, camion cu benă rabatabilă, cazma,
baros, târnăcop, perforator, scară, motopompă, generator de curent electric, blindaje metalice,dulapi de lemn, aparat
de sudura cap-cap, indicatoare rutiere si de santier, bormasini, picamar, motocompresor, carota, fuzeta, motomai,
placa vibratoare, fierastrau de mana si/ sau electric.
Pericole identificate:
- pericol general (a);
- manipulare instrumente (m);
- deplasare cu mijloace auto (b);
- posibile interferente cu retele de utilităti (apă, electricitate, gaz) (c);
- manipularea manuală a sarcinilor (d);
- utilizarea de echipamente care produc zgomot (e);
- asperitatea zonei si a terenurilor (f);
- manipularea manuală a sarcinilor (g);
- atacuri ale animalelor si insectelor (h);
- conditii climatice nefavorabile (i);
- surparea peretilor santului (j).
Riscuri asociate:
- vătămarea diferitelor părti ale corpului prin alunecare/lovire de obiecte (a);
- tăiere, lovire/strivire de obiecte în miscare si corpuri străine în ochi (m);
- accident rutier (b);
- deces sau arsură datorită electrocutării sau temperaturii înalte (c);
- leziuni ale aparatului auditiv (e);
- răsturnarea utilajelor (b) (f);
- leziuni dorso-lombare (g);
- muscături de animale si întepături de insecte (h);
- disconfort imediat sau întârziat (i);
- îngropare (j).
Măsuri de prevenire:
25
- LEGEA 319/2006 cap IV;
- IP-SSM- IP 02/2006, IP04/2006, IP05/2006, IP12/2007, IP09/2007,IP14/2007IP15/2007, IP18/2008,
IP13/2007,IP08/2006;
- HG 1051-2006 pentru limitarea manipulării individ. a sarcinilor la 30 kg;
-HG 971/2006-Semnalizare de securitate la locul de munca;
- HG 1146/2006- Utilizarea in munca de catre lucratori a echipamentelor de munca;
- HG 1048/2006 Utilizarea in munca a E.I.P. de catre lucratori;
- HG 1091/2006 Cerinte minime de securitate si sanatate pentru locul de munca;
- codul rutier.
Măsuri de protectie:
- dispozitive de protectie individuale (jachetă cu vizibilitate ridicată dacă în zonă există trafic, cască de lucru,
mănusi de lucru, încăltăminte de protectie, ochelari, căsti pentru protejarea auzului);
- măsuri colective (îndepărtarea persoanelor neautorizate din zona de lucru si folosirea obligatorie a
echipamentelor de protectie colectiva);
- indicatoare rutiere si de santier.
Măsuri operationale:
- verificati, înainte de începerea lucrărilor, eficienta instrumentelor, echipamentelor, utilajelor, a E.I.P. si a
dispozitivelor de sigurantă;
- utilizati EIP;
- delimitarea si semnalizarea zonei de santier;
- solicitati scoaterea de sub tensiune a liniilor care interferează;
- precautie în cazul lucrărilor de săpături în zonele unde există conducte;
- respectati distanta de sigurantă fată de raza de actiune a utilajelor;
- îndepărtati persoanele care nu sunt indispensabile executării lucrărilor;
- utilizati utilajele conform caracteristicilor acestora;
- atentie la traseele pe teren abrupt sau accidentat;
- atentie la tereneurile moi;
- este interzisă constituirea de depozite de materiale în apropierea marginilor santului;
- proptirea peretilor cu grinzi de sustinere în cazul santurilor cu adâncime mai mare de 1,50 m si interzicerea
accesului în acestea în astfel de conditii de adâncime;
- armarea eventuală a santurilor în cazul pericolului de cedare sau pentru dimensiuni mai mari de 1,50 m;
- împrejmuirea santierului.
Fisa C Faza de lucru: inglobare, compactare, refacere terasament.
Descriere operatii:
inglobare,compactare,refacere terasament in sant cu sectiune fixă săpat în teren de diverse tipuri
Instrumente, echipamente si mijloace specifice: excavator, camion cu benă rabatabilă sau bascula, sapă, cazma,
târnăcop,grebla, scară, motomai,placa compactare indicatoare rutiere si de santier.
Pericole identificate:
- pericol general (a);
- manipulare instrumente (m);
- deplasare cu mijloace auto (b);
- posibile interferente cu retele de utilităti (apă, electricitate, gaz) (c);
- manipularea manuală a sarcinilor (d);
- utilizarea de echipamente care produc zgomot (e);
- asperitatea zonei si a terenurilor (f);
- manipularea manuală a sarcinilor (g);
- atacuri ale animalelor si insectelor (h);
- conditii climatice nefavorabile (i);
- surparea peretilor santului (j).
Riscuri asociate:
- vătămarea diferitelor părti ale corpului prin alunecare/lovire de obiecte (a);
- tăiere, lovire/strivire de obiecte în miscare si corpuri străine în ochi (m);
- accident rutier (b);
- deces sau arsură datorită electrocutării sau temperaturii înalte (c);
- leziuni ale aparatului auditiv (e);
- răsturnarea utilajelor (b) (f);
- leziuni dorso-lombare (g);
- muscături de animale si întepături de insecte (h);
- disconfort imediat sau întârziat (i);
- îngropare (j).
Măsuri de prevenire:
26
- LEGEA 319/2006 cap IV;
- IP-SSM ;
- IP 02/2006, IP04/2006, IP05/2006, IP12/2007, IP09/2007, IP14/2007IP15/2007, IP18/2008, IP13/2007,
IP08/2006;
- HG 1051-2006 pentru limitarea manipulării individ. a sarcinilor la 30 kg;
- HG 971/2006-Semnalizare de securitate la locul de munca;
- HG 1146/2006- Utilizarea in munca de catre lucratori a echipamentelor de munca;
- HG 1048/2006 Utilizarea in munca a E.I.P. de catre lucratori;
- HG 1091/2006 Cerinte minime de securitate si sanatate pentru locul de munca;
- codul rutier.
Măsuri de protectie:
- dispozitive de protectie individuale (jachetă cu vizibilitate ridicată dacă în zonă există trafic, cască de lucru,
mănusi de lucru, încăltăminte de protectie, ochelari, căsti pentru protejarea auzului);
- măsuri colective (îndepărtarea persoanelor neautorizate din zona de lucru si folosirea obligatorie a
echipamentelor de protectie colectiva);
- indicatoare rutiere si de santier.
Măsuri operationale:
- verificati, înainte de începerea lucrărilor, eficienta instrumentelor, echipamentelor, utilajelor, a E.I.P. si a
dispozitivelor de sigurantă;
- utilizati EIP;
- delimitarea si semnalizarea zonei de santier;
- solicitati scoaterea de sub tensiune a liniilor care interferează;
- precautie în cazul lucrărilor de săpături în zonele unde există conducte;
- respectati distanta de sigurantă fată de raza de actiune a utilajelor;
- îndepărtati persoanele care nu sunt indispensabile executării lucrărilor;
- utilizati utilajele conform caracteristicilor acestora;
- atentie la traseele pe teren abrupt sau accidentat;
- atentie la tereneurile moi;
- este interzisă constituirea de depozite de materiale în apropierea marginilor santului;
- proptirea peretilor cu grinzi de sustinere în cazul santurilor cu adâncime mai mare de 1,50 m si interzicerea
accesului în acestea în astfel de conditii de adâncime ;
- armarea eventuală a santurilor în cazul pericolului de cedare sau pentru dimensiuni mai mari de 1,50 m;
- împrejmuirea santierului
DEPARTAMENT SSM:
__________________________________
PROTECTIA MEDIULUI
Denumirea investitiei : „ EXTINDERE CONDUCTA GAZE NATURALE PRESIUNE REDUSA”
In urma analizei proiectului de extindere retea si racord aferent , acesta nu se supune evaluarii impactului asupra
mediului si nu se supune evaluarii adecvate .
Proiectul nu intra sub incidenta art.28 din Ordonanta de urgenta a Guvernului nr.57/2007 privind regimul ariilor
naturale protejate , conservarea habitatelor naturale , a florei si faunei salbatice , cu modificarile si completarile
ulterioare .
1.Caracteristicile proiectului
Executie „ EXTINDERE RETEA GAZE NATURALE PRESIUNE REDUSA”
2. Localizarea proiectului
2.1. CRAIOVA , - str. DECENEU , NR. 72
-conductele de gaze naturale nou proiectate se vor amplasa in spatiul public , situat in intravilanul comunei,
conform prevederilor Certificatului de urbanism emis de PRIMARIA CRAIOVA ; folosinta actuala a terenului-cai
carosabile si pietonale ; destinatia dupa PUG-cai carosabile si pietonale ;
2.2.-relativa abundenta a resurselor naturale din zona , calitatea si capacitatea regenerativa a acestora : - nu este
cazul ;
2.3.-capacitatea de absorbtie a mediului , cu atentie deosebita pentru :
a) zonele umede : - nu este cazul ;
b) zonele costiere : - nu este cazul ;
c) zonele montane si cele impadurite : - nu este cazul ;
d) parcurile si rezervatiile naturale : - nu este cazul ;
e) ariile clasificate sau zonele protejate prin legislatia in vigoare : - nu este cazul ;
f) zonele de protectie speciala : - nu este cazul ;
g) ariile in care standardele de calitate a mediului stabilite de legislatie au fost deja depasite:- nu este cazul;
h) ariile dens populate : - nu este cazul ;
i) peisajele cu semnificatie istorica , culturala si arheologica : - nu este cazul .
28
ing. Stefan Ionut
inst. autorizat PGD
aut. nr. 212160314/2026 - ANRE
30
- Ordinul 210/2004 privind modificarea Ordinului ministrului apelor si
protectiei mediului nr. 860/2002 pentru aprobarea Procedurii de
evaluare a impactului asupra mediului si de emitere a acordului de
mediu
- HG nr. 1076 / 2004 privind stabilirea procedurii de realizare a
evaluării de mediu pentru planuri şi programme
- Ordinul 1798 / 2007 pentru aprobarea Procedurii de emitere a
autorizatiei de mediu
- Ordinul 175 / 2005 privind procedura de raportare a datelor referitoare
la activitatea de protectie a mediului de catre agentii economici cu
activitate industriala
- Ordinul nr. 1037 / 2005 privind modificarea Ordinului ministrului
apelor şi protecţiei mediului nr. 860/2002
Taxe - OUG 196 / 2005 actualizata privind Fondul pentru mediu
- Legea nr. 105/ 2006 pentru modificarea O.U.G. nr. 196/2005 privind
Fondul pentru mediu
- Legea nr. 292 / 2007 pentru modificarea OUG nr. 196/2005 privind
Fondul pentru mediu
- Ordinul nr. 549 / 2006 pentru aprobarea modelului şi conţinutului
formularului "Declaraţie privind obligaţiile la Fondul pentru mediu" şi a
instrucţiunilor de completare si depunere a acestuia
- Ordinul 578 / 2006 pentru aprobarea Metodologiei de calcul al
contributiilor si taxelor datorate la Fondul pentru mediu
Situatii de -Hotararea 804/2007 privind controlul asupra pericolelor de accident
urgenta major in care sunt implicate substante periculoase
-Legea 481/2004 privind protecţia civilă, republicată în Monitorul
Oficial nr. 554 din 22 iulie 2008
-Ordonanta de urgenta nr. 21/2004 privind Sistemul Naţional de
Management al Situaţiilor de Urgenţă
-Legea 15 / 2005 pentru aprobarea Ordonantei de urgenta a
Guvernului nr 21/2004 privind Sistemul National de Management al
Situatiilor de Urgenta.
-Legea nr. 212 / 2006 pentru modificarea şi completarea Legii nr.
481 /2004 privind protectia civilă
-Ordinul 647/2005 pentru aprobarea Normelor metodologice privind
elaborarea planurilor de urgenta in caz de accidente in care sunt
implicate substante periculoase
-Ordinul nr. 1184 / 2006 pentru aprobarea Normelor privind
organizarea şi asigurarea activităţii de evacuare în situaţii de urgenţă
-Ordinul 163/2007 pentru aprobarea Normelor generale de aparare
impotrina incendiilor
- Ordinul nr. 712 / 2005 pentru aprobarea Dispoziţiilor generale
privind instruirea salariaţilor în domeniul situaţiilor de urgenta
-Legea 307/2006 privind apararea impotriva incendiilor
31
FISA ASPECTE DE MEDIU
Impact Cerinte
Nr. (Proces , activitate, Aspect de mediu asupra legale/ Masuri
mediului
crt. produs) (cauza) (efect) alte cerinte
Conditii
normale;anormale-A
situatii de urgenta-U
Punerea in functiune-legatura in gaz (conducta din PE ) Adresa : CRAIOVA , str. DECENEU ,NR. 72
Emisii in aer
Ordinul Respectarea
1 Intrerupere furnizare gaz- 462/1993 instructiunilor
evacuarea gazului pe Poluarea Legea
conducta Emisii de gaze aerului 319/2006 de lucru aplicabile
Poluarea Ordinul
2 Sudura cu generator Emisii gaze esapament aerului 462/1993 Purtarea echipamentelor
Legea
319/2006 de protectie
Zgomot
Decopertare strat carosabil Ordinul
3 sau Zgomot din decopertare Poluare fonica 756/1997
vegetal si executie sapatura si sapatura
4 Executare cuplare prin Zgomot de la generatorul Poluare fonica Ordinul Respectarea
32
sudura de 756/1997 instructiunilor
a conductelor la aparatul de sudura de lucru aplicabile
Zgomot la proba de Ordinul Mentinerea
5 Verificarea etanseitatii presiune Poluare fonica 756/1997 echipamentelor
Ordinul
6 Refacerea zonelor afectate Zgomot la compactare Poluare fonica 756/1997
de lucrari
Deseuri
Decupare strat carosabil Poluarea
7 sau Deseuri asfaltice si din solului Colectarea si sortarea
vegetal si executie
sapatura sapaturi HG 856/2002 deseurilor
OU 78/2000 Transportul deseurilor la
Poluarea HG
8 Imbinarea prin sudura Deseuri PE solului 1061/2008 SALUBRITATE CRAIOVA SRL
a conductelor din PE conf. contract
Deversari in apa si/sau sol-Nu se produc deversari
Intocmit :
ing. Stefan Ionut
inst.aut.ANRE-PGD
aut. nr. 212160314/2026
TABEL RISCURI
DIVERSINST SRL ,
---------------------
DIVERSINST SRL
CRAIOVA , str. Vaslui , nr. 3 ( punct de lucru-nr. PELENDAVA 31C )
Tel. / fax – 0251 425 249
PROCES VERBAL
DE
PREDARE PRIMIRE
REGISTRU COORDONARE
pentru lucrarea : Extindere conducta gaze naturale presiune REDUSA
DATA :
Am predat , Am primit ,
DIVERSINST SRL DISTRIGAZ SUD RETELE SRL
DIVERSINST SRL
CRAIOVA , str. Vaslui , nr. 3 ( punct de lucru-nr. PELENDAVA 31C )
Tel. / fax – 0251 425 249
REGISTRU DE COORDONARE
DIVERSINST SRL ,
ANEXA
pentru lucrarea : Extindere conducta gaze naturale presiune REDUSA
Numele
antreprenorului Adresa Data interventiei
lucrarii pe santier
DIVERSINST SRL CRAIOVA, str. Vaslui , nr. 3 Conf. ordin de lucru
Numele
subantreprenorului Adresa Data interventiei
lucrarii pe santier
37
DIVERSINST SRL
CRAIOVA, str. Vaslui , nr. 3 ( punct de lucru-nr. PELENDAVA 31C )
Tel. / fax – 0251 425 249
PROCES VERBAL
DE
PREDARE PRIMIRE
38
DATA :
Am predat , Am primit ,
DIVERSINST SRL DISTRIGAZ SUD RETELE SRL
DIVERSINST SRL
CRAIOVA, str. Vaslui , nr. 3 ( punct de lucru-nr. PELENDAVA 31C )
Tel. / fax – 0251 425 249
10
11
40
12
13
14
15
16
17
DIVERSINST SRL ,
1
2
3
4
5
6
7
8
9
10
11
12
13
41
DIVERSINST SRL
C. La terminarea lucrarilor
1. Receptia lucrarilor conform HG E+B +P
373/2017
NOTA:
1. Beneficiarul este obligat sa prezinte prezentul program si data inceperii lucrarii la Inspectoratul de stat in constructii-CRAIOVA cu 10
zile inaintea inceperii lucrarii , odata cu varsarea cotei din C+M , cuvenita acestei unitati .
2. In timpul contractului se va verifica respectarea prescriptiilor DDE si a altor lucrari specifice aflate in executie
3. Constructorul va instiinta beneficiarul care va convoca proiectantul si Inspectoratul de stat in constructii- DOLJ la stadiul fizic
programat pentru realizarea controlului.
DIVERSINST SRL
√ 2
P2= P −0,56
δ - densitatea relativa a gazului (δ =0,554)
1
5 Q 2CS ∙ δ ∙ λ ∙T ∙ L
D5
43
Inlocuind datele in formula de mai sus, rezulta ca P2 calculata (reala) a gazului in căpătul terminal al
conductei este: P2= 0,746 bar
Astfel, extinderea conductei de distribuţie gaze naturale de presiune redusa se va realiza din polietilena PE100
SDR 11, va avea lungimea de 11 m si diametrul Dn 90 mm.
b) DETERMINAREA DILATATIEI SI A CONTRACŢIEI CONDUCTELOR DIN PE
Se foloseşte următoarea relaţie: Δl = L∙ a ∙t
unde :
Δl - modificarea in lungime [ mm ];
L - lungimea iniţiala a conductei [ m ];
a - coeficientul dilatării lineare: a = 0,2 [mm /m °C];
t - variaţia de temperatura iarna - vara la adancimea de 1m in pamant este de 8 °C
Inlocuind datele in formula de mai sus, rezulta o variaţie de lungime a conductei aleasa de:
Δl = 22,544 mm;
Pentru evitarea tensiunilor longitudinale la conducta din polietilena, se recomanda ca montajul ţevilor sa se faca
respectând următoarele condiţii’:
-montajul conductelor sa se faca de preferinţa dimineaţa;
- aşezarea conductei in sant sa se faca serpuit, pe pat de nisip.
Intocmit:
ing. Stefan Ionut, inst. aut. PGD, aut. nr. 2121160314/2021
44
