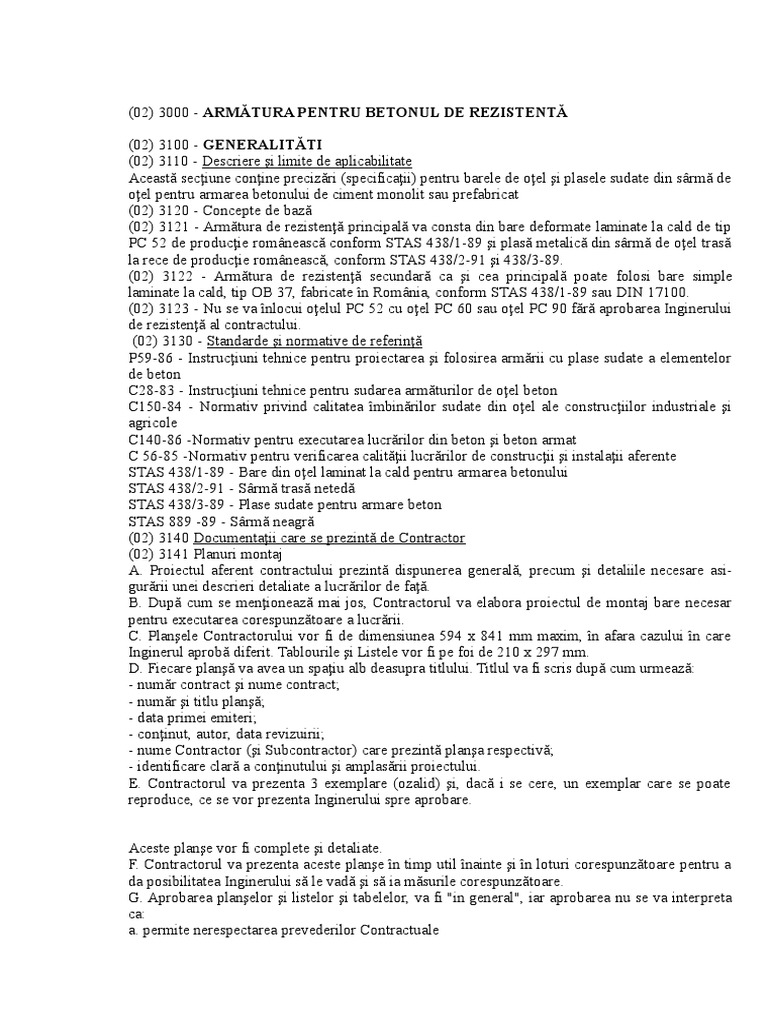

(02) 3000 - ARMĂTURA PENTRU BETONUL DE REZISTENTĂ

(02) 3100 - GENERALITĂTI

(02) 3110 - Descriere şi limite de aplicabilitate
Această secţiune conţine precizări (specificaţii) pentru barele de oţel şi plasele sudate din sârmă de
oţel pentru armarea betonului de ciment monolit sau prefabricat
(02) 3120 - Concepte de bază
(02) 3121 - Armătura de rezistenţă principală va consta din bare deformate laminate la cald de tip
PC 52 de producţie românească conform STAS 438/1-89 şi plasă metalică din sârmă de oţel trasă
la rece de producţie românească, conform STAS 438/2-91 şi 438/3-89.
(02) 3122 - Armătura de rezistenţă secundară ca şi cea principală poate folosi bare simple
laminate la cald, tip OB 37, fabricate în România, conform STAS 438/1-89 sau DIN 17100.
(02) 3123 - Nu se va înlocui oţelul PC 52 cu oţel PC 60 sau oţel PC 90 fără aprobarea Inginerului
de rezistenţă al contractului.
(02) 3130 - Standarde şi normative de referinţă
P59-86 - Instrucţiuni tehnice pentru proiectarea şi folosirea armării cu plase sudate a elementelor
de beton
C28-83 - Instrucţiuni tehnice pentru sudarea armăturilor de oţel beton
C150-84 - Normativ privind calitatea îmbinărilor sudate din oţel ale construcţiilor industriale şi
agricole
C140-86 -Normativ pentru executarea lucrărilor din beton şi beton armat
C 56-85 -Normativ pentru verificarea calităţii lucrărilor de construcţii şi instalaţii aferente
STAS 438/1-89 - Bare din oţel laminat la cald pentru armarea betonului
STAS 438/2-91 - Sârmă trasă netedă
STAS 438/3-89 - Plase sudate pentru armare beton
STAS 889 -89 - Sârmă neagră
(02) 3140 Documentaţii care se prezintă de Contractor
(02) 3141 Planuri montaj
A. Proiectul aferent contractului prezintă dispunerea generală, precum şi detaliile necesare asi-
gurării unei descrieri detaliate a lucrărilor de faţă.
B. După cum se menţionează mai jos, Contractorul va elabora proiectul de montaj bare necesar
pentru executarea corespunzătoare a lucrării.
C. Planşele Contractorului vor fi de dimensiunea 594 x 841 mm maxim, în afara cazului în care
Inginerul aprobă diferit. Tablourile şi Listele vor fi pe foi de 210 x 297 mm.
D. Fiecare planşă va avea un spaţiu alb deasupra titlului. Titlul va fi scris după cum urmează:
- număr contract şi nume contract;
- număr şi titlu planşă;
- data primei emiteri;
- conţinut, autor, data revizuirii;
- nume Contractor (şi Subcontractor) care prezintă planşa respectivă;
- identificare clară a conţinutului şi amplasării proiectului.
E. Contractorul va prezenta 3 exemplare (ozalid) şi, dacă i se cere, un exemplar care se poate
reproduce, ce se vor prezenta Inginerului spre aprobare.

Aceste planşe vor fi complete şi detaliate.

F. Contractorul va prezenta aceste planşe în timp util înainte şi în loturi corespunzătoare pentru a
da posibilitatea Inginerului să le vadă şi să ia măsurile corespunzătoare.
G. Aprobarea planşelor şi listelor şi tabelelor, va fi "in general", iar aprobarea nu se va interpreta
ca:
a. permite nerespectarea prevederilor Contractuale
b. îl scuteşte pe Contractor de răspunderile legate de greşeli, inclusiv în detalii, dimensiuni şi
materiale sau
c. aprobă nerespectarea detaliilor furnizate de Inginer, cu excepţia cazului în care prezentele
Specificaţii prevăd diferit.
H. Dacă planşele conţin modificări faţă de prevederile contractuale, Contractorul va descrie aceste
modificări într-o scrisoare de înaintare. Dacă sunt corecte, Inginerul poate aproba oricare sau
toate modificările respective. Dacă Contractorul nu descrie modificările propuse nu va fi scutit de
nici una din răspunderile de a executa lucrările conform prevederilor contractului chiar dacă
aceste planşe au fost aprobate
I. Dacă planşele sau graficele prezentate explicăa modificările conform Art. H deviind de la
prevederile Contractului, dar Inginerul socoteşte că acestea sunt în interesul Investitorului sau
sunt prea mici şi nu implică modificare substanţială a lucrării, Inginerul are dreptul să aprobe
aceste planşe fără modificări în contract
J. Dacă sunt aprobate de Inginer, fiecare exemplar de planşă se va identifica că a fost aprobată
prin ştampilare şi datare. Planşele care sunt parafate "ne-aprobat" se vor înapoia Contractorului cu
corecturile necesare pentru a fi reprezentate cu corecturile respective şi se vor supune aceleiaşi
metode ca la prima prezentare. La prezentările următoare Contractorul va atrage atenţia, scriind
pe planşele înaintate din nou, asupra altor modificări decât cele cerute de Inginer la prezentările
anterioare.
Contractorul va face orice modificări cerute de Inginer.
K. Când planşele de montaj s-au intocmit spre multumirea Inginerului, Contractorul va executa
lucrările de construcţii conform acestora şi nu va face nici o altă modificare în proiect cu excepţia
cazurilor în care există instrucţiuni scrise din partea Inginerului.
L. Contractorul va răspunde pentru, şi va suporta toate costurile şi daunele care pot apărea ca
urmare a comandării vreunor materiale sau ca urmare a începerii execuţtiei la o parte din lucrare
înainte de aprobarea Inginerului a planşelor de montaj necesare.
(02) 3142 Detalii şi montare armături
Contractorul va elabora cu suficient timp în avans faţă de momentul poziţionării detalii privind
imbinările curente dintre grinda-stâlp pentru a se convinge că dispunerea barelor în cadrul
îmbinării este posibilă şi că intre minimum 2 bare superioare distanţa liberă orizontală depăşeşte
dimensiunea vibratorului (lancea) care se va introduce pentru compactarea betonului proaspăt.
(02) 3143 Liste şi tabele
Contractorul va elabora singur extrasele de armătură şi detaliile de fasonare necesare pe baza
informaţiilor din planşele aferente Contractorului, pe planşele aprobate de montaj şi din prezentele
Specificaţii şi răspunde de asigurarea furnizării unor informaţii corecte la lansarea comenzilor
pentru armătură. Exemplare din aceste documente se vor prezenta Inginerului spre informare dar
acest lucru nu-l va scuti pe Contractor de nici una din răspunderile ce- i revin.

(02) 3150 Prelevare mostre şi încercări

(02) 3151 La livrare, fiecare partidă de bare de oţel va fi însoţită de copii certificate ale
încercărilor la fabrică pentru fiecare diametru şi fiecare şarjă, încercări care să ateste îndeplinirea
cerinţelor asupra compoziţiei chimice şi asupra rezistenţei.
(02) 3152 Se vor face teste de întindere suplimentare la cererea Inginerului la fiecare 30 tone de
bare de diametru mai mare (peste 10 mm  nominal) care se vor folosi ca armătură principală în
stâlpi şi grinzi.
(02) 3153 Contractorul va asigura mostrele pentru epruvetele de probă luate conform indicaţiilor
Inginerului din barele livrate la şantier.
(02) 3160 Impământarea carcasei de armare a clădirii
(02) 3161 Subcontractorul pentru armături va efectua cu preţ unitar separat, înnădirea prin sudură
a unor bare anume din pereţi, plăci şi tălpi astfel ca acestea să formeze conductori continui de
scurgere la pământ.
(02) 3162 Numărul, amplasarea şi alte detalii sunt arătate pe planşele pentru instalaţii electrice.
(02) 3200 PRODUSE SI MATERIALE
(02) 3210 Bare de oţel laminat la cald
(02) 3211 Bare rotunde netede pentru armare beton
Scriere prescurtată (simbol): OB 37
Condiţiile pentru compoziţia chimică a metalului lichid (laddle) şi caracteristicile mecanice sunt
redate în tabelul de la (02) 3213 şi (02) 3214.
Diametre: conform STAS 438/1-89.
Toleranţe: idem.
(02) 3212 Bare profilate pentru armarea betonului.
Scriere prescurtată (simbol): PC 52
Diametre: conform STAS
Toleranţe: idem
Tabelul de la (02) 3213 şi (02) 3214

(02) 3213 Compoziţie chimică

Tip Tip Compoziţie chimică, conţinut necesar %
material bară C max. Mn max. max.
Si S P
oţel 0.15- 0.40-
carbon OB 37 0.23 0.07 0.75 0.045 0.045
aliat Pc 52 0.16- 0.55 1.20- 0.045 0.045
0.22 1.60
*) Oţelul calmat poate avea 0.77% Si

(02) 3214 Caracteristici mecanice

Tip bară OB 37 Pc 52
Diametrul normal "d" mm 6-12 14-40 6-14 16-18
Curgere "Rc" kg/mm2 26x) 24x) 26 35
37 37 52 52
Rupere "R" min kg/mm2
25 25 20 20
Alungire A5 90 min.
Indoire la temperatura normală
- unghi 180o 180o 180o 180o
-  dorn x 0,5 0,5 3 3
x) valoarea superioară din RSI8

(02) 3220 Sârmă trasă la rece

(02) 3221 Sârmă netedă pentru armare constructivă
Diametre: conform STAS 438/2-91
Toleranţe: idem
Sârma netedă trasă va fi fabricată din oţel OL 34-1 fabricat în România conform STAS 500/2-80.
Condiţii puse compoziţiei chimice a materialului topit: niciuna
Caracteristici mecanice

Diametrul d mm 3-5
Curgere Rc kg/mm2 40
Rupere R kg/mm2 50
Alungire A10 90 min. 68
Indoire la rece
- unghi 180o
 - dorn d mm 10

(02) 3222 Plasă din sârmă de oţel sudată pentru armarea betonului.
La acest contract plasele nu vor fi de rezistenţă.
Condiţii: conform STAS
Diametre: idem
Toleranţe: idem
(02) 3223 Sârma de legat: sârmă moale neagră 1,00 mm oţel carbon conform STAS 889-89.
(02) 3230 Livrare, depozitare, manipulare şi protejare
(02) 3231 Bare armătură
Livrare şi marcare conform STAS 438/1-89.
Barele drepte şi/sau cele în colaci se vor depozita pe o platformă acoperită cu un strat de piatră şi
se vor stivui în ordine pe blocuri de beton deasupra nivelului pardoselii astfel încât să se permită
inspectarea şi identificarea lor şi menţinerea acestora fără praf şi departe de materiale dăunătoare.
(02) 3232 Plase oţel pentru armare
Livrare şi marcare conform STAS 438/3-89
Depozitare: ca la (02) 3231.
(02) 3233 Manipulare şi protejare armătură
In orice moment armătura se va menţine curată, fără urme de murdărie, vopsea, ulei, grăsime,
rugină neaderenţă, tunder, pământ aderent sau orice alt material care poate prejudicia aderenţa
dintre beton şi armătura sau care poate cauza corodarea armăturii sau dezintegrarea betonului.
Laptele de ciment sau de var aderent sau betonul întărit sau parţial întărit care poate rămâne pe
armătura după turnarea unei trepte precedente vor fi permise oricât doreşte Inginerul în măsura în
care aceste depuneri nu sunt prea mari sau sunt neaderente.

(02) 3300 CONDITII DE EXECUTIE

(02) 3310 Tăiere şi îndoire
(02) 3311 Barele livrate în colaci sau barele drepte îndoite la jumătate din motive de transport sau
barele incorect îndoite se vor îndrepta şi reîndoi prin metode care să nu prejudicieze materialul, fie
miezu,l fie nervurile. Barele care prezintă semne de fracturi se vor respinge.
(02) 3312 Armătura se va tăia şi/sau îndoi la rece conform prevederilor din BS 4466.
(02) 3313 Barele nu se vor tăia la flacără şi nu se vor încălzi înainte de tăiere, cu excepţia cazului
în care se obţine permisiunea expresă din partea Inginerului sau a Inginerului de Rezistenţă.
(02) 3320 Fixarea armăturii
(02) 3321 Armătura se va fixa exact şi se va asigura pentru prevenirea deplasărilor dincolo de
limitele prevăzute în toleranţe.
(02) 3322 Acoperirea cu beton a armăturii de bază la plăci şi tălpi de fundaţie, a etrierilor
stâlpilor şi grinzilor şi barele principale ale pereţilor, conform specificaţiilor din planşe se va
asigura şi menţine în limitele toleranţelor admise prin intermediul distanţierilor din ciment, plastic
sau metal.
Grosimea minimă a stratului de acoperire cu beton a armăturilor va respecta prevederile STAS
10107/0-90.
(02) 3323 Distanţierii se pot confecţiona din orice alt material durabil, care nu cauzează
corodarea armăturii şi nu duce la exfolierea acoperirii cu beton.
(02) 3324 Barele superioare se vor menţine în poziţia corectă prin capre corespunzătoare
(scaune). Caprele metalice, dacă nu sunt protejate pentru a fi conform cu condiţiile de mai sus
referitoare la distanţieri, se vor sprijini pe blocurile distanţiere din ciment ca cele de mai sus.
(02)3325 Lumina verticală necesară între straturi succesive de bare în grinzi sau elemente similare
se va menţine prin prevederea unor bare metalice de distanţare introduse la asemenea intervale
încât barele principale să nu facă săgeată vizibilă de distanţiere alăturate.
(02) 3326 Conexiunile ne-structurale (care nu sunt de rezistenţă) pentru poziţionarea armăturii se
pot confecţiona din sârmă neagră de oţel sau prin sudură de prindere (haftuire).
(02) 3330 Innădirea barelor, altele decât cele arătate pe planşe.
(02) 3331 Date generale
Contractorul va furniza oţelul beton de lungime integrală conform prevederilor din planşe, pe cât
este posibil.
Contractorul poate folosi 2 bare mai scurte în locul uneia lungi, cu condiţia ca acestea să fie sigur
joantate.
(02) 3332 In sensul prezentei Specificaţii, înădirea înseamnă orice îmbinare între 2 bare în afară de
cele din planşe care asigură transferul eforturilor teoretice de la bară la bară. Innădirile pot fi prin
suprapunere sau prin sudură. Sudura va fi cu arc electric.
(02) 3333 La tiranţi şi în stâlpi orice înnădire a barelor de armare principale se va suda. Innădiri
prin suprapunere nu se vor folosi la bare cu dimensiunea peste 25 mm. In plăci şi grinzi înădirea
armăturii la punctele de maximum efort se va evita ori de câte ori este posibil. Dacă se poate,
înnădirile din barele paralele a armăturii principale din grinzi se vor plasa decalat pe longitudinală,
pentru a slăbi eforturile în beton şi pentru a preveni aglomerarea barelor, lucru care ar împiedica
turnarea corespunzătoare a betonului în jurul barelor.
(02) 3334 Innădirile se consideră decalate dacă vor avea distanţa între axele înnădirilor cel puţin
cât lungimea suprapunerii înmulţită cu factorul 1.3.
(02) 3335 In scopul înregistrării, Contractorul va elabora şi prezenta în timp util 3 exemplare
(ozalid) şi, dacă i se va cere, un exemplar care se poate reproduce în care se arată dispunerea şi
detalii ale inădirilor efectiv executate, conform aprobării din partea Inginerului.
(02) 3336 Innădiri prin suprapunere în barele tensionate
Pentru armăturile solicitate la întindere se vor respecta lungimile de ancoraj (x) (suprapunere)
conform tabelului:

Valorile "l" pentru

Oţel Clasa betonului toleranţă bună condiţii defavorabile condiţii defavorabile de
condiţii bune de de aderenţă sau de aderenţă cumulate cu
funcţionare solicitare condiţii defavorabile
PC60 BC15, 35 45 55
BC20, BC25 30 40 50
PC52 BC10, BC15, 35 45 55
BC20, BC25 30 40 50
OB37 BC10, BC15, 40 50 60
BC20, BC25 35 45 55

(02) 3337 Innădiri sudate în barele tensionate

Innădirile sudate a barelor de oţel conform STAS 438/1- 89 se vor executa conform Normativului
C 28-83 pentru sudarea barelor de oţel pentru turnarea betonului.
Sudurile cap la cap se vor executa numai în condiţii de supraveghere într-un atelier aprobat.
Pe şantier, barele se vor îmbina cu eclise prin sudură de colţ obţinută cu ajutorul sudurii manuale
cu arc.
Contractorul va aduce toate dovezile spre a-l mulţumi pe Inginer cu privire la pregătirea sudorilor
folosiţi la lucrări, atât înainte de începerea sudurilor cât şi periodic în timpul operaţiunilor de
sudură conform condiţiilor din clauza 11.1 b din normativul de mai sus C 28-83.
Numele sudorilor calificaţi conform C 28-83, precum şi detalii privind orice teste trecute de
fiecare din aceştia se vor înregistra şi păstra la dispoziţia Inginerului oricând sunt cerute. Inginerul
va avea acces la atelierul Contractorului în orice moment rezonabil şi Contractorul îi va pune la
dispoziţie toate cele necesare inspectării în decursul operaţiilor de sudură.
Totuşi, Contractorul va avea răspunderea să asigure ca toate sudurile să se execute conform
normativului C 28-83 şi va asigura supravegherea necesară respectării acestei condiţii.
Contractorul va avea pe şantier un "Inspector de Sudură" care va fi prezent permanent pe toată
durata executării operaţiilor de sudură.
Se va ţine la zi o situaţie a tuturor sudurilor şi cu numele sudorilor care le-au executat.
Contractorul şi Inspectorul vor asigura luarea la cunoştinţă de către sudori a instrucţiunilor detali-
ate privind procedeul adoptat pentru sudură.
(02) 3340 Toleranţe
(02) 3341 Tăiere şi fasonare
Bare îndoite
peste până la şi inclusiv Plus Minus
- 1000 mm 5 5 mm
1000 mm 2000 5 10
2000 mm 5 25
(02) 3342 Când armătura trebuie să se introducă între 2 feţe de beton, dimensiunea din extrasul de
armătură se va determina ca dimensiune a betonului minus acoperirea nominală pe fiecare parte şi
minus scăderea toleranţelor funcţie de dimensiunea elementului şi încovoiere, conform tabelului
de mai jos.

Tabel cu scăderi pentru toleranţe scădere totală

Distanţa intre feţe beton Tip bară
m - mm
0-1 etrieri şi bare îndoite 10
1-2 idem 15
peste 2 idem 20
orice lungime bare drepte 40

40 (02) 3343 Innădire prin suprapunere

Toleranţe pentru lungime şi suprapunere: plus 3d minus 0.
Deviaţie de la amplasarea specificată : +/- 50 mm
(02) 3344 Toleranţe pentru distanţa între bare
grinzi stâlpi plus minus 3 mm
plăci pereti plus minus 5 mm
fundaţii plus minus 10 mm
distanţe între etrieri/
pas spirală 10 mm.
